665201 Drehscheibe für Mittelleiter-Gleissysteme

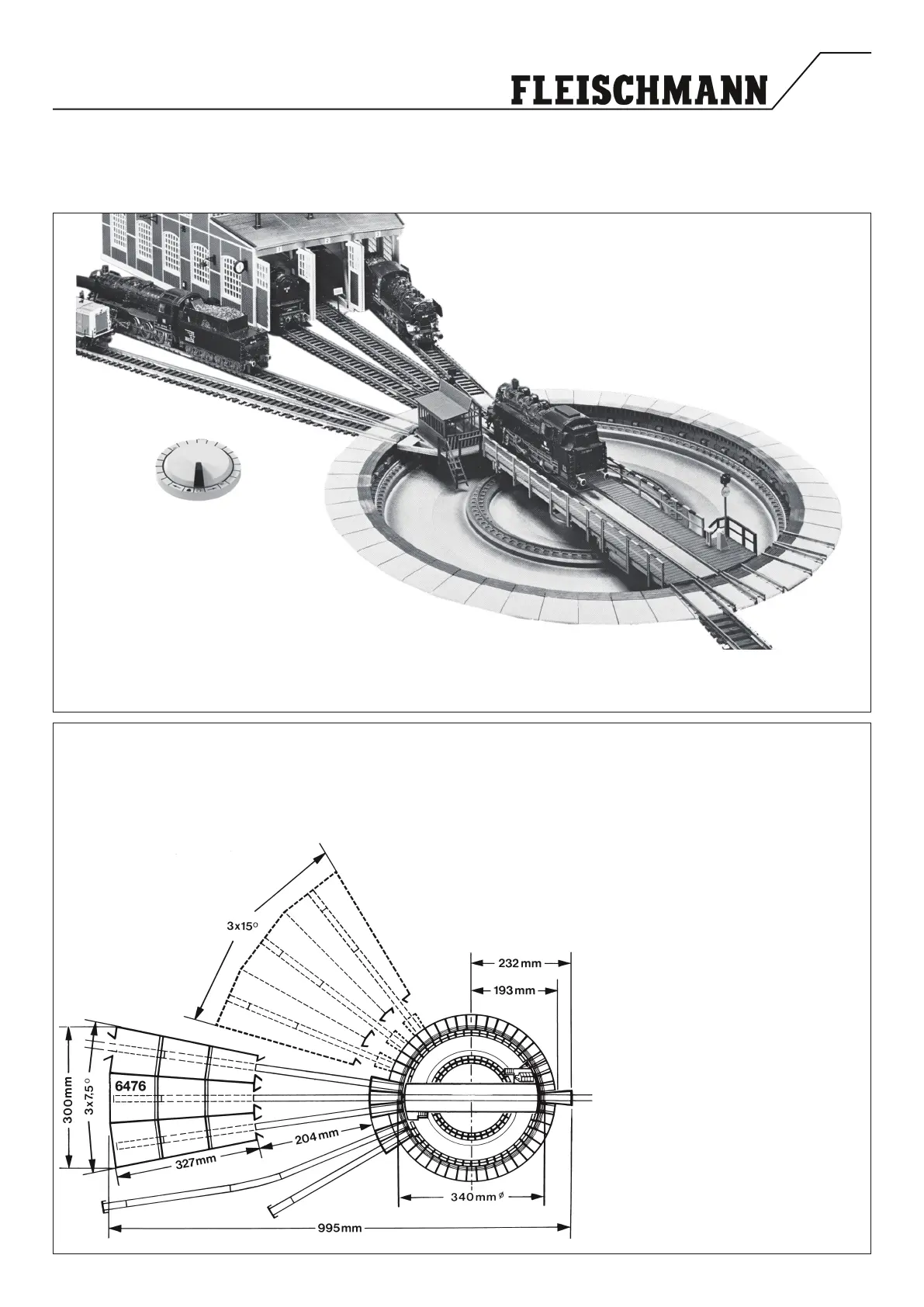

Fig.1: Die FLEISCHMANN-Drehscheibe 665201 wurde als Einbau-Drehscheibe konstruiert und ist für das Mittelleiter-Wechselstromsystem verwendbar.

Mit Grube und Drehbühne ist das große Vorbild modellgetreu nachgebildet. Die Drehscheibe ist elektrisch angetrieben und über den beiliegenden Dreh-

scheibenschalter 6909 fernsteuerbar. Der Schalter passt zum FLEISCHMANN-Gleisbildstellwerk.

Fig. 2: Zum Einbau der Drehscheibe wird in die Anlagenplatte ein Loch von 340 mm Ø gesägt, in das die Drehscheibe eingesetzt wird. Ein Festschrauben

ist nicht erforderlich, da die Drehscheibe über die zu befestigenden Zufahrtsgleise gehalten wird. Führen Gleise unterhalb der Drehscheibe vorbei, (z.B.

ein verdeckter Abstellbahnhof), so ist auf eine genügende Durchfahrhöhe zu achten, da die Drehscheibengrube eine Tiefe von 30 mm besitzt. Um ein

Entgleisen von Zügen oder Loks zu vermeiden, dürfen die Anschlusskabel nicht frei herabhängen, sondern müssen sauber verlegt werden.

BETRIEBSANLEITUNG

Operating Instructions • Instructions de service •

Gegebenenfalls kann die Drehscheibe auch auf

die Anlagenplatte aufgesetzt werden, der Dreh-

scheibenrand muss dann allerdings durch Füll-

stücke (z.B. Styropor) unterlegt werden. Ebenfalls

müssen in diesem Fall 30 mm hohe Auffahr-Ram-

pen für die Zu- und Abfahrgleise geschaffen wer-

den. Die Drehscheibe ist durch die 7,5°- Teilung

mit max. 48 Gleisanschlüssen bestückbar. Hierzu

ist der dreiständige Ringlokschuppen 6476 vor-

gesehen, der auch mehrteilig ausgebaut werden

kann. Der Lokschuppen 6476 ist vom Auffahrseg-

ment der Drehscheibe im Abstand von 204 mm

aufzustellen. Pro Lokstand werden ca. 325 mm

Gleis benötigt. Diese werden durch die vorderen

Tore eingeschoben und von den Halteklammern

der Grundplatte gehalten. Die einzelnen Gleise

werden in Richtung Drehscheibe etwas herausge-

zogen und mit je einem Auffahrsegment zusam-

mengesteckt. Die Drehscheibe kann aber auch für

15°-Teilung Verwendung nden. In diesem Fall

ist zwischen den einzelnen Abstellgleisen jeweils

eine Abdeckplatte zu belassen.

Einbau

665201
