Pagina 1/4

Änderungen vorbehalten / All rights for alterations reserved / Sous réserve de modications

SOE4-FO-D-HF2

Festo SE & Co. KG, Postfach D-73726 Esslingen, Phone: +49/711/347-0

1609c 068-138698065381

Printed in Germany

Montage- und Bedienungsanleitung / Mounting and operating instructions Instructions de service et de montage/

- Für Lichtleiter ø2,2 mm

- DIN Schienen-Montage (DIN-46277-3)

- Einfache Bedienung

- Steuerleitung zur Einstellung oder

Verriegelung

- N.O. - N.C. wählbar

- Rotlicht 630 nm

- Display

- Variante mit zusätzlichem Analogausgang

- Forbreopticsø2.2mm

- DIN rail mounting (DIN-46277-3)

- Simple operation

- External teach for setting and to disable the teach button

- N.O. - N.C. selectable

- Red light 630 nm

- Display

- Type with additional analogue output

- Pourbresopt.ø2,2mm

- Montage sur rail DIN (DIN-46277-3)

- Utilisationsimpliée

- Verrouillageetapprentissagedéportésélectriquement

- N.O.-N.C.réglable

- Lumière rouge 630 nm

- Afcheur

- Modèlepoursortieanalogiquesupplémentaire.

Mechanische Daten (typ.)

Gehäusematerial: ABS

Schutzart: IP64

Umgebungstemperaturbereich: -20 ... +60 °C

Lagertemperaturbereich: -20 ... +80 °C

Anschlusskabel: 5 x 0,14 mm

Leitungslänge Standard: 2 m

Steckeranschluss: M 8x1; 4-polig

Anzugsdrehmoment Stecker: 0,6 Nm

Gewicht (Stecker): ca. 17 g

Gewicht (Kabel): ca. 58 g

Mechanical data (typ.)

Casing material: ABS

Protection standard: IP64

Ambient temperature range: -20 ... +60 °C

Storage temperature range: -20 ... +80 °C

Cable: 5 x 0.14 mm

Standard cable length: 2 m

Connection: M 8x1; 4-pin

Tightening torque connector: 0.6 Nm

Weight (plug): approx. 17 g

Weight (cable): approx. 58 g

Caract.mécaniques(typ.)

Matériau de boîtier: ABS

Degré de protection: IP64

Température de fonctionnement: -20 ... +60 °C

Plage de température de stockage: -20 ... +80 °C

Câble de raccordement: 5 x 0,14 mm

Longueur de câble standard: 2 m

Connecteur de raccordement: M 8x1; 4 pôles

Couple de serrage connecteur: 0,6 Nm

Poids (Connecteur): env. 17 g

Poids (Câble): env. 58 g

Lichtleitergerät

Fibreopticamplier

Amplicateurpourbresoptiques

Elektrische Daten (typ.)

Betriebsspannung +U

: 10 ... 30 V DC

Verpolschutz U

: für alle elektr.

Betriebsspannungsanschlüsse

Steuerleitung (ET): +U

= Teach-in Funktion

-U

= Teach-in Taste verriegelt

offen = Normalbetrieb

Stromaufnahme im Leerlauf: ≤ 25 mA bei 24 V DC

Schaltausgang: siehe Auswahltabelle

Ausgangsstrom Ie: ≤ 100 mA

Kurzschlussschutz: ja

Schaltfrequenz (ti/tp 1:1): abhängig von der Einstellung

Standard Mode 1000 Hz / Fast Mode 8000 Hz /

Fine Mode 125 Hz / High Distance Mode 125 Hz

Analogausgang nicht skalierbar: 0 - 10 V / 2 mA

Anzeigewert 0000: ≙ 0 V

Anzeigewert 4093: ≙ 10 V

Schutzklasse:

Schaltausgangsanzeige: LED gelb

Betriebsspannungsanzeige: LED grün

Electrical data (typ.)

Operating voltage +U

: 10 ... 30 V DC

Reverse battery protection U

: for all electr. operating

voltage connections

External teach (ET): +U

= Teach-in function

-U

= Teach-in button locked

open = Normal operation

Power consumption (no load): ≤ 25 mA at 24 V DC

Signal output: see selection table

Output current Ie: ≤ 100 mA

Short-circuit protection: yes

Switching frequency (at ppp 1:1): depends on the setting

Standard Mode 1000 Hz / Fast Mode 8000 Hz /

Fine Mode 125 Hz / High Distance Mode 125 Hz

Analogue output not scalable: 0 - 10 V / 2 mA

Displayed value 0000: ≙ 0 V

Displayed value 4093: ≙ 10 V

Protection class:

Switching output indicator: LED yellow

Operating voltage indicator LED green:

Caract.électriques(typ.)

Tension d'utilisation +U

: 10 ... 30 V DC

Protection contre les inversions de polarité U

: pour tout

raccordement électrique de tension

Apprentissage externe (ET): +U

= Fonction

apprentissage teach-in

-U

= Bouton apprentissage teach-in verrouillé

ouvert = Activité

Consommation en courant (sans charge): ≤ 25 mA à 24 V DC

Sorties de commutation: voir le tableau de choix

Courant de sortie Ie: ≤ 100 mA

Protection contre courts-circuits: oui

Fréquence de commutation (ti/tp 1:1): dépend du réglage

Standard Mode 1000 Hz / Fast Mode 8000 Hz /

Fine Mode 125 Hz / High Distance Mode 125 Hz

Sortie analogique non-réglable: 0 - 10 V / 2 mA

Valeur d‘afchage 0000:

≙ 0 V

Valeur d‘afchage 4093:

≙ 10 V

Protection électrique:

Afcheur sortie de commutation: LED jaune

Visualisation de la tension d'alimentation: LED verte

Optische Daten (typ.)

Reichweite: abhängig vom Lichtleiter

Standard Mode 100 % / Fast Mode ca. 40 % /

Fine Mode ca. 40 % / High Distance Mode ca. 190 %

Einstellung: Teach-in

Bezugsmaterial: Kodak weiß, 90 %, 200x200 mm

Lichtart: rot 630 nm, gepulst

Abstandshysterese (90 % / 90 %): < 10 % der eingestellten

Reichweite

Optical data (typ.)

Working range: depends on the bre

Standard Mode 100 % / Fast Mode approx. 40 % /

Fine Mode approx. 40 % / High Distance Mode approx. 190 %

Setting: Teach-in

Reference material: Kodak white, 90 %, 200x200 mm

Used light: red 630 nm, pulsed

Distance hysteresis (90 % / 90 %): < 10 % of adjusted

working range

Caract.optique(typ.)

Distance de détection: dépend de la bre optique

Standard Mode 100 % / Fast Mode env. 40 % /

Fine Mode env. 40 % / High Distance Mode env. 190 %

Réglage: Teach-in

Matériau de référence: Kodak blanc 90 %, 200x200 mm

Type de lumière: rouge 630 nm, pulsée

Hystérésis de distance

(90 % / 90 %):

< 10 % de distance de

détection réglable

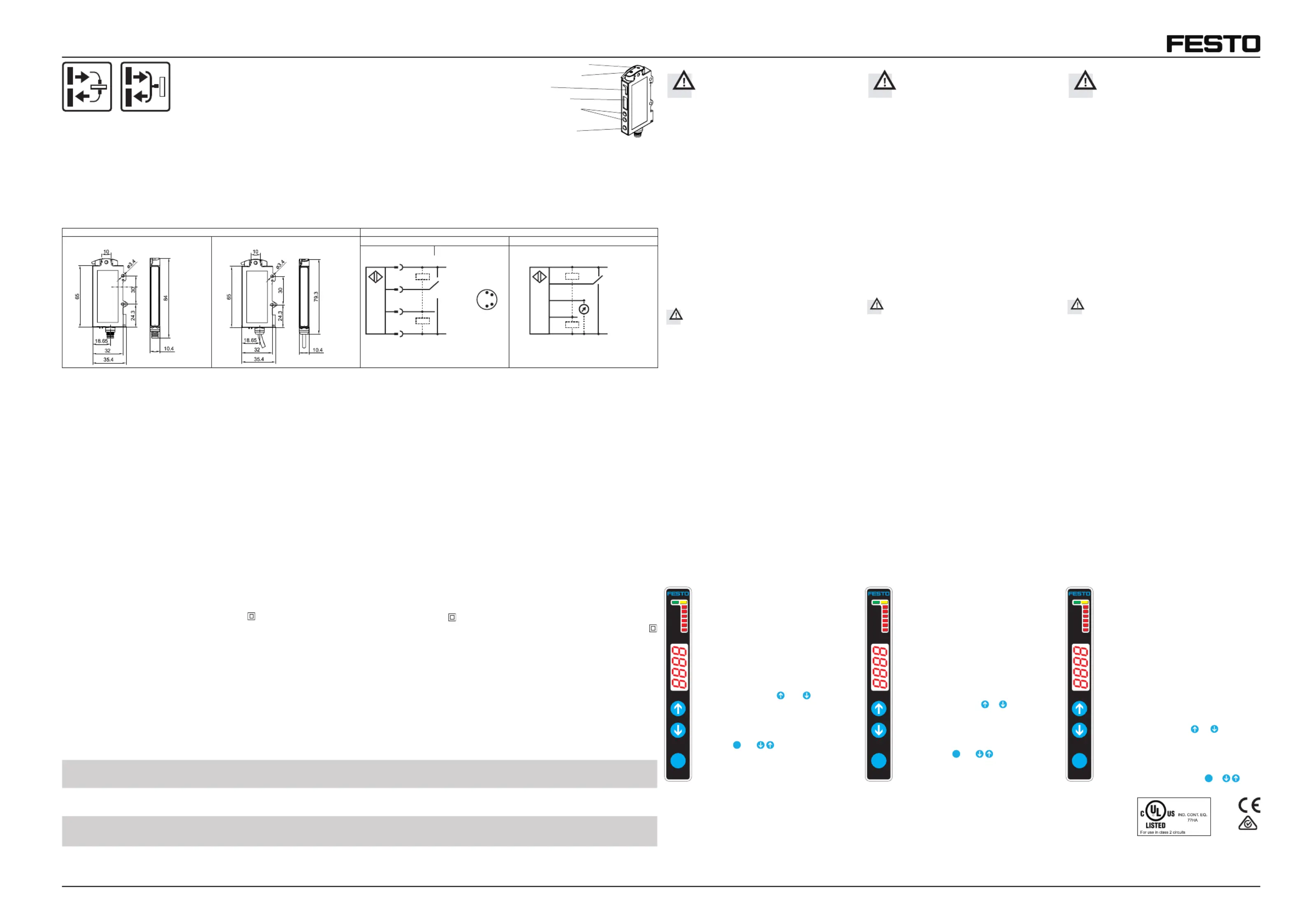

Maßzeichnung/Dimensionaldrawing/Plancoté Anschluss / Wiring / Raccordement

153-00373 153-00372

1 2

154-00476 155-00199 154-00191

ET/Lock

-U

PNP

NPN

PNP

NPN

-U

ET/Lock

Display / Display / Afcheur

S-Taste / S-Button / S-Touche

LEDs / LEDs / LEDs

Empfänger / Receiver / Récepteur

Sender / Transmitter / Emetteur

Pfeil-Tasten / Up/down-Button /

Touches de direction

Sicherheitshinweise

Vor Inbetriebnahme des SOE4 diese

Betriebsanleitung, insbesondere die

Sicherheitshinweise, lesen, verstehen und

unbedingt beachten.

Der Anschluss des SOE4 darf nur durch Fachpersonal

erfolgen.

Eingriffe und Veränderungen am Gerät sind nicht zulässig!

Die Sensorbaureihe SOE4 ist gemäß EU-Maschinenrichtlini-

en kein Sicherheitsbauteil und der Einsatz in Anwendungen,

bei denen die Sicherheit von Personen von Gerätefunktio-

nen abhängt, ist nicht zulässig.

Safety information

It is essential that this manual is read, tho

roughly understood and observed before

setting the SOE4 into operation

The SOE4 may only be connected by qualied personnel.

Interventions and alterations to the device are not permis-

sible!

The SOE4 sensor line is no safety component as described

by EU machinery directives, and it is not authorized for

use in protecting human safety on machines and during

technical applications.

Consignesdesécurité

Avant la mise en marche du FL 70 R, lire,

comprendre et respecter impérativement

ce manuel d’instructions et plus

particulièrement ces consignes de sécurité.

Le raccordement du SOE4 ne doit être fait que par des

personnes compétentes.

Des modications sur l’appareil ne sont pas permises !

Le SOE4 n’est pas une pièce de sécurité au sens des directi-

ves EU relatives aux machines et ne peut en aucun cas être

utilisé dans des applications où la sécurité des personnes

dépend d’un appareil.

Bedienfeld

LED Anzeige

Champ d’utilisation

AfchageLED

Einsatzzweck / Funktionsweise

Der SOE4 ist ein energetischer Sensor zur Verwendung von

Lichtwellenleitern.

Mit den entsprechenden LWL ist der Sensor als Taster oder

als Einweglichtschranke einsetzbar.

Der SOE4 darf nicht zum Sichern von Personen an Maschi-

nen und technischen Anwendungen eingesetzt werden.

Appropriate use / Functionality

The SOE4 is an energetic sensor for use with bre optics.

With the corresponding bre optics, the sensor may be used

as proximity switch or as through-beam sensor.

The SOE4 must not be used for the protection of persons

working on plants and machinery.

Emploi / Fonctionnement

Le capteur optique, amplicateur, SOE4 s’utilise en combin-

aison avec des bres optiques plastiques.

Avec la bre correspondante, le capteur s’utilise en proxi-

mité ou E/R.

Le SOE4 n’est pas destiné à garantir la sécurité des

personnes travaillant sur des machines et des applications

techniques.

Montage

Le capteur est adapté pour être monté sur des rails DIN

(DIN-46277-3). Pour la xation par vis, deux trous sont déjà

présents.

Utilisation exclusive de bres optiques à raccord

plastique. Le capteur risque d‘être endommagé

par l‘utilisation de bres optiques à raccord

métallique p.ex. chargement électrique.

Mounting information

The sensor is suited for mounting on a DIN rail

(DIN-46277-3).

For a mounting with screws there are two xing holes.

Only ber optics with plastic connections or plastic

adapters may be used.

Using metal connections may destroy the sensor

e.g. by electrostatic charge.

Montagehinweis

Der Sensor ist geeignet zur Montage auf einer DIN-Schiene

(DIN-46277-3).

Zur Befestigung mit Schrauben sind zwei Bohrungen

vorhanden.

Es dürfen nur Lichtleiter mit Kunststoffanschlüssen

bzw. Kunststoffadapter verwendet werden.

Bei Verwendung von Metallanschlüssen kann

der Sensor zerstört werden, z.B. durch statische

Auadung.

Montage de plusieurs appareils

On peut installer autant de capteurs que l’on souhaite les

uns à côté des autres. Une synchronisation automatique se

fait pour jusqu’à 4 capteurs, ce qui évite une interaction mu-

tuelle des appareils sur une même application. La synchro-

nisation se fait automatiquement en allumant le capteur.

En se basant sur un montage vertical avec connecteur, le

capteur placé le plus à gauche sera le "Master". Tous les au-

tres capteurs se comporteront en tant que "slave" et seront

en Stand-by si le " Master" est éteint. Cet état sera conservé

jusqu’à la prochaine mise sous tension ou coupure.

Mounting of several devices side by side

Any number of sensors may be mounted side by side.

Up to four sensors that are mounted side by side are

synchronized in order to avoid interaction in an application.

Synchronisation is effected automatically when operating

voltage is switched on. Based on a vertical mounting with

cable junction at the bottom, the left-most sensor is auto-

matically master. All other sensors act as slaves and switch

to stand-by mode when the master is switched off. Stand-by

is maintained until the sensor is switched off and on again.

Montage mehrerer Geräte nebeneinander

Es können beliebig viele Sensoren nebeneinander montiert

werden.

Maximal vier nebeneinander montierte Sensoren werden

synchronisiert, um eine gegenseitige Beeinussung an einer

Applikation zu vermeiden. Die Synchronisierung erfolgt

selbsttätig nach dem Einschalten der Betriebsspannung.

Ausgehend von senkrechter Montage mit Kabelanschluss

unten, wird der Sensor links außen automatisch zum

Master. Alle weiteren Sensoren agieren als Slave und gehen

in den Stand-by Zustand, falls der Master abgeschaltet wird.

Der Zustand wird bis zum nächsten Aus- und Wiederein-

schalten beibehalten.

Attachmentoftheplasticbreoptictothesensor

• Cut the bre to the desired length

(cutting tool available as accessory).

•Open the clamping bracket and insert the bre into the

bre holder as far as it will go.

Attention: The resistance caused by the O-ring has to be

overcome.

• Close the clamping bracket.

Raccordementdelabreoptiqueplastiqueau

capteur

•Couper la bre à la longueur souhaitée (outil de coupage

disponible comme accessoire)

•Quand l’étrier est ouvert, pousser jusqu’au bout la bre

dans le support. Attention : ne pas tenir compte de la

résistance au niveau du joint.

• Fermer l’étrier.

Anschluss der Kunststoff-Faser am Sensor

• Die Faser auf die gewünschte Länge abschneiden

(Schneidewerkzeug ist als Zubehör erhältlich).

• Ist der Klemmbügel geöffnet, die Faser bis an den An-

schlag in den Faserhalter einführen.

Achtung: Widerstand beim Einführen am O-Ring muss

überwunden werden.

• Klemmbügel schließen.

Elektrischer Anschluss

Der elektrische Anschluss erfolgt gemäß Anschlussbild des

entsprechenden Sensortyps.

Wiring

The wiring is made according to the wiring diagram of the

corresponding sensor type.

Raccordementélectrique

La raccordement électrique s'effectue selon le schéma

correspondant au type de capteur.

Edit

Conf

Lock

Adj

Delay

Func

Edit

Conf

Lock

Adj

Delay

Func

Edit

Conf

Lock

Adj

Delay

Func

LED gelb Schaltausgangsanzeige

LED grün Betriebsspannungsanzeige

LED rot CONF Konguration ist aktiv

LED rot LOCK Tastatursperre ist angewählt

LED rot NC Umschaltung des

Schaltausgangs NO/NC

LED rot ADJ Adjustfunktion ist angewählt

LED rot DELAY Zeitfunktion ist angewählt

LED rot FUNC Funktion ist angewählt

Display

Das Display stellt die reektierte Energie in Form

eines Zahlenwertes als Ist-Wert (0-4095) dar.

Durch Drücken der Taste

oder wird der

eingestellte Schaltpunkt für 2 s angezeigt

(auch bei ausgeschaltetem Display möglich).

Tasten

Der SOE4 hat verschiedene Funktionen, die mit

den Tasten

Edit

und eingestellt werden.

LED yellow Switching output indicator

LED green Operating voltage indicator

LED red CONF Conguration is active

LED red LOCK Keylock is selected

LED red NC Switching of signal output

NO/NC

LED red ADJ Adjust function is selected

LED red DELAY Time function is selected

LED red FUNC Function is selected

Display

The display indicates the reected energy in

the form of a numerical value as actual value

(0-4095).

When pushing the button

or , the set swit-

ching point is displayed for 2 s

(also possible when display is switched off).

Buttons

The SOE4 has various functions that may be set

with the buttons

Edit

and .

LED jaune Afcheur sortie de commu-

tation

LED verte Visualisation de la tension

d'alimentation

LED rouge CONF Conguration activée

LED rouge LOCK Verrouillage touches est

activé

LED rouge NC Inversion de la sortie de

commutation NO/NC

LED rouge ADJ Fonction ajustement est

activée

LED rouge DELAY Fonction temps est activée

LED rouge FUNC Fonction est activée

Afchage

L’afchage représente l’énergie rééchie sous

forme d’une valeur chiffrée (0-4095).

En appuyant sur les touches

ou le point de

commutation réglé est afché pendant 2 s

(également possible quand afchage est éteint)

Touches

Le SOE4 dispose de plusieurs fonctions qui peu-

vent être réglées par les touches

Edit

et .

Control panel

LED display

Teile-Nr. / Typenbezeichnung 552799 552800 552801 552802

Part No. / Type

SOE4-FO-D-HF2-1P-M8 SOE4-FO-D-HF2-1N-M8 SOE4-FO-D-HF2-1PU-K SOE4-FO-D-HF2-1NU-K

N° de Pièce / Type

Anschluss Stecker Stecker Kabel Kabel

Connection Connector Connector Cable Cable

Raccordement Connecteur Connecteur Câble Câble

Ausgang PNP NPN PNP N.O. analog NPN N.O. analog

Output N.O. N.O. PNP N.O. analogue NPN N.O. analogue

Sortie PNP N.O. analogique NPN N.O. analogique

Anschlussbild

Wiring diagram

1 1 2 2

Schéma de raccordement

For use in NFPA 79 Applications only.

Adapters providing eld wiring means

are available from the manufacturer.

Refer to manufacturers information.

Änderungen vorbehalten / All rights for alterations reserved / Sous réserve de modications

SOE4-FO-D-HF2

Festo SE & Co. KG, Postfach D-73726 Esslingen, Phone: +49/711/347-0

1609c 068-138698065381

Printed in Germany

Montage- und Bedienungsanleitung / Mounting and operating instructions Instructions de service et de montage/

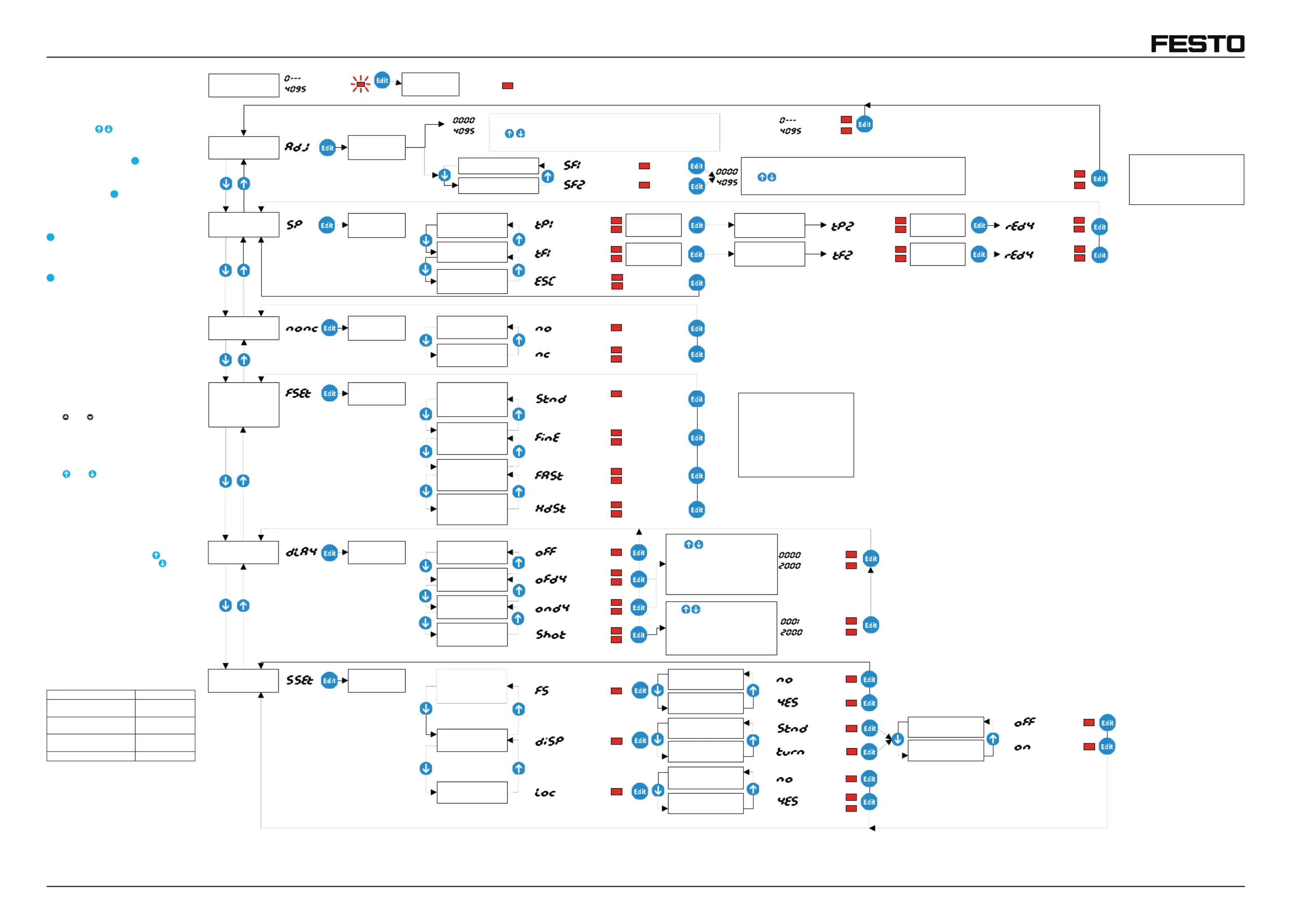

Betriebsmodus

Schal punkt te

teachen

Feinjustierung

de hal puns Sc t ktes

Schaltausgang

invertieren

Sensor

G enauigkeits- und

Geschwindigkeits-

f ounkti nen

Timer einstellen

Zeitschloss

en iegelttr

Modus wird

ü nbernomme

Modus wird

ü nbernomme

Modus wird

ü nbernomme

Modus wird

ü nbernomme

Modus wird

ü nbernomme

Schaltausgang

invertieren

Teachpunkt 1

festlegen

Schaltausgang

nicht invertieren

Fine Mode =

hö e chst

Genauigkeit

Abfalls-

verzögerung

Fensterpunkt 1

festlegen

Standard Mode =

Standard-

einstellung

Fast Mode =

hö e chst

Schal quentfre z

High Distance

Mode = größte

Reichweite

Keine Timer-

funk onti

Anz -ugs

verzögerung

Wi hfsc unk onti

Leserichtung der

Tasten v nerriegel

Werkseinstel-

lung wieder-

her elst len

CONF

Son oderfunkti nen

Modus wird

übernommen

DELAY

CONF

DELAY

CONF

DELAY

CONF

FUNC

CONF

FUNC

CONF

FUNC

CONF

ADJ

CONF

ADJ

CONF

Werkseinstellungen

nich ktiviertt a

Werkseinstellungen

aktivieren

7-Segmentanzeige

cht drehen

7-Segmentanzeige

um 180° drehe

Display aus

Tast cht en ni

verriegeln

Display ein

Tasten verriegeln

mi die t Verzögerungs-

zeiten 0, 1, 5, 10 20, , 15 , 30,

50 75, , 100, 150 200, , 300,

500 1000 2000 , ,

Millisekunden einstellen.

Objekt

pos oniereiti n

Objekt

pos oniereiti n

Meßwert blinkt,

t Schal

tp ko , unkt rrigieren

Zähler eim beginnt b zuletzt eingestellten Schaltpunkt.

CONF

LOCK

CONF

DELAY

CONF

ADJ

Teachpunkt 2

festlegen

F renste punkt 2

festlegen

ADJ

CONF

ADJ

CONF

Objekt

pos oniereniti

Objekt

pos oniereniti

3 sec

Hinweis:

Nach FSET Änderung mü enss

die Schaltpunkte neu

eingelern erden t w (Punkt : 3

SP Mode).

CONF

ADJ

CONF

ADJ

CONF

Abbruch

ADJ

CONF

mit die Shotzeiten 1, 5,

10 20 50 100, , 15 , , 30 , , 75 ,

150 200, , 300, 500, 1000,

2 M000 illisekunden

einstel .len

CONF

DELAY

Hi s:nwei

Menüpfad bhängi ob ein ist a g,

Schaltpunkt Scoder haltf teens r

eingestellt ist.

Meßwert blinkt,

t Schal ns rpuntfe te

kt1 der o 2 korrigieren,

Zähler beginn hal enst bei gestellten zuletzt ein Sc tf te . rpun enkt

Sc tfe te t hal ns rpunk 2

Schal ens punktf ter t 1

CONF

ADJ

Hinweise zur Bedienung

Drücken der Tasten nur mit Finger!

Keine spitzen Gegenstände verwenden!

Mit den Tasten

wird zwischen den

verschiedenen Einstellmöglichkeiten/Funk-

tionen gewechselt.

Durch kurzes Drücken der

Edit

Set-Taste wird:

• die gewünschte Funktion angewählt oder

• die gewünschte Einstellung übernommen.

Wird der eingestellte Modus verlassen ohne

kurzes Drücken der

Edit

Set-Taste, so bleibt

die vorherige Einstellung erhalten.

Um Änderungen in der Konguration

vorzunehmen,

Edit

Set-Taste 3 s drücken.

System ist im Auswahlmodus und zeigt

Adjust „ADJ“ an.

Um die Konguration jederzeit zu verlassen,

Edit

Set-Taste länger als 2 s drücken (Ausnah-

me: Teachpunkt 2).

Die Einstellungen werden gespeichert.

Die Teach-in Funktion kann auch über die

Steuerleitung ET erfolgen (siehe Technische

Daten).

Ablauf ET Steuerleitung

• 3 s an +U

Teachpunkt 1 festlegen

• offen

• 3 s an +U

Teachpunkt 2 festlegen

• offen Einstellung gespeichert

Ende externer Teach

Um die Tastenverriegelung (Loc) aufzuhe-

ben,

oder Taste für mindestens

15 s drücken.

Es können Anzugs - und / oder Abfallsverzö-

gerung eingestellt werden.

Um die Tastenverriegelung (Loc) aufzuhe-

ben,

oder Taste für mindestens

15 s drücken.

Es können Anzugs - und / oder Abfallsverzö-

gerung eingestellt werden.

Hinweis zur Einstellung der Schaltpunkte

bzw. der Schaltfenster

Wenn die Schaltpunkte als Fensterfunktion

eingestellt wurden, kann mit der

Taste

der obere Schaltpunkt und mit der Taste

der untere Schaltpunkt angezeigt werden.

Solange beim Teach(Fenster)punkt 2 die

Set-Taste betätigt bleibt, werden die Teach-

punkte dynamisch ermittelt.

Es können so bewegte Objekte eingelernt

werden. Der Schaltpunkt legt sich in die

Mitte des ermittelten kleinsten und größten

Signalwertes.

Das Schaltfenster erstreckt sich vom kleins-

ten zum größten Signalwert.

Werksauslieferungzustand:

Werkseinst.

Schaltausgang

(Schaltart):

N.O.

Genauigkeits- /

Geschwindigkeitsfunkt.:

Standard (Stnd)

Timereinstellungen: keine Timer-

funktionen (off)

Sonderfunktionen: keine aktiv

Änderungen vorbehalten / All rights for alterations reserved / Sous réserve de modications

SOE4-FO-D-HF2

Festo SE & Co. KG, Postfach D-73726 Esslingen, Phone: +49/711/347-0

1609c 068-138698065381

Printed in Germany

Montage- und Bedienungsanleitung / Mounting and operating instructions Instructions de service et de montage/

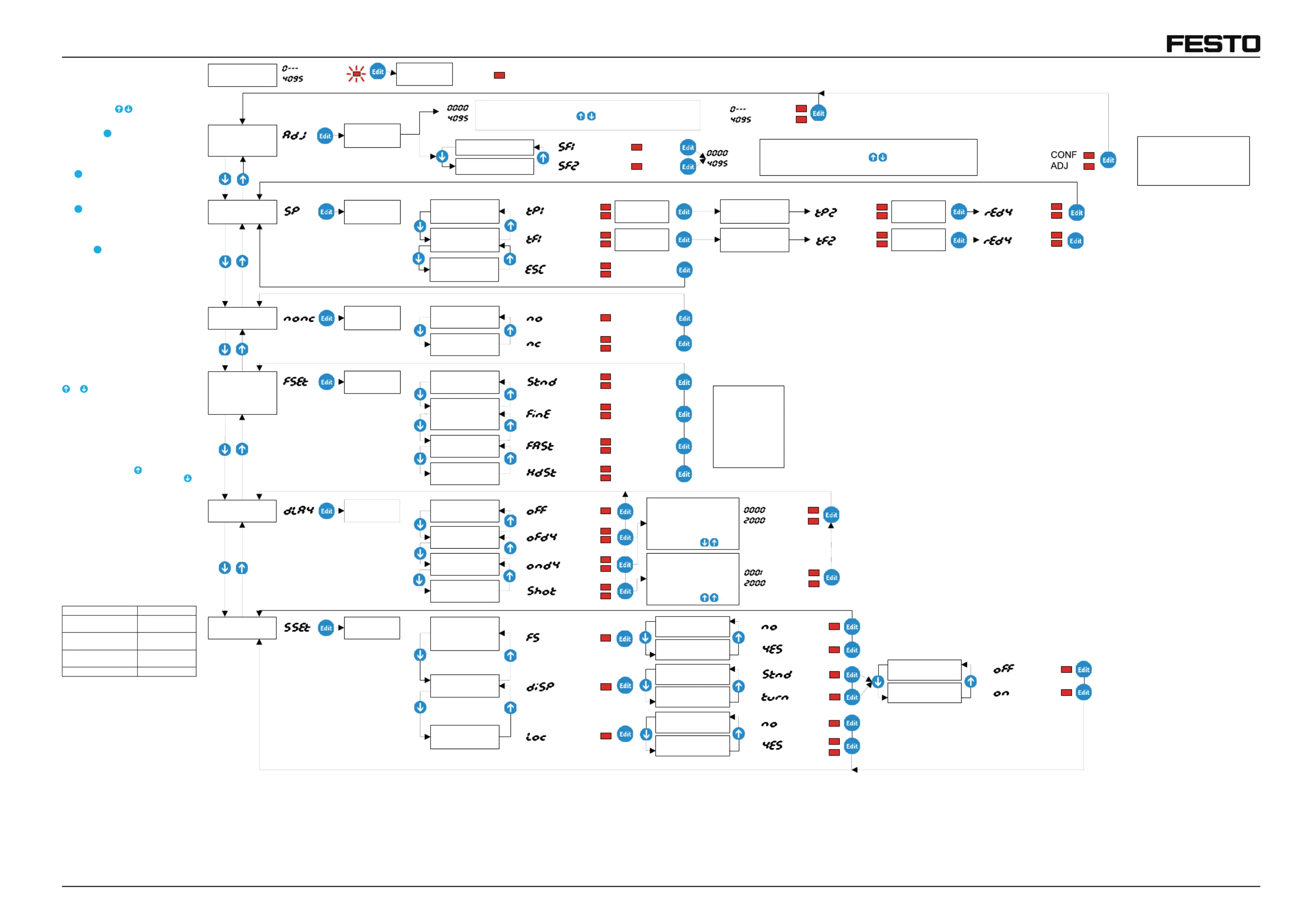

Operating mode

Teach-in

sw chit ing points

Fine menadjust t

of ng the switchi

point

Inve sirsion gnal

output

Sensor p recision

and peed s

fu tinc ons

Timer setting

Time-lock

unlocked

M ode is

activated

M ode is

activated

M ode is

activated

M ode is

activated

M ode is

activated

Inverts signal

output

Define teach point

D oesn't invert

sig tnal outpu

Fine mode =

highest precision

Switch-off delay

Define frame point

Standard mode

Fast mode

High distance

mode

No timer function

Switch-on delay

Set one-shot

delay

Reading direction

of ydispla

Loc bu onsk tt

Reset to factory

state

CONF

Special functions

M ode is

activated

DELAY

CONF

DELAY

CONF

DELAY

CONF

FUNC

CONF

FUNC

CONF

FUNC

CONF

FUNC

CONF

ADJ

CONF

ADJ

CONF

Factor ate y st not

activated

Activate cto Fa ry

state

D on't turn

7-segment display

Turn 7- segment

di by 80 splay 1 °

Display off

Don't lock buttons

Display on

Loc bu onsk tt

Set the delay times 0, 1,

5, 15 30 75, 10, , , 20 , 50,

100, 150, 200, 300 500, ,

1000 2000 mi, lliseconds

with

Position

object

Position

object

Measured alue v flashes,

co itch starrect sw ing poi unter nt with , co rts with the

sw chit ing point most ly serecent t.

CONF

LOCK

CONF

DELAY

CONF

ADJ

Define teach point

Define framepoint

ADJ

CONF

ADJ

CONF

Position

object

Position

object

3 sec

Note:

FSET modi onfi tica

requires new

t each-in

(Pos mode.3: SP )

CONF

ADJ

CONF

ADJ

CONF

Mea ed e sur valu fl , ashes

correct frame point 1 or 2 with , counter starts with the

fr st t.ame point mo recently se

Frame point 2

Frame point 1

CONF

Note:

Menu path ependsd on

whether a switching point or

frame point is set.

Cancel

ADJ

CONF

Set th tie otsh mes 1, 5,

10 20 50, , 15 , , 30 , 75,

100, 150, 200, 300 500, ,

1000 2000 mi, lliseconds

with

CONF

DELAY

Instructions for use

Push buttons only with nger!

Do not use sharp objects!

Use the buttons

to change the

settings/functions.

Pressing the

Edit

Set button either

• selects the desired function

• saves the desired setting.

If the set mode is left without pressing

the

Edit

Set button, the previous setting

remains unchanged.

For changing the conguration, press

the

Edit

Set button for 3 s.

System is in selection mode and

displays Adjust „ADJ“.

For leaving conguration any time,

press the

Edit

Set button for more than

2 s (Exeption: teach point 2).

The settings are saved.

The teach-in function may also be made

via external teach-in ET (see Technical

Data).

Procedure external teach ET

• 3 s at +U

dene teach point 1

• open

• 3 s at +U

dene teach point 2

• open setting saved

end of external teach

For cancelling the keylock (Loc), press

or button for at least 15 s.

It is possible to set on-delay and / or

off-delay.

Information regarding the setting of

the switching points and switching

frames

When the switching points were set

as frame function, the

button indica-

tes the upper switching point and the

button the lower one.

As long as the set button is activated

while setting teach or frame point 2,

the teach points are determined

dynamically. Thus, moving objects can

be taught-in. The switching point is in

the middle between the lowest and the

highest signal value.

The frame ranges from the lowest to the

hightest signal value.

Factory condition:

Factory setting

Signal output

(switching mode):

N.O.

Precision and speed

functions:

Standard (Stnd)

Timer setting: no timer func-

tions set (off)

Special functions: no activ

Product specificaties

Merk:	Festo
Categorie:	Niet gecategoriseerd
Model:	SOE4-FO-D-HF2-1PU-K

Heb je hulp nodig?

Als je hulp nodig hebt met Festo SOE4-FO-D-HF2-1PU-K stel dan hieronder een vraag en andere gebruikers zullen je antwoorden

Uw naam*

Jouw email*

Schrijf hier uw vraag

Handleiding Niet gecategoriseerd Festo

Festo EMME-AS-80-SK-HS-AMX Handleiding

2 Augustus 2025

Festo VPPM-6L-L-1-G18-0L6H-A4P-C1 Handleiding

2 Augustus 2025

Festo EMMB-AS-80-07-K-S30M Handleiding

1 Augustus 2025

Festo VACC-S13-18-K4-1UF-EX4ME Handleiding

1 Augustus 2025

Festo EMMB-AS-40-01-K-S30M Handleiding

1 Augustus 2025

Festo VPPM-6L-L-1-G18-0L10H-A4P-S1C1 Handleiding

1 Augustus 2025

Festo EMMB-AS-80-07-S30MB Handleiding

1 Augustus 2025

Festo EMME-AS-80-M-HS-AMXB Handleiding

1 Augustus 2025

Festo EMMB-AS-60-02-S30M Handleiding

1 Augustus 2025

Festo EMMB-AS-40-01-S30MB Handleiding

1 Augustus 2025

Handleiding Niet gecategoriseerd

Nieuwste handleidingen voor Niet gecategoriseerd

Qoltec 50685 Handleiding

13 September 2025

70mai X200 Omni Handleiding

13 September 2025

Alluserv VL2020S Handleiding

13 September 2025

PCE Instruments PCE-HM 1000 Handleiding

13 September 2025

VOREL 80308 Handleiding

13 September 2025

VOREL 80307 Handleiding

13 September 2025

K&K Sound M8000 Handleiding

13 September 2025

PCE Instruments PCE-HM 500 Handleiding

13 September 2025

Maginon RAG-1 Handleiding

13 September 2025

T Nb VINEKIT Handleiding

13 September 2025
