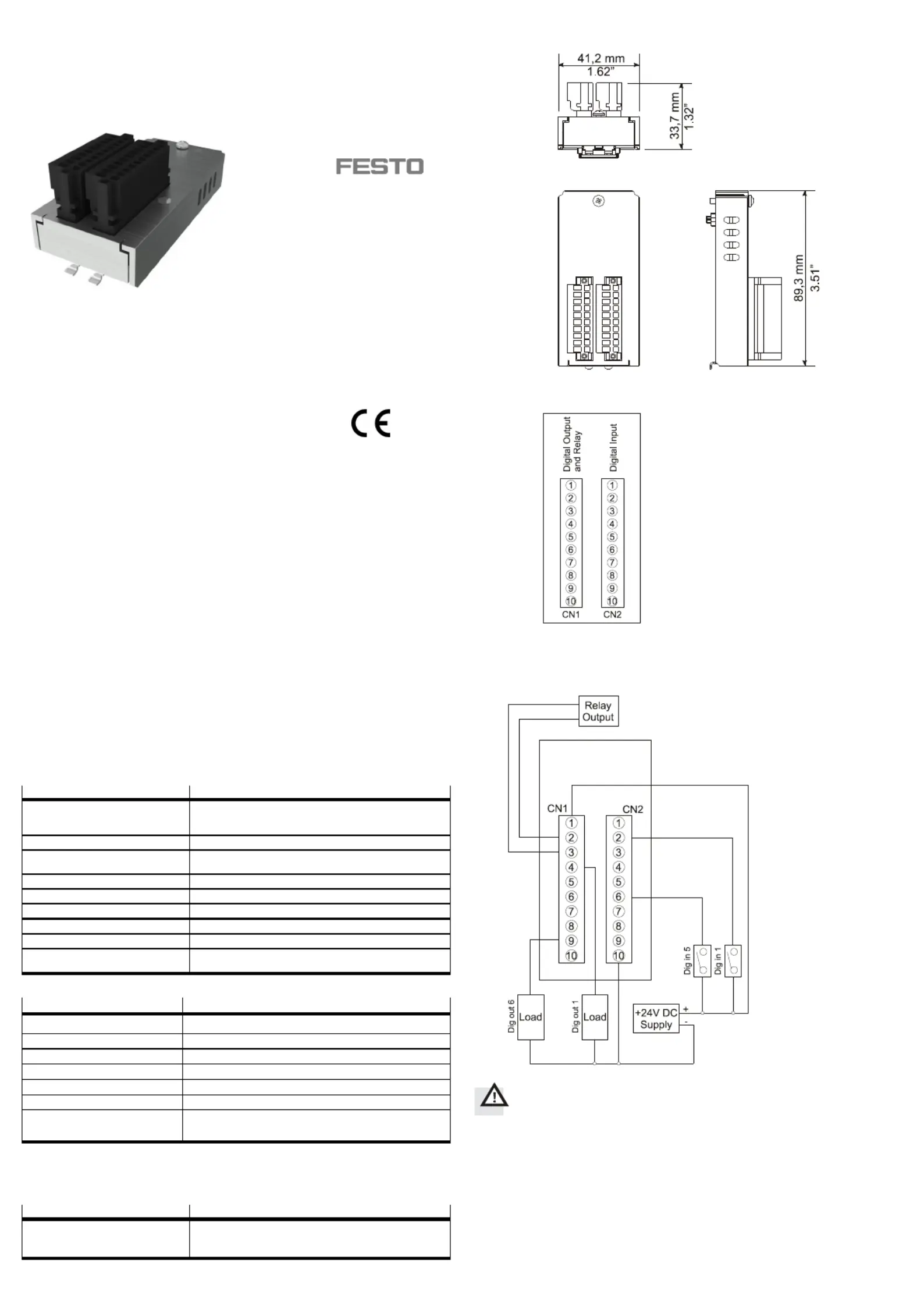

Pagina 1/10
CDPX- -V2:EA 8 digitale Eingänge
6 digitale Ausgänge
1 Relaisausgang
CDPX- -V2 kann einfach an der Rückseite eines Displays vom Typ CDPX-X-A-W-4, CDPX-X-A-W-7, EA
CDPX-X-A-S-10 und CDPX-X-A-W-13 aufgesteckt werden.
Specifications
Beschreibung Spezifikationen
Eingangskanäle 8 digitale optisch isolierte (Industriestandard) “High active”
Eingänge (+24VDC). Alle Eingänge sind intern mit dem 0V Poten-
tial der Spannungsversorgung verbunden.
Spannungsbereich 12-30VDC (min 3mA), 35VDC max bei 500 ms
ON-Zustand Spannung/Strom 12-30VDC (min 3mA)
6mA @ 24VDC, 9mA @ 30VDC
OFF-Zustand Spannung/Strom 6VDC max, 1mA
Eingangswiderstand 3,3 kOhm
Eingangsverzögerung max 50 µs
Entprellfilter Programmierbare 0.1 ms bis 20 ms
Isolation 1500 Vrms
Anschlüsse Stecker 3,5mm-10 Kontakte
Digitale Eingänge
Digitale Ausgänge
Beschreibung Spezifikationen
Ausgangskanäle 6 digitale, optisch isolierte Ausgänge mit Statusrückmeldung
Ausgangsspannung 12-30VDC
Ausgangsstromstärke 0.5A
Ausgangsverzögerung 150 µs max
Ausgangsabsicherung Überspannung und Übertemperatur
Isolierung 1500 Vrms
Anschlüsse Stecker 3,5mm-10 Kontakte
Kurzbeschreibung
Original: en
Digitales E/A Modul
CDPX- -EA V2
Festo SE Co. & KG
Postfach
D-73726 Esslingen
Phone:
+49/711/347-0
www.festo.com
1303NH de
8025914
Umgebungsbedingungen
Beschreibung Spezifikationen
Betriebstemperatur
Lagertemperatur
Betrieb Luftfeuchtigkeit
0 … +50 °C
- 20 … +70 °C
5...85% relative Luftfeuchtigkeit, nicht kondensierend
Abmessungen
PIN-Belegung/Übersicht Anschlüsse
CN1 (dig. Aus.)
1 +24V
2 Relay 1
3 Relay 2
4 Out 1
5 Out 2
6 Out 3
7 Out 4
8 Out 5
9 Out 6
10 GND
CN2 (dig. Ein.)
1 +24V
2 In 1
3 In 2
4 In 3
5 In 4
6 In 5
7 In 6
8 In 7
9 In 8
10 GND
Beispiel Verkabelung (Standard digitale Ein und Ausgänge) –
Hinweis zur Verdrahtung
Die Kabel sollten nicht länger als 30m.
Installation der EA-Baugruppe
Elektrostatisch sensible Komponenten können bei unsachgemäßem
Einbau beschädigt werden.
1303NH en
CDPX- -V2:EA 8 digital inputs
6 digital outputs
1 relay output
The CDPX- -V2 is a hardware module you can easily plug into an CDPX-X-A-W-4, CDPX-X-A-W-7, EA
CDPX-X-A-S-10 and CDPX-X-A-W- 13.
Specifications
Description Specifications
Input channels 8 digital optoisolated (industrial standard) source active high
(+24VDC) inputs. All inputs are internally connected to 0VDC of
CDPX- -V2 power supply. EA
Input voltage range 12¸30VDC (min 3mA), 35VDC max for 500 ms
ON-state voltage/current 12¸30VDC (min 3mA)
6mA @ 24VDC, 9mA @ 30VDC
OFF-state voltage/current 6VDC max, 1mA
Input impedance 3K3
Input filter delay max 50 µs
Debounce filter Programmable 0.1ms to 20ms
Isolation 1500 Vrms
Connector type Omnimate Range header/plugs 3.5mm-10 contacts (two piece
terminal blocks) SL-SMT 3.5/180F Box + BLZF 3.5/180F
DIGITAL INPUTS
DIGITAL OUTPUTS
Description Specifications
Output channels 6 digital source type optoisolated outputs with feedback of output
driver fault status.
Output voltage 12¸30VDC
Output current 0.5A
Output delay time 150 µs max
Output protection Overcurrent and overtemperature protected driver
Isolation 1500 Vrms
Connector type Omnimate Range header/plugs 3.5mm - 10 contacts (two piece
terminal blocks) SL-SMT 3.5/180F Box + BLZF 3.5/180F
8025914
CDPX- -EA V2
Festo SE Co. & KG
Postfach
D-73726 Esslingen
Phone:
+49/711/347-0
www.festo.com
Brief
Description
Original: en
Digital I/O module
ENVIRONMENTAL CONDITIONS
Description Specifications
Operating Temperature
Storage Temperature
Operating Humidity
Protection class
0~50 °C
-20~70 °C
5~85% relative humidity, non condensing
IP20
Dimensions
PIN assignment/Connectors view
CN1 (Dig. Out.)
1 +24V
2 Relay 1
3 Relay 2
4 Out 1
5 Out 2
6 Out 3
7 Out 4
8 Out 5
9 Out 6
10 GND
CN2 (Dig. Inp.)
1 +24V
2 In 1
3 In 2
4 In 3
5 In 4
6 In 5
7 In 6
8 In 7
9 In 8
10 GND
Wiring examples (standard digital inputs and outputs)
Note on wiring
The cables must be no longer than 30m.
