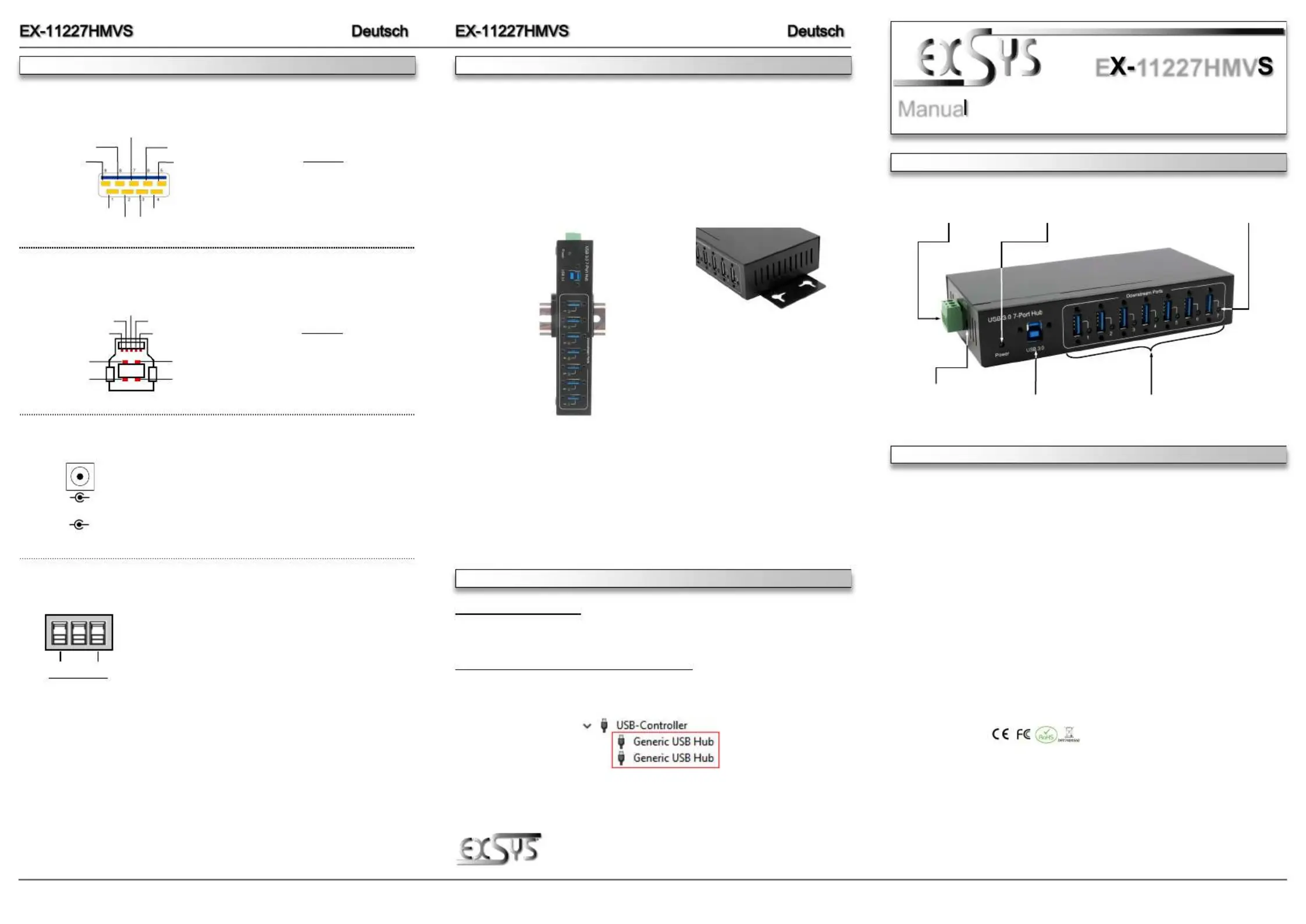

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 20.09.22

E11227HMV

Kompatibilität:USB 1.1, 2.0 & 3.2

Betriebssysteme:Alle Betriebssysteme

Anschlüsse:7x USB 3.2 Gen 1 ABuchse, 1x USB 3.2 Gen 1 BBuchse, --

--- 1x DCBuchse 940V, 1x Terminal Block 940V

Lieferumfang:11227HMVS, USB 3.2 Gen 1 Kabel, DINRail Kit, EX--

Wandmontagehalterung, Anleitung

Zertifikate:

1x USB 3.2 Gen 1

Upstream BBuchse -

7x USB 3.2 Gen 1

Downstream ABuchse -

Betriebs LED

940V DCBuchse für --

optional erhältliches

Netzteil

940V TBlock für optional --

erhältliches Netzteil

HARDWAREINSTALLATION

DRIVER INSTALLATION

Because there are large differences between PCs, we can give you only a general installation ’

guide for the EX11227HMVS. Please refer your computers reference manual whenever in -’

doubt.

1.--Install the EX11227HMVS on a mounting rail by using the DINRail Kit or on the wall using

the Wall Mounting Brackets.

2.--Connect the USB 3.2 Gen 1 cable with the USB 3.2 Gen 1 Upstream BPort at the EX

11227HMVS.

3.Now connect the power connector of the optionally available power supply to the DC-

Connector or to the Terminal Block of the hub and insert the power plug of the power

supply into an electrical outlet.

4.--Now connect the other end from the USB 3.2 Gen 1 cable (APlug) to the USB APort at

your PC.

All Operating Systems

After the hardware installation the Operating System will recognize the EX11227HMVS auto--

matically and install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USBController-“the following new entry:

If you see this or a similar information the hub is installed correctly.

CONNECTORS

Der robuste und industrietaugliche EX11227HMVS USBHub im Metallgehäuse ist mit sieben --

USBA 3.2 Gen 1 Buchsen ausgestattet. Er unterstützt alle USBAnschlüsse von 1.1 bis 3.2. --

Jede USBBuchse an der EX11227HMVS ist zusätzlich verschraubbar. Durch die Stromversor---

gung über die DCBuchse oder den Terminal Block können an jedem USBPort 1,1A zur Verfü---

gung gestellt werden. Dies ermöglicht Ihnen ein problemloses aufladen von iPhone, iPad,

Smartphone und Tablet. Der USB 3.2 Bus unterstützt optimal die Leistung des schnellen VIA

Chipsatz. Der EX11227HMVS gewährleistet so eine sichere Datenübertragung und exzellente -

Performance von bis zu 5Gbit/s. Er unterstützt den SelfPowered und USBBusPowered ---

Modus. Zusätzlich ist der EX11227HMVS mit einem 15KV ESD Überspannungsschutz ausge--

stattetDer EX11227HMVS unterstützt die Norm IP30. Im Lieferumfang ist ein DINRail Kit für . --

die Installation auf einer Tragschiene und Wandmontagehalterungen für eine Montage an eine

Wand enthalten. Das DINRail Kit wird mit zwei Schrauben auf der Rückseite festgeschraubt. -

Die Wandmontagehalterungen können ohne Schrauben an den Seiten des EX11227HMVS -

befestigt werden.

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Mounting of the DINRail Kit with -

two screws on the rear side

Mounting the Wall Mounting Bracket

on the sides

Status LED für

jeden Port

9V to 40V DCConnector:-

It is not necessary to pay attention to the polarity.

ATTENTION!

Only for use with optionally available power supply or

other compliant power supply!

9V to 40V TBlock:-

It is not necessary to pay attention to the polarity.

ATTENTION!

Never connect the power supply to the terminal block

while it is switched on!

Attention!

Never plug in with

force or in wrong

direction.

USB 3.2 Gen 1 BPort:-

StdB_SST

StdB_SST

D-

GN

StdB_SSTX

GND_DRAI

StdB_SST

D+

VBus

Attention!

Never plug in with

force or in wrong

direction.

USB 3.2 Gen 1 APort:-

D+D-

StdB_SSTX+

StdB_SSTX -

StdB_SSTX+

StdB_SSTX -

GND_DRAIN

GNDVCC

-

+

+V- V

or

-

+

- V+V

or
