ELO 2402L Handleiding

ELO Monitor 2402L

Bekijk gratis de handleiding van ELO 2402L (33 pagina’s), behorend tot de categorie Monitor. Deze gids werd als nuttig beoordeeld door 129 mensen en kreeg gemiddeld 4.3 sterren uit 65 reviews. Heb je een vraag over ELO 2402L of wil je andere gebruikers van dit product iets vragen? Stel een vraag

Download PDF

Pagina 1/33

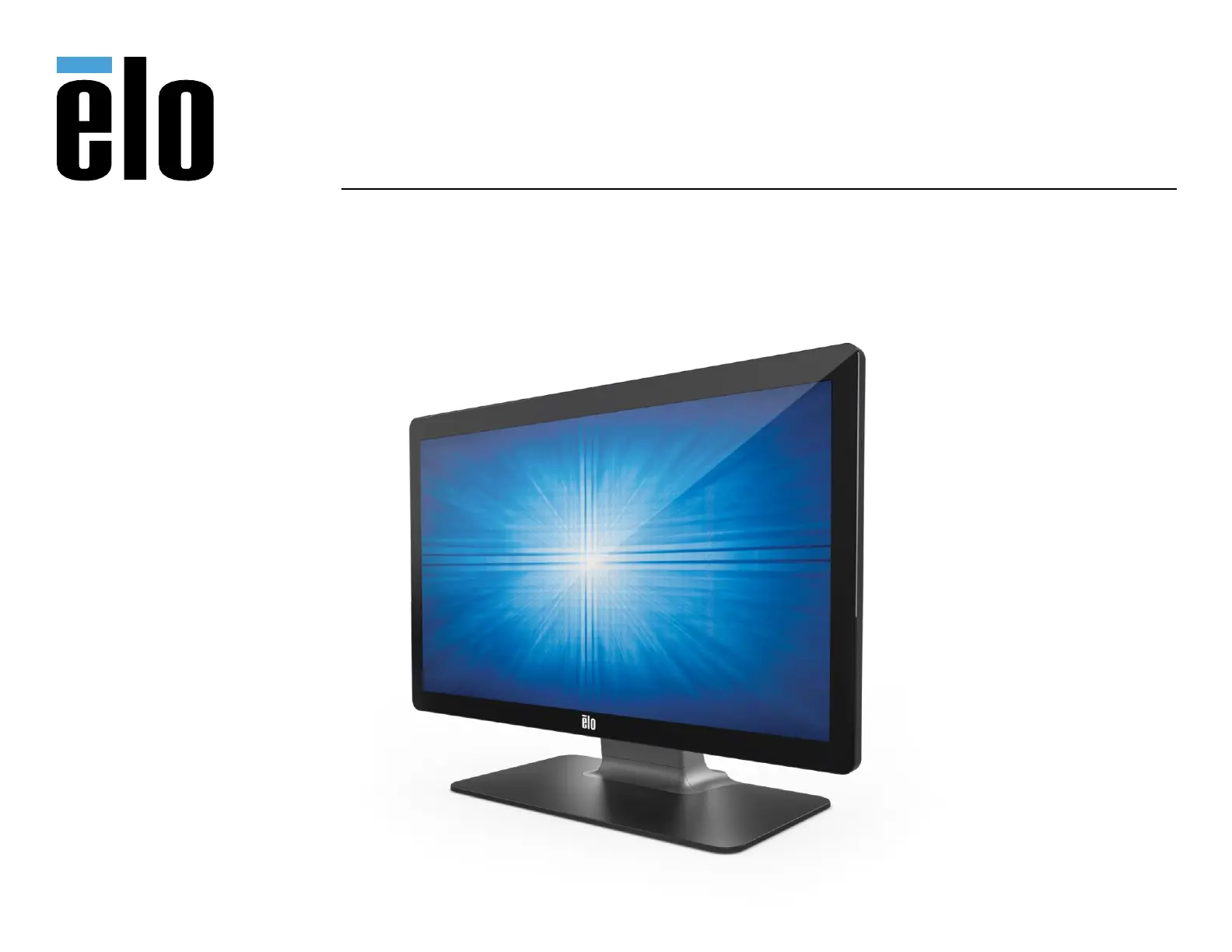

USER MANUAL

Elo Touch Solutions

2L, ET 2 2L, ET2702L ET190 220 L, ET240

UM600162 Rev A

User Manual ET1902L, ET2202L, ET2402L, ET2702L

No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language or computer language, in any form or

by any means, including, but not limited to, electronic, magnetic, optical, chemical, manual, or otherwise without prior written permission of Elo Touch Solutions, Inc.

Disclaimer

The information in this document is subject to change without notice. Elo Touch Solutions, Inc. and its Aﬀiliates (collectively “Elo”) make no representations or warranties

with respect to the contents herein, and speciﬁcally disclaim any implied warranties of merchantability or ﬁtness for a particular purpose. Elo reserves the right to revise

this publication and to make changes from time to time in the content hereof without obligation of Elo to notify any person of such revisions or changes.

Trademark Acknowledgments

Elo, Elo (logo), Elo Touch, Elo Touch Solutions and TouchPro are trademarks of Elo and its Aﬃliates. Windows is a trademark of Microsoft Corporation.

User Manual ET1902L, ET2202L, ET2402L, ET2702L

Table of Contents

Section 1: Introduction ................................................................................................................................................................................................................................ 4

Section 2: Installation .................................................................................................................................................................................................................................. 5

Section 3: Mounting .................................................................................................................................................................................................................................... 8

Section 4: Operation ................................................................................................................................................................................................................................. 14

Section 5: Technical Support .................................................................................................................................................................................................................... 15

Section 6: Safety & Maintenance .............................................................................................................................................................................................................. 17

Section 7: Regulatory Information ............................................................................................................................................................................................................ 18

Section 8: Warranty Information ............................................................................................................................................................................................................... 24

Product specificaties

Merk:	ELO
Categorie:	Monitor
Model:	2402L
Kleur van het product:	Zwart
Gewicht verpakking:	12000 g
Breedte verpakking:	680 mm
Diepte verpakking:	318 mm
Hoogte verpakking:	526 mm
Internationale veiligheidscode (IP):	IPX1
Beeldschermdiagonaal:	23.8 "
Resolutie:	1920 x 1080 Pixels
Touchscreen:	Ja
Kijkhoek, horizontaal:	178 °
Kijkhoek, verticaal:	178 °
Meegeleverde kabels:	AC, Audio (3.5mm), HDMI, USB, VGA
Beeldscherm vorm:	Flat
Typische contrastverhouding:	1000:1
Touch technologie:	Multi-touch
Helderheid:	240 cd/m²
Touch screen type:	Multi-gebruiker
Snelstartgids:	Ja
LED backlight:	Ja
Frequentiebereik horizontaal:	30 - 82 kHz
Frequentiebereik verticaal:	50 - 75 Hz
VGA (D-Sub)poort(en):	1
Aantal HDMI-poorten:	1
Ingebouwde luidsprekers:	Ja
Gemiddeld vermogen:	4 W
Stroomverbruik (in standby):	0.33 W
Aantal luidsprekers:	2
Hoofdtelefoonuitgangen:	1
Beeldscherm, aantal kleuren:	16.78 miljoen kleuren
Stroomverbruik (indien uit):	0.27 W
Maximale refresh snelheid:	60 Hz
HDMI:	Ja
Display technologie:	LCD
Responstijd:	15 ms
VESA-montage:	Ja
Paneelmontage-interface:	100 x 100 mm
Beeldverhouding:	16:9
Effectieve beelddiameter:	527.04 x 296.46 mm
Ingebouwde camera:	Nee
Gewicht (zonder voet):	5420 g
On Screen Display (OSD)-talen:	CHI (SIMPL), CHI (TR), DEU, ENG, ESP, FRE, ITA, JPN, KOR, RUS
Breedte apparaat (met standaard):	574.6 mm
Diepte apparaat (met standaard):	233 mm
Hoogte apparaat (met standaard):	432.9 mm
Gewicht (met standaard):	8700 g
AMD FreeSync:	Nee
NVIDIA G-SYNC:	Nee
Soort voeding:	AC/DC
Temperatuur bij opslag:	-20 - 60 °C
Aantal micro-USB-poorten:	4
Luchtvochtigheid bij opslag:	10 - 95 procent
AC-adapter, uitgangsspanning:	12 V
Aantal upstream-poorten:	1
Touchscreen technologie:	Projected capacitive-systeem
Afmetingen (B x D x H) met voet:	574.6 x 233 x 432.9 mm
AC-ingangsspanning:	100 - 240 V
AC-ingangsfrequentie:	50 - 60 Hz
Stroomverbruik (typisch):	25.5 W
Bedrijfstemperatuur (T-T):	0 - 40 °C
Relatieve vochtigheid in bedrijf (V-V):	20 - 80 procent
Code geharmoniseerd systeem (HS):	85285210
Voltage tolerantie:	5 procent
