NL- 71 -Gevaar. Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in-formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins-tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei-ligheidsinstructies. Verklaring van de gebruikte symbolen (zie afbeelding 13)1. Gevaar. - Handleiding lezen om het letselrisi-co te verminderen. 2. Voorzichtig. Draag een gehoorbescher-mer. Lawaai kan aanleiding geven tot ge-hoorverlies. 3. Voorzichtig. Draag een stofmasker.

Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de ge-zondheid. Asbesthoudend materiaal mag niet worden bewerkt. 4. Voorzichtig. Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of spl-inters, spanen en stof die uit het toestel onts-nappen kunnen leiden tot zichtverlies. 1. VeiligheidsaanwijzingenDe overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Waarschuwing. Lees alle veiligheidsinstructies, aanwijzin-gen, plaatjes en technische gegevens, waar-van dit elektrisch gereedschap is voorzien. Nalatigheden bij de inachtneming van de vol-gende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwij-zingen voor de toekomst. 2. Beschrijving van het gereedschap en leveringsomvang 2. 1 Beschrijving van het apparaat (afbeelding 1/8)1.

Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge-kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen. • Open de verpakking en neem het toestel voorzichtig uit de verpakking. • Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig). • Controleer of de leveringsomvang compleet is. • Controleer het toestel en de accessoires op transportschade. • Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar. Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen. Kinderen mo-gen niet met plastic zakken, folies en kleine stukken spelen. Er bestaat inslik- en verstik-kingsgevaar.

NL- 72 -De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon-dingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe-enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge-reedschap in ambachtelijke of industriële bedrij-ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. 4. Technische gegevensVoeding motor. 18 V DCNullasttoerental. 11000 min-1Aantal trillingen. 22000 min-1Trilcirkel. 1,8 mmSchuuroppervlak. 101x113 mmAfmetingen schuurpapier (klittenband). 102x114 mmAfmetingen schuurpapier (klemmen). 130x115 mmGewicht. 1,1 kgOpgelet.

Het apparaat wordt geleverd zonder accu´s en zonder lader, en mag alleen worden ingezet met de Li-Ion accu´s van de Power X-Change serie. De Li-Ion accu´s van de Power X-Change serie mogen alleen met de Power X-Chargers worden geladen. Gevaar. Geluid en vibratieDe geluids- en vibratiewaarden werden bepaald volgens EN 62841. Geluidsdrukniveau LpA. 82,8 dB(A)Onzekerheid KpA. 3 dBGeluidsvermogen LWA. 90,8 dB(A)Onzekerheid KWA. 3 dBDraag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 62841. Trillingsemissiewaarde ah = 12,069 m/s2Onzekerheid K = 1,5 m/s2De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden zijn geme-ten volgens een genormaliseerde testprocedure en kunnen worden gebruikt om elektrische ge-reedschappen onderling te vergelijken.

De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting.

Waarschuwing:De trillings- en geluidsemissies kunnen tijdens de inzet van het elektrisch gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het wordt gebruikt, en met name van wat voor soort werkstuk wordt bewerkt. Beperk de geluidsontwikkeling en vibratie tot een minimum. • Gebruik enkel intacte toestellen. • Onderhoud en reinig het toestel regelmatig. • Pas uw manier van werken aan het toestel aan. • Overbelast het toestel niet. • Laat het toestel indien nodig nazien. • Schakel het toestel uit als het niet wordt ge-bruikt. Beperk de werktijd. Daarbij rekening houden met alle aandelen van de bedrijfscyclus (bijvoorbeeld tijden waarin het elektrisch gereedschap uitgeschakeld is, en tijden waarin het gereedschap weliswaar ingeschakeld is maar zonder belasting loopt). Voorzichtig.

Restrisico’sEr blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be-diend. Volgende gevaren kunnen zich voordo-en in verband met de bouwwijze en uitvoe-ring van dit elektrisch gereedschap:1. Longletsels indien geen gepaste stofmasker wordt gedragen. 2. Gehoorschade indien geen gepaste gehoor-beschermer wordt gedragen. 3. Schade aan de gezondheid die voortvloeit uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder-houden. Anl_TE-OS_18-113_Li_SPK13. indb 72 22. 01. 2024 15:24:55.

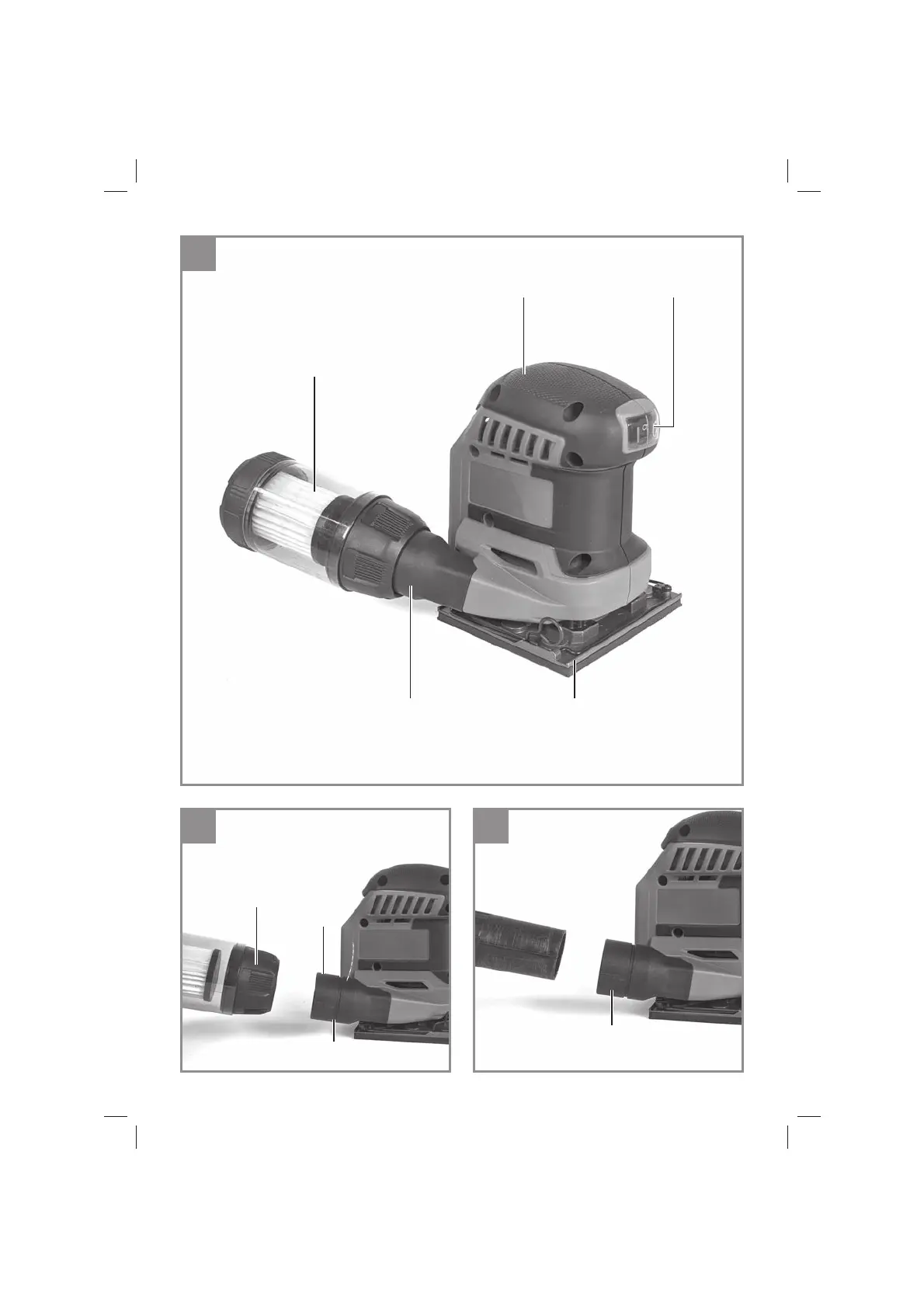

NL- 73 -5. Vóór inbedrijfstellingWaarschuwing. Trek altijd de accu eruit, voordat u instellingen aan het apparaat uitvoert. 5. 1 Montage van de stofopvangbox (afb. 2/pos. 3)• Steek de stofopvangbox (3) door hem licht te draaien tot maximaal aan de groef (a) op de stofzuigadapter (2), zoals te zien in afbeel-ding 2. • Het stof wordt rechtstreeks afgezogen door het schuurpapier en de trilplaat (4) in de stof-opvangbox (3). • Trek en draai tegelijkertijd aan de stofopvang-box om hem weer te verwijderen. • Het apparaat kan ook rechtstreeks, met de stofafzuigaansluiting (2), op een geschikte stofzuiger worden aangesloten (afb. 2b). Voorzichtig. Het gebruik van de stofopvangbox of een stofaf-zuiginstallatie is om gezondheidsredenen absolu-ut noodzakelijk. 5. 2 Leegmaken van de stofopvangbox (afb. 3/pos. 3)• Om de stofopvangbox (3) leeg te maken, schroeft u deze los zoals te zien in afb.

3 en maakt u deze grondig schoon. • Het filter wordt op zijn plaats gehouden door een bajonetsluiting en kan eveneens worden verwijderd en indien nodig met perslucht wor-den gereinigd. • Daarna wordt alles in omgekeerde volgorde weer in elkaar gezet. • Nu kan de stofopvangbox (3) weer op de stof-zuigadapter (2) worden gestoken. 5. 3 Vastmaken van het schuurpapier met kle-minrichting (afb. 4-7/pos. 4)Gebruik alleen schuurpapier met de correspon-derende afmetingen. • Til de klemhendel (b) aan de voorkant van de accu-handpalmschuurmachine iets op. • Leg het schuurpapier tot de aanslag in de geopende kleminrichting en sluit de hendel. • Leg het schuurpapier strak over de trilplaat en klem het met de tweede klemhendel (b) op de achterkant van de accu-handpalmschuur-machine vast. 5. 4 Bevestiging van het schuurpapier met behulp van klithechting (fi g.

• Om het schuurpapier eraf te nemen kan dit er gewoon worden afgetrokken. 6. Bediening6. 1 Laden van de LI-accupack (fi g. 9-10)1. Accupack (c) uit de handgreep trekken, terwijl u de grendelknop (e) naar beneden drukt. 2. Vergelijk of de netspanning vermeld op het typeplaatje overeenstemt met de beschikbare netspanning. Steek de netstekker van de lader (d) in het stopcontact. De groene LED begint te knipperen. 3. Schuif de accu op de lader. Onder punt 10 (indicatie lader) vindt u een tabel met de betekenissen van de LED-indicatie aan de lader. Mocht het laden van de accupack niet mogelijk zijn, controleer dan:• of aan het stopcontact de netspanning aan-wezig is,• of een foutloos contact aan de laadcontacten van de lader voorhanden is.

Indien het laden van de accupack nog altijd niet mogelijk is, dan verzoeken wij u,• de lader en de laadadapter• en de accupackop te sturen aan onze klantendienst. Voor een deskundige verzending verzoeken wij u contact op te nemen met onze klan-tendienst of het verkooppunt waar u het ap-paraat heeft aangekocht. Zorg er bij de verzending of verwerking van accu’s resp. het accu apparaat voor dat deze afzonderlijk worden verpakt in plastic zakken, om kortsluitingen en brand te vermijden. Anl_TE-OS_18-113_Li_SPK13. indb 73 22. 01. 2024 15:24:55.

NL- 74 -In het belang van een lange levensduur van de accupack is het raadzaam om op tijd voor het herladen van de accupack te zorgen. Dit is in elk geval noodzakelijk, wanneer u vaststelt dat het vermogen van het apparaat afneemt. Ontlaad de accupack nooit helemaal. Dat leidt tot een defect van de accupack. 6. 2 Accu-capaciteitsindicatie (fi g. 11, pos. f)Druk op de schakelaar voor accu-capaciteitsindi-catie (g). De accu-capaciteitsindicatie (f) signa-leert de laadtoestand van de accu aan de hand van 3 LEDs. Alle 3 LEDs branden:De accu is vol geladen. 2 of 1 LED(s) branden:De accu beschikt over voldoende restlading. 1 LED knippert:De accu is leeg, laad de accu op. Alle LEDs knipperen:De temperatuur van de accu is te laag. Verwijder de accu van het apparaat en laat de accu één dag liggen bij ruimtetemperatuur. Als de fout opnieuw optreedt, dan werd hij diep ontladen en is hij defect.

Neem de accu van het apparaat. Een defecte accu mag niet meer gebruikt resp. gela-den worden. 6. 3 In-/Uitschakelen (fi g. 12/pos. 1)• Om het apparaat in te schakelen moet de bedrijfsschakelaar (1) van „0“ op „1“ worden gezet. • Om het apparaat uit te schakelen moet de bedrijfsschakelaar (1) van „1“ op „0“ worden gezet. 6. 4 Werken met de handpalmschuurmachine:• Schuurschijf met het hele oppervlak op het te schuren vlak zetten. • Machine inschakelen en met matige druk over het werkstuk cirkelvormige bewegingen of bewegingen in dwars- en langsrichting uit-voeren. • Voor het grof schuren valt een grove, voor het fijn schuren een fijnere korreling aan te beve-len. Door schuurproeven kan de gunstigste korreling worden vastgesteld. Voorzichtig.

Het bij het werken met het gereedschap gevorm-de stof kan schadelijk zijn voor de gezondheid:• Draag daarom bij schuurwerkzaamheden alti-jd een veiligheidsbril en een stofmasker. • Alle personen die met het gereedschap wer-ken of die de werkplaats betreden, moeten een stofmasker dragen.

• Op de werkplaats mag niet worden gegeten, gedronken of gerookt. • Loodhoudende verf mag niet worden be-werkt. 7. Reiniging, onderhoud en bestellen van wisselstukkenGevaar. Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact. 7. 1 Reiniging• Hou de veiligheidsinrichtingen, de ventila-tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon. • Het is aan te bevelen het toestel direct na elk gebruik te reinigen. • Reinig het toestel regelmatig met een vochti-ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun-nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin-gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok. 7.

2 OnderhoudIn het toestel zijn er geen andere te onderhouden onderdelen. 7. 3 Bestellen van wisselstukken:Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:• Type van het toestel• Artikelnummer van het toestel• Ident-nummer van het toestel• Wisselstuknummer van het benodigd stukActuele prijzen en info vindt u terug onder www. Einhell-Service. comAnl_TE-OS_18-113_Li_SPK13. indb 74 22. 01. 2024 15:24:56.

NL- 75 -8. Verwijdering en recyclageHet toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo-erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b. v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. 9. OpbergenBewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg-temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver-pakking.

Afvalverwijdering Elektrische gereedschappen, accu’s, accessoires en bijbehorende verpakkingen moeten op een voor het milieu verantwoorde wijze worden gere-cycled. Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil, maar breng ze naar een inzamelpunt. Alleen voor landen binnen de EU: Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische appa-ratuur, en de implementatie hiervan in nationaal recht, moeten niet bruikbare elektrische gereed-schappen op een voor het milieu verantwoorde wijze worden ingezameld en gerecycled. Volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu’s/batterijen apart worden in-gezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

NL- 76 -10. Indicatie laderIndicatiestatusBetekenis en maatregelRode LEDGroene LEDUit Knippert OperationaliteitDe lader is aangesloten aan het net en operationeel; de accu zit niet in de lader.Aan Uit LadenDe lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct aan de lader.Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken van de vermelde tijden.Uit Aan De accu is opgeladen en operationeel. (READY TO GO)Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla-ding.Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.Maatregel:Neem de accu uit de lader. Isoleer de lader van het net.Knippert Uit AanpassingsladingDe lader bevindt zich in de modus behoedzame lading.Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen meer tijd vergt.

Dit kan de volgende oorzaken hebben:- De accu werd zeer lange tijd niet meer geladen.- De accutemperatuur ligt niet in het ideale bereik.Maatregel:Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor-den geladen.Knippert Knippert FoutLaadproces is niet meer mogelijk. De accu is defect.Maatregel:Een defecte accu mag niet meer worden opgeladen.Neem de accu uit de lader.Aan Aan TemperatuurstoringDe accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).Maatregel:Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur (ca. 20 °C).Anl_TE-OS_18-113_Li_SPK13.indb 76 22.01.2024 15:24:56

NL- 77 - Service-informatieWij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.Categorie VoorbeeldSlijtstukken* Schuurplaat, AccuVerbruiksmateriaal/verbruiksstukken* SchuurpapierOntbrekende onderdelen * niet verplicht bij de leveringsomvang begrepen!Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com.

Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze.Anl_TE-OS_18-113_Li_SPK13.indb 77 22.01.2024 15:24:57

NL- 78 - Garantiebewijs Geachte klant,onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, dan spijt dat ons ten zeerste en vragen wij u om zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst op het vermelde service-nummer. Voor het indienen van garantieclaims geldt het volgende:1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d. w. z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.

Uw wettelijke rechten op garantie blijven onaangetast door deze garantie. Onze garantieprestatie is voor u kosteloos. 2. De garantie geldt uitsluitend voor gebreken aan het door u binnen de Europese Unie aangekochte nieuwe apparaat van de hieronder genoemde fabrikant die berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van een dergelijk gebrek of de vervanging van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun doelmatig gebruik niet zijn ontworpen voor commerciële, ambachtelijke of beroepsmatige inzet. Een garantiecontract komt derhalve niet tot stand, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke, of industriële bedrijven werd ingezet of werd blootgesteld aan een belasting die daarmee gelijkstaat.

Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorend bewijs of zonder typeplaatje worden toegestuurd, zijn op grond van de onmogelijkheid om deze toe te kennen uitgesloten van de garantie. Als het defect van het apparaat door onze garantie wordt gedekt, dan krijgt u onmiddellijk een gerepareerd of nieuw apparaat terugbezorgd. 6. Wanneer u het apparaat naar een ander land van de Europese Unie heeft gebracht dan het land waar u het heeft aangekocht, dan vervullen wij onze garantieplicht door een servicepartner aldaar. Als het buiten de Europese Unie is gebracht, dan bestaat er geen recht op garantie. Het spreekt voor zich dat wij tegen vergoeding van de kosten ook graag defecten aan het apparaat verhelpen,die door de omvang van de garantie niet of niet meer zijn gedekt.

Hiervoor kunt u contact opnemen met de servicepartner in uw land. Voor slijtagedelen, verbruiksmateriaal en ontbrekende delen wordt verwezen naarde beperkingen van deze garantie conform de service-informatie van deze handleiding. Garantie / Service: Einhell SAS, Schapenweide 1-A3, 4824AN Breda NederlandAnl_TE-OS_18-113_Li_SPK13. indb 78 22. 01. 2024 15:24:57.
