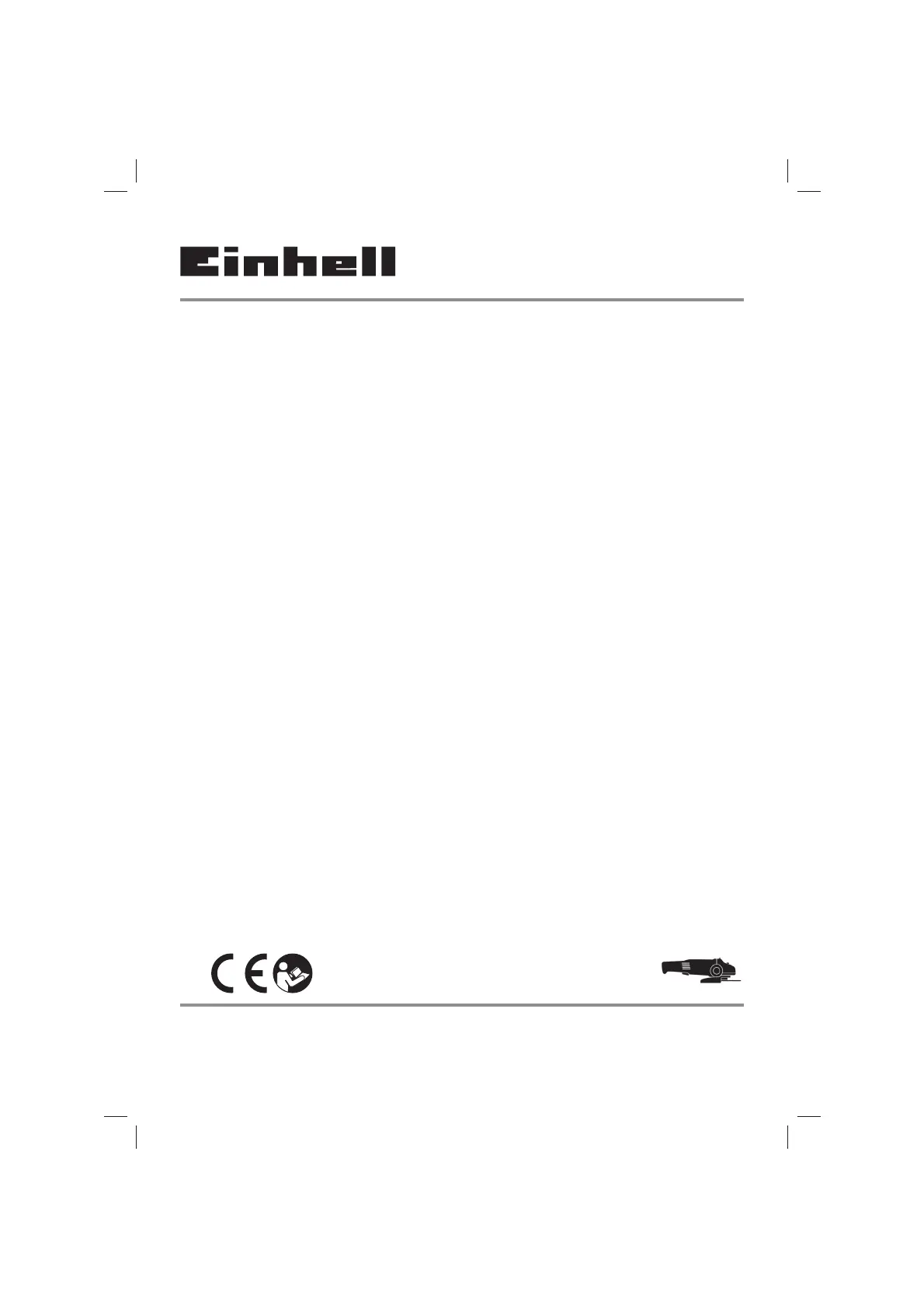

Einhell TE-AG 125/850 Handleiding

NL- 66 -Gevaar. Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in-formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins-tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei-ligheidsinstructies. Verklaring van de gebruikte symbolen (zie afbeelding 10)1. Gevaar. - Handleiding lezen om het letselri-sico te verminderen. 2. Voorzichtig. Draag een gehoorbescher-mer. Lawaai kan aanleiding geven tot ge-hoorverlies. 3. Voorzichtig. Draag een stofmasker.

Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de ge-zondheid. Asbesthoudend materiaal mag niet worden bewerkt. 4. Voorzichtig. Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of spl-inters, spanen en stof die uit het toestel onts-nappen kunnen leiden tot zichtverlies. 5. Deze beschermkap is geschikt voor het slijpen. 6. Deze beschermkap is geschikt voor het doorslijpen en slijpen. (Niet bij de leve-ringsomvang begrepen)1. VeiligheidsaanwijzingenDe overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar. Lees alle veiligheidsinstructies en aanwijzin-gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc-ties en aanwijzingen voor de toekomst. 2.

Beschrijving van het gereedschap en leveringsomvang 2. 1 Beschrijving van het gereedschap (fi g. 1) 1. Spilarrêt2. AAN/UIT-schakelaar3. Extra handgreep4. Beveiliging5. Flensmoersleutel2. 2 LeveringsomvangGelieve de volledigheid van het artikel te contro-leren aan de hand van de beschreven omvang van de levering.

Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge-kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen. • Open de verpakking en neem het toestel voorzichtig uit de verpakking. • Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig). • Controleer of de leveringsomvang compleet is. • Controleer het toestel en de accessoires op transportschade. • Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar. Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen. Kinderen mo-gen niet met plastic zakken, folies en kleine stukken spelen. Er bestaat inslik- en verstik-kingsgevaar.

NL- 67 -3. Reglementair gebruikDe haakse slijper is bedoeld om metaal en steen te slijpen mits gebruikmaking van de overeen-komstige slijpschijf en de overeenkomstige be-scherminrichting. Waarschuwing. Voor het doorslijpen van metaal en steen mag de haakse slijper alleen worden gebruikt als de beschermkap, verkrijgbaar als ac-cessoire, is gemonteerd. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon-dingen van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe-enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik.

Wij geven geen garantie indien het ge-reedschap in ambachtelijke of industriële bedrij-ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. 4. Technische gegevensNetspanning:. 220-240 V ~ 50 HzOpgenomen vermogen:. 850 WOnbelast toerental :. 12. 000 t/minMaximale schijfdiameter:. 125 mmSlijpschijf:. 125 x 22 x 6 mmSnijschijf:. 125 x 22 x 3 mmSchroefdraad van de montagespil:. M14Bescherming klasse:. II / Gewicht:. 1,85 kgGevaar. Geluid en vibratieDe geluids- en vibratiewaarden werden bepaald volgens EN 60745. Geluidsdrukniveau LpA. 91 dB (A)Onzekerheid KpA. 3 dBGeluidsvermogen LWA. 102 dB (A)Onzekerheid KWA. 3 dBDraag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745.

Oppervlakken slijpen:Trillingsemissiewaarde ahAG = 3,0 m/s2Onzekerheid K = 1,5 m/s2De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onder-ling te vergelijken.

De vermelde trillingsemissiewaarde kan ook wor-den gebruikt om voor begin van de werkzaamhe-den de nadelige gevolgen te beoordelen. Beperk de geluidsontwikkeling en vibratie tot een minimum. • Gebruik enkel intacte toestellen. • Onderhoud en reinig het toestel regelmatig. • Pas uw manier van werken aan het toestel aan. • Overbelast het toestel niet. • Laat het toestel indien nodig nazien. • Schakel het toestel uit als het niet wordt ge-bruikt. • Draag handschoenen. Voorzichtig. Restrisico’sEr blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be-diend. Volgende gevaren kunnen zich voordo-en in verband met de bouwwijze en uitvoe-ring van dit elektrisch gereedschap:1. Longletsels indien geen gepaste stofmasker wordt gedragen. 2. Gehoorschade indien geen gepaste gehoor-beschermer wordt gedragen. 3.

NL- 68 -5. Vóór inbedrijfstellingControleer of de gegevens vermeld op het ken-plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Waarschuwing. Verwijder altijd de netstekker uit het stop-contact voordat u het gereedschap anders afstelt. 5. 1 Extra handgreep monteren (fi g. 2)• De haakse slijper mag niet zonder extra handgreep (3) worden gebruikt. • De extra handgreep kan op de 2 posities (A, B) worden ingedraaid. Kant van het ge-reedschap Geschikt voor Links (pos. A) Rechtshandigen Rechts (pos. B) Linkshandigen5. 2 Afstellen van de bescherminrichting (fi g. 3)Waarschuwing. • Schakel het gereedschap uit. Verwijder de netstekker uit het stopcontact. • Stel de inrichting (4) ter bescherming van uw handen af zodat het de slijpen goed weg van uw lichaam wordt geleid.

• De positie van de bescherminrichting (4) kan telkens aan de werkomstandigheden worden aangepast: Draai de schroef (a) los et draai de afdekking (4) naar de gewenste positie. • Zorg ervoor dat de bescherminrichting (4) het tandwielhuis correct afdekt. • Haal de schroef (a) terug aan. • Vergewis u er zich van dat de beschermin-richting (4) goed vast zit.  Vergewis u er zich van dat de bescherm-kap goed vast zit.  Gebruik de haakse slijper niet zonder be-scherminrichting. 5. 3 PROEFDRAAIEN VAN NIEUWE SLIJP-SCHIJVENDe haakse slijper met gemonteerde slijp- of snij-schijf minstens 1 minuut vrij laten lopen. Vibreren-de schijven onmiddellijk vervangen. 6. Bediening6. 1 Schakelaar (fi g. 4)De haakse slijper is ter preventie van ongevallen uitgerust een veiligheidsschakelaar. Om in te schakelen de Aan/Uit-schakelaar (2) achter naar beneden drukken, naar voor schuiven en voora-an omlaag drukken.

HeraanloopbeveiligingBij onderbreking van de netspanning, als de schakelaar in Aan-stand is gearrêteerd, loopt het elektrisch gereedschap na herstellen van de netspanning niet. Om het weer te laten werken de schakelaar uitschakelen en opnieuw inschakelen.  Wacht tot het gereedschap zijn maximaal toerental heeft bereikt. Daarna kunt u de haakse slijper op het werkstuk aanzetten en bewerken. 6. 2. Verwisselen van slijpschijven (fi g. 5)Voor het verwisselen van slijpschijven hebt u de bijgaande haaksleutel (5) nodig. De haaksleutel (5) is in de extra handgreep (3) opgeborgen. Trek desgewenst de haaksleutel (5) de extra hand-greep (3) uit. Let op. Om veiligheidsredenen mag de haakse slijper niet met ingestoken haaksleutel (5) in wer-king worden gesteld. Waarschuwing. Netstekker uit het stopcontact trekken. • Eenvoudige verwisseling van schijf door spil-vergrendeling.

NL- 69 -Bij slijp- of snijschijven tot ongeveer 3 mm dikte de fl ensmoer met de vlakke kant naar de slijp- of snijschijf vastschroeven. 6. 3 Plaatsing van de fl ensen bij gebruik van slijpschijfen en snijschijven (afb. 6-9)• Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf (afb. 7) a) Spanfl ens b) Flensmoer• Plaatsing van de flensen bij gebruik van een gebogen snijschijf (afb. 8)• a) Spanflens• b) Flensmoer• Plaatsing van de flensen bij gebruik van een rechte snijschijf (afb. 9) a) Spanfl ens b) Flensmoer6. 4 MOTORDe motor moet tijdens de bewerking goed ver-lucht worden. Daarom moeten de verluchtingso-peningen altijd schoon gehouden worden. 6. 5 SLIJPSCHIJVEN• De slijp- of snijschijf mag nooit groter zijn dan de voorgeschreven diameter. • Controleer vóór het gebruik van de slijp- of snijschijf haar aangeduid toerental.

• Het maximumtoerental van de slijp- of doorslijpschijf moet hoger zijn dan het statio-nair toerental van de haakse slijper. • Gebruik enkel slijp- of snijschijven die toe-gelaten zijn voor een minimum toerental van 12. 000 min-1 en voor een omtreksnelheid van 80 m/sec. • Let bij gebruik van diamantsnijschijven op de draairichting. De draairichtingspijl op de diamantsnijschijf moet overeenkomen met de richtingspijl op het gereedschap. Let vooral bij de slijplichamen op een behoorlijke berging en transport. Stel de slijplichamen nooit bloot aan stoten, schokken of scherpe kanten (b. v. tijdens het transport of bij het opbergen in een gereedschapskist). Daardoor zou schade aan de slijplichamen, zoals b. v. barstjes, kunnen worden berokkend en de gebruiker in gevaar kun-nen worden gebracht. Waarschuwing. 6. 6 WERKWIJZE6. 6. 1 Schrobslijpen Let op.

Het best resultaat bij het schrobslijpen word be-reikt als U de slijpschijf in een hoek van 30° tot 40° ten opzichte van het slijpvlak aanzet en gelijk-matig over het werkstuk heen en weer beweegt. 6. 6. 2 Snijslijpen Let op. De beschermkap voor het doorsli-jpen gebruiken (als accessoire verkrijgbaar, zie 8. 4). Bij het snijden de haakse slijper niet in het snijvlak kantelen. De snijschijf moet een intacte snijrand hebben. Voor het snijden van hard ges-teente gebruikt U het best een diamant-snijschijf.  Asbest-houdende materialen mogen niet bewerkt worden.  Gebruik nooit snijschijven voor het 7. Vervanging van de netaansluitleidingGevaar. Als de netaansluitleiding van dit apparaat be-schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden. 8.

Reiniging, onderhoud en bestellen van wisselstukkenGevaar. Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact. 8. 1 Reiniging• Hou de veiligheidsinrichtingen, de ventila-tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon. • Het is aan te bevelen het toestel direct na elk gebruik te reinigen. • Reinig het toestel regelmatig met een vochti-ge doek en wat zachte zeep. Gebruik geen Anl_TC_AG_125_850_SPK13. indb 69Anl_TC_AG_125_850_SPK13. indb 69 09. 10. 2020 12:18:2909. 10. 2020 12:18:29.

NL- 70 -reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun-nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin-gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok. 8. 2 KoolborstelsBij bovenmatige vonkvorming laat u de koolbors-tels door een bekwame elektricien nazien. Gevaar. De koolborstels mogen enkel door een bekwame elektricien worden vervangen. 8. 3 OnderhoudIn het toestel zijn er geen andere te onderhouden onderdelen. 8. 4 Bestellen van wisselstukken:Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:• Type van het toestel• Artikelnummer van het toestel• Ident-nummer van het toestel• Wisselstuknummer van het benodigd stukActuele prijzen en info vindt u terug onder www. Einhell-Service. comBeschermkap voor het doorslijpen (artikelnr. : 44. 500. 52)9.

Verwijdering en recyclageHet toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo-erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b. v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. 10. OpbergenBewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg-temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver-pakking. Enkel voor EU-landenElektrisch gereedschap hoort niet bij het huisvuil thuis.

Volgens de Europese richtlijn 2012/19/EG op af-gedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedank-te elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i. p. v. het toestel terug te sturen:De eigenaar van het elektrische toestel is alter-natief verplicht, i. p. v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

NL- 71 - Service-informatieWij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart-ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.Categorie VoorbeeldSlijtstukken* KoolborstelsVerbruiksmateriaal/verbruiksstukken* Snij-, slijpschijvenOntbrekende onderdelen * niet verplicht bij de leveringsomvang begrepen!Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com.

Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze.Anl_TC_AG_125_850_SPK13.indb 71Anl_TC_AG_125_850_SPK13.indb 71 09.10.2020 12:18:3009.10.2020 12:18:30

NL- 72 - Garantiebewijs Geachte klant,onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d. w. z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.

Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis. 2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld. 3.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver-helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_TC_AG_125_850_SPK13. indb 72Anl_TC_AG_125_850_SPK13. indb 72 09. 10. 2020 12:18:3009. 10. 2020 12:18:30.
