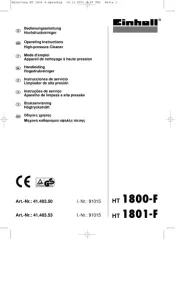

Einhell HT 1801-F Handleiding

FunctiebeschrijvingDe 3-zuigers-radiaalhogedrukpomp wordt via eenslingerschijf rechtstreeks aangedreven door eeneenfazige wisselstroomasynchroonmotor metwerkcondensator. Bij ingeschakeld toestel en dooraantrekken van de palhefboom (aan het pistool)wordt het water door de pomp via de hogedrukslang,het pistool en de lans door de sproeier geperst. Deplatte of ronde straal kan geregeld worden doorverdraaien van het mondstuk naar links of rechts. Attentie. Vóór het in werking zetten zeker de handleidingin acht nemen. Veiligheidsmaatregelen :1. De netaansluitkabel regelmatig op aanwijzingen van eventuele schade controleren en enkel in perfecte staat gebruiken. 2. Als netaansluitkabel enkel rubberslangkabels HO7RN-F volgens DIN 57 282 deel 1 / VDE 0282 deel 2 gebruiken. De netaansluitkabel moetminstens 3x1,0 mm zijn. 3.

De gebruiker moet erop letten dat zich geen andere personen en kinderen in de onmiddellijkenabijheid ophouden. 4. Bij niet gebruik of bij het transport van het toesteldient de motor uitgeschakeld en de netstekker getrokken te worden. 5.

De hogedrukreiniger mag enkel aan netstop-contacten aangesloten worden die door eenverliesstroomschakelaar beveiligd zijn. Deuitschakelnde stroom mag max. 30 mAbedragen. 6. Het koppelingsstopcontact van een verlengkabel moet tegen spatwater beschermd zijn. 7. De koppelingsstopcontacten van aansluitkabels moeten van rubber, soft PVC of van een ander thermoplastisch materiaal van dezelfdemechanische sterkte zijn. 8. Kinderen moeten buiten het bereik van hettoestel aangesloten aan het net blijven. 9. De hogedrukstraal nooit op personen richten - kwetsuurgevaar. - ook niet op elektrischetoestellen. 10. Bescherm Uzelf door gepaste kledij tegenongewilde inwerking van de hogedrukstraal. 11. Het toestel mag niet voor het reinigen van kledij of schoeisel gedragen door een persoon gebruiktworden. 12. Beschadigde slangkabels moeten onmiddellijk door nieuwe vervangen worden.

13. Spuitpistool met lans tijdens het gebruik met beide handen vasthouden. 14. Installeer het toestel niet te dicht naast de plaats waar U de reinigingswerken uitvoert. 15. De reiniging van motorvoertuigen, tractoren, motorrijwielen enz. mag enkel op een plaatsuitgevoerd worden, waar de riooltoevoer van een‘olieafscheider’ voorzien is. 16. Gebruik enkel originele onderdelen van defabricant. Aanmerkingen voor de gebruikerGelieve tijdens de werking van het toestel bijkomendde volgende maatregelen na te leven.  Geluidsemissie:Gebruik tijdens de werking de geschikteoorkleppen volgens DIN.  Kwetsuurgevaar:Richt de waterstraal niet op personen en dieren.  Elektrische schok:Trek zeker de netstekker uit vóór alle onderhoudswerken en vóór het openen van hettoestel. Niet de waterstraal op elektrischeinstallaties richten.

 Reinigingsmiddelen:Voor het gebruik van reinigingsmiddelen zeker de richtlijnen van de fabricant naleven.  Keuring:Tenminst 1 x jaarlijks, volgens gebruik, moet U het toestel in een geschikte werkplaats latenkeuren. Vervang eventueel beschadigdeonderdelen zoals netkabel en drukslang doororiginele onderdelen. Aansluiting aan het stroomnetHet toestel mag enkel aangesloten worden aanstopcontacten geïnstalleerd volgens voorschrift envoorzien van een aardingscontact. Bij onzekerheidraadgeving en installatie enkel door elektriciens. Vergewis U ervan dat de gegevens op de merkplaatvan het toestel overeenkomstig de waarden van hetstroomnet zijn - het stroomnet moet bij de klant dooreen 16 A zekering beveiligd zijn - en pas dan denetstekker in het stopcontact steken. Om de hogedrukreiniger in te schakelen, enkel dewipschakelaar aan de achterkant van het omhulselneerdrukken.

Het toestel is tegen overbelasting beveiligd. Bijoverbelasting van de motor wordt de stroomuitgeschakeld en aldus het doorsmoren van demotorwikkeling voorkomen.

Voor veiligheidsreden is de uitschakelinrichtung zoopgemaakt dat U bij overbelasting ongeveer 2 tot 3minuten wachten moet vooraleer U de motor weerkunt inschakelen. Om de hogedrukreiniger op nieuw in te schakelenmoet U in elk geval eerst de schakelaar uit-schakelen. Na verloop van de wachttijd kunt U hettoestel opnieuw in werking zetten door neerdrukkenvan de wipschakelaar van het toestel. Als verlengkabels gebruikt worden let erop dat deverbindingskoppeling tegen natheid beschermdwordt. Beschadigde kabelsAan kabels wordt bijzonder vaak isolatieschadeberokkend. De oorzaken daarvoor zijn o. a. : Overrijden van de kabel met een zwaar toestel Geplette plaatsen, als de kabel door vensters en deuren geleid wordt.

 Scheuren door veroudering van de isolatie knikplaatsen veroorzaakt door ondoelmatige bevestiging of leiding van de kabelZulke beschadigde kabels mogen niet verdergebruikt worden omdat zij op grond van deisolatieschade levensgevaarlijk zijn. Kabels, stekkersen koppelingsdoos moeten overeenkomstig devoorwaarden vermeld in de volgende lijst zijn. Kabels voor het aansluiten van hogedrukreinigersmoeten voorzien zijn van een rubberisolatie. Dekabels moeten ten minste van het type HO7RN-Fen drieaderig zijn. Een opdruk van de type-aanduiding op de kabel is verplicht. Koop enkelkabels die gekenmerkt zijn. Stekkers enkoppelingsdozen aan de aansluitkabels moeten vanrubber zijn. De kabels mogen niet gelijk welke lengtehebben. Voor langere kabels zijn aders met eengrotere doorsnede noodzakelijk. Lengten zie tabel voor verlengkabels. Kabels moeten regelmatig op beschadiging gecon-troleerd worden.

Let erop dat bij de controle de kabeluit het netstopcontact getrokken wordt. Rol de kabelvan kabeloprollers volledig af. Controleer de kabel-invoeringen aan de stekker en koppelingsdozen opknikplaatsen. Het gebruik van een hooggevoelige verliesstroom-bescherminrichting voor nominale stromen van 10 of30 milliampere (mA) is een veiligheidsmaatregel.

Bij een ongeval schakelen dergelijke toestellen uitvooraleer de stroominwerking levensgevaarlijk wordt. Verliesstroomschakelaars kunnen door eenelektricien vast in de huisinstallatie geïntegreerdworden. In de handel zijn echter ook losse insteekbaremodellen verkrijgbaar die tussen het stopcontact ende huisinstallatie en de aansluitkabel aangebrachtkunnen worden. Zulke toestellen worden doormeerdere fabrikanten aangeboden. Let er wel op datbuiten enkel toestellen mogen gebruikt worden dietegen regen en vochtigheid beschermd zijn. Overeenkomstige uitvoeringen zijn gekenmerkt doorhet symboolof door het opschrift ‘Beschermingsaard IP 44’. Tabel verlengkabelsSpanning kabellengte doorsnedeVmm2230 tot 20 m 1. 5230 van 20 to 50 m 2,5Maatregelen vóór de in werking zettingGelieve de voorschriften van Uw watervoorzienings-maatschapij na te leven.

WateraansluitingSchroef de watertoevoerslang vast aan de aansluit-ing voor de waterinlaat van het toestel (wij bevelenhet gebruik aan van een versterkte slang van min. 12 tot 13 mm = 1/2“ binnendiame-ter). Schroef de hogedrukslang vast aan de wateruitlaatvan het toestel. Let op dat alle verbindingsstukkenvastgeschroefd zijn en dat geen lucht kan binnen-dringen. Attentie.  Nooit het toestel zonder water laten draaien; zorgervoor dat een permanente en voldoende water-toevoer (minstens 11 tot 12 l/min) gewaarborgd is. Droog draaien veroorzaakt zware be-schadiging van de pakkingen.  Het toegevoerde water moet zuiver zijn en mag geen verontreinigingen of zand bevatten. Zo nodig installeer een zuiveringsfilter in de water-toevoer.  Het toegevoerde water mag geen agressievereinigingsmiddelen of oplosmiddelen bevatten.

Toepassingsbereik Reinigen van transportmiddelen, landbouw-voertuigen alsook lokaliteiten Diverse reinigingswerken in het bereik van de levensmiddelensector, vee- en melkinrichtingen, slachthuizen.  Reinigen van afvalwaterbuizen, vloerbekleding, gevels, bad- en sanitaire installaties, glasfronten.  Stralen met vaste straalmiddelen. Aansluiting aan het stroomnetHet toestel mag enkel aangesloten worden aan stop-contacten geïnstalleerd volgens voorschrift en voor-zien van een aardingscontact. Bij onzekerheid raad-pleeg een elektricien en laat de installatie aan hemover. Vergewis U ervan dat de gegevens op de merkplaatvan het toestel overeenkomstig de waarden van hetstroomnet zijn - het stroomnet moet bij de klant dooreen 16 A zekering beveiligd zijn - en pas dan de net-stekker in het stopcontact steken. 25NLAnleitung HT 1800 8-sprachig 09. 11. 2001 8:09 Uhr Seite 25.

In werking zetten, bedienings- enwerkinstructies1. Het toestel aan het stroomnet aansluiten (deveiligheidsmaatregelen en de stroomaansluiting naleven). 2. De waterkraan open draaien (de maatregelen beschreven onder ‘In werking zetting’ en ‘Wateraansluiting’ naleven). 3. Het toestel door drukken van de hefboom aan de pistoolgreep ontluchten. 4. Het toestel bij open spuitpistool inschakelen (hoofdschakelaar aan het toestel op 1 plaatsen). Teneinde eventuele vreemde lichamen uit te stotendie in de kringloop van de hogedrukreiniger zoudenaanwezig zijn, is het aangeraden om gedurende 10tot 20 sec. enkel met het spuitpistool de spuiten. Dehogedruksproeier zou kunnen verstopt geraken doorvreemde lichamen, waardoor de perfecte werkingvan het toestel in gevaar zou komen.

Let er wel op dat de hogedruksproeier nooit doormiddel van spitse gereedschappen van metaal maarenkel met een luchtstraal mag gereinigd worden. Versproeien van reinigingsmiddelenNeem het voorste gedeelte van de lans af en zet inzijn plaats een schuimsproeivoorzet in. Vul dan dereservoir met een geschikt reinigingsmiddel en draaideze weer in de sproeierhouder. Als U nu de pistool-hefboom bedient, wordt het reinigingsmiddel automa-tisch uit de reservoir gezogen en het spuitwater bij-gevoegd. Zo U geen reinigingsmiddel meer wilt bijvoegen,moet U de voorzet weer verwijderen en het normaallansstuk weer opsteken.

Instructies voor het correct gebruik vanreinigingsmiddelen Bereid het reinigingsmiddel in de noodzakelijke concentratieverhouding voor (zie instructies van de fabrikant) Verdeel de reinigingsmiddeloplossing gelijkmatig met de hogedrukreiniger over de te reinigen oppervlakte en laat het middel een tijd inwerken(Wees voorzichtig bij het werken op warme oppervlakten, bv. motorkappen of bij zonbe-straling).  Daarna wordt de behandelde vlakte overalgelijkmatig door de hogedrukstraal met water afgespoelt. Het is af te raden sterk schuimende of zuurhoudendereinigingsmiddelen te gebruiken.

Omzetten van een ronde naar een brede straalBij elke arbeidsgang kan met ronde of brede straalgespoten worden. Voor het omzetten draai het mondstuk, zoals aange-toond in de figuren (1) en (2), naar links (2) = plattestraal, naar rechts (1) = ronde straal. Buiten werking zettenBelangrijk. Bij het buiten werking zetten (uitschakelen) van depomp moet de druk die zich in het toestel opge-bouwd heeft altijd door het openen van het pistoolafgelaten worden. Toestel Waterkraan Netstekker uit hetuitschakelen dicht draaien stopcontact trekkenLangdurig niet-gebruikAls het toestel langdurig niet gebruikt wordt is hetaan te raden om het toestel vooraf met een voldoende hoeveelheid water goed door te spoelen. Gebruik daarvoor zuiver water zonder toevoegingvan reinigingsmiddelen. Bescherming tegen vorstHet toestel dient tegen vorst beschermd opgeborgente worden.

Bij opberging in zeer koude of aan vorst blootgestel-de lokaliteiten is het aan te raden om vooraf een anti-vriesmiddel door het toestel te zuigen. Daarvoor dereservoir die het antivriesmiddel bevat boven de aan-zuiger van het toestel plaatsen om het aanzuigen tevergemakkelijken. In werking zetten na een langdurige stilstandAls het toestel langdurig niet gebruikt wordt zou hetkunnen dat de pomp naargelang de hardheid ofvervuiling van het water vast zit en niet doordraait ophet moment dat het toestel ingeschakeld wordt. In dit geval moet U de pomp manueel doordraaien. Door de centrale opening van de omhulseldelen(55+57) kunt U een schroefdraaier steken en met dehand doordraaien tot de zuigers van de pomp vrijzijn. Daarna de schroefdraaier verwijderen, de water-toevoer open draaien, het toestel inschakelen en depistoolhefboom bedienen. Controle en onderhoudAttentie.

Vóór herstel- of onderhoudswerken zeker de net-stekker uit het stopcontact trekken. Herstellingenaan een toestel dat op spanning staat kunnendodelijk zijn. Het toestel is vrij van onderhoud.

Het toestel wordt almet olie gevuld geleverd en is dus voor 300 bedrijf-suren klaar. Daarna moet de olie verversd worden. OlieverversingOm de olie te verversen moeten de omhulseldelenvan het toestel verwijderd worden. Daarvoor dekruisspleetschroeven uitdraaien en de delen afnemen. Met een tang de sluitstop (12) uittrekken. Plaats een geschikte opvangbak onder het toestel enlaat daarin de afgewerkte olie door omkantelen vanhet toestel lopen. De nieuwe olie wordt weer door de opening ingevuld. De hoeveelheid olie bedraagt per vulling 1/4 liter. Gebruik 15 W 40 olie of multigrade olie. Attentie. De afgewerkte olie dient in een geschikte bakopgevangen en bij de ophaling van afgewerkte olieafgegeven te worden. WatertoevoerAls de toevoerleiding vervuild is is het aangeradenom een zuiveringsfilter in deze leiding te installeren.

Attentie!Nooit oplosmiddelhoudende vloeistoffen zoalsvernisverdunner, benzine, olie enz. of ongefilterdwater aanzuigen. De pakkingen in het toestel zijnniet bestand tegen oplosmiddelen. Desproeinevel van oplosmiddelen is hoogontvlambaar, explosief en toxisch!OntkalkingDe ontkalking dient regelmatig met behulp vanontkalkingsmiddelen uitgevoerd te worden, waarbijde tijdstippen tussen twee ontkalkingen van de lokalehardheidsgraad van het water afhankelijk zijn.Giet het ontkalkingsmiddel in een bak van minstens30 l inhoud en neem de mengverhouding van 1 lontkalkingsmiddel op 15 l water in acht.Zuig de mengeling via een slang met de hoge-drukreiniger aan en houdt het pistool onmiddellijkweer in de bak. Daardoor ontstaat een geslotenkringloop waarin de oplossing water/ontkalkings-middel minstens gedurende 10 min.

Storingen en het opheffen daarvanStoring Oorzaak OpheffingDe pomp bereikt de - ongepaste of versleten - Sproeier vervangendruk niet - sproeier- zuigt lucht aan - Aanzuigleiding controleren - en afdichten- versleten of vervuilde - Kleppen vervangen of- kleppen - reinigenFluctuerende druk op de - versleten of vervuilde - Kleppen vervangen ofdrukaanwijzer - kleppen reinigen- te hoge watertemperatuur - Temperatuur van het toege-voerd water verlagen- versleten pakkingen - Pakkingen vervangen- versleten sproeier - Sproeier installerenGeluid - te hoge watertemperatuur - Watertemperatuur verlagen- zuigt lucht aan - Leidingen controleren- klep vervuild of versleten - Klep reinigen of vervangenWaterverlies aan de kop - De pakkingringen zijn - Pakkingringen vervangenversletenOlieverlies - de oliedichtingsringen - Oliedichtingsringen- zijn versleten - vervangenDe motor start niet - geen stroom - controleren of de stekker - vast in het stopcontact zit en- of er spanning op de kabel- staat- controleren of de schake-- laar functioneertDe motor huilt op maar - de netspanning is niet - de stroomleiding op haarstart niet - gepast, zij ligt onder - geschiktheid controleren- het vorgeschreven minimum- de spanningsafval werd - Voorschriften voor verleng-- veroorzaakt door een - kabels vermeld in deze- verlengkabel met onvoldoende - handleiding naleven- doorsnede of van te grote lengte29NLAnleitung HT 1800 8-sprachig 09.11.2001 8:09 Uhr Seite 29
