Eibenstock ELS 225.1 Handleiding

48 NEDERLANDS Belangrijke Instructies Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine Gebruiksaanwijzing lezen Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situaties. Neem voorzorgsmaatregelen om de gebruiker te beschermen. Gedurende de werkzaamheden dient u een veiligheidsbril, een geluidwerende helm, een stofmasker, werkhandschoenen en robuuste werkkleding te dragen. Draag een geluidwerende helm Draag een veiligheidsbril Draag altijd een stofmasker Draag werkhandschoenen

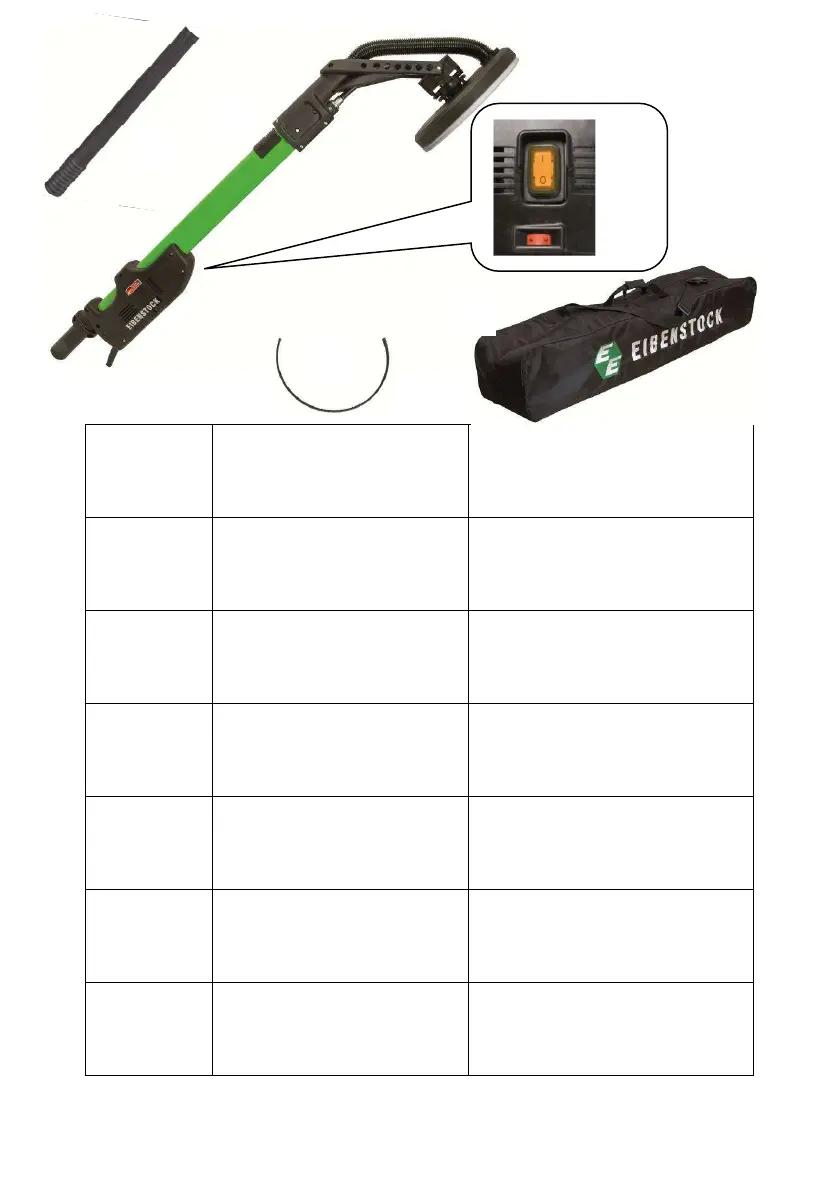

49 Technische gegevens Langhals-schuurmachine ELS 225.1 Nominale spanning: 230 V ~ Opgenomen vermogen: 590 W Nominale stroom: 2,7 A Bestelnummer: 0620N000 Frequentie: 50 / 60 Hz Onbelaste draaisnelheid: 1050 - 1600 min-1 Maximale grootte van de schuurschijf: 225 mm Beschermingsklasse: I Beschermingsgraad: IP 20 Gewicht: cirka 4.9 kg Ontstoring: EN 55014 en EN 61000 Leveringsomvang Een Langhals-schuurmachine ELS 225.1 met een bevestigde Velcro klittenband type schijf, een Starter Kit incl. schuurpapier met korrels P 80, P 100 et P 120 (1 st. van elk type), borstelrand, Dichtlip VacuGlide een haaksleutel met pen en een gebruiksaanwijzing in een draagtas. Beschikbare Accessoires: Onderdeel Bestelnr. Schuimrubberen Schijf 37632000 Borstelrand 3722B000 Dichtlip VacuGlide 3722C000 Extra handgreep 37659000 Velcro schuurpapier Ø 225 mm, 6 geponste gaten, 25 st.

50 Toepassing voor Bestemd Doeleinde De ELS 225.1 is volgens de bepalingen bestemd voor het schuren van geplamuurde wanden in de droogbouw, van vloeren en binnen- en buitenwanden, isolatieplaten en voor het verwijderen van tapijtresten, verflagen en lijmresten. Opgelet! Een optimale afzuiging is alleen gegarandeerd met het originele Eibenstock schuurpapier of raster en de hiervoor bestemde, geoptimaliseerde Nat/Droog Stofzuiger DSS 25 M. Om de gebruiker en de machine te beschermen, is het gebruik van de industriële stofzuiger verplicht. In geval van nalatigheid kan uw garantieclaim ongeldig worden verklaard. Veiligheidsvoorschriften Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften. Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen.

Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af. Gebruik de machine nooit met een beschadigde kabel. Zorg dat de machine niet aan direct regenwater blootgesteld wordt.  Werkzaamheden zoals grofslijpen, borstelen, polijsten of door- slijpen mogen met deze machine niet worden uitgevoerd. Werkzaamheden waarvoor de machine niet is geconstrueerd kunnen gevaren en persoonlijk letsel met zich meebrengen.  Gebruik geen accessoires die niet speciaal door EIBENSTOCK voor deze machine ontwikkeld en bestemd zijn. Het feit dat een accessoire op uw machine kan worden aangebracht, houdt geen garantie in voor ongevaarlijk gebruik.

51 aangegeven. Accessoires die sneller draaien dan toegestaan, kunnen stukspringen.  De buitendiameter en de dikte van de accessoires dienen overeen te komen met het aangegeven bereik van de machine. Accessoires met verkeerde afmetingen kunnen niet voldoende beveiligd of gecontroleerd worden.  Gebruik geen schadelijke accessoires. Controleer voor gebruik altijd accessoires zoals steunschijven op barsten of scheuren en rubberen schuurplateaus op scheuren en overmatige slijtage. Wanneer de machine is gevallen, controleer deze en de accessoires dan altijd op beschadigingen of monteer een onbeschadigd accessoire. Zorg ervoor dat u en eventuele andere aanwezige personen zich na de controle en montage van het accessoiredeel buiten het rotatiegebied van het inzetgereedschap bevinden en laat de machine een minuut lang op een maximaal toerental draaien.

Beschadigde accessoires springen tijdens deze proeftijd gewoonlijk kapot.  Draag een persoonlijke veiligheidsuitrusting. Gebruik, afhankelijk van de toepassing, een veiligheidsscherm of veiligheidsbril. Draag, indien daar reden voor is, een stofmasker, oorbescher- mers, veiligheidshandschoenen en een werkschort, dat geschikt is als bescherming tegen botsingen bij kleine schuur- of werkstukdelen. De veiligheidsbril moet vliegende brokstukken, als gevolg van uiteenlopende werkzaamheden, kunnen tegenhouden. Het stofmasker of het ademhalingsapparaat moet in staat zijn de deeltjes die door uw werkzaamheden ontstaan te fi lteren. Duurzame, sterke geluidsbelasting kan leiden tot slechthorendheid.  Houd personen die zich in de buurt bevinden op een veilige afstand van het werkgebied. Iedereen die zich in het werkgebied bevindt, moet een persoonlijke veiligheidsuitrusting dragen.

Wanneer u de controle verliest, kan de stroomkabel worden gespleten of blijven hangen en kann uw hand of uw arm in de draaiende delen worden getrokken.  Zet de machine nooit weg zolang het gereedschap niet volledig stilstaat. Draaiend gereedschap kan in de steunvlakken vast komen te zitten en de machine uit controle brengen.  Laat de machine niet lopen terwijl u hem opzij draagt. Bij een toevallige aanraking kan het draaiende inzetgereedschap in uw kleding blijven haken, waardoor u ernstige snijwonden kunt oplopen.  Gebruik de machine niet in de buurt van brandbare stoffen. Door onken kunnen deze stoffen ontbranden.

52 De oorzaken en het voorkomen van terugslagen Een terugslag is een plotselinge reactie op een draaiende schijf, een rubberen schuurplateau, een borstel of andere accessoires die blijven vasthaken of ingeklemd raken. Wanneer ze ingeklemd raken of vast blijven haken, komen de draaiende accessoires in een plotselinge beweging tot stilstand, waardoor als tegenreactie de machine uit controle raakt en tegen de draairichting van het accessoiredeel in om het klempunt heen schiet. Indien bijvoorbeeld een steunschijf blijft steken of vastgeklemd raakt in het werkstuk, kan de schijf zich in zijn volle omtrek bij het klempunt in het werkstukoppervlak ingraven, waardoor deze naar buiten gewerkt of geslagen wordt. De schijf kan, afhankelijk van de draairichting bij het klempunt, naar de gebruiker toe of van hem weg springen. Schuurschijven kunnen daarbij ook breken.

Een terugslag is het resultaat van een verkeerd gebruik van de machine en/of een verkeerde werkwijze of bediening, en kan worden voorkomen door de volgende voorzorgsmaatregelen te nemen.  Houd de machine steeds vast en plaats uw lichaam en arm zo, dat u de krachten van een terugslag kunt controleren. Wanneer de juiste voorzorgsmaatregelen worden genomen, kan de gebruiker reactiemomenten of terugslagkrachten controleren.  Kom met uw hand nooit in de nabijheid van draaiend inzetgereed- schap. Inzetgereedschap kan via uw hand terugslaan.  Kom met uw lichaam nooit in het gebied waarin de machine zich bij een terugslag zal bewegen. Een terugslag zorgt ervoor dat de machine tegen de draairichting van de schijf in om het klempunt heen schiet.  Wees bijzonder voorzichtig bij het werken in hoeken, bij scherpe randen, etc. Voorkom dat het inzetgereedschap terugspringt of vast blijft zitten.

Bij het werken in hoeken en aan scherpe randen of wanneer draaiend gereedschap terugspringt, kan het vast komen te zitten, waardoor de controle over het gereedschap verloren wordt en een terugslag ontstaat.

Speciale veiligheidsinstructies voor het fi jnslijpen  Gebruik bij het fi jnschuren geen bovenmaatse schuurschijven. Volg bij de keuze van de schuurschijven de aanwijzingen van de producent. Een te grote schuurschijf, die ver over de steunschijf uitsteekt, vormt een gevaar voor snijwonden en kan leiden tot klemming, schijfbreuk of terugslag. Extra waarschuwingen  Ontstaan er bij het schuren explosieve of zelfontbrandende stoffen, dan dienen de verwerkingsinstructies van de producent van het materiaal onvoorwaardelijk in acht te worden genomen.  Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf, enkele houtsoorten en metaal). Voor degene die de machine bedient of voor personen die zich in de buurt van de machine bevinden kann het aanraken of inademen van deze stoffen.

53 gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn. Sluit het gereedschap aan op een geschikte afzuiginstallatie. Draag ter bescherming van uw gezondheid een P2-mondmasker.  Asbesthoudende materialen mogen niet worden verwerkt.  Manipulatie van de machine leidt tot verbeuring van de garantie.  Schakel de machine uit wanneer ze om één of andere reden blijft stilstaan. U vermijdt daardoor een plotse start in een toestand zonder toezicht.  Snoer altijd langs achter van de machine weg leiden.  Elektrisch gereedschap moet regelmatig visueel geïnspecteerd worden door een specialist.  Raak de draaiende onderdelen niet aan. Kijk in de bijgesloten brochure voor meer veiligheidsvoorschriften. Stroomvoorziening Controleer eerst of het beschikbare voltage en de beschikbare frequentie overeenkomen met de gegevens op het typeplaatje.

Een afwijking in voltage van +6 tot -10 % is toegestaan. De machine is veiligheidsklasse I. Gebruik alleen verlengkabels met voldoende aderdoorsnede. Een aderdoorsnede die te klein is kan leiden tot overmatig spanningsverlies en tot oververhitting van de kabel en de motor. Zorg ervoor dat het apparaat is uitgeschakeld, alvorens deze op het lichtnet aan te sluiten. Aan-/uitschakelen Inschakelen: Schakelaar bij I indrukken Uitschakelen: Schakelaar bij 0 indrukken ! Opgelet! In het geval van elke stop van de machine of een stroomuitval, moet de vergrendeltoets onmiddellijk worden losgelaten door op de aan/uitschakelaar te drukken. U kunt hierdoor een onverwachte herstart van de machine voorkomen (fysiek gevaar). De ELS 225.1 heeft een instelwiel voor het traploos instellen van de snelheid tussen 1050 en 1600 min-1. Dit bevindt zich onder de AAN/UIT schakelaar.

54 Gereedschap Verwisselen Opgelet! Haal de stekker uit het stopcontact voordat u enige ingrepen verricht op het apparaat! Gebruik voor een optimale afzuiging uitsluitend originele accessoires. Druk het schuurpapier zodanig op de schuimrubberen schijf dat de extractiegaten niet worden bedekt. De 6 geponste gaten van beide schijven maken het mogelijk om op eenvoudige wijze schuurpapier op het apparaat aan te brengen en exact te centeren. De schuimrubberen schijf en basisplaat verwisselen: Schuimrubberen schijf (Fig.1): Indien nodig, verwijder eerst het schuurpapier en dan voorzichtig de schuimrubberen schijf. Bij het aanbrengen van de nieuwe schijf, zorgen de spanmoer en gesponste gaten, op de bodemplaat, voor eenvoudigere positionering. Basisplaat (Fig.2): Verwijder de moer in het midden van de basisplaat met behulp van de meegeleverde ‘haaksleutel met pen’.

Indien nodig, oefen op de rotatie-as weerstand uit met behulp van een schroevendraaier. Opgelet! Controleer of het accessoire de exacte positie heeft voordat u van start gaat. Laat de machine een korte tijd in een veilige positie werken. Stop de machine onmiddellijk als het niet soepel lijkt te werken. Het aanvullende hendel inbegrepen in de levering kan rechts of links worden gemonteerd, afhankelijk van uw werkmethode. Stofafzuiging Stof dat tijdens het werk optreedt, is schadelijk voor uw gezondheid. Gebruik daarom een industriële stofzuiger tijdens het schuren. De geschikte Nat/Droog Stofzuiger is beschikbaar als accessoire. Sluit het direct aan op de daarvoor bestemde mondstukken op de stofkap. De dichtlip of de borstelrand vervangen (Fig.3): U kunt in geval van storing dichtlip of versleten borstels (extreem veel stof tijdens het schuren) dichtlip of borstelrand vervangen.

55 Gebruik Verbind de voedingskabel van de gipsplaat schuurmachine met de industriële stofzuiger en sluit vervolgens de stofzuigerslang aan op de schuurmachine. Leid de stofzuigerslang en de kabel naar de achterkant, uit de buurt van de machine. Activeer de automatische schakelaar op de stofzuiger. Zet de machine aan en plaats deze voorzichtig op het oppervlak waarop u wilt werken. Houd de machine met beide handen vast en beweeg deze op een lineaire of rondraaiende wijze. Overbelast de machine niet door deze te sterk aan te drukken! U krijgt het beste schuurresultaat wanneer u met een matig sterke aandruk-kracht werkt. De flexibel gemonteerde schuurkop maakt het mogelijk het te schuren oppervlak perfect te volgen. Let er echter op dat de flexibele aandrijfas niet te sterk wordt gebogen. Let op: Voor het volledig schuren van gevulde wanden raden we aan de borstelring te gebruiken.

Dit vergemakkelijkt het bereiken van absoluut gladde oppervlakken. Bij het schuren van voegen in gipsplaat, vooral op plafonds, raden we VacuGlide aan in combinatie met de afdichtingslip. Aanzuigvermogen instellen (VacuGlide): Voor betere controle over de machine op het te schuren oppervlak, kunt u de zuigkracht van de machine regelen. Om dit te doen, duw u de regelaar (zie afb. 4) naar de juiste instelling. Begin met een laag aanzuigvermogen en verhoog dit langzaam tot er een merkbare aandrukkracht optreedt. Dankzij een hoog aanzuigvermogen kunt u vloeren en wanden schuren zonder vermoeidheid. Een te sterk ingesteld aanzuigvermogen kan ertoe leiden dat de machine begint te schokken en moeilijker te geleiden is. U kunt hoge plaatsen bereiken door het bevestigen van een verlengstuk (mee geleverd). ! Let op! Raak geen draaiende onderdelen aan!

56 Elektronisch: In het geval van overbelasting veroorzaakt door een te hoge schuurdruk, reageert de elektronica door de machine UIT te schakelen. Na het automatisch uitschakelen van de machine kunt u verdergaan met werken door de machine eerst UIT en daarna weer AAN te zetten. Onderhoud Sluit de stroomtoevoer af voordat u gaat werken aan de machine. Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden. Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden. Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk is. Regelmatig dienen echter volgende werkzaamheden uitgevoerd c. q.

dienen volgende componenten gecontroleerd te worden:  Het elektrogedeelte en de ventilatiesleuven moeten schoon worden gehouden  Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.  Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats laten uitvoeren. Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Het EIBENSTOCK-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren. Vervangen van de flexibele aandrijfas: Indien nodig kunt u de flexibele aandrijfas vervangen (zie afb. 5). Om dit te doen drukt u één van de twee borgpennen in met een geschikt stuk gereedschap (bijvoorbeeld een schroevendraaier) (1) en tegelijkertijd trekt u de as samen met de beschermslang van de houder (2).

Met de borgpen ingedrukt, plaatst u de nieuwe as samen met de beschermslang in de houder en draait u de beschermslang tot de borgpen weer stevig vast klikt. Let op. Controleer dat de aandrijfas goed vast zit voordat u het apparaat gaat gebruiken. Laat de machine een korte periode lopen in een veilige stand.

57 Milieubescherming Recyclage in plaats van afvalverwijdering Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden. Verpakking, apparaat en toebehoren zijn van recycleerbaar materiaal vervaardigd en moeten dienovereenkomstig behandeld en verwerkt worden. De plastic elementen van het apparaat zijn speciaal gemerkt. Hierdoor kunnen ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Geluid en trilling Meetwaarden voor geluid bepaald volgens EN 62841-2-3. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: Geluidsdrukniveau LwA 79 dB(A) Geluidsvermogenniveau LpA 90 dB(A) Onzekerheid K 3 dB Draag oorbescherming! Totale trillingswaarden ah en onzekerheid K bepaald volgens EN 62841-2-3: Trillingsemissiewaarde ah 0,8 m/s2 Onzekerheid K 0,1 m/s2 Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap.

Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen.

58 Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen. Garantie Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen.
