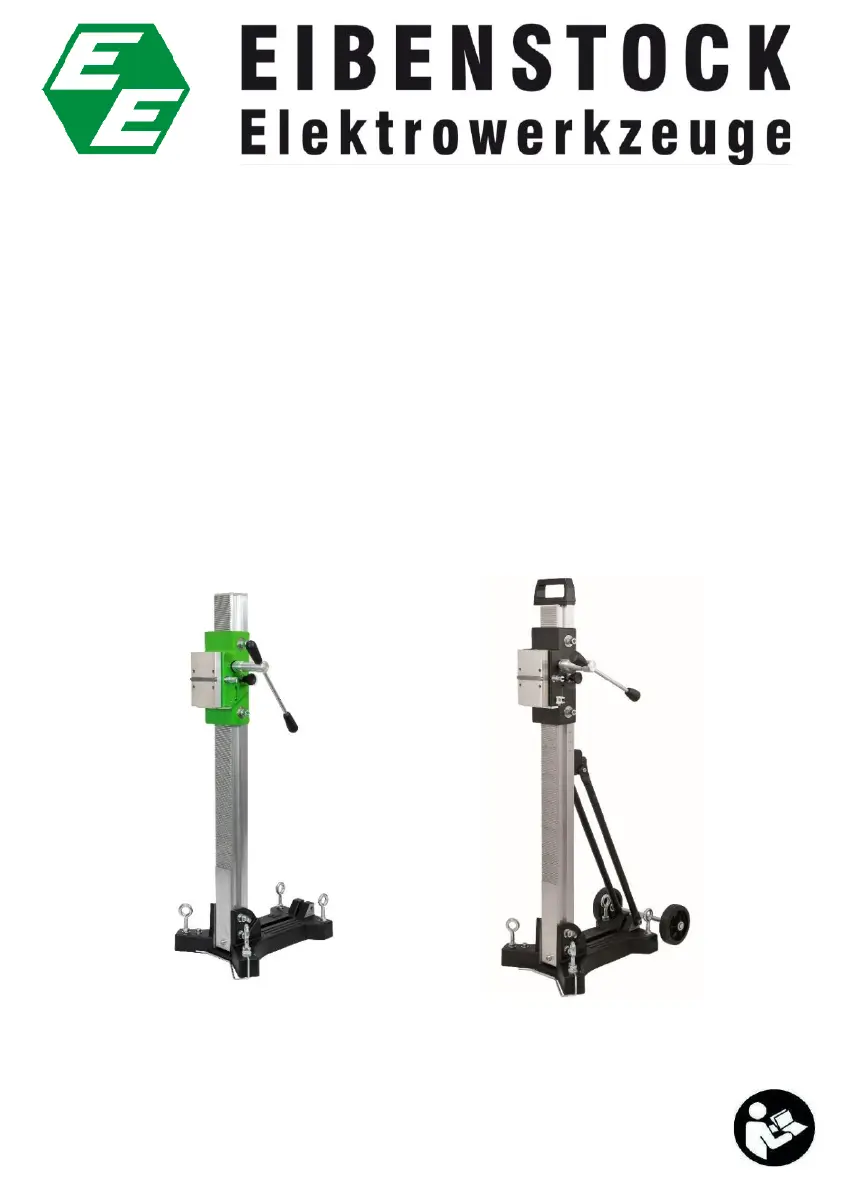

Eibenstock BST 250 Handleiding

27 NEDERLANDS Belangrijke aanwijzingen Belangrijke instructies en waarschuwingen worden aangegeven door sym-bolen op de machine: Waarschuwing voor algemeen gevaar Waarschuwing voor gevaarlijke elektrische spanning Waarschuwing voor hete oppervlakken De machine, boorkroon en boorstandaard zijn zwaar – pas op voor beknellingsgevaar Scheur- of snijgevaar Om uzelf te beschermen, wordt aanbevolen de volgende voorzorgsmaatre-gelen te nemen: Gebruik gehoorbescherming Gebruik oogbescherming Gebruik een veiligheidshelm Gebruik beschermende handschoenen Gebruik veiligheidsschoenen

Toepassing voor Bestemd Doeleinde De diamantboorstandaard is ontworpen voor diamantkernboormachines die met een montageplaat worden bevestigd. Houd er rekening mee dat de grootste diameter van het boorgereedschap niet groter mag zijn dan de waarde die in de tabel (zie technische gegevens) is aangegeven! Bij bovenhoofdse boringen moet altijd een wateropvangvoorziening worden gebruikt om het boorwater op te vangen en af te voeren. De fabrikant aanvaardt geen aansprakelijkheid als het product niet voor het beoogde doel wordt gebruikt of voor andere doeleinden wordt ge-bruikt.

29 Inzet Controleer na elke nieuwe instelling of de schroeven goed vastzitten, zodat veilig met de boorstandaard kan worden gewerkt. Bevestigen van het draai-punt ▪ Bevestig het draaipunt (1) links of rechts op de slede (2). Dit is afhankelijk van de uit te voeren werkzaam-heden. ▪ Controleer of het draaipunt (1) goed vastzit. De Boorinstallatie Verankeren Verankering in beton d.m.v. geleidepinnen ▪ Teken de positie van het bevestigings-gat op het te boren oppervlak af. ▪ Boor een gat (Ø 16) van 50 mm diep (A) waarin de plug M12 (B) moet worden geplaatst; plaats de plug en spreid deze met het pluggereedschap (C). ▪ Schroef de snelspanbout (D) in de plug. Voor metselwerk moeten metsel-werkpluggen worden gebruikt. ▪ Plaats de standaard. ▪ Bevestig de sluitring (E) en vervolgens de bevestigingsmoer (F) op de snel-spanschroef (D). ▪ Draai de moer (F) vast met een sleutel SW 27.

30 Bevestiging door middel van snelspankol Om de boorstandaard met behulp van de snelspankol te kunnen ver-stevigen, moet de afstand tot de tegenoverliggende wand tussen 1,7 m en 3 m bedragen. Plaats de boorstandaard. Plaats de snelklemkolom zo dicht mogelijk achter de kolom op de standaardvoet. Zet de boorstandaard vast door de slinger (G) met de klok mee te draaien. Zet de instelling vast met de bijbeho-rende bout (H). Let op! Het is belangrijk dat de boorstandaard stevig op de ondergrond is be-vestigd. Onjuist bevestigde boorstandaards kunnen leiden tot letsel van de gebruiker en schade aan de booreenheid. Bewegingen tijdens het boren zorgen ervoor dat de boorkroon tegen de boorwand slaat, waardoor de segmenten kunnen breken. De boork-roon kan ook in het boorgat kantelen, wat weer schade aan het boorgat kan veroorzaken.

Bevestiging van de kernboormachine Wees voorzichtig bij het plaatsen van de machine, gevaar voor be-knelling! Draag beschermende handschoenen! De montageplaat bevestigen Beweeg de machinehouder zo ver omhoog totdat deze in de eindstand vastklikt. Open met behulp van het draaikruis de vergrendeling van de montageplaat. Verwijder deze en verbind deze zoals hierna beschreven met de kernboormachine.

31 De levering omvat een montageplaat, een spie 10 mm en 4 inbusbouten M8 x 25. De montageplaat wordt met de spie op de ma-chine geplaatst en met de vier bouten be-vestigd. Let op de montagerichting. Plaats de kernboormachine met de gemonteerde plaat in de boorstandaard en vergrendel deze met behulp van het draaikruis (zie hierboven). Voor het gebruik van de kernboormachine moeten de gebruiksaanwijzing en de bijbehorende veiligheids-instructies strikt worden opgevolgd! Gebruiksaanwijzingen Neem a.u.b. de volgende opmerkingen in acht voor veilig gebruik van het apparaat: Details van de werkomgeving ▪ Houd de werkomgeving vrij van alles waardoor bedieningen belemmerd kunnen worden. ▪ Zorg voor voldoende verlichting in de werkomgeving. ▪ Volg de regelgevingen m.b.t. de stroomaansluiting. ▪ Leg de voedingskabel zodanig neer dat het geen beschadiging kan oplopen door de boor.

▪ Zorg ervoor dat u de werkomgeving in het oog kunt houden en dat alle benodigde gebruikselementen en veiligheidinstallaties bereikbaar blijven. ▪ Houd andere personen uit de werkomgeving om ongelukken te voorkomen. Ruimtevereisten voor gebruik en onderhoud Houd wanneer mogelijk een vrije ruimte voor gebruik en onderhoud van ca. 2 m rondom de boorpositie, zodat u veilig kunt werken en onmiddellijk toegang hebt in geval van een storing.

32 Boren Schuin boren ▪ Verwijder de schroef waarmee de boorkolom in een hoek van 90° is vergrendeld. ▪ Draai vervolgens de twee in-busbouten M10 los met de meegeleverde sleutel SW8. ▪ Zet de kolom in de gewenste hoek. Draai de twee bouten weer vast. ▪ Na het boren zet u de kolom weer in de 90°-stand en ver-grendelt u deze met de bout. Bij de BST 300 moet bovendien de knevelschroef op de steun wor-den losgedraaid. De schaalverdeling op de tandko-lom vergemakkelijkt het instellen van de boorhoek, wat het werk aanzienlijk vereenvoudigt. Boor in het begin heel langzaam, omdat de boorkop begint te snijden op slechts een fractie van het snijoppervlak van het materiaal. Als u te snel boort of teveel druk uitoefent kan de boor vast komen te zitten. Om de maximale boordiepte te bereiken moet u waarschijnlijk een verlengstuk gebruiken voor de boorkop!

33 ▪ Verwijder de boorinstallatie. ▪ Schroef de snelklemschroef (D) los (zie pagina 14). Zorg en Onderhoud ▪ Houd de boorinstallatie altijd schoon, voornamelijk de getande kolom en de 4 schuifstukken in de machinehouder. ▪ U dient de pignonas ietwat te smeren zodat het vrij kan bewegen. ▪ De 4 schuifstukken in de machinehouder moeten zonder speling langs de kolom schuiven om een goede prestatie van de boorinstallatie te garanderen. Opgelet: U dient na elke tiende boring te controleren of de schuifstukken niet langer stevig bevestigd zijn wegens boortrillingen. Mocht de positie zijn veranderd, dan kunt u het als volgt opnieuw afstellen: ▪ Draai met behulp van een steeksleutel SW 17 de borgmoer op de inbusbout los. ▪ Stel met behulp van een inbussleutel SW 8 de inbusbouten en daarmee de positie van de drukstukken ten opzichte van de kolom af.

▪ Draai de borgmoer weer vast en contro-leer of de machinehouder soepel beweegt op de geleidingskolom van de diamant-boorstandaard. Garantie Overeenkomstig onze algemene leveringsvoorwaarden geldt in het zakelijk verkeer met ondernemers een garantieperiode van 12 maanden voor materiële gebreken (bewijs door factuur of leveringsbon). Uitgezonderd zijn schade die het gevolg is van natuurlijke slijtage, overmatig gebruik of ondeskundige behandeling. Schade die het gevolg is van materiaal- of fabricagefouten wordt kosteloos hersteld of vervangen. Klachten kunnen alleen worden geaccepteerd als het apparaat ongemonteerd naar de leverancier of een door Eibenstock erkende werkplaats wordt teruggestuurd.

34 EU - Verklaring van Conformiteit De machine (d.w.z. EBM 250/2 RP) gebruikt in deze boorinstallatie moet voldoen aan de vereisten beschreven in de specificaties van de boorinstallatie (d.w.z. boordiameter, motorbevestiging). Wij verklaren hierbij dat dit apparaat ontwikkeld is in overeenstemming met 2006/42/EC. Dit apparaat mag niet in bedrijf worden gesteld totdat bepaald is dat het Elektrisch Gereedschap aan te sluiten op dit apparaat voldoet aan 2006/42/EC (herkenbaar door de CE-markering op het Elektrisch Gereedschap). Elektrowerkzeuge GmbH Eibenstock Lothar Lässig 24.06.2025
