56 VOLT LITHIUM-ION ACCU HEGGENSCHAAR TOEBEHOOR — PTX510050NLLEES ALLE INSTRUCTIES. LEES DE GEBRUIKSAANWIJZING WAARSCHUWING: Om een continue veiligheid en betrouwbaarheid te waarborgen, dienen alle reparaties en vervangingen van onderdelen uitgevoerd te worden door een vakbekwame reparateur. VEILIGHEIDSSYMBOOLHet doel van de veiligheidssymbolen is om u te wijzen op mogelijke gevaren. Besteed daarom voldoende aandacht hieraan en begrijp de veiligheidssymbolen en bijbehorende uitleg. De symboolwaarschuwingen op zich elimineren geen enkel gevaar. De verstrekte instructies en waarschuwingen gelden niet als vervanging voor gepaste voorzorgsmaatregelen tegen ongevallen. WAARSCHUWING: Lees en begrijp alle veiligheidsinstructies die in deze gebruiksaanwijzing staan vermeld, waaronder alle veiligheidssymbolen zoals “GEVAAR,” “WAARSCHUWING,” en “OPGELET” voordat u dit gereedschap in gebruik neemt.

Het negeren van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel. BETEKENIS VAN DE SYMBOLEN VEILIGHEIDS-WAARSCHUWINGSSYMBOOL: Duidt op GEVAAR, WAARSCHUWING, OF OPLETTEN, kan worden gebruikt in combinatie met andere symbolen of pictogrammen. WAARSCHUWING: De werking van het apparaat kan leiden tot het rondslingeren van (vreemde) objecten die in uw ogen kunnen terechtkomen. Dit kan leiden tot ernstig oogletsel. Wanneer u elektrisch gereedschap gebruikt, zorg er dan voor dat u altijd een veiligheidsbril (met zijschermen) of een gelaatsscherm draagt. We bevelen aan om een gelaatsscherm over uw bril of standaard veiligheidsbril met zijschermen te gebruiken. VEILIGHEIDSINSTRUCTIESDeze pagina toont en beschrijft alle veiligheidssymbolen die zich op dit product kunnen bevinden.

Lees de gebruik-saanwijzingDe gebruiker moet de gebruiksaanwijzing lezen om het risico op letsel te beperken. Houd voldoende afstand tot elektrische stroo-mkabelsOm elektrocutie te voorkomen, mag u niet binnen een straal van 15 m van bovenaardse elektriciteitskabels werken. Contact met of het gebruik naast elektriciteitskabels kan ernstig letsel of een elektrische schok met de dood tot gevolg hebben. XXGeluidGewaarborgd geluidsvermogensniveau. Geluidsemissie voor de omgeving in overeenstemming met de richtlijnen van de Europese Unie. XXCEDit product is in overeenstemming met de EG-richtlijnen. UKCADit product is in overeenstemming met de geldende wetgeving van het VK. XXWEEEGooi elektrisch afval niet via het huishoudelijk afval weg. Breng het naar een geautoriseerd recyclingbedrijf.

Houd handen en voeten uit de buurt van het snijdger-eedschapProbeer nooit uw elektrisch gereedschap met één hand te bedienen. Controleverlies over het elektrisch gereedschap kan resulteren in ernstig of fataal letsel. Om het risico op snijwonden te verminderen, dient u handen en voeten uit de buurt van het snijdgereedschap te houden. Raak nooit een bewegend snijdgereedschap aan met uw hand of een ander deel van uw lichaam. Draag oog- en hoofdbes-chermingDraag altijd oog- en gehoorbescherming wanneer u dit product gebruikt. IPX5 IP symbool Bescherming tegen waterstralenVertaling van de originele gebruiksaanwijzing.

56 VOLT LITHIUM-ION ACCU HEGGENSCHAAR TOEBEHOOR — PTX5100 51NLVVolt Spanningmm Millimeter Lengte of afmetingcmCentimeter Lengte of afmetingkg Kilogram GewichtGelijks-troom Stroomtype of -karakteristiek VEILIGHEIDSWAARSCHUWINGEN VOOR HEGGENSCHAREN ◾ Gebruik de heggenschaar niet onder slechte weersomstandigheden, vooral niet als er sprake is op kans op bliksem. Dit vermindert het risico om te worden getroffen door de bliksem. ◾ Houd alle stroomkabels en kabels uit de buurt van het snoeigebied. Stroomkabels en kabels kunnen worden verborgen door heggen en struiken en kunnen per ongeluk worden doorgesneden door het mes. ◾ Draag gehoorbescherming. Adequate beschermingsmiddelen verminderen het risico op gehoorverlies. ◾ Houd de heggenschaar alleen bij de geïsoleerde greepvlakken vast, omdat het mes in contact kan komen met verborgen bedrading of zijn eigen snoer.

Messen die in aanraking komen met een onder stroom staande draad, kunnen de blootgestelde metalen onderdelen van de heggenschaar onder stroom zetten en de gebruiker een elektrische schok geven. ◾ Houd alle lichaamsdelen uit de buurt van het mes. Verwijder geen snoeimateriaal of houd het te snoeien materiaal niet vast wanneer de messen in beweging zijn. Het mes beweegt ook nog nadat het apparaat is uitgeschakeld. Een moment van onoplettendheid tijdens het gebruik van de heggenschaar kan leiden tot ernstig persoonlijk letsel. ◾ Wanneer u vastgelopen materiaal verwijdert of onderhoud aan de heggenschaar uitvoert, moet u controleren of alle aan-/uit-schakelaars zijn uitgeschakeld en het netsnoer niet meer is aangesloten op het stroomnet. Onverwachte inschakeling van de heggenschaar tijdens het verwijderen van vastgelopen materiaal of onderhoud kan leiden tot ernstig persoonlijk letsel.

Als u de heggenschaar op de juiste manier draagt, neemt het risico van onbedoeld starten en resulterend persoonlijk letsel door de messen af. ◾ Tijdens het transport of de opslag van de heggenschaar dient u altijd de mesafdekking aan te brengen. Als u op de juiste manier omgaat met de heggenschaar, neemt het risico van persoonlijk letsel door de messen af. VEILIGHEIDSWAARSCHUWINGEN VOOR HEGGENSCHAAR MET GROTER BEREIK ◾ Gebruik altijd hoofdbescherming als u de heggenschaar met verlengde reikwijdte boven uw hoofd gebruikt. Vallend afval kan resulteren in ernstig persoonlijk letsel. ◾ Gebruik altijd twee handen tijdens het gebruik van de heggenschaar met verlengde reikwijdte. Houd de heggenschaar met verlengde reikwijdte vast met beide handen om een verlies van controle te voorkomen.

◾ Om het risico op een elektrische schok te verminderen, mag u de heggenschaar met verlengde reikwijdte niet in de buurt van elektrische kabels gebruiken. Contact met of het gebruik naast elektriciteitskabels kan ernstig letsel of een elektrische schok met de dood tot gevolg hebben. ◾ Controleer de haag op vreemde voorwerpen voor gebruik, zoals draadafrastering en verborgen kabels. ◾ Houd het elektrisch gereedschap alleen vast aan de geïsoleerde grepen. ◾ De heggenschaar is bestemd voor het gebruik door een bediener op grondniveau en niet op ladders of andere ongeschikte ondersteuning ◾ Gebruik alleen met in afb. A2 vermelde accupacks en opladersBEWAAR DEZE GEBRUIKSAANWIJZINGAANVULLENDE SPECIFIEKE VEILIGHEIDSRICHTLIJNEN VINDT U IN DE DESBETREFFENDE GEBRUIKSAANWIJZING.

56 VOLT LITHIUM-ION ACCU HEGGENSCHAAR TOEBEHOOR — PTX510052NLGegarandeerd geluidsvermogensniveau LWA (gemeten volgens 2000/14/EG)95 dB(A)Inschatting van de vibratie ahVoorste handgreep1,3 m/s2 K=1,5 m/s2Achterste handgreep1,5 m/s2 K=1,5 m/s2 ◾ De bovengenoemde parameters werden getest en gemeten met de motor stok PPX1000; ◾ De opgegeven totale vibratiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het apparaat met een ander apparaat te vergelijken; ◾ De opgegeven totale vibratiewaarde kan tevens worden gebruikt in een voorafgaande beoordeling op blootstelling. OPMERKING: De vibratie-afgifte tijdens het werkelijk gebruik van het elektrisch gereedschap kan verschillen van de opgegeven totale waarde; Om de bediener te beschermen dient de gebruiker tijdens het gebruik handschoenen en gehoorbescherming te dragen. BESCHRIJVINGKEN UW HEGGENSCHAAR TOEBEHOOR (afb.

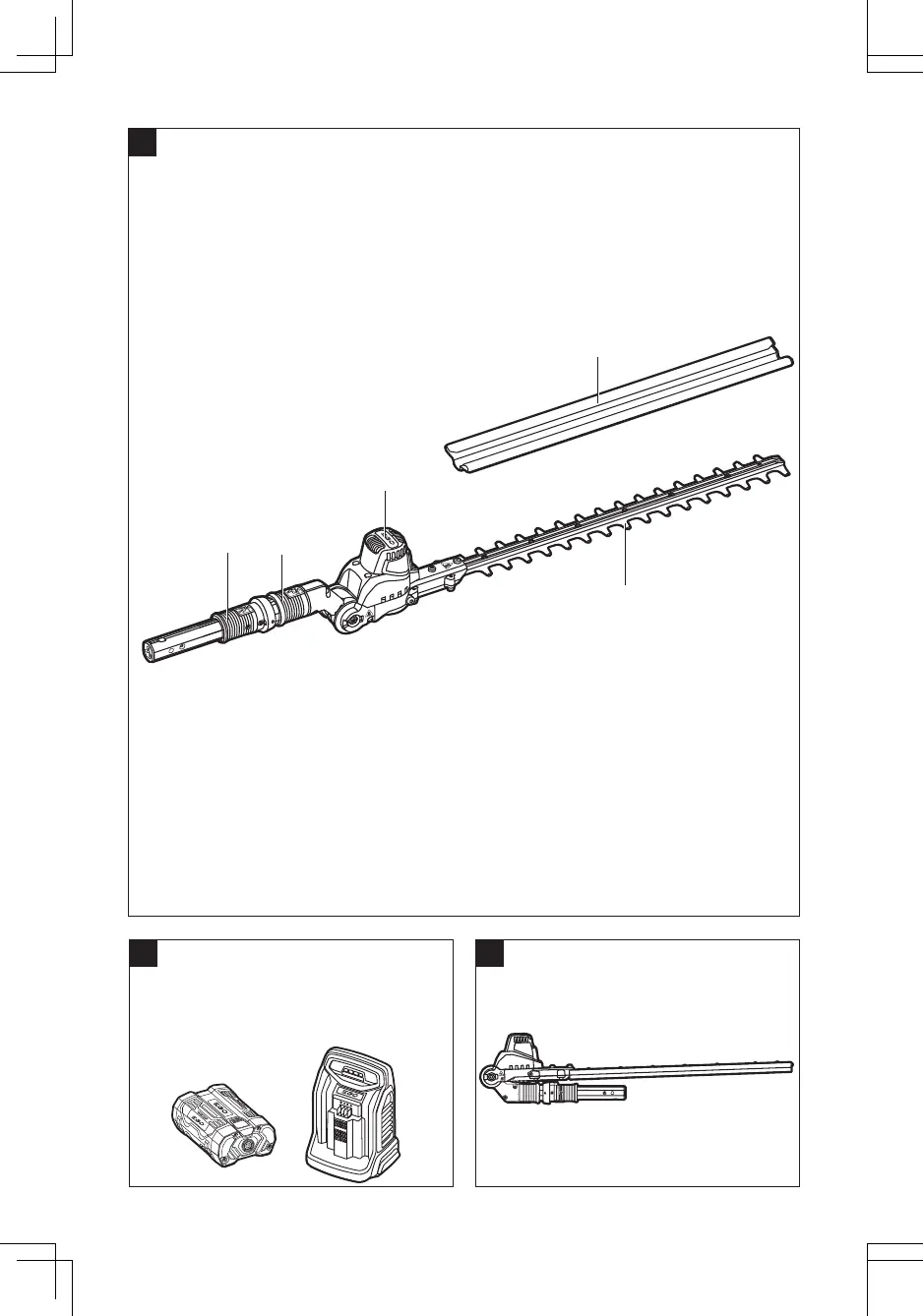

A1)1. Lager aan de achterzijde2. Lager aan de voorzijde3. Motorbehuizing4. Mesbeschermer5. MesINHOUD VAN DE VERPAKKING (A2)MONTAGE WAARSCHUWING: Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product niet totdat alle onderdelen vervangen of aanwezig zijn. Dit product gebruiken met beschadigde of ontbrekende onderdelen kan ernstig persoonlijk letsel veroorzaken. WAARSCHUWING: Verwijder altijd het accupack uit het product wanneer u onderdelen monteert, aanpassingen uitvoert, het product reinigt of wanneer het niet in gebruik is. SNIJDHOOFD HOEKAANPASSING Als het heggenschaar toebehoor uit de verpakking wordt gehaald, is het opgevouwen en in zijn opbergpositie (afb. B). De articulatiehoek en radiale rotatie van het snijdhoofd kan onafhankelijk worden ingesteld. De snijdkop aanpassen voor een geschikte werkpositie alvorens het gebruik.

Trek het lager aan de voorzijde terug en houd de motorafdekking vervolgens stevig vast om de snijdhoek in de gewenste positie te draaien. C-1 Lager aan de voorzijdeC-2 Lager aan de achterzijde2. Zodra de gewenste hoek is bereikt, drukt u het lager naar voor om de positie van het snijdhoofd te vergrendelen. Radiale rotatie-aanpassingEr zijn twee verticale zaagposities (afb. D). Het kan in een hoek van 90° naar links of rechts worden aangepast. 1. Trek het lager aan de achterzijde terug en houd de motorafdekking vervolgens stevig vast om de zaag in de gewenste positie te draaien. 2. Zodra de gewenste hoek is bereikt, drukt u het lager naar voor om de positie van het snijdhoofd te vergrendelen. WAARSCHUWING: Om het risico op letsel te reduceren, moet u de accu verwijderen alvorens instellingen en aanpassingen uit te voeren en alleen als de zaagbladen stil staan.

Raak de bladen nooit aan, terwijl u instellingen uitvoert. WAARSCHUWING:De tandwielkast van gietlegering is heet. Raak het oppervlak van de tandwielkast van gietlegering niet aan als u geen PPE handschoenen draagt. AANSLUITEN/VERWIJDEREN VAN HET HEGGENSCHAAR TOEBEHOOR AAN DE TELESCOPISCHE MOTOR STOK (afb. E)Dit heggenschaar toebehoor is ontworpen voor het gebruik met de EGO telescopische motor stok PPX1000. Zie de alinea ‚INSTALLEREN VAN TOEBEHOOR AAN DE TELESCOPISCHE MOTOR STOK‘ in de gebruiksaanwijzing van de telescopische motor stok PPX1000 voor het aansluiten van de heggenschaar op de motor stok. Zie de alinea ‚VERWIJDEREN VAN TOEBEHOOR VAN DE TELESCOPISCHE MOTOR STOK‘ in de gebruiksaanwijzing van de telescopische motor stok PPX1000 voor het verwijderen van de heggenschaar van de motor stok.

56 VOLT LITHIUM-ION ACCU HEGGENSCHAAR TOEBEHOOR — PTX5100 53NLMONTEREN VAN DE NEUSBESCHERMER (optioneel)1. Gebruik een binnenzeskantsleutel (niet inbegrepen) om de korte bout, de sluitring, het lager en de moer aan het einde van het zaagblad te verwijderen. Bewaar de sluitring, het lager en de moer voor de hernieuwde montage (afb. F). F-1 Moer F-3 SluitringF-2 Lager F-4 Korte bout2. Breng de neusbeschermer in één lijn met de uitstulping van het zaagblad en bevestig het in deze positie. Bevestig hem met de nieuwe lange bout en de sluitring, het lager en de moer (afb. G). G-1 Moer G-4 LagerG-2 Neusbeschermer G-5 SluitringG-3 Moer G-6 Lange moerGEBRUIK GEVAAR: Snijd nooit in de buurt van stroomkabels, elektriciteitskabels of andere elektrische bronnen. Als de zaagbladen vast zitten in een elektrische kabel, RAAK DAN NIET HET ZAAGBLAD OF DE ALUMINIUM STOK AAN.

DEZE KUNNEN ELEKTRISCH GLEIDEND WORDEN EN ZEER GEVAARLIJK ZIJN. Blijf het heggenschaar toebehoor bij het geïsoleerd handvat vasthouden of leg het neer en uit uw buurt op een veilige manier. Ontkoppel de stroomtoevoer naar de beschadigde leiding of kabel voordat u probeert om het zaagblad van de leiding of kabel los te maken. Contact met het zaagblad, andere geleidende onderdelen van het heggenschaar toebehoor of onder stroom staande elektriciteitskabels kunnen elektrocutie met de dood of ernstig letsel tot gevolg hebben. WAARSCHUWING: Vertrouwdheid kan leiden tot onvoorzichtigheid. Opgelet, één seconde van onoplettendheid kan ernstig letsel teweegbrengen. WAARSCHUWING: Draag altijd oogbescherming. Het niet dragen van deze beschermingsuitrusting kan ertoe leiden dat voorwerpen in uw ogen terechtkomen of kan een ander ernstig letsel veroorzaken.

WAARSCHUWING: Gebruik geen opzetstukken of toebehoren die niet door de fabrikant EGOTM worden aanbevolen. Het gebruik van niet aanbevolen opzetstukken of toebehoren kan leiden tot ernstig persoonlijk letsel. APPLICATIESHet product kan in de regen worden gebruikt.

U mag dit product gebruiken voor het trimmen van heggen, struikgewassen, bosjes en soortgelijke met een takdiameter van minder dan Ø26 mm. GEBRUIK VAN HET HEGGENSCHAAR MET DE TELESCOPISCHE MOTOR STOK WAARSCHUWING: Draag gepaste kleding om het risico op letsel tijdens gebruik van dit gereedschap te beperken. Draag geen los hangende kleding of sieraden. Draag oog- en oor/gehoorbescherming. Draag een stevige lange broek, laarzen en handschoenen. Draag geen korte broek of sandalen of ga niet blootsvoets. VOORBEREIDING VOOR HET SNIJDEN: 1. Pas de zaagkop aan in de gewenste werkpositie. 2. Verwijder de bladbescherming van het zaagblad. 3. Voor een veiliger en beter gebruik draagt u de schouderriem over uw schouder. Pas de schouderriem aan zodat u een comfortabele werkpositie bereikt.

Volg de instructies in de alinea ‚MONTEREN VAN DE SCHOUDERRIEM‘ in de gebruiksaanwijzing van de PPX1000 voor het bevestigen van de schouderriem aan de motor stok. WAARSCHUWING: De schouderriem heeft ook een snelontspanningsmechanisme voor gevaarlijke situaties. Als er sprake is van een noodgeval, haalt u hem direct van de schouder, ongeacht hoe de riem zit. WAARSCHUWING: Gebruik altijd twee handen tijdens het gebruik van de heggenschaar met verlengde reikwijdte. Houd de heggenschaar met verlengde reikwijdte vast met beide handen om een verlies van controle te voorkomen. Volg de instructies in de alinea ‚DE TELESCOPISCHE MOTOR STOK VASTHOUDEN‘ in de gebruiksaanwijzing van de PPX1000. WERKTECHNIEKENHorizontaal zagen (met de zaagkop in een hoek)Zaag altijd dichtbij de grond vanuit een staande positie, bijv. voor het trimmen van lage struikgewassen.

Beweeg de zaagkop van rechts naar links terwijl u langs de heg beweegt - gebruik beide zijden van de zaagbladen en laat het zaagblad niet op de grond rusten (afb. H)Horizontaal snijden (met een rechte zaagkop)Houd de zaagkop in een hoek van 0° terwijl u de heggenschaar langzaam horizontaal beweegt.

56 VOLT LITHIUM-ION ACCU HEGGENSCHAAR TOEBEHOOR — PTX510054NLVerticaal snijden (met de zaagkop in een hoek) Zagen zonder direct naast de heg te staan, als er bijv. een bloemperkje tussen de heg en de bediener is. In deze zaagpositie dient u voor een betere controle over de heggenschaar, de heggenschaar met de zaagkop in de zijdelingse zaagpositie. Beweeg de zaagkop op en neer in een boog als u langs de heg beweegt - gebruik beide zijden van het zaagblad (afb. J). Verticaal snijden (met een rechte zaagkop) Extra lange reikwijdte zonder gebruik te maken van hulpmiddelen. Beweeg het zaagblad op en neer in een boog als u langs de heg beweegt - gebruik beide zijden van het zaagblad (afb. K). Boven het hoofd snijden (met de zaagkop in een hoek)Houd de heggenschaar verticaal en beweeg hem in een boog om maximaal gebruik te kunnen maken van zijn reikwijdte (afb. L1&L2).

Voor extreem hoge heggen kunt u de de verlengpaal gebruiken al hulp bij het snijden. WAARSCHUWING: Iedere werkpositie boven het hoofd is vermoeiend. Om het risico op ongelukken te minimaliseren, dient u slechts kortstondig in dergelijke posities te werken. Stel de hoek van de instelbare zaagkop in op een maximum zodat het gereedschap in een lagere, minder vermoeiende positie kan worden vastgehouden (met schouderriem) terwijl u wel over de nodige reikwijdte beschikt. HET GEREEDSCHAP STARTEN/STOPPENZie alinea ‚STARTEN/STOPPEN VAN DE TELESCOPISCHE MOTOR STOK‘ in de gebruiksaanwijzing van de motor stok PPX1000. ONDERHOUD WAARSCHUWING: Bij reparatie, gebruik uitsluitend identieke reserve-onderdelen. Controleer en onderhoud het gereedschap regelmatig. Laat alle reparaties uitvoeren door een vakbekwame reparateur om een continue veiligheid en betrouwbaarheid te waarborgen.

WAARSCHUWING: Voor het inspecteren, reinigen of onderhouden van het apparaat dient u de motor te stoppen, te wachten totdat alle bewegende onderdelen tot stilstand zijn gekomen en het accupack te verwijderen.

Het negeren van deze instructies kan ernstig persoonlijk letsel of materiële schade tot gevolg hebben. OPMERKING: Voor elk gebruik dient u het complete product op beschadigingen, missende of los zittende onderdelen zoals schroeven, moeren, bouten, doppen etc. te controleren. Draai alle bevestigingen en doppen goed vast en gebruik dit product niet totdat alle missende of beschadigde onderdelen zijn vervangen. Neem alstublieft contact op met de klantenservice of een gekwaliceerde onderhoudsmonteur. ALGEMEEN ONDERHOUDMaak de kunststof onderdelen niet schoon met oplosmiddelen. De meeste kunststoffen kunnen worden beschadigd wanneer ze in contact komen met commerciële oplosmiddelen. Gebruik een schone doek voor het verwijderen van vuil, stof, olie, smeer, etc. HEGGENSCHAAR TOEBEHOOR REINIGEN1. Stop de motor en verwijder het accupack. 2.

Verwijder met behulp van een vochtig doekje en een mild reinigingsmiddel vuil en verontreinigingen van het heggenschaar toebehoor. OPMERKING: Maak de kunststof behuizing of handgreep niet schoon met een agressief schoonmaakmiddel. Deze kunnen door bepaalde aromatische oliën, zoals pijnboom en citroen worden beschadigd. HET HEGGENSCHAAR TOEBEHOOR OPBERGEN 1. Stop de motor en verwijder het accupack van de telescopische stok motor. 2. Verwijderen van het heggenschaar toebehoor van de telescopische motor stok. 3. Reinig al het externe materiaal van het toebehoor van de heggentrimmr. 4. Berg binnenshuis op in een ruimte die voor kinderen ontoegankelijk is. 5. Houd uit de buurt van corrosieve middelen, zoals tuinchemicaliën en strooizout. DE ZAAG VERVANGEN WAARSCHUWING: Draag altijd handschoenen bij het hanteren met het zaagblad; deze onderdelen zijn zeer scherp en kunnen bramen bevatten. 1.

Schakel het gereedschap uit en verwijder het accupack. 2. Pas het zaagblad aan de horizontale positie aan. Zorg ervoor dat het gemonteerde zaagblad in een lijn is met de schacht van de heggenschaar voor een eenvoudige montage (afb. M).

56 VOLT LITHIUM-ION ACCU HEGGENSCHAAR TOEBEHOOR — PTX5100 55NLM-3Ondersteunende plaat 3#M-8Ondersteunende plaat 2#M-4 Koppelingshendel M-9 Gemonteerde zaagbladM-5Ondersteunende plaat 1#M-10 Excentrisch blok3. Gebruik een binnenzeskantsleutel (niet inbegrepen) om de 6 schroeven 1# (korte schroeven) los te draaien aan de onderste afdekking en deze te verwijderen. 4. Ga door met het losmaken van de 2 schroeven 2# (lange schroeven) om de ondersteunende plaat 1# & 2# te verwijderen, evenals de 2 lagers. De 2 lagers zijn apart geplaatst binnen de twee afgeronde hoekige sleuven in de zaagbladmontage. 5. Verwijder de ondersteunende plaat 3#. 6. Verwijder voorzichtig de koppelingshendel van het zaagblad. 7. Verwijder de zaagbladmontage van het gereedschap en zorg ervoor dat de excentrische blok montagepositie onveranderd blijft. 8.

Breng de inwendige uitstulping op de nieuwe zaagbladmontage in een lijn met het gat aan de binnenkant van de koppelingshendel om de nieuwe zaagbladmontage op zijn plek te plaatsen. 9. Plaats de twee lagers apart in de twee afgeronde hoeken. 10. Bevestig de ondersteunende plaat 1# en vervolgens de ondersteunende plaat 2#. 11. Houd de binnenliggende gaten in het zaagblad, de lagers en de gaten in de ondersteunende platen in lijn met de schroefgaren in de tandwielkast. Plaats de 2 lange schroeven in de uitgelijnde gaten en draai ze goed vast. 12. Beweeg het bovenste zaagblad een beetje naar voren en achteren om te controleren of het zaagblad vrij kan bewegen. Als dat niet het geval is, moeten de zaagbladen opnieuw worden geplaatst totdat het bovenste zaagblad vrij kan bewegen. 13. Plaatsen van de koppelingshendel. 14.

Breng het gat van de ondersteunende plaat 3# in een lijn met de uitstulping van het excentrische blok om de ondersteunende plaat op zijn plek plaatsen, waarbij u ervoor zorgt dat de plaat exact in het midden, parallel aan beide kanten, is geplaatst. 15.

Bevestig de onderste afdekking op de tandwielkast en zet hem vast met 6 korte schroeven. HET ZAAGBLAD SMEREN (afb. N)Voor de beste werking en een langere levensduur van het zaagblad, smeert u het zaagblad van de heggenschaar met anti-roest olie na gebruik. VUL HET OLIEGAT NIET HELEMAAL MET OLIE. 1. Verwijder de schroef van het oliegat en de tandwielkast met behulp van een binnenzeskantsleutel (niet inbegrepen). N-1 Schroef van het oliegat2. Spuit 5 g vet door het smeergat in de tandwielkast. 3. Draai de schroef vast zodra u klaar bent. DE TANDWIELAANDRIJVING SMERENVoor de beste werking en een langere levensduur smeert u het heggenschaar toebehoor tandwielaandrijving met een speciaal vet na elke 100 bedrijfsuren.

Het vet moet voldoen aan de volgende eisen: ◾ NLGI grade penetratie: NLGI-2; ◾ Verdikkingsmiddeltype: Polyureum; ◾ Aanbevolen bedrijfstemperatuur bereik: -40°C tot 180°C; ◾ Anders dan hierboven beschreven, moet het vet ook afschuifstabiel zijn met buitengewone drukkarakteristieken en uitstekende antislijtage eigenschappen, en perfecte oxidatiestabiliteit. Volg de onderstaande stappen om het gereedschap te vullen met vet:1. Schakel het gereedschap uit en verwijder het accupack. 2. Gebruik een binnenzeskantsleutel (niet inbegrepen) om de 3 korte schroeven (O-1) los te maken en te verwijderen van de motorafdekking (O-2) en vervolgens de motorafdekking te verwijderen (afb. O). O-1 Korte schroef O-5 SluitringO-2 Motorafdekking O-6 TandwielkastO-3 Korte schroef O-7 PlaneetwielenO-4 Motor3. Maak de 3 korte schroeven (O-3) los van de motor en koppel de motor en de sluitring los. 4.

56 VOLT LITHIUM-ION ACCU HEGGENSCHAAR TOEBEHOOR — PTX510056NLOPMERKING: Zorg dat de positie van de andere onderdelen in de buurt van de tandwielkast onveranderd blijven tijdens het injecteren.5. Monteer de sluitring en de motor weer door de 3 korte schroeven (O-3) vast te maken. 6. Monteer de motorafdekking weer door de 3 korte schroeven (O-1) vast te maken.7. Start het gereedschap om te controleren of het naar behoren werkt. Als dat niet het geval is, moet u alles opnieuw monteren aan de hand van de bovengenoemde stappen.OPMERKING: Na het verwijderen van de motorafdekking, moet u zaagsel verwijderen rondom de motor.Het milieu beschermenGooi geen elektrische apparaten, acculaders en accu’s/oplaadbare batterijen met het huisafval weg!

56 VOLT LITHIUM-ION ACCU HEGGENSCHAAR TOEBEHOOR — PTX5100 57NLPROBLEEMOPLOSSINGPROBLEEMOORZAAK OPLOSSINGDe heggenschaar werkt niet. ◾ Er is geen elektrisch contact tussen de grastrimmer en accu. ◾ Verwijder de accu, controleer de contacten en bevestig het accupack weer. ◾ Het accupack is uitgeput. ◾ Laad het accupack op. ◾ De overtemperatuurbescherming van het accupack of het gereedschap is ingeschakeld ◾ Laat het accupack of de motor stok afkoelen totdat de temperatuur lager dan 67°C is. ◾ Het blad zit klem. ◾ Haal het accupack uit het gereedschap. Verwijder voorzichtig de blokkering en plaats de accu weer terug om het gereedschap weer te starten. Overmatige trilling of geluid. ◾ Droge of verroeste zaagbladen. ◾ De zaagbladen smeren. ◾ Zaagbladen of zaagbladhouder is gebogen.

◾ Plaats terug met een nieuw zaagblad of ondersteuning volgens de alinea ‚HET ZAAGBLAD VERVANGEN‘ in deze handleiding of neem contact op met het EGO servicecentrum voor vervanging. ◾ Gebogen of beschadigde tanden. ◾ Plaats terug met een nieuw zaagblad volgens de alinea ‚HET ZAAGBLAD VERVANGEN‘ in deze handleiding of neem contact op met het EGO servicecentrum voor vervanging. ◾ Losse zaagbladbouten. ◾ Draai de zaagbladbouten vast. Gebruik een binnenzeskantsleutel (niet inbegrepen), draai de bout met de klok mee om hem vast te maken.GARANTIEEGO GARANTIEBELEIDBezoek alstublieft de website egopowerplus.eu voor de volledige voorwaarden van het EGO garantiebeleid.
