Manuelles Bremsgerät nach EN 15151-2, Typ 2 zur Sicherung eines
Vor- bzw. Nachsteigers, zum Sichern mit Seilumlenkung (Topropen) und
zum Ablassen bzw. Abseilen beim Klettern.
Hinweise zur Anwendung, Sicherheit, Lebensdauer, Lagerung und Pflege
Diese Gebrauchsanleitung beinhaltet wichtige Hinweise - vor der Verwendung
dieses Produktes müssen diese inhaltlich verstanden worden sein.
Bergsteigen, Klettern und Arbeiten in der Höhe und Tiefe beinhalten oft nicht
erkennbare Risiken und Gefahren durch äußere Einflüsse. Unfälle können
nicht ausgeschlossen werden. Detaillierte und umfangreiche Informationen
können der entsprechenden Fachliteratur entnommen werden. Die folgenden
Gebrauchsinformationen sind wichtig für sach- und praxisgerechte
Anwendung. Sie können jedoch niemals Erfahrung, Eigenverantwortung und
Wissen über die beim Bergsteigen, Klettern und Arbeiten in der Höhe und
Tiefe auftretenden Gefahren ersetzen und entbinden nicht vom persönlich zu
tragenden Risiko. Die Anwendung ist nur trainierten und erfahrenen Personen
oder unter entsprechender Anleitung und Aufsicht gestattet. Vor der ersten
Nutzung muss sich der Anwender mit der Funktion des Gerätes in sicherer
Umgebung vertraut machen.
Der Hersteller lehnt im Fall von Missbrauch und / oder Falschanwendung
jegliche Haftung ab. Die Verantwortung und das Risiko tragen in allen Fällen
die Benutzer bzw. die Verantwortlichen.
PRODUKTSPEZIFISCHE HINWEISE

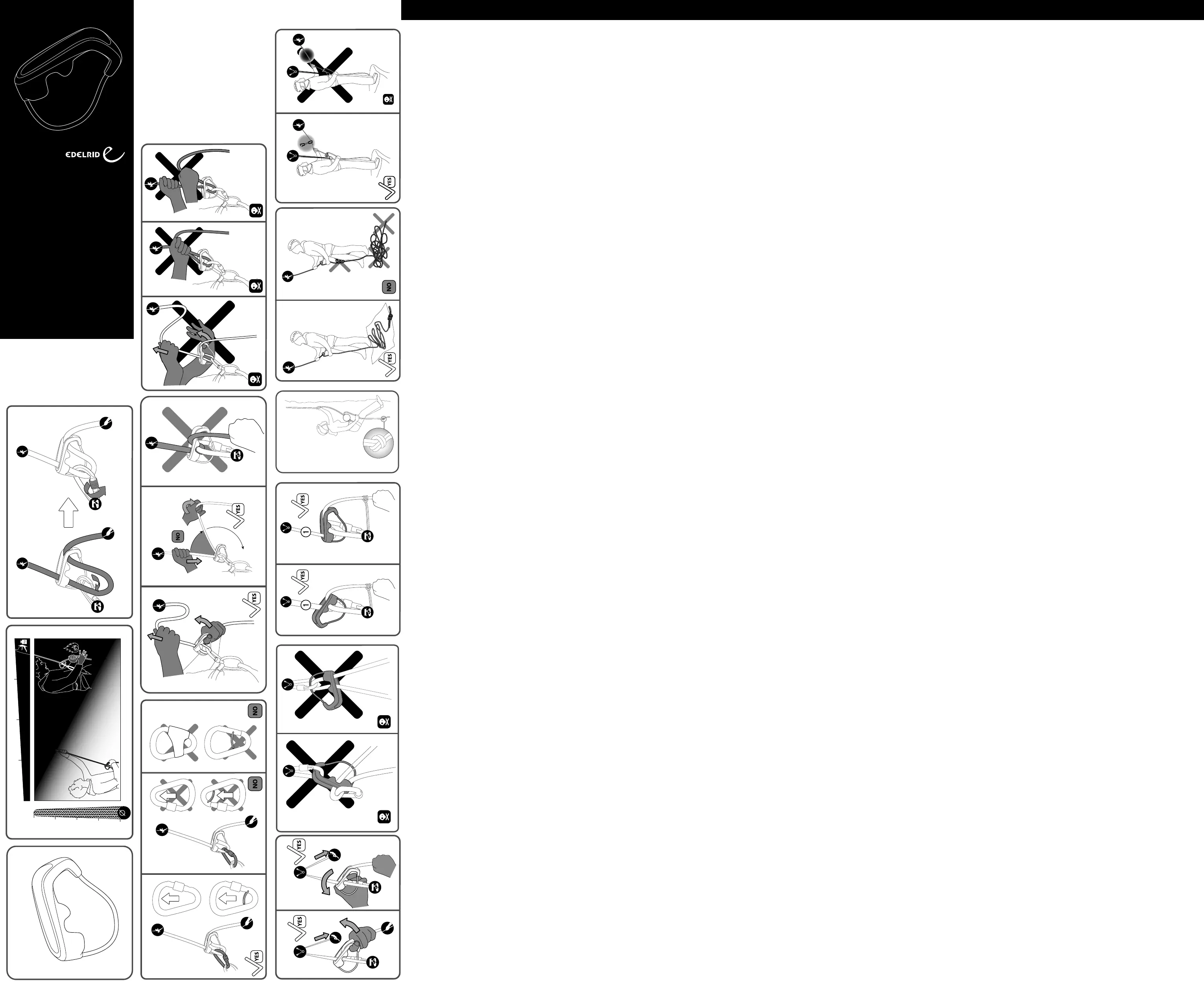

1. Bestandteile
a. Seilschlitze
b. Daumenbügel
c. Drahtbügel
2. Funktion des Gerätes in Abhängigkeit von Kletterergewicht und
Seildurchmesser (siehe Abb. 2):
ACHTUNG: Bei hohen Nutzergewichten und dünnen Seildurchmessern
nimmt die Bremswirkung des Gerätes ab.
Für jede Kombination Kletterer - Seil - Karabiner ist eine Erprobung der
Bremswirkung unbedingt in sicherer Umgebung (Absprunghöhe)
durchzuführen.
3. Einlegen des Seils:
Seilschlaufe(en) durch die Seilschlitz(e) führen und in den Karabiner
einhängen. Es ist darauf zu achten, dass der Daumenbügel vom Sicherer
weg zeigt. Das Gerät muss mit einem Karabiner mit Schnapperverschluss-
sicherung in die Einbindeschlaufe des Klettergurtes eingehängt werden.
4. Es wird die Verwendung eines HMS Strike FG oder HMS Strike Slider FG
Karabiners empfohlen. Bei der Wahl eines alternativen Karabiners ist
darauf zu achten, dass ein HMS-Verschlusskarabiner (birnenförmig),
möglichst mit Verdrehsicherung, verwendet wird und das Sicherungsgerät
auf der breiten Seite des Karabiners anliegt. Eine schmale/spitze
Karabinerform am Sicherungsgerät anliegend kann die Bremswirkung
beeinträchtigen.
5. Sicherung im Vorstieg / Toprope-Sicherung:
Bei der Sicherung eines Vorsteigers oder eines Nachsteigers im Toprope
kann das Seil mit der Daumenmethode (Abb. 5a) ausgegeben werden. Bei
der Daumenmethode zieht die Bremshand (Hand, die das Bremsseil
umfasst) das Sicherungsgerät am Daumenbügel nach oben und die
Führungshand zieht das Seil aus dem Gerät. Um das Seil einzuziehen (Abb.
5b) holt die Führungshand das Seil ein; die Bremshand zieht das Seil durch
das Sicherungsgerät.
6. Das Bremsseil muss zu jeder Zeit mit der vollen Bremshand umschlossen
sein. Wird vom Körper gesichert, dürfen die beiden Seile nicht mit einer
Hand umfasst werden. Wird weder Seil ausgegeben noch eingezogen muss
sich die Bremshand unterhalb des Sicherungsgerätes befinden und der
Daumen der Bremshand zum Gerät hinzeigen. Bei Nichtbefolgen dieser
Regeln (Abb. 6a, 6b, 6c, 6d) besteht Lebensgefahr!
7. Ablassen eines Kletterers vom Körper aus:
Zum Ablassen eines Kletterers muss das Gerät entriegelt werden. Hierzu
kann mit der Daumenmethode das Sicherungsgerät am Daumenbügel
nach oben gezogen werden, um Seildurchlauf zu ermöglichen (Abb. 7a).
Alternativ kann die Kippmethode angewendet werden (Abb. 7b): Hierbei
wird das Sicherungsgerät mit Zeigefinger und Daumen der Führungshand
gekippt und entriegelt. In beiden Fällen ist die Bremsgeschwindigkeit mit
der Bremshand zu steuern.
8. Abb. 8a und 9b zeigen unerlaubte Fehlanwendung beim Sichern von
Nachsteigern.
9. Abseilen:
Zum Abseilen wird empfohlen, das Sicherungsgerät umzudrehen, d.h. der
Daumenbügel zeigt zum Körper hin (Abb. 9a). Zudem ist die Verwendung
einer Prusikschlinge zur Hintersicherung empfehlenswert.
Es ist auch möglich, das Seil wie unter 3 (Vorstiegssicherung) beschrieben
ins Sicherungsgerät einzulegen (Abb. 9b). Bei Verwendung einer
ungünstigen Kombination aus Karabiner, Sicherungsgerät und Seil kann es
vorkommen, dass bei dieser Methode zu geringer oder zu starker
Seildurchlauf erzielt wird. Die Kompatibilität ist vor Benutzung in sicherer
Umgebung zu überprüfen.
10. Achtung: Beim Abseilen ist die Bremshand immer am Bremsseil zu
belassen (Abb. 10).
Achtung: Seilenden beim Abseilen und Ablassen durch Stopperknoten
sichern (Abb. 10)
11. Für ein bestmögliches Handling beim Sichern sollte das Seil krangelfrei
und ordentlich in einem Seilsack liegen.
12. Bei Körpersicherung in Mehrseillängenrouten ist darauf zu achten, dass
sich zwischen Sicherungsgerät und Kletterer immer mindestens eine
Zwischensicherung befindet.
Für weitere Informationen siehe Produktvideo / Homepage
Funktions- und Sicherheitscheck
Es liegt in der Verantwortung des Anwenders vor der Benutzung die
einwandfreie Funktion der verwendeten Kombination aus Sicherungsgerät –
Sicherungskarabiner – Kletterseil(e) in sicherer Umgebung (Bodennähe /
Absprunghöhe) zu überprüfen. Bei einigen der beschriebenen Anwendungen
variieren die Bedieneigenschaften (z.B. Bremswirkung) aufgrund von
unterschiedlichen Karabinergeometrien oder Seildurchmessern und –oberflä-
chen.
Vor jedem Sichern bzw. Abseilen ist das korrekte Einlegen und die
einwandfreie Funktion sowie die Bremswirkung des Gerätes zu überprüfen.
Glatte Seile, Feuchtigkeit oder Vereisung können die Bremswirkung des
Geräts negativ beeinflussen.
ACHTUNG - das Bremsseil muss zu jeder Zeit mit der vollen Bremshand
umschlossen sein!
Zu verwendende Seiltypen
Für den Vorstieg sind ausschließlich dynamische Seile gemäß EN 892
zugelassen. Durchmesserbereich siehe Abb. 2
Der tatsächliche Seildurchmesser kann eine Abweichung von +- 0,2 mm zu
dem Nenndurchmesser des Herstellers aufweisen. Der Gebrauch von
statischen Seilen ist nur zum Sichern mit Seilumlenkung (Topropen) oder zum
Ablassen bzw. Abseilen einer Person zulässig, jedoch nicht zur Sicherung
eines Vorsteigers! Schlappseilbildung ist zu vermeiden.
ALLGEMEINE HINWEISE ZUR SICHERHEIT, LEBENSDAUER, LAGERUNG,
PFLEGE UND KENNZEICHNUNG
Sicherheitshinweise
Bei Kombination dieses Produktes mit anderen Bestandteilen besteht die
Gefahr der gegenseitigen Beeinträchtigung der Gebrauchssicherheit.
Vor und nach dem Gebrauch ist das Produkt auf eventuelle Beschädigungen
(z.B. Verformung, Risse und Korrosion) zu überprüfen, der gebrauchsfähige
Zustand ist sicherzustellen.Das Produkt ist sofort auszusondern, wenn
hinsichtlich seiner Gebrauchssicherheit auch nur der geringste Zweifel
besteht.
Achtung! Die Produkte dürfen keinen schädigenden Einflüssen ausgesetzt
werden. Darunter fallen die Berührung mit ätzenden und aggressiven Stoffen
(z.B.: Säuren, Laugen, Lötwasser, Öle, Putzmittel), sowie extreme
Temperaturen und Funkenflug.
Gebrauchsklima
Die Dauergebrauchstemperatur des Produktes (im trockenen Zustand) reicht
von ca. –30°C bis +60°C.
Lebensdauer und Austausch
Die Lebensdauer des Produktes ist im Wesentlichen abhängig von der
Anwendungsart und –häufigkeit sowie von äußeren Einflüssen.
Nach Ablauf der Gebrauchsdauer bzw. spätestens nach Ablauf der Maximalen
Lebensdauer ist das Produkt dem Gebrauch zu entziehen.
Maximale Lebensdauer bei optimalen Lagerbedingungen (siehe Punkt
Lagerung) und ohne Benutzung: Keine Einschränkung bekannt.
Gelegentlicher Gebrauch
Bei gelegentlicher, sachgerechter Benutzung ohne erkennbaren Verschleiß
(Verwendung mit sauberen Seilen) und optimalen Lagerbedingungen: 10 Jahre
Häufiger oder extremer Gebrauch
Bei häufiger Nutzung und sehr hoher Arbeitsleistung, z.B. mit verschmutzten
Seilen, kann sich die Gebrauchsdauer deutlich reduzieren, bei extremem
Gebrauch auch bis zu unter 2 Jahren.
Grundsätzlich ist das Bremsgerät sofort auszusondern
- nach Absturz und Aufschlag aus großer Höhe,
- bei extremer Riefenbildung und / oder Deformationen,
- Scharfkantigkeit durch Materialabtrag
- bei Beschädigungen oder Funktionsstörungen.
AUFBEWAHRUNG UND PFLEGE
Lagerung
Kühl, trocken und vor Tageslicht geschützt, außerhalb von Transportbehältern.
Kein Kontakt mit Chemikalien (Achtung: Batteriesäure!).
Reinigung
Verschmutzte Produkte in handwarmem Wasser (wenn nötig mit neutraler
Seife) reinigen.
Handelsübliche, nicht halogenhaltige Desinfektionsmittel sind bei Bedarf
anwendbar.
Achtung: Bei Nichtbeachtung dieser Gebrauchsanleitung besteht
Lebensgefahr!
Kennzeichnungen auf dem Produkt
Hersteller: EDELRID ,
Produktbezeichnung: Bremsgerät nach EN 15151-2,
Modell: Produktname,
Durchmesserbereich der zu verwendenden Seile in mm,
i-Symbol: die Warnhinweise und Anleitungen sind zu lesen und zu beachten,
Piktogramm zum korrekten Einlegen des Seils,
Chargennummer mit Herstellungsjahr.
Unsere Produkte werden mit größter Sorgfalt gefertigt. Sollte es doch Anlass
zu berechtigten Beanstandungen geben, bitten wir um die Angabe der
Chargen-Nummer.
Technische Änderungen vorbehalten.
Prüfstelle: TÜV SÜD Product Service GmbH, 80339 München, Germany
Apparecchio di frenata sec. norma EN 15151-2, tipo 2 per l‘assicurazione
del primo o del secondo di cordata, per assicurare con rinvio di corda
(toprope) e per la calata e/o la discesa con corda in arrampicata.
INDICAZIONI PER L’USO, LA SICUREZZA, LA DURATA,
L’IMMAGAZZINAMENTO E LA PULIZIA
Le presenti istruzioni per l’uso contengono importanti informazioni che vanno
lette e capite prima di utilizzare il prodotto.
La pratica dell’alpinismo e dell’arrampicata ed i lavori in altezza ed in
profondità comportano spesso rischi e pericoli non evidenti, derivanti da
influssi esterni. Gli infortuni non possono essere del tutto esclusi.
Per informazioni dettagliate ed approfondite si rimanda alla letteratura
specializzata. Le seguenti indicazioni per l’uso sono importanti per garantire
un utilizzo corretto. Esse non potranno tuttavia mai sostituire l’esperienza, la
responsabilità propria e la consapevolezza di ciascun utilizzatore circa i rischi
inerenti l’attività di arrampicata ed alpinismo ed i lavori in altezza ed in
profondità e tali indicazioni non dispensano dalla responsabilità personale per
i rischi connessi. L’uso è consentito esclusivamente a persone addestrate ed
esperte oppure sotto la guida e la sorveglianza di un esperto. 2001. Prima di
usare l‘apparecchio per la prima volta, l‘utilizzatore deve familiarizzarsi con la
funzione dell‘apparecchio in un ambiente sicuro.
Il produttore declina ogni responsabilità per uso improprio e/o scorretto.
L’uso è interamente sotto la responsabilità e a rischio dell’utilizzatore. In ogni
caso è l‘utente e/o sono i relativi responsabili che hanno la responsabilità e
portano il rischio.
INFORMAZIONI SPECIFICHE SUL PRODOTTO
1. Componenti:
a. Intagli da corda
b. Staffa per pollice
c. Staffa metallica
2. Funzionamento dell’apparecchio in funzione del peso dell’arrampicatore e
del diametro della corda (vedasi fig. 2):
ATTENZIONE: Con peso alto dell’utilizzatore e d
Ogni combinazione composta da arrampicatore – corda – moschettone
richiede obbligatoriamente un test pratico dell’effetto frenante da
effettuarsi in un ambiente sicuro (altezza di salto).
3. Inserire la corda:
Infilare il o gli anelli di corda attraverso il o gli intagli da corda e agganciarli
nel moschettone. Controllare che la staffa per il pollice sia orientata in
direzione opposta all‘assicuratore. L‘attrezzo deve essere agganciato
nell‘anello di sicura dell‘imbracatura per mezzo di un moschettone con
sicura a chiusura a scatto.
4. Si consiglia l‘impiego di un moschettone HMS Strike FG o HMS Strike
Slider FG. Scegliendo un moschettone diverso, bisogna impiegare in ogni
caso un moschettone di chiusura tipo HMS (a pera) preferibilmente con
dispositivo antiattorcigliamento e fare attenzione a posizionare l‘attrezzo
assicuratore sul lato largo del moschettone. Un moschettone a forma
stretta / a punta in contatto con l‘attrezzo assicuratore può
compromettere l‘effetto frenante.
5. Assicurazione del primo di cordata / assicurazione in top-rope:
Assicurando il primo di cordata o un secondo in top-rope si può dare corda
applicando il metodo del pollice (fig. 5a). Con il metodo del pollice, la
mano frenante (mano che afferra la corda frenante) tira in su l‘attrezzo
assicuratore sulla staffa per pollice e la mano guida tira la corda fuori
dall‘attrezzo. Per recuperare corda (fig. 5b), la mano guida recupera la
corda; la mano frenante tira la corda attraverso l‘assicuratore.
6. Durante tutto il tempo, la corda frenante deve rimanere afferrata da tutta
la mano frenante. Se l‘assicurazione è fatta sul corpo, le due corde non
devono essere afferrate da un‘unica mano. Se né si dà corda né si
recupera la corda, la mano frenante deve essere posizionata al di sotto
dell‘attrezzo assicuratore e il pollice della mano frenante deve essere
orientato verso l‘attrezzo. L‘inosservanza di queste regole (figg. 6a, 6b, 6c,
6d), genera un pericolo di morte!
7. Fare calare un arrampicatore con assicurazione dal corpo:
Per fare calare un arrampicatore, l‘attrezzo deve essere sbloccato. Per fare
ciò, l‘attrezzo assicuratore può essere tirato in su sulla staffa per pollice
applicando il metodo del pollice al fine de permettere il passaggio della
corda (fig. 7a). In alternativa si può procedere con un ribaltamento (fig. 7b).
Per operare in questo modo, l‘attrezzo assicuratore è ribaltato con l‘indice
ed il pollice della mano guida e sbloccato poi. In ambedue i casi, la velocità
di frenata è da tenere sotto controllo con la mano frenante.
9. Le figure 8a fino a 8b presentano delle applicazioni sbagliate e non
permesse durante l‘assicurazione di uno o più secondi.
9. Discesa in corda:
Per la discesa in corda, si consiglia di girare l‘attrezzo assicuratore, cioè
con la staffa per pollice orientata in direzione del corpo (fig. 9a). Si
consiglia in più d‘impiegare un nodo prusik come seconda sicura.
E‘ anche possibile inserire la corda nell‘attrezzo assicuratore (figg. 9b)
come descritto nel paragrafo 3 (assicurazione del primo di cordata). Se la
scelta di moschettone/-i, attrezzo assicuratore e corda risulta essere una
combinazione sfavorevole, con questo metodo può accadere che ci sia
troppo o non abbastanza corda che viene passata. Prima dell‘utilizzo, la
compatibilità dei materiali è da provare in ambito sicuro.
10. Attenzione: Durante la discesa in corda, la mano frenante deve sempre
rimanere sulla corda frenante (fig. 10).
Attenzione: Durante la discesa e il recupero in corda, assicurare i capi di
corda con un nodo di arresto (fig. 10)
11. Per il migliore maneggiamento durante l‘assicurazione, la corda deve
essere custodita ben ordinata e senza grovigli in un sacco portacorda.
12. Con assicurazione sul corpo nelle vie di più tiri di corda è da badare che
ci sia almeno un‘assicurazione intermedia tra l‘attrezzo di assicurazione e
l‘arrampicatore.
Per ulteriori informazioni consultate il video del prodotto/il nostro sito
Internet
Controllo funzionale e di sicurezza
E‘ responsabilità dell‘utente di controllare il corretto funzionamento della
combinazione di attrezzo di assicurazione – moschettone di assicurazione
– corda/corde in un ambiente sicuro (vicino al suolo / in altezza di salto)
prima dell‘impiego dell‘attrezzo. In alcune delle applicazioni descritte le
caratteristiche funzionali (ad es. effetto frenante) variano in funzione delle
diverse geometrie del moschettone e/o dei diversi diametri o superfici delle
corde. Prima di ogni azione di assicurazione o di discesa in corda,
l‘inserimento ed il funzionamento corretti, nonché l‘effetto frenante
dell‘attrezzo devono essere controllati.
Le corde lisce, l‘umidità e/o la formazione di ghiaccio possono
compromettere l‘effetto frenante dell‘apparecchio.
ATTENZIONE - la corda di bloccaggio deve ad ogni momento rimanere
afferrata con tutta la mano che frena!
Tipi di corda da utilizzare
Per uso di assicurazione da capocordata sono unicamente ammesse le corde
dinamiche secondo norma europea EN 892. Campo di diametri – vedasi fig. 2.
Il diametro effettivo della corda può differire di +- 0,2 mm dal diametro
nominale indicato dal fabbricante. L‘uso di corde statiche è ammesso
unicamente per l‘assicurazione con rinvio corda (top-rope) o per calare o fare
discendere una persona, ma non per assicurare il capocordata! E‘ da evitare
l‘allentamento della corda.
AVVERTENZE GENERALI SULLA SELEZIONE DEL PUNTO DI
ANCORAGGIO, SICUREZZA, DURATA, CONSERVAZIONE, MANUTENZIONE
E IDENTIFICAZIONE
AVVERTENZE DI SICUREZZA
Se questo prodotto viene usato in combinazione con altri componenti, c’è il
pericolo che il funzionamento sicuro di uno dei componenti interferisca con il
funzionamento in condizioni di sicurezza di un altro componente.
Prima e dopo l‘uso, il prodotto viene controllato per possibili danni (ad es.,
deformazioni, cricche e corrosione). Assicurarsi che l’attrezzatura sia in uno
stato tale da garantirne il corretto utilizzo e funzionamento. Il prodotto va
scartato immediatamente se sussiste il minimo dubbio sulle sue condizioni di
sicurezza.
Attentione! Il prodotto non vanno esposte a condizioni dannose. Evitare p.es.
il contatto con sostanze corrosive e aggressive (come ad esempio: acidi, basi,
flussanti per saldatura, oli, detergenti) ed evitare l’esposizione alle alte tempe-
rature e le scintille.
TEMPERATURA D’UTILIZZO
La temperatura d’utilizzo permanente del prodotto (asciutto) va da circa
–30°C a +60°C.
DURATA E SOSTITUZIONE
La durata di vita del prodotto dipende sostanzialmente dalla tipologia e dalla
frequenza d’impiego nonché da influssi esterni.
Scaduta la durata d’uso, ma al più tardi alla scadenza della durata di vita
massima, il prodotto deve essere ritirato dall’uso.
Massima durata di vita del prodotto a condizioni di im-magazzinamento
ottimali (cfr. il punto Immagazzinamento) e se non utilizzato: Non è nota
nessuna limitazione.
Utilizzo occasionale: Durata di vita in caso di utilizzo occasionale e corretto
(Uso in combinazione con corde pulite), senza tracce evidenti di usura e a
condizioni di immagazzinamento ottimali: 10 anni.
Utilizzo frequente o a condizioni estreme:
Con utilizzo frequente e prestazioni di funzionamento molto elevate, ad es.
corde sporche, la durata di utilizzo può essere ridotta notevolmente, con
utilizzo estremo anche fino a meno di 2 anni.
Per principio l‘apparecchio di assicurazione deve essere scartato
immediatamente nei seguenti casi:
- dopo caduta e battuta sul suolo da grande altezza,
- alla formazione estrema di rigature e / o deformazioni,
- Formazione di spigoli vivi dovuta ad abrasione del materiale
- alla presenza di danneggiamenti o disfunzioni.
CONSERVAZIONE E PULIZIA
Immagazzinamento: Immagazzinare il prodotto in un luogo fresco e asciutto,
non esposto ai raggi solari e fuori da contenitori di trasporto. Evitare il
contatto con sostanze chimiche (attenzione: acido delle batterie!)
Pulizia: Pulire i prodotti sporchi in acqua tiepida (se necessario anche con
del sapone neutro). Se necessario si possono usare anche dei disinfettanti
non alogeni comunemente disponibili in commercio.
Attenzione: la mancata osservanza delle presenti istruzioni per l’uso può
comportare pericolo di morte!
MARCATURE SUL PRODOTTO
Fabbricante: EDELRID
Descrizione del prodotto: Apparecchio di frenata secondo norma EN 15151-2
Modello
Pittogramma per il corretto inserimento della corda
Simbolo i: leggere e osservare attentamente gli avvertimenti e le istruzioni
Gamma di diametri espressi in mm delle corde da impiegare
Numero del lotto e anno di fabbricazione
I nostri prodotti vengono realizzati con la massima cura. Qualora uno dei
nostri prodotti dovesse tuttavia dare motivo di giustificato reclamo si prega di
indicare il numero di lotto del prodotto.
Con riserva di modifiche tecniche.
Ente di certificazione: (TÜV SÜD Product Service GmbH, 80339 Monaco,
Germania)
Remapparaat conform EN 15151-2, type 2 voor de zekering van een
voor- resp. naklimmer, voor het zekeren bij topropen en voor afdalen
resp. abseilen bij het klimmen.
AANWIJZINGEN VOOR GEBRUIK, VEILIGHEID, LEVENSDUUR, BEWAREN
EN ONDERHOUDEN
Deze gebruiksaanwijzing bevat belangrijke aanwijzingen. Voor het gebruik van
dit product moeten deze inhoudelijk zijn begrepen.
Bij het bergbeklimmen, klimmen en werken in hoogtes en dieptes kunnen
door invloeden van buitenaf vaak niet-herkenbare risico‘s en gevaren
ontstaan. Ongelukken kunnen niet worden uitgesloten. Gedetailleerde en
omvangrijke informatie kan worden gevonden in de overeenkomstige
vakliteratuur. De volgende gebruiksinformatie is belangrijk voor een vakkundig
en op de praktijk gericht gebruik. Deze informatie kan echter geen vervanging
vormen voor ervaring, eigen verantwoordelijkheid en kennis omtrent de
gevaren die kunnen ontstaan bij het bergbeklimmen, klimmen en werken in
hoogtes en dieptes en ontslaat de gebruiker niet van het dragen van
persoonlijke verantwoordelijkheid. Het gebruik is alleen getrainde en ervaren
personen of onder competente begeleiding en toezicht toegestaan.
Het apparaat mag uitsluitend worden gebruikt door getrainde en ervaren
personen of onder competente begeleiding en toezicht. De fabrikant
aanvaardt geen aansprakelijkheid in geval van misbruik en/of verkeerd. De
gebruiker resp. de verantwoordelijke draagt in alle gevallen de
verantwoordelijkheid en het risico.
PRODUCTSPECIFIEKE INFORMATIE
1. Onderdelen:
a. Touwsleuven
b. Duimbeugel
c. Draadbeugel
2. Werking van het apparaat afhankelijk van het klimgewicht en de
touwdiameter (zie afb. 2):
OPGELET: Bij hogere gebruikersgewichten en
Voor elke combinatie klimmer - touw - karabijnhaak moet een test van de
remmende werking in en veilige omgeving (afspronghoogte) worden
uitgevoerd.
3. Plaatsen van het touw:
Steek de (sen) door de touwsleuf/touwsleuven en leg ze in de karabiner.
Let erop, dat de duimbeugel van de zekeraar af wijst. Het apparaat moet
met een karabiner met sluitborging aan de bevestigingslus van de
klimgordel worden bevestigd.
4. Wij raden aan een karabiner van het type HMS Strike FG of HMS Strike
Slider FG te gebruiken. Bij de keuze van een alternatieve karabiner dient
erop gelet te worden, dat een HMS-karabiner (peervormig) met borging
wordt gebruikt, zo mogelijk met draaibeveiliging. Het zekeringsapparaat
moet aan de brede kant van de karabiner zitten. Als de smalle/puntige
kant van de karabiner tegen het zekeringsapparaat aan zit, kan dit de
remwerking beperken.
5. Zekering bij voorklimmen / topropen:
Bij het zekeren van een voorklimmer of een naklimmer bij het topropen kan
het touw met de duimmethode (afb. 5a) worden uitgegeven. Bij de
duimmethode wordt het zekeringsapparaat omhoog getrokken aan de
duimbeugel met de remhand (de hand, die het remtouw omsluit) en wordt
het touw met de geleidingshand uit het apparaat getrokken. Bij inhalen van
het touw (afb. 5b) wordt het touw ingehaald door de geleidingshand, met
de remhand wordt het touw door het zekeringsapparaat getrokken.
6. Het remtouw moet te allen tijde door de hele remhand worden omsloten.
Als over het lichaam wordt gezekerd, mogen de twee uiteinden niet met
één hand worden omvat. Wanneer er geen touw wordt uitgegeven of
ingehaald, moet de remhand zich onder het zekeringsapparaat bevinden en
de duim van de remhand naar het apparaat wijzen. Als deze regels (afb. 6a,
6b, 6c, 6d) niet worden opgevolgd, bestaat levensgevaar!
7. Een klimmer over het lichaam laten afdalen:
Om een klimmer af te laten dalen, moet het apparaat worden ontgrendeld.
Hiertoe kan het zekeringsapparaat aan de duimbeugel omhoog worden
getrokken met de duimmethode om doorvoer van het touw mogelijk te
maken (afb. 7a). Als alternatief kan de kantelmethode worden gebruikt (afb.
7b): hierbij wordt het zekeringsapparaat met de duim en wijsvinger van de
geleidingshand gekanteld en ontgrendeld. In beide gevallen moet de
remsnelheid met de remhand worden geregeld.
8. Op afb. 8a t/m 8b worden ongeoorloofde, verkeerde manieren van zekeren
van naklimmers getoond.
9. Abseilen:
Voor abseilen raden wij aan het zekeringsapparaat om te draaien, de
duimbeugel wijst dan dus naar het lichaam (afb. 9a). Bovendien is het
raadzaam om een prusiklus te gebruiken voor het nazekeren.
Het touw kan ook op dezelfde wijze als de voorklimzekering in het
zekeringsapparaat worden gelegd, zoals beschreven onder 3 (afb. 9b). Bij
gebruik van een ongunstige combinatie van karabiner, zekeringsapparaat
en touw wordt met deze methode mogelijk te weinig of juist teveel touw
doorgelaten. Vóór gebruik moet de compatibiliteit in een veilige omgeving
worden gecontroleerd .
10. Let op: bij het abseilen moet de remhand steeds om het remtouw worden
gehouden (afb. 10).
Let op: touwuiteinden moeten bij abseilen en afdalen voorzien zijn van
stopperknopen (afb. 10)
11. Het touw moet vrij van kronkels zijn en ordelijk in een touwzak liggen voor
een optimale hantering bij het zekeren.
12. Bij lichaamszekering in routes met een lengte van meerdere touwen dient
erop te worden gelet, dat er zich tussen zekeringsapparaat en klimmer
steeds ten minste een tussenzekering bevindt.
Zie de productvideo / homepage voor meer informatie
Werkings- en veiligheidscheck
Het is de verantwoordelijkheid van de gebruiker om vóór het gebruik, in een
veilige omgeving (vlak bij de grond c.q. op afspringhoogte) te controleren of
de gebruikte combinatie van zekeringsapparaat – zekeringskarabiner –
klimtouw(en) zonder problemen functioneert. Bij een aantal van de
beschreven toepassingen kunnen de werkingseigenschappen (bijv. de
remwerking) variëren vanwege de verschillende karabinervormen of
touwdiameters en -oppervlakken. Vóór het zekeren resp. het abseilen moet
worden gecontroleerd of alle onderdelen juist zijn aangebracht en
probleemloos werken en moet de remwerking van het apparaat worden
gecontroleerd.
Gladde touwen, vocht of verijzen kunnen de remmende werking van het
apparaat negatief beïnvloeden.
OPGELET! Het remtouw moet te allen tijde door de hele remhand worden
omsloten!
Te gebruiken typen touw
Voor het voorklimmen mogen uitsluitend dynamische touwen conform EN 892
worden gebruikt. Zie afb. 2 voor toegestane diameters.
De werkelijke touwdiameter kan een afwijking van +- 0,2 mm hebben ten
opzichte van de nominale, door de fabrikant opgegeven diameter. Het gebruik
van statische touwen is alleen voor het zekeren met topropen of voor het
dalen resp. abseilen van een persoon toegestaan, echter niet voor het
zekeren van een voorklimmer! Slappe touwen moeten worden vermeden.
ALGEMENE AANWIJZINGEN BIJ HET UITKIEZEN VAN HET AANSLAGPUNT,
VEILIGHEID, LEVENSDUUR, OPSLAG, ONDERHOUD EN KENMERKEN
VEILIGHEIDSAANWIJZINGEN
Bij de combinatie van dit product met andere bestanddelen bestaat het
gevaar dat de gebruiksveiligheid van de tegenpartij wordt verminderd.
Voor en na het gebruik moet het product op eventuele beschadigingen (bijv.
vervorming, scheuren en corrosie) worden gecontroleerd, de gebruiksklare
toestand en het juist functioneren moeten worden gewaarborgd.
Het product moet onmiddellijk worden afgedankt als met betrekking tot de
gebruiksveiligheid ook maar de geringste twijfel bestaat.
Opgelet! De producten mogen niet aan schadelijke invloeden worden
blootgesteld. Daaronder vallen het contact met etsende en agressieve stoffen
(bijv.: zuren, logen, soldeerwater, oliën, reinigingsmiddelen) evenals extreme
temperaturen en wegspringende vonken.
GEBRUIKSKLIMAAT
Het product mag (in droge toestand) continu worden gebruikt bij
temperaturen van ca. -30°C t/m +60°C.
LEVENSDUUR EN VERVANGEN
De levensduur van het product is in principe afhankelijk van de wijze en
frequentie van het gebruik evenals invloeden van buitenaf.
Na afloop van de gebruiksduur resp. na afloop van de maximale levensduur
moet het product aan het gebruik onttrokken worden.
Maximale levensduur bij optimale opslagvoorwaarden (gebruik met schone
touwen) en zonder gebruikmaking: Geen beperking bekend.
Incidenteel gebruik: bij incidenteel, vakkundig gebruik zonder herkenbare
slijtage en optimale opslagvoorwaarden: 10 jaar.
Veelvuldig of extreem gebruik:
Bij regelmatig gebruik en een zeer hoge werkbelasting, bijv. met vuile touwen,
kan de levensduur aanmerkelijk worden verkort, bij extreem gebruik ook tot
minder dan 2 jaar.
In principe moet het zekeringsapparaat direct apart worden gelegd
- na een val van grote hoogte,
- bij extreme krasvorming en/of deformatie,
- als scherpe kanten zijn ontstaan door afslijten van materiaal
- bij beschadigingen of functionele storingen.
BEWAREN, TRANSPORTEREN EN ONDERHOUDEN
Bewaren: Koel, droog en tegen daglicht beschermd, buiten transportbakken.
Geen contact met chemicaliën (opgelet: accuzuur!).
Reinigen: vervuilde producten reinigen in handwarm water (indien nodig met
neutrale zeep). In de handel gebruikelijke, niet halogeen bevattende
desinfecteermiddelen kunnen, indien gewenst, worden gebruikt.
Attentie: Bij het niet in acht nemen van deze gebruiksaanwijzing bestaat
levensgevaar!
AANDUIDINGEN OP DE PRODUCT
Fabrikant: EDELRID
Productidentificatie: remapparaat conform EN 15151-2
Model: productnaam
Pictogram voor het correct plaatsen van het touw
i-symbool: de waarschuwingen en aanwijzingen dienen te worden gelezen en
in acht genomen te worden
Diameterbereik van het te gebruiken touw in mm
Chargenummer met Fabricagejaar
Onze producten worden met de grootste zorgvuldigheid gefabriceerd. Indien
er desondanks aanleiding tot terechte bezwaren bestaat, vragen wij om
vermelding van het chargenummer.
Technische veranderingen voorbehouden.
Testinstituut: TÜV SÜD Product Service GmbH, 80339 München, Duitsland
Braking device acc. to EN 15151-2, Type 2 for securing of a lead climber
or top rope climber, for securing with rope deflection (top roping) and
for lowering or abseiling during climbing.
INSTRUCTIONS FOR USAGE, SAFETY, LIFESPAN, STORAGE AND CARE
This information leaflet contains important information which must be
understood before the product is used.
Mountaineering, climbing and working at heights and in depths often harbour
hidden dangers and risks caused by external influences. Risk of accidents can
never be excluded. For more detailed and comprehensive information, please
refer to relevant special literature. The following instructions are important to
ensure appropriate and correct use of the equipment. However, they cannot
replace experience, responsible behaviour and awareness of the risks
inherent in mountaineering, climbing and working at heights and in depths
and do not release the user from any personal responsibility.
Use of the equipment is only permitted to fit and experienced individuals or
under appropriate guidance and tuition.
Prior to first use the user must familiarize in safe surroundings with the
function of the device.
The manufacturer cannot be held liable if the equipment has been abused or
used incorrectly. All risks and responsibilities are borne by the user at all
times.
The responsibility and risk in all cases lie with the user or persons responsible
for him.
PRODUCT-SPECIFIC NOTES
1. Components:
a. Rope slots
b. Thumb bracket
c. Wire bracket
2. Function of the device depending on the weight of the climber and the
rope diameter (see Fig. 2):
ATTENTION: The brake force of the device is reduced with high user weight
and low rope diameter.
Thus, a brake test in safe surroundings (safe jump height) is required for
each combination of climber, rope and karabiner.
3. Inserting the rope:
Feed rope sling(s) through the rope slot(s) and attach karabiner. Be sure
the thumb bracket points away from the person securing others. The
device must be attached to the tie-in loop of the climbing harness by
means of a karabiner with snap-action automatic gate.
4. We recommend using an HMS Strike FG or HMS Strike Slider FG karabiner.
Wenn selecting an alternative karabiner type, be sure an HMS automatic
gate karabiner (pear shaped), if possible with turning preventer, is used and
that the securing device is attached on the wide end of the karabiner. A
small/pointed karabiner attached to the securing device may impair the
brake function.
5. Securing during lead climbing / top-rope securing:
If a lead climber or top rope climber is secured, the rope may be handed
out with the thumb method (Fig. 5a). In the thumb method, the braking
hand (hand holding the braking rope) holds the securing device up at the
thumb bracket, while the guiding hand pulls the rope from the device. To
draw the rope back (Fig. 5b), the guiding hand pulls the rope in; while the
braking hand pulls the rope through the securing device.
6. At all times, the brake rope must be held completely with the braking hand!
If securing is carried out in front of the body, the ropes must not be held
with one hand only. If rope is neither given out nor drawn back, the braking
hand must be positioned below the securing device and the thumb of the
braking hand must point to the device. Non-observance of any of these
rules (Fig. 6a, 6b, 6c, 6d) may result in fatal accidents!
7. Securing a descending climber with your body:
To secure a descending climber, the device must be unlocked. This may be
done by employing the thumb method, in which the securing device is
pulled upward at the thumb bracket, thereby allowing the rope to run
through (Fig. 7a). Alternatively, the tilt method may be employed (Fig. 7b):
The securing device is tilted by pointer and thumb of the guiding hand and
is thereby unlocked. In both cases the brake speed is controlled by the
braking hand.
8. Fig. 8a and 8b illustrate inadmissible faulty operations for securing of top
rope climbers.
9. Abseiling:
For abseiling we recommend to turn the securing device around so that the
thumb bracket points to the body (Fig. 9a). Additionally, use a Prusik sling
for back securing.
The rope can also be inserted in the securing device as described under
item 3 (securing a lead climber) (Fig. 9b). If an unfavourable combination
of karabiner, securing device and rope is employed, the rope‘s run may
either be inhibited or too fast. Check the compatibility of the combination,
using it in a safe environment.
10. Attention: During abseiling always hold the brake rope with the braking
hand (Fig. 10).
Attention: For abseiling and descend climbing secure the rope ends by
means of stop knots (Fig. 10)
11. For optimum handling for securing, the rope should lie in a rope sack in
orderly, unconfused manner.
12. If you secure others with your body in a multi rope length route, be sure at
least one intermediate securing point lies between the securing device
and the climber.
For further information refer to the product video / home page
Functional and Safety Check
It is the responsibility of the user to check the proper function of the
combination of securing device, securing karabiner and climbing rope(s) in a
safe environment (near the ground / at jump height). The operating
properties may vary with some of the applications described above (e. g.
brake action); this is due to different karabiner geometries or rope diameters
and surfaces.
Before securing or abseiling, check the correct attachment of the device as
well as the proper function and brake action of the device.
Smooth ropes, moisture or icing may negatively influence the braking effect
of the device.
ATTENTION - At all time the brake rope must be held completely with the
braking hand!
Rope types to be used
For lead climbing exclusively use dynamic ropes according to EN 892.
Diameter range see Fig. 2. The actual rope diameter may differ from the rated
diameter indicated by the manufacturer by up to ±0.2 mm. Use of static
ropes is allowed for securing with rope deflection (top roping) or for lowering/
abseiling of a person only, but not for securing of a lead climber! Avoid
sagging of the rope.
GENERAL INFORMATION ON CHOOSING AN ANCHOR POINT, SAFETY,
PRODUCT LIFE, STORAGE, CARE AND IDENTIFICATION
SAFETY NOTICES
When combining this product with other components, the safety aspects of
the products may interfere with each other.
Before and after use, check the device for signs of damage (e. g. deformation,
fissures and corrosion); ensure its fitness for use and proper functioning. The
equipment must be discarded immediately if there is even the slightest doubt
as to its serviceability.
Warning! The products must be kept away from damaging environments. This
includes contact with abrasive and aggressive substances (e.g. acids, alkalis,
soldering water, oils, cleaning agents), as well as extreme temperatures and
flying sparks.
CLIMATE REQUIREMENTS
The permanent use temperature of the product (in dry condition) ranges from
approx. -30°C to +60°C.
LIFESPAN AND REPLACEMENT
The lifespan of the product mainly depends mainly on the way and frequency
in which it is used and external influences.
When the usable period has elapsed or latest at the end of the maximum
service life, the product must be removed from use.
Maximum lifespan under optimal storage conditions (see section on
Storage) and without use: No limitations known.
Occasional use: Occasional and appropriate use without obvious wear (Use
with clean ropes) and tear and with optimal storage:10 years.
Frequent or extreme use
If used frequently at very high workload, e. g. with contaminated ropes, the
servicelife may be reduced substantially; in case of extreme use it may be
less than 2 years.
Be sure to remove the securing device from service immediately
- if it has dropped and hit the ground from high altitude,
- if extreme grooving and/or deformation has occurred,
- sharp edges from erosion of material
- if the device is damaged or malfunctions.
STORAGE AND CARE
Storage: Store in a cool, dry, dark place outside transport containers. Avoid
contact with chemicals (caution: battery acid!)
Cleaning: Clean soiled products in luke-warm water (if necessary, use
pH-neutral soap). If required, halogen-free commercial desinfectants may be
used.
Warning! Failure to follow these instructions may endanger life!
PRODUCT INFORMATION FOR THIS ITEM
Manufacturer: EDELRID
Product designation: Braking device according to EN 15151-2
Model: Product name
Diameter range in mm of ropes to be used
i-Symbol: Warning notices and instructions must be read and observed
Pictorial for correct insertion of the rope
Lot number with year of manufacture
Our products are manufactured with the utmost care. However, should any of
our products give cause for a justified complaint, please advise us of the lot
number.
We reserve the right to make technical amendments.
Testhouse: TÜV SÜD Product Service GmbH, 80339 Munich, Germany
Appareil de freinage conforme à la norme EN 15151-2, de type 2, pour
l’assurage du premier ou du second de cordée, pour l’assurage par
renvoi de corde (ancrage) et pour la descente ainsi que la descente en
rappel lors de l’escalade ou l’alpinisme.
INFORMATIONS RELATIVES À L’UTILISATION, À LA SÉCURITÉ, À LA
DURÉE DE VIE, AU STOCKAGE ET À L’ENTRETIEN
Le présent mode d’emploi contient des informations importantes quant à
l’utilisation de ce produit et doit avoir été lu et compris dans son intégralité.
L’alpinisme, l’escalade et le travail en hauteur et en profondeur comportent
des risques et dangers imprévisibles dus à des influences extérieures. Des
accidents ne peuvent pas être exclus.
Pour des informations détaillées, veuillez lire la littérature spécialisée
appropriée. Les remarques d’utilisation suivantes sont indispensables pour
une application conforme et correcte dans la pratique. Cependant, elles ne
peuvent jamais substituer l’expérience, la propre responsabilité et les
connaissances en termes de dangers d’alpinisme, d’escalade et de travail en
hauteur et en profondeur et ne vous dégagent pas de la conscience
personnelle quant aux risques. L’utilisation est réservée à des personnes
entraînées et expérimentées ou avec des instructions et sous surveillance
appropriées. Avant la première utilisation, l’utilisateur doit se familiariser avec
le fonctionnement de l’appareil dans un environnement sûr.
INFORMATIONS SPÉCIFIQUES AU PRODUIT
1. Composants :
a. fentes prévues pour la corde
b. anse du pouce
c. anse métallique
2. Fonctionnement de l’équipement en fonction du poids du randonneur et du
diamètre du câble (voir fig. 2) :
ATTENTION : Lorsque le poids de l‘utilisateur est élevé et que le câble
présente un petit diamètre, la force de freinage de l’équipement diminue.
Pour chaque combinaison randonneur-câble-mousqueton, la force de
freinage doit impérativement être testée dans un environnement sûr (à une
distance raisonnable du sol).
3. IMise en place de la corde :
Faites passer la ou les boucles de la corde dans les fentes prévues à cet
effet et les accrocher dans le mousqueton. Veillez à ce que l’anse du
pouce ne soit pas orientée en direction de l’assureur. L’appareil doit être
accroché dans la boucle d’encordement du harnais avec un mousqueton
muni d’un dispositif de verrouillage par encliquetage.
4. IL’utilisation d’un mousqueton HMS Strike FG ou HMS Strike Slider FG est
recommandée. Si vous optez pour un autre mousqueton, veillez à utiliser
un mousqueton à verrouillage HMS (en forme de poire), si possible avec
protection anti-torsion, et assurez-vous que l’appareil d’assurage soit en
contact avec le côté large du mousqueton. Un mousqueton de forme
étroite/pointue en contact avec l’appareil d’assurage peut entraver l’effet
de freinage.
5. IAssurage de la tête de cordée/Assurage en moulinette :
Pour l’assurage d’un premier ou d’un second de cordée en moulinette, il
est possible de donner de la corde avec le pouce (fig. 5a). Avec cette
méthode, la main utilisée pour freiner (la main qui tient la corde de
freinage) tire l’appareil d’assurage en hauteur au niveau de l’anse du
pouce, tandis que la main utilisée pour guider extrait la corde de l’appareil.
Pour faire rentrer la corde (fig. 5b), la main utilisée pour guider récupère la
corde; la main utilisée pour freiner tire la corde à travers l’appareil
d’assurage.
6. ILa corde de freinage doit être tenue en permanence par la main complète
utilisée pour freiner. En cas d’assurage dynamique, les deux cordes ne
doivent pas être tenues d’une seule main. S’il n’est pas nécessaire de
donner ni de récupérer de la corde, la main utilisée pour freiner doit se
trouver en dessous de l’appareil d’assurage et le pouce de la main utilisée
pour freiner doit être orienté en direction de l’appareil. Danger de mort en
cas de non-respect de ces règles (fig. 6a, 6b, 6c, 6d) !
7. IDescente dynamique d’un grimpeur :
Pour effectuer la descente d’un grimpeur, l’appareil doit être déverrouillé.
Pour cela, l’appareil d’assurage peut être tiré vers le haut au niveau de
l’anse du pouce avec la méthode du pouce afin de permettre le passage de
la corde (fig. 7a). La méthode de basculement peut aussi être utilisée (fig.
7b) : pour cela, on bascule et on déverrouille l’appareil d’assurage avec
l’index et le pouce de la main utilisée pour guider. Dans les deux cas, la
vitesse de freinage se règle à l’aide de la main utilisée pour freiner.
8. ILes fig. 8a à 8b montrent des manipulations inappropriées et interdites
pour l’assurage de seconds de cordée.
9. IDescente en rappel :
Pour effectuer une descente en rappel, il est conseillé de retourner
l’appareil d’assurage, c’est-à-dire que l’anse du pouce est orientée en
direction du corps (fig. 9a). De plus, l’utilisation d’un nœud de Prusik est
recommandée pour l’assurage arrière.
Il est aussi possible de placer la corde dans l’appareil d’assurage tel que
cela est décrit au point 3 (assurage de la tête de cordée) (fig. 9b). En cas
d’utilisation d’une combinaison inappropriée comprenant mousqueton - ap-
pareil d’assurage - corde, il se peut que le passage de corde atteint avec
cette méthode soit trop faible ou trop fort. La compatibilité doit être
contrôlée dans un environnement sûr avant utilisation.
10. IAttention : lors d’une descente en rappel, la main utilisée pour freiner
doit toujours rester sur la corde de freinage (fig. 10).
Attention : lors d’une descente en rappel et d’une descente, sécuriser les
extrémités de la corde avec des nœuds d’arrêt (fig. 10)
11. IAfin de garantir la meilleure manipulation possible lors de l’assurage, la
corde doit être rangée convenablement dans un sac approprié sans faire
de vrille.
12. IEn cas d’assurage dynamique sur des circuits comptant plusieurs
longueurs de corde, veillez à ce qu’au moins un point d’ancrage
intermédiaire se trouve entre l’appareil d’assurage et le grimpeur.
Pour tout complément d’information, veuillez consulter la vidéo du produit/
notre site Internet.
Contrôle de fonctionnement et de sécurité
L’utilisateur est tenu de contrôler avant utilisation le fonctionnement
impeccable de la combinaison utilisée comprenant appareil d’assurage –
mousqueton d’assurage – corde(s) dans un environnement sûr (proximité du
sol/hauteur permettant de sauter). Pour certaines méthodes décrites, les
propriétés d’utilisation varient (par ex. effet de freinage) en raison de la
géométrie des mousquetons, du diamètre de la corde et de la surface de la
corde qui diffèrent d’un cas à l’autre. Avant chaque assurage ou descente en
rappel, contrôlez la pose correcte, le fonctionnement impeccable ainsi que
l’effet de freinage de l’appareil.
Les câbles lisses, l’humidité ou le givre peuvent influencer négativement
l’effet de freinage de l’appareil.
ATTENTION - La corde de freinage doit être constamment tenue fermement
par la main utilisée pour freiner !
Types de cordes à utiliser
Pour l’assurage du premier, seuls des câbles dynamiques conformes à la
norme EN 892 sont autorisés. Pour la gamme de diamètres, voir fig. 2.
Le diamètre réel de la corde peut présenter un écart de +/- 0,2 mm par
rapport au diamètre nominal du fabricant. L’utilisation de cordes statiques est
uniquement autorisée pour un assurage avec renvoi de corde (ancrage) ou
pour la descente ou la descente en rappel d’une personne, mais pas pour
l’assurage du premier ! Évitez les cordes lâches.
REMARQUES GÉNÉRALES EN MATIÈRE DE CHOIX DU POINT D’ANCRAGE,
SÉCURITÉ, LONGÉVITÉ, STOCKAGE, ENTRETIEN ET CARACTÉRISATION
CONSIGNES DE SÉCURITÉ
Si vous combinez ce produit à d’autres composants, il y a risque imminent
d’une influence négative réciproque en termes de sécurité d’utilisation.
Vérifier avant et après utilisation si le produit est éventuellement endommagé
(par ex. déformation, fissures et corrosion) afin de garantir qu’il est
opérationnel et qu‘il fonctionne correctement. Le produit doit être éliminé
immédiatement après la constatation d’un manque de sécurité et ce, même
s’il n’y a qu’un moindre doute.
Attention ! Les produits ne doivent pas être exposés à des influences
menaçantes. Excluez le contact avec des substances caustiques et
agressives (p. ex.: acides, lessives, eau de brasage, huiles, nettoyants) et
l’exposition aux températures extrêmes et aux flammèches.
CLIMAT D‘UTILISATION
La température d’utilisation permanente du produit (à l’état sec) se situe
entre env. –30 °C et +60 °C.
LONGÉVITÉ ET REMPLACEMENT
La longévité du produit dépend toujours du type d’utilisation et de la
fréquence de mise en oeuvre, mais aussi d’influences extérieures.
Après l’expiration de la durée d’utilisation ou après l’expiration de la durée de
vie maximale au plus tard, le produit doit être retiré de l’utilisation.
Longévité maximale dans des conditions de stockage optimales (cf. le point
Stockage) et sans utilisation : aucune restriction connue.
Utilisation occasionnelle : Si le produit est utilisé de manière conforme,
mais pas très souvent, s’il ne présente pas d’usure visible (utilisation avec
des cordes propres) et est stocké dans des conditions optimales : 10 ans.
Utilisation fréquente ou extrême :
En cas d’utilisation fréquente et de sollicitation très élevée, par ex. avec des
cordes salies, la durée d’utilisation peut être considérablement réduite,
jusqu’à 2 ans de moins pour une utilisation extrême.
En règle générale, l’assureur doit être immédiatement mis au rebut
- après une chute et s’il est tombé de très haut,
- en cas d’égratignures extrêmes et/ou de déformations,
- s’il présente des bords tranchants dus à l’usure des matériaux
- s’il est endommagé ou ne fonctionne plus comme il devrait.
RANGEMENT, TRANSPORT ET ENTRETIEN
Stockage: Stockez le produit au froid, au sec et protégé contre la lumière du
jour, hors des boîtes de transport. Evitez tout contact avec des substances
chimiques (attention: acide d’accumulateurs!).
Nettoyage: Les produits sales doivent être lavés à l’eau tiède (si nécessaire
avec un savon neutre).
Attention ! Si vous n’observez pas ce mode d’emploi, vous risquez des
blessures mortelles!
MARQUAGES SUR LE PRODUIT:
Fabricant: EDELRID
Désignation du produit : Appareil de freinage conforme à la norme EN 1515-2
Modèle : nom du produit
Gamme de diamètres pour les câbles à utiliser en mm
Symbole i : les informations d’avertissement et les instructions d’utilisation
doivent être lues et observées
Pictogramme expliquant la pose correcte du câble
Année de fabrication, le cas échéant avec numéro de série
Nos produits sont fabriqués avec le plus grand soin. Si vous avez malgré tout
une réclamation, veuillez nous indiquer le numéro du lot de fabrication.
Sous réserve de modifications techniques.
Vérification : TÜV SÜD Product Service GmbH, 80339 Munich, Allemagne
屁
DE Bremsgerät nach EN 15151-2, Typ 2 EN Braking device acc. to EN 15151-2, Type 2 FR Appareil de freinage conforme à la norme EN 15151-2, Type 2 NL Remapparaat conform EN 15151-2, type 2
JUL
2
EDELRID
88316 Isny im Allgäu
Germany
Tel. +49 (0) 7562 981 - 0
Fax +49 (0) 7562 981 - 100
mail@edelrid.de
www.edelrid.de
Prüfstelle, Testhouse, Vérification:
TÜV SÜD Product Service GmbH,
80339 München, Germany
Bremsgerät nach EN 15151-2, Typ 2
Braking device according to EN 15151-2, type 2
54564 11.14
IT Apparecchio di frenata sec. norma EN 15151-2, tipo 2
Dispositivo de freno según EN15151-2, tipo 2 para asegurar al primer
escalador de la cordada o al segundo, para asegurarlo con una
desviación de cuerda (top rope) y para bajar o rapelar a alguien durante
la escalada.
INSTRUCCIONES DE USO, SEGURIDAD, DURABILIDAD, ALMACENAJE Y
MANTENIMIENTO
Estas instrucciones de uso contienen indicaciones importantes cuyo
contenido debe comprenderse antes de utilizar este producto.
El alpinismo, la escalada y el trabajo en la altura y la profundidad conllevan
con frecuencia riesgos y peligros no detectables por influencias externas. No
se puede excluir la posibilidad de accidentes.
Información detallada y amplia se encuentra en la correspondiente literatura
técnica. La siguiente información de uso es importante para una aplicación
adaptada al material y a la práctica. Sin embargo, esto no puede sustituir en
ningún caso la experiencia, la responsabilidad propia y los conocimientos
sobre los peligros que se producen en el alpinismo, la escalada y el trabajo
en la altura y la profundidad y no liberan del riesgo que se p1-ha de asumir
personalmente. El uso sólo se permite a personas entrenadas y expertas o
con la correspondiente instrucción y supervisión. Antes del primer uso el
usuario debe familiarizarse con la función del dispositivo en un ambiente
seguro.
El fabricante rechaza toda responsabilidad en caso de uso indebido y/o
inadecuado. La responsabilidad y el riesgo corresponden en todos los casos
a los usuarios. En todo caso los usuarios, respectivamente los responsables,
asumen la responsabilidad y el riesgo.
INFORMACIÓN ESPECÍFICA DEL PRODUCTO
1. Componentes:
a. Ranuras para correas
b. Ojete para pulgar
c. Ojete de alambre
2. Segunda función del aparato dependiendo del peso del escalador y del
diámetro de la cuerda (véase fig. 2):
ATENCIÓN: En caso de que el peso del escalador sea mayor y el diámetro
de la cuerda menor se reduce el efecto de freno del aparato.
Para cada combinación escalador – cuerda – mosquetón es imperante
realizar una prueba del efecto de freno en un entorno seguro (altura de
salto).
3. Colocar la cuerda:
Pasar el lazo de la cuerda a través de las ranuras para correas y colocar el
mosquetón. Observar que el ojete para pulgar indique en dirección
contraria al asegurador. El aparato debe colgar de un mosquetón con
seguro de cierre en el lazo de amarre del arnés.
4. Se recomienda utilizar mosquetones HMS Strike FG o HMS Strike Slider
FG. Al elegir un mosquetón alternativo debe observarse que el mosquetón
de cierre HMS (en forma de pera) deba venir con un seguro de torsión y
que el dispositivo de seguridad esté en el lado ancho del mosquetón. Una
forma delgada o puntiaguda del mosquetón en el dispositivo de seguridad
puede limitar el efecto de freno.
5. Seguro en el inicio de la cordada / seguro toprope.
Al asegurar al primero o al segundo de la cordada en el toprope, es posible
dar más cuerda con el método de pulgar (fig. 5a). En el método de pulgar,
la mano frenante (mano que sostiene la cuerda frenante) empuja el
dispositivo de seguridad con el ojete para pulgar hacia arriba, mientras que
la mano guía retira la cuerda del equipo. Para enhebrar la cuerda (fig. 5b),
la mano guía recupera la cuerda, mientras que la mano frenante lleva la
cuerda a través del dispositivo de seguridad.
6. La cuerda de freno siempre debe estar rodeada por la completa mano de
freno. En caso de asegurar con el cuerpo, no debe agarrarse las dos
cuerdas con una sola mano. En caso de no soltar ni recuperar la cuerda, la
mano frenante debe encontrarse debajo del dispositivo de seguro y el
pulgar de la mano frenante debe indicar en dirección del equipo. En caso
de no cumplir con estas reglas (fig. 6a, 6b, 6c, 6d) se corre peligro de
muerte.
7. Soltar a un escalador desde el cuerpo:
Para soltar a un escalador debe desbloquearse el equipo. Para ello se
puede tirar con el método del pulgar del dispositivo de seguridad en el
ojete para pulgar hacia arriba a fin de permitir el paso de la cuerda (fig.
7a). Como alternativa se puede utilizar también el método de inclinación
(fig. 7b): Para ello se inclina el dispositivo de seguridad con el pulgar y el
índice de la mano guía y se lo desbloquea. En ambos casos, la velocidad de
frenado se la controla con la mano frenante.
8. Fig. 8a y 8b muestra un uso erróneo no permitido al momento de asegurar
a los siguientes en la cordada.
11. Rapelar:
Para rapelar se recomienda girar el dispositivo de seguridad, es decir, que
el ojete para pulgar indique en dirección del cuerpo (fig. 9a).
Adicionalmente se recomienda utilizar un lazo Prusik para asegurar a los
demás.
También es posible colocar la cuerda en el dispositivo de seguridad, tal
como se lo indica en el punto 3 (seguro de avance) (Fig. 9b). Al utilizar
una combinación desfavorable de mosquetones, dispositivo de seguridad
y cuerda puede ser posible de que en este método se alcance un paso
demasiado fuerte o demasiado ligero de la cuerda. La compatibilidad
debe comprobarse en un sector seguro antes de usarlo en la pared.
10. ATENCIÓN: En caso de rapelar siempre debe quedar la mano frenante en
la cuerda frenante (fig. 10).
ATENCIÓN: Asegurar los finales de las cuerdas para rapelar con nudos
frenantes (fig. 10)
11. Para el mejor manejo durante el seguro, la cuerda debe estar bien
colocada y sin torsión en un saco de cuerda.
12. En caso de asegurar las rutas de varias cordadas con el cuerpo debe
observarse que entre el dispositivo de seguridad y el escalador siempre
se encuentre un seguro intermedio.
Para informaciones adicionales véase vídeo de producto / página web.
Control de funciones y de seguridad
Está en la responsabilidad del usuario, controlar antes del uso el
funcionamiento perfecto de las combinaciones usadas entre dispositivo de
seguridad, mosquetón de seguridad y cuerda(s) de escalada en un entorno
seguro (cercano al suelo / altura suficiente para salvarse con un salto). En
algunas de las aplicaciones descritas, las características de manejo (p. ej. el
efecto de freno) varían a causa de diferentes geometrías de mosquetones o
de diámetros o superficies diferentes de cuerdas.
Antes de asegurar o de rapelar, debe controlarse el montaje y el
funcionamiento correcto así como el efecto frenante del dispositivo.
Cuerdas lisas, humedad y hielo pueden influir negativamente en el capacidad
de frenado del dispositivo.
¡ATENCIÓN! ¡La cuerda de freno siempre debe estar rodeada por la completa
mano de freno!
Tipos de cuerdas a usar
Para el primero de la cordada sólo debe usarse cuerdas y dinámicas según
EN 892. Informaciones acerca del diámetro véase fig. 2.
El diámetro real de la cuerda puede presentar una tolerancia de ± 0,2 mm en
relación al diámetro nominal del fabricante. Sólo se debe usar cuerdas
estáticas para asegurar al escalador con un desvío de cuerda (top rope) o
para bajar o rapelar a una persona, pero no para asegurar al primero de la
cordada. Tenga la cuerda bajo constante tensión.
INSTRUCCIONES PARA LA ELECCIÓN DEL PUNTO DE ANCLAJE,
SEGURIDAD, VIDA ÚTIL, ALMACENAJE, CUIDADOS Y EQUITETADO
INDICACIONES DE SEGURIDAD
En caso de combinar este producto con otros elementos existe el riesgo de
una reducción mutua de la seguridad de uso.
Además hay que asegurar el funcionamiento correcto y el estado aplicativo
del mismo (p.ej. deformación, fisuras y corrosión). El producto debe ser
eliminado inmediatamente si existe la más leve duda con respecto a su
seguridad de uso.
¡Atención! No se permite exponer los productos a influencias dañinas. Esto
comprende el contacto con sustancias cáusticas y agresivas (p.ej. ácidos,
lejías, agua para soldar, aceites, productos de limpieza), así como
temperaturas extremas y la proyección de chispas.
CLIMA DE USO
La temperatura de uso permanente del producto (en estado seco) abarca de
aprox. –30°C hasta +60°C.
VIDA ÚTIL Y SUSTITUCIÓN
La vida útil del producto depende esencialmente del modo y de la frecuencia
de uso, así como de las influencias externas.
Después de finalizar el tiempo de uso o, a más tardar, después de finalizar la
máxima vida útil, es importante dejar de utilizar el producto.
Máxima vida útil en condiciones de almacenamiento óptimas (ver punto
Almacenamiento) y sin ser utilizado: No se conoce restricción alguna.
Uso ocasional: En caso de uso apropiado ocasional sin desgaste perceptible
(Uso con cuerdas limpias) y en condiciones de almacenamiento óptimas: 10
años.
Uso frecuente o extremo:
En caso de usar demasiado el sistema o de haber una alta carga de trabajo,
p. ej. con cuerdas sucias, la vida útil puede reducirse drásticamente, en el
caso de un uso extremo incluso en menos de 2 años.
Básicamente hay que eliminar el dispositivo de seguridad inmediatamente
- después de una caída o un impacto de altas alturas,
- al existir claros indicios de corrosión, cuando los componentes mecánicos
móviles no presentan un funcionamiento perfecto.
- Filos por desgaste de material.
- en el caso de averías y fallos en el funcionamiento.
ALMACENAMIENTO Y MANTENIMIENTO
Almacenamiento: En un lugar fresco y seco, protegido contra la luz diurna,
fuera de recipientes de transporte. Sin contacto con sustancias químicas
(atención: ¡ácido para acumuladores!).
Limpieza: Limpiar los productos sucios en agua tibia (si es necesario, con
jabón neutro). En caso de necesidad, se podrán utilizar desinfectantes
corrientes en el mercado que no contengan halógenos.
Atención: ¡Peligro de muerte en caso de incumplimiento de estas
instrucciones de uso!
INDICACIONES EN EL PRODUCTO
Fabricante: EDELRID
Denominación del producto: Dispositivo de freno según EN 15151-2
Modelo: nombre del producto
Diámetro en mm de las cuerdas a usar
Símbolo i: las advertencias e instrucciones se tienen que leer y observar
Pictograma para colocar correctamente la cuerda
Número de lote y año de fabricación
Nuestros productos se fabrican con el máximo esmero. En caso de que, a
pesar de todo, tuviera alguna reclamación justificada, le rogamos que indique
el número de lote.
Salvo modificaciones técnicas.
Oficina verificadora: TÜV SÜD Product Service GmbH, 80339 Munich, Alemania
ES Dispositivo de freno según EN 15151-2, tipo 2
1
A
B
C
3
11,0
10,4
9,8
9,2
8,6
120kg
40kg
80kg
60kg
100kg
mm
2
4
5a 5c
5b
0-60°
>60°
6a 6b
6c
7b7a
9a
9b
10
11b11a
12b12a
8a 8b
Brems iht. EN 15151-2, type 2 til sikring av person på led eller
andremann, til sikring på topptau og til nedfiring eller rappellering ved
klatring.
ANVISNINGER OM BRUK, SIKKERHET, LEVETID, LAGRING OG
VEDLIKEHOLD
Denne bruksanvisningen inneholder viktig informasjon. Innholdet i denne
informasjonen må være forstått før produktet tas i bruk.
(Fjell)klatring og arbeid høyt oppe og langt nede innebærer ofte risiko og farer
gjennom ytre påvirkning som ikke kan forutses. Uhell kan ikke utelukkes.
Detaljert og omfattende informasjon finner man i den relevante
faglitteraturen. De følgende bruksanvisningene er viktige for korrekt og
adekvat bruk av utstyret. De kan imidlertid aldri erstatte erfaring, eget ansvar
og kunnskap om de farene som kan oppstå ved (fjell)klatring og arbeid høyt
oppe og langt nede, og de fritar ikke fra personlig risiko. Utstyret er bare
tillatt brukt av øvede og erfarne personer eller av personer som er under
veiledning og oppsyn.
Før første gangs bruk må brukeren gjøre seg kjent med bremsens funksjoner i
sikre omgivelser.
Produsenten har ikke noe ansvar ved misbruk og/eller feil bruk av utstyret.
Ansvaret ligger i alle tilfeller hos brukeren eller en eventuell annen ansvarlig
person.
PRODUKT-SPESIFIKK INFORMASJON
1. Deler:
a. Tauspor
b. Tommelbøyle
c. Trådbøyle
2. Utstyrets funksjon avhengig av klatrerens vekt og taudiameteren (se fig. 2):
OBS! Utstyrets bremsevirkning reduseres ved høy brukervekt og tynt tau.
For alle kombinasjoner av klatrer, tau og karabinkrok må bremsevirkningen
kontrolleres under sikre forhold (en høyde klatreren kan hoppe fra).
3. Legging av tau:
Før tauløkken(e) gjennom tausporene(e) og hekt den/dem på karabineren.
Pass på at tommelbøylen vender bort fra sikreren. Bremsen må hektes på
sentralløkken på klatreselen med en karabiner med snapplås.
4. Det anbefales at man bruker HMS Strike FG- eller HMS Strike Slider
FG-karabiner. Dersom du velger en annen karabiner, må du passe på at det
brukes en låsbar HMS-karabiner (pæreformet), helst med vridningssikring.
Sikringsbremsen må ligge mot den brede siden på karabineren. En smal/
spiss karabiner som ligger mot sikringsbremsen, kan redusere
bremsevirkningen.
5. Sikring på led / sikring ved topptauing:
Når en som klatrer på led, eller andremann på topptau skal sikres, kan
tauet gis ut med tommelmetoden (fig. 5a). Etter denne metoden trekker
bremsehånden (den hånden som holder i bremsetauet) bremsen oppover i
tommelbøylen, og ledehånden trekker ut fra bremsen. For å trekke inn
tauet (fig. 5b) drar ledehånden inn tauet, og bremsehånden trekker tauet
gjennom sikringsbremsen.
6. Hele bremsehånden må hele tiden være rundt bremsetauet. Dersom
sikringen skjer fra kroppen, må ikke begge tauene holdes med én hånd.
Dersom tauet hverken gis ut eller trekkes inn, må bremsehånden plasseres
under bremsen, og tommelen på bremsehånden må peke mot bremsen.
Dersom disse reglene ikke følges (fig. 6a, 6b, 6c, 6d), er det livsfare!
7. Nedfiring av en klatrer fra kroppen:
Når en klatrer skal fires ned, må bremsen låses opp. Her kan man trekke
sikringsbremsen oppover med tommelbøylen slik at tauet løper igjennom
(fig. 7a). Eventuelt kan man bruke vippemetoden (fig. 7b): Her vippes
bremsen over og løsnes med pekefingeren og tommelen på ledehånden. I
begge tilfeller styres bremsehastigheten med bremsehånden.
8. Fig. 8a til 8b viser eksempler på feilbruk som ikke er tillatt ved sikring av
andremann.
9. Rappellering:
Ved rappellering anbefales det at man snur sikringsbremsen, altså slik at
tommelbøylen peker mot kroppen (fig. 9a). I tillegg anbefales det å bruke
en prusikslynge til sikring bak.
Det er også mulig å legge tauet inn i sikringsbremsen som beskrevet under
3 (sikring av klatrer på led) (fig. 9b). Dersom det brukes en lite gunstig
kombinasjon av karabiner, sikringsbremse og tau, kan det skje at tauet
løper for sakte eller for fort ved bruk av denne metoden. Før bruk må
utstyrets kompatibilitet testes under sikre forhold.
10. Viktig: Ved rappellering skal bremsehånden alltid holdes på bremsetauet
(fig. 10).
Viktig: Sikre tauendene med stoppeknuter ved rappellering og nedfiring
(fig. 10)
11. Av hensyn til best mulig håndtering ved sikring bør tauet ligge uten å være
snodd i en taupose.
12. Ved kroppssikring på flertauslengderuter må man passe på at det er minst
en mellomsikring mellom sikringsbrems og klatrer.
Se produktvideo/hjemmeside for mer informasjon
Funksjons- og sikkerhetssjekk
Det er brukerens ansvar å teste at kombinasjonen av sikringsbremse – si-
kringskarabiner – klatretau fungerer feilfritt under sikre forhold (nær bakken /
i hoppehøyde). Ved enkelte av de beskrevne bruksvariantene varierer
bremseegenskapene (f.eks. bremsevirkningen) på grunn av forskjeller i
karabinergeometri eller taudiameter og -overflate.
Før sikring eller rappellering skal det alltid sjekkes at alt ligger riktig og
fungerer feilfritt. Bremsevirkningen til bremsen må også sjekkes.
Glatte tau, fuktighet eller isdannelse kan ha en negativ innflytelse på
apparatets bremseeffekt.
ADVARSEL! Bremsehånden må alltid holde helt rundt tauet!
Tautyper som kan brukes
For klatring på led må det kun brukes dynamiske tau iht. EN 892.
Diameterområde i fig. 2. Tauets faktiske diameter kan avvike +- 0,2 mm fra
diameteren oppgitt av produsenten. Bruk av statiske tau er kun tillatt ved
sikring på topptau eller ved nedfiring eller rappellering, men ikke ved sikring
av en klarer på led! Unngå slakt tau.
GENERELLE INFORMASJONER FOR VALG AV FESTEPUNKT, SIKKERHET,
LEVETID, LAGRING, PLEIE OG MERKING
SIKKERHETSANVISNINGER
Hvis man kombinerer dette produktet med andre bestanddeler, består det
fare for at brukssikkerheten til begge produktene blir svekket.
Før og etter bruk skal produktet kontrolleres for eventuelle skader (f.eks.
deformering, rifter og korrosjon), og det må sikres at det er i bruksklar stand
og at det fungerer riktig.
Før og etter bruk må produktet sjekkes for eventuelle skader for å være sikker
på at det er i brukbar tilstand og fungerer som det skal. Produktet må straks
utsorteres hvis det består den aller minste tvil om brukssikkerheten.
NB! Produktene må ikke utsettes for skadelig innflytelse. Som skadelig
innflytelse gjelder kontakt med etsende og aggressive stoffer (f.eks. syrer, lut,
loddevann, olje, vaskemidler), samt ekstreme temperaturer og gnistregn.
BRUKSKLIMA
Brukstemperatur ved langvarig bruk av produktet (i tørr tilstand) går fra ca.
–30°C til +60°C.
LEVETID OG UTSKIFTING
Levetiden til produktet er hovedsakelig avhengig av bruksmåte og -hyppighet
samt av ytre påvirkning.
Etter at brukstiden er utløpt eller senest når maksimal levetid for produktet er
nådd, må produktet ikke lenger brukes.
Maksimal levetid ved optimale lagringsbetingelser (se punktet om lagring) og
uten at produktet er i bruk: ingen kjent begrensning.
Ved bruk av og til: Når produktet blir brukt korrekt og av og til (Bruk med
rene tau), uten at man kan se noe slitasje og under optimale
lagringsbetingelser:
10 år.
Hyppig eller ekstrem bruk:
Ved hyppig bruk og svært høy belastning, f.eks. med tilsmussede tau, kan
levetiden reduseres betraktelig. Ved ekstrem bruk kan det reduseres til under
2 år.
Hovedsakelig skal bremsen kasseres umiddelbart.
- etter fall og støt fra store høyder
- ved ekstrem slitasje og/eller deformasjon
- Skarpe kanter på grunn av materialslitasje
- ved skade eller funksjonsforstyrrelser
OPPBEVARING, TRANSPORT OG VEDLIKEHOLD
Lagring: Kjølig, tørt og beskyttet mot dagslys, ikke i transportbeholdere.
Ingen kontakt med batterisyre!).
Rengjøring: Skitne produkter rengjøres i lunkent vann (om nødvendig med
nøytral såpe).
Vanlige desinfiseringsmidler som ikke inneholder halogen kan brukes om
nødvendig.
NB! Hvis man ikke tar hensyn til denne bruksanvisningen, består
livsfare!
BETEGNELSER PÅ PRODUKTET
Produktbetegnelse: Brems iht. EN 15151-2
Produsent: EDELRID
Produktbetegnelse:
Modell: produktnavn
Diameter i mm for de tauene som skal brukes
i-symbol: advarslene og anvisningene skal leses og følges
Piktogram som viser hvordan tauet skal legges
Batchnummer og produksjonsår
Våre produkter blir framstilt med den største nøyaktighet.
Hvis det skulle bestå grunn til berettigede reklamasjoner, ber vi om at du
angir charge-nummeret.
Vi forbeholder oss retten til å foreta tekniske forandringer.
Kontrollinstans: TÜV SÜD Product Service GmbH, 80339 München, Germany
Manuell bromsanordning enligt EN 15151-2, Typ 2 till säkring av förklätt-
rande eller efterföljande klättrare, till säkring med repomstyrning (topro-
ping) och till nersläppning resp. nerfirning under klättring.
INFORMATION OM ANVÄNDNING, SÄKERHET, LIVSLÄNGD, FÖRVARING
OCH VÅRD
Diese Bruksanvisning innehåller viktiga hänvisningar, innan produkten
används måste du förstå och sedan ovillkorligen följa dess innehåll.Klättring,
alpinism och djup- och höghöjdsarbete medför dolda, externa risker och faror.
Risken för olyckor får aldrig uteslutas. För mer detaljerad och förståelig
information, hänvisas användaren av produkten till mer ämnesrelaterad
läsning. Följande instruktioner är viktiga för att säkerställa ett säkert och
korrekt användande av utrustningen. Men trots instruktionerna, kan dessa
inte ersätta erfarenhet, ansvarsfullt beteende och förståelse för de risker
klättring, alpinism och djup- och höghöjdsarbete medför. Därför befriar
instruktionerna inte användaren från personligt ansvar för säkerheten.
Användandet av dessa produkter är endast avsett för tränade och erfarna
individer eller under vägledning och lärande. Före första användningen måste
användaren i säker omgivning göra sig förtrodd med apparatens funktion.
Tillverkaren kan inte hållas ansvarig om produkten används felaktigt eller
vårdslöst. Ansvar och bär risken i samtliga fall användaren eller
administratören.
PRODUKTSPECIFIKA HÄNVISNINGAR
1. Komponenter:
a. Repgenomföringar
b. Tumbygel
c. Trådbygel
2. Apparatens funktion beroende av klättrarens vikt och repets diameter (se
fig. 2):
OBS: vid hög klättrarvikt och tunn repdiameter avtar apparatens
bromsverkan.
För varje kombination av klättrare – rep – karbinhake måste bromsverkan o
3. Montering av repet:
För in repslingan (repslingorna) genom repgenomföringen
(repgenomförningarna) och häng in den (dem) i karbinhaken. Kontrollera
att tumbygeln pekar bort från säkraren. Anordningen måste hängas i
klätterselens förbindelseslinga med en karbinhake med snäpplåssäkring.
4. Vi rekommenderar användning av en HMS Strike FG eller HMS Strike Slider
FG karbinhake. Vid val av en alternativ karbinhake måste en HMS-låskarbin-
hake (päronformad), helst med säkring mot förvridning, användas och
säkringsanordningen måste ligga på den breda sidan av karbinhaken. En
smal/spetsigt formad karbinhake som ligger emot säkringsanordningen
kan påverka bromseffekten.
5. Säkring i ledande klättring / toprope-säkring
Vid säkring av en ledande klättrare eller efterföljande klättrare i toprope
kan repet matas med tummetoden (fig. 5a). Med tummetoden drar
bromshanden (handen som håller bromsrepet) säkringsanordningen uppåt
och styrhanden drar ut repet ur anordningen. För att dra in repet (fig. 5b)
drar styrhanden in repet; bromshanden drar repet genom säkringsanord-
ningen.
6. Bromsrepet måste alltid omslutas helt av bromshanden. Om kroppen
används till säkring så får de bägge repen ej hållas i en hand. Om repet
varken matas ut eller dras in så måste bromshanden befinna sig under
säkringsanordningen och bromshandens tumme peka mot anordningen.
Följs dessa regler (fig. 6a, 6b, 6c, 6d) ej så består livsfara!
7. Nerfirning av klättrare med kroppen:
Anordningen måste vara upplåst för nerfirning av en klättrare. Detta kan
göras med tummetoden genom att säkringsanordningen dras uppåt med
tumbygeln så att repet kan glida igenom (fig. 7a). Alternativt kan
tippmetoden användas (fig. 7b). Då tippas och låses säkringsanordningen
upp med styrhandens tumme och pekfinger. I bägge fallen måste
bromshastigheten styras med bromshanden.
8. Fig. 8a till 8b visar otillåtna felaktiga användningar vid säkring av
efterföljande klättrare.
9. Nerfirning:
Vid nerfirning rekommenderar vi att säkringsanordningen vänds, dvs.
tumbygeln visar mot kroppen (fig. 9a). Dessutom rekommenderas
användning av en prusikslinga som följesäkring.
Det är även möjligt att trä i repet som beskrivet i 3 (säkring av föregående
klättrare) i säkringsanordningen (fig. 9b). Används en olämplig kombination
av karbinhake, säkringsanordning och rep så kan det resultera i för låg eller
för hög repmatning med denna metod. Kompatibiliteten måste testas i
säker omgivning före användning.
10. Observera: Vid nerfirning måste bromshanden alltid omsluta bromsrepet
(fig. 10).
Observera: Repändar måste säkras med stoppknutar vid nerfirning
(fig. 10)
11. För bästa möjliga säkring bör repet ligga trasselfritt och ordentligt i en
repsäck.
12. Vid kroppssäkring i flerrepsrutter måste kontrolleras att det alltid finns
minst en mellansäkring mellan säkringsanordningen och klättraren.
Se produktvideo/hemsidan för mer information.
Funktions- och säkerhetskontroll
Användaren ansvarar för kontroll av felfri funktion hos den använda kombinati-
onen av säkringsanordning - säkringskarbinhake - klätterrep i säker omgivning
(nära marken, språnghöjd) före användningen. Vid vissa av de beskrivna
användningarna varierar egenskaperna (t.ex. bromseffekten) på grund av olika
karbingeometrier eller repdiametrar och repytor.
Före varje säkring resp. nerfirning måste korrekt genomförning av repet och
felfri funktion och bromseffekt kontrolleras.
Hala rep, fukt eller nedisning kan påverka anordningens bromseffekt negativt.
OBSERVERA - bromsrepet måste alltid omslutas helt av bromshanden!
Användbara reptyper
Till förklättringen är endast dynamiska rep enligt EN 892 tillåtna.
Diameterområde se fig. 2.
Den verkliga repdiametern kan uppvisa en avvikelse på +- 0,2mm från
tillverkarens angivna nominella diameter.tatiska rep får endast användas till
säkring med toprop eller till nerfirning av en person, ej till säkring av en
förklättrare! Undvik slaka rep.
INFORMATION OM ANVÄNDNING, SÄKERHET, LIVSLÄNGD, FÖRVARING,
VÅRD OCH IDENTIFIERING
SÄKERHETS FÖRESKRIFTER
När man kombinerar denna produkt med andra säkerhetsprodukter kan dessa
störa varandras fulla funktion.
Utrustningen måste kontrolleras för skador både före och efter användning
(t.ex. förformning, sprickor och korrosion). Man skall säkerställa att
utrustningen är brukbar och fullt funktionsduglig. Produkten skall bytas ut vid
minsta misstanke på felande funktionsduglighet.
Varning! Produkten skall hållas ifrån skadliga omgivningar. Detta omfattar
kontakt med frätande medel (syror, alkoholer, oljor och rengöringsmedel)
samt extrema temperaturer och gnistor.
TEMPERATUR FÖRESKRIFTER:
Den permanenta användningstemperaturen för produkten (i torrt tillstånd) är
–30°C till +60°C.
LIVSLÄNGD OCH BYTE
Livslängden är beroende av användnings frekvens och intensitet.
Efter användningstiden resp. senast när den maximala livslängden uppnås
måste produkten kasseras.
Maximal livslängd vid optimala lagringsvillkor (se punkt Lagring) och utan
användning: inga kända inskränkningar.
TILLFÄLLIG ANVÄNDNING.
Tillfällig användning utan några direkta skador och med optimala
förvaringsförhållanden ger produkten en livslängd på ca 10 år.
OFTA ELLER EXTREM ANVÄNDNING
Vid användning ofta och mycket hög arbetsbelastning, t.ex. med försmutsade
rep, kan användningstiden reduceras betydligt, vid extrem användning till och
med till under 2 år.
Principiellt måste bromsanordningen genast bytas
- efter fall och landning från hög höjd,
- vid extrem bulning och/eller deformering,
- vid bildning av skarpa kanter genom materialförbrukning,
- vid skador eller funktionsstörning.
FÖRVARING OCH VÅRD
Förvaring: Svalt, torrt och skyddat mot dagsljus, utanför transportbehållaren.
Ingen kontakt med kemikalier (observera: batterisyra!).
Rengöring
Rengör nedsmutsade produkter i ljummet vatten (vid behov med mild tvål).
Skölj omsorgsfullt. Torka produkten i rumstemperatur. Torktumlare resp
element får absolut inte användas!
Vid behov kan vanliga desinfektionsmedel utan halogen användas.
OBS! Om bruksanvisningen inte beaktas medför detta livsfara!
MARKERING PÅ KARBIN (SET MED INSYDDA KARBINHAKAR)
Tillverkare: EDELRID
Produktbeskrivning: Manuell bromsanordning enligt EN 15151-2,
Modell: Produktnamn
Diameter mellan de använda rep mm,
i-symbol: varningstexterna och bruksanvisningarna måste läsas och beaktas!
Piktogram för att infoga på repet,
Partinummer med tillverkningsår
Våra produkter tillverkas med största noggrannhet. Skulle det ändå finnas
anledning till klagomål, ber vi om uppgift om serienumret.
Med förbehåll för tekniska ändringar.
Prüfstelle: TÜV SÜD Product Service GmbH, 80339 München, Germany
Manuálna brzda podľa EN 15151-2, typ 2 pre zaisťovanie prvolezca alebo
druholezca, pre horné zaisťovanie s vratným bodom (tzv. toprope) a na
spúšťanie alebo zlaňovanie pri lezení.
NÁVOD NA POUŽITIE, BEZPEČNOSŤ, ŽIVOTNOSŤ, SKLADOVANIE A
ÚDRŽBU
Tento návod na použitie obsahuje dôležité pokyny, ktoré pred použitím tohto
výrobku musíte obsahovo pochopiť a ktoré musíte bezpodmienečne
dodržiavať.
Horolezectvo, lezenie, jaskyniarstvo a práce vo výškach a hĺbkach sú
nebezpečné aktivity, pri ktorých môžeme zapríčiniť sebe, či inej osobe úraz,
alebo dokonca smrť. Toto riziko nemôžeme vylúčiť. Detailnejšie a
komplexnejšie informácie môžete nájsť v odbornej literatúre. Nasledujúce
inštrukcie sú dôležité k popisu primeraného a správneho použitia výrobku,
nemôžu však nahradiť skúsenosti, príslušné školenia a primeraný výcvik a
tréning, ktorý spadá úplne do sféry vašej zodpovednosti. Tento produkt môžu
používať iba školené osoby, alebo osoby pod vedením školenej osoby. ersten
Pred prvým použitím sa používateľ musí zoznámiť s funkciou systému v
bezpečnom prostredí.
Vy osobne zodpovedáte za všetky možné riziká, ktoré môžu nastať pri
používaní, alebo následkom používania tohto výrobku. Ak nemôžete, alebo
nechcete túto zodpovednosť prijať, potom tento výrobok nepoužívajte.Vor der
POKYNY ŠPECIFICKÉ PRE VÝROBOK
1. Súčasti:
a. Otvor pre lano
b. Strmeň pre palec
c. Drôtový strmeň
2. Funkcie výrobku v závislosti od hmotnosti lezca a priemeru lana (viď obr.
2):
UPOZORNENIE: Pri vysokých hmotnostiach používateľov a malých
priemeroch lán klesá brzdný účinok výrobku.
Pre každú kombináciu lezec–lano–karabína sa bezpodmienečne musí
vykonať skúška brzdného účinku v bezpečnom prostredí (výška zoskoku).
3. Vloženie lana:
Prevlečte lanovú slučku/lanové slučky cez otvor/otvory pre lano a zaveste
do karabíny. Pritom dbajte na to, aby strmeň pre palec smeroval smerom
od zaisťujúceho spolulezca. Brzda sa musí zavesiť do viazacej slučky
horolezeckého úväzku karabínou so zaskakovacím zámkom.
4. Odporúčame použiť karabínu HMS Strike FG alebo HMS Strike Slider FG.
Pri voľbe alternatívnej karabíny dbajte na to, aby sa použila karabína HMS
(hruškovitého tvaru), pokiaľ možno s poistkou proti otočeniu, a aby
zaisťovadlo priliehalo k širokej strane karabíny. Úzky/špicatý tvar karabíny
priliehajúci k zaisťovadlu môže negatívne ovplyvniť brzdný účinok.
5. Istenie prvolezca / istenie metódou toprope:
Pri zaistení prvolezca alebo druholezca spôsobom toprope sa môže lano
podávať palcovou metódou (obr. 5a). Pri palcovej metóde ťahá brzdiaca
ruka (ruka, ktorá zviera brzdiace lano) zaisťovadlo za strmeň pre palec
nahor a vodiaca ruka vyťahuje lano z brzdy. Pre vtiahnutie lana (obr. 5b)
vťahuje vodiaca ruka lano; brzdiaca ruka pretiahne lano cez zaisťovadlo.
6.
Brzdiace lano musí byť stále úplne zovreté celou brzdiacou rukou. Ak sa istí
telom, nesmie zvierať jedna ruka obe laná. Ak lano nie je podávané ani
vťahované, musí sa brzdiaca ruka nachádzať pod zaisťovadlom a palec
brzdiacej ruky musí ukazovať smerom k brzde. Pri nedodržaní týchto
pravidiel (obr. 6a, 6b, 6c, 6d) hrozí smrteľné nebezpečenstvo!
7. Spúšťanie lezca cez telo:
Pre spúšťanie lezca sa musí brzda odistiť. To môžete vykonať tak, že ťaháte
zaisťovadlo palcovou metódou za strmeň pre palec nahor, čím umožníte
priechod lana (obr. 7a). Alternatívne môžete použiť metódu preklopenia
(obr. 7b): Pri tomto spôsobe sa zaisťovadlo ukazovákom a palcom vodiacej
ruky preklopí a odistí. V oboch prípadoch sa musí rýchlosť brzdenia riadiť
brzdiacou rukou.
8. Obr. 8a až 8b zobrazujú zakázané chybné použitie pri istení druholezcov.
9. Zlaňovanie:
Pre zlaňovanie odporúčame zaisťovadlo otočiť, tzn. strmeň pre palec
smeruje k telu (obr. 9a). Navyše sa odporúča použitie Prusíkej slučky pre
zadné istenie.
Možné je tiež vložiť lano do zaisťovadla tak, ako je popísané v bode 3
(istenie prvolezca) (obr. 9b). Pri použití nevhodnej kombinácie karabíny,
zaisťovadla a lana sa môže stať, že touto metódou docielite príliš malý
alebo príliš silný preklz lana. Kompatibilitu kombinácie preskúšajte pred
použitím v bezpečnom prostredí.
10. Pozor: Pri zlaňovaní nechajte brzdiacu ruku vždy na brzdiacim lane
(obr. 10).
Pozor: Pri zlaňovaní a spúšťaní zaistite konce lán koncovým zádržným
uzlom (obr. 10).
11. Pre optimálnu manipuláciu pri istení by lano nemalo byť prekrútené a malo
by správne ležať v batohu na lano.
12. Pri istení cez telo pri lezení na niekoľko dĺžok lana musíte dbať na to, aby
sa medzi zaisťovadlom a lezcom vždy nachádzalo minimálne jedno
postupové istenie.
Pre ďalšie informácie si pozrite video o produkte na našej internetovej stránke
Kontrola funkcie a bezpečnosti
Je zodpovednosťou užívateľa pred použitím skontrolovať bezchybnú funkciu
použitej kombinácie zo zaisťovadla, istiacej karabíny a horolezeckého lana/lán
v bezpečnom prostredí (blízko pri zemi / vo výške bezpečného zoskoku). Pri
niektorých popísaných použitiach sa kvôli rôznym tvarom karabín alebo
rôznym priemerom a povrchom lán líšia vlastnosti ovládania (napr. brzdný
účinok).
Pred každým zaisťovaním alebo zlaňovaním musíte skontrolovať správne
vloženie a bezchybnú funkciu, ako aj brzdný účinok systému.
Hladké laná, vlhkosť alebo námraza môžu brzdný účinok systému negatívne
ovplyvniť.
POZOR - brzdiace lano musí byť stále úplne zovreté celou brzdiacou rukou!
Použiteľné typy lán
Pre prvolezca sú povolené výhradne dynamické laná podľa EN 892. Rozsah
priemerov pozri obr. 2. Skutočný priemer lana môže vykazovať odchýlku +- 0,2
mm od menovitého priemeru výrobcu.
Použitie statických lán je povolené iba pre horné istenie s vratným bodom
(tzv. toprope) alebo pre spúšťanie alebo zlaňovanie jednej osoby, ale nie pre
istenie prvolezca! Zabráňte prevísaniu lana.
VŠEOBECNÉ POKYNY PRE BEZPEČNOSŤ, ŽIVOTNOSŤ, SKLADOVANIE,
OŠETROVANIE A ZNAČENIE
BEZPEČNOSTNÉ INŠTRUKCIE
Pokiaľ používate tento výrobok s inými komponentmi ubezpečt e sa, že si
vzájomne neodporujú.
Prekontrolujte výrobok pred a po každom použití (napr. deformácia, trhliny a
korózia). Vždy sa ubezpečte, že výrobok je funkčný.
Ak máte akékoľvek pochybnosti o bezpečnosti výrobku, okamžite ho vymeňte.
UPOZORNENIE: Chráňte tento výrobok pred kontaktom s abrazívnymi a
agresívnymi substanciami, ako sú napríklad kyseliny (kyselina z batérií!),
alkaloidy, kontaminovaná voda, olej a čistiace prostriedky, extrémne teploty a
lietajúce iskry.
TEPLOTNÉ POŽIADAVKY
Teplota pre trvalé používanie výrobku (v suchom stave) je v rozsahu cca
–30°C až +60°C.
ŽIVOTNOSŤ A VYRADENIE
Životnosť výrobku je závislá hlavne od spôsobu a frekvencie používania a tiež
od vonkajších vplyvov.
Po uplynutí doby upotrebiteľnosti alebo najneskôr po dosiahnutí maximálnej
životnosti výrobok už nesmiete používať.
Maximálna životnosť pri optimálnych podmienkach skladovania (pozri odsek
Skladovanie) a bez používania: Nie je známe žiadne obmedzenie.
Príležitostné používanie
Pri príležitostnom a vhodnom používaní, ako aj vhodnom skladovaní a bez
známok výrazného opotrebovania je maximálna životnosť výrobku 10 rokov.
Časté, alebo extrémne používanie
Pri častejšom používaní a veľmi vysokom pracovnom výkone, napr. so
znečistenými lanami, sa môže životnosť výrazne znížiť, pri extrémnom
používaní nemusí dosiahnuť ani 2 roky.
Brzda sa musí zásadne ihneď vyradiť:
- po páde a náraze z veľkej výšky,
- pri extrémnom tvorení rýh a / alebo deformáciách,
- ak existujú ostré hrany úberom materiálu,
- pri poškodení alebo poruchách funkcie.
SKLADOVANIE, TRANSPORT A STAROSTLIVOSŤ
Skladovanie
Skladujte v chlade, suchu bez prepravných obalov, chráňte pred denným
svetlom. Žiadny kontakt s chemikáliami (pozor: akumulátorová kyselina!).
Čistenie
Znečistené výrobky očistite vo vlažnej vode (v prípade potreby neutrálnym
mydlom).
V prípade potreby použite bežne predávané dezinfekčné prostriedky
neobsahujúce halogény.
UPOZORNENIE: NEDODRŽANIE TÝCHTO INŠTRUKCIÍ MÔŽE OHROZIŤ
ŽIVOT!
INFORMÁCIE O TOMTO VÝROBKU:
Výrobca: EDELRID
Označení produktu
: Manuálna brzda podľa EN 15151-2,
Modelové: Názov výrobku
Rozsah použiteľných priemerov lán v mm
i-symbol: čítajte a dodržujte varovné pokyny a návody
Piktogramy pre správne založenie lán
Možná rokom výrob s sériové číslo
Naše výrobky sa vyrábajú s veľkou dôkladnosťou. Ak by sa napriek tomu
našiel dôvod k oprávnenej reklamácii, prosíme o uvedenie čísla šarže.
Technické zmeny vyhradené.
Skúšobňa: TÜV SÜD Product Service GmbH, 80339 München, Germany
EN 15151-2-standardin, tyyppi 2, mukainen lukkiutumaton
laskeutumisväline liidaajan/kakkosen varmistamiseen, varmistamiseen
köyttä ohjaamalla (yläköydet) ja laskeutumiseen/laskemiseen
kiipeiltäessä.
KÄYTTÖTURVALLISUUS-, KÄYTTÖIKÄ-, VARASTOINTI JA HOITO-OHJEITA
Tämä käyttöohje sisältää tärkeitä ohjeita, jotka on luettava ja ymmärrettävä
ennen tämän tuotteen käyttöä. Ohjeita on ehdottomasti noudatettava.
Vuorikiipeilyyn, kalliokiipeilyyn sekä korkealla ja syvänteissä työskentelyyn
liittyy usein ulkopuolisista tekijöistä riippuvia piileviä riskejä ja vaaroja.
Yksityiskohtaisempia lisätietoja on saatavana asiaa käsittelevästä
ammattikirjallisuudesta. Seuraavat ohjeet ovat tärkeitä varusteiden
asianmukaisen ja oikea käytön kannalta. Ne eivät kuitenkaan koskaan voi
korvata kokemusta, vastuuntuntoa ja tietoisuutta vuorikiipeilyyn,
kalliokiipeilyyn sekä korkealla ja syvänteissä työskentelyyn liittyvistä vaaroista
eikä niiden käyttäminen vapauta käyttäjäänsä henkilökohtaisesta vastuustaan.
Varusteiden käyttö on sallittua vain kokeneille henkilöille tai asianmukaisessa
ohjauksessa ja valvonnassa. Käyttäjän on ennen välineen ensimmäistä
käyttöä tutustuttava välineen toimintaan turvallisessa ympäristössä.Valmistaja
ei ole vastuussa, mikäli tuotetta on käytetty väärin ja/tai sopimattomasti.
Kaikissa tilanteissa vastuu ja riski ovat käyttäjällä.
TUOTEKOHTAISET OHJEET
1. Osat:
a. Köysilovet
b. Peukalosanka
c. Metallilanka
2. Tuotteen toiminta kiipeilijän painosta ja köyden halkaisijasta riippuen (katso
kuva 2):
HUOMIO: Tuotteen jarruvoima heikkenee, kun käyttäjän paino on korkea ja
köysi ohut.
Jarruvoima on ehdottomasti testattava turvallisessa ympäristössä
(korkeudella, jossa on mahdollista hypätä alas) kaikkien kiipeilijä-köysi-
sukurengas-yhdistelmän kohdalla.
3. Köyden laittaminen:
Ohjaa köyden silmukka/silmukat köysiloven/lovien läpi ja ripusta
sulkurenkaaseen. Varmista, että peukalosanka osoittaa varmistajasta pois
päin. Väline on kiinnitettävä sulkurenkaan porttilukitusvarmistuksella
kiipeilyvaljaiden silmukkaan.
4. HMS Strike FG tai HMS Strike Slider FG -sulkurenkaan käyttö on
suositeltavaa. Muun sulkurenkaan valinnassa on kiinnitettävä huomiota
siihen, että käytetään mieluiten vääntövarmistimella varustettua
HMS-sulkurengasta (päärynän muotoinen) ja varmistin on sulkurenkaan
leveällä reunalla. Varmistimen vieressä oleva kapea/terävä sulkurengas voi
heikentää jarruvoimaa.
5. Varmistaminen alaköysi/yläköysikiipeilyssä:
Yläköysi- tai alaköysikiipeilyä varmistettaessa köyttä voidaan antaa
peukalomenetelmällä (kuva 5a). Peukalomenetelmässä jarrutuskäsi (käsi,
joka pitää kiinni jarruköydestä) vetää varmistinta peukalosangasta ylöspäin
ja toinen käsi vetää köyttä ulos varmistimesta. Köyden sisäänvetämiseksi
(kuva 5b) ohjauskäsi hakee köyden sisään; jarrutuskäsi vetää köyden
varmistimen läpi.
6. Jarruköyttä on koko ajan pideltävä koko jarrukädellä! Jos varmistetaan
kehon kautta, kumpaankin köyteen ei saa tarttua yhdellä kädellä. Jos köyttä
ei anneta ulos eikä vedetä sisään, on jarrukäden oltava varmistimen
alapuolella ja jarrukäden peukalon on osoitettava varmistimeen päin.
Näiden sääntöjen (kuva 6a, 6b, 6c, 6d) noudattamatta jättäminen
merkitsee hengenvaaraa!
7. Kiipeilijän laskeminen alas kehon kautta:
Välineen lukitus on poistettava kiipeilijän laskemiseksi alas. Sitä varten
voidaan peukalomenetelmän avulla vetää varmistin peukalosangasta ylös,
jotta köysi pääsee kulkemaan läpi (kuva 7a). Vaihtoehtoisesti voidaan
käyttää kippausmenetelmää (kuva 7b): Silloin varmistin kipataan ja lukitus
avataan ohjauskäden etusormella ja peukalolla. Jarrutusnopeutta on
kummassakin tapauksessa ohjattava jarrukädellä.
8. Kuvissa 8a - 8b esitetään, miten kakkosia ei saa varmistaa.
9. Laskeutuminen:
Laskeutumista varten suositellaan kääntämään varmistuslaite toisinpäin eli
peukalosanka osoittaa kehoa kohti (kuva 9a). Sen lisäksi on suositeltavaa
käyttää prusik-narusilmukkaa.
On myös mahdollista laittaa köysi varmistuslaitteeseen kohdassa 3
(alaköysikiipeily) kuvatulla tavalla (kuva 9b). Jos käytössä on epäsuotuisa
sulkurenkaan, varmistuslaitteen ja köyden yhdistelmä, voi käydä niin, että
köysi juoksee tätä menetelmää käytettäessä liian vähän tai liian paljon.
Yhteensopivuus on testattava turvallisessa ympäristössä.
10. Huomio: Jarrutuskäsi on laskeuduttaessa aina jätettävä jarrutusköydelle
(kuva 10).
Huomio: Varmista köyden päät laskettaessa ja laskeuduttaessa
stopparisolmuilla (kuva 10).
11. Jotta köyden käsittely varmistettaessa olisi helppoa, köyden tulisi olla
ilman sotkuja ja siististi köysipussissa.
12. Multi-pitch-kiipeilyssä on varmistuslaitteen ja kiipeilijän välissä on aina
oltava vähintään yksi välivarmistin.
Lisätietoja löytyy tuotevideosta/kotisivulta
Toiminta- ja turvallisuustarkastus
Käyttäjän vastuulla on ennen käyttöä tarkistaa käytössä olevan
varmistuslaitteen, varmistussulkurenkaan ja kiipeilyköyden/köysien
yhdistelmän moitteeton toiminta turvallisessa ympäristössä (maan
läheisyydessä/korkeudella, josta voi hypätä alas). Käyttöominaisuudet (esim.
jarrutusteho) vaihtelevat muutamissa kuvatuista sovelluksista lukkorenkaiden
erilaisen muodon tai köyden erilaisten läpimittojen ja pintojen takia.
Ennen varmistusta/laskemista on tarkistettava laitteen oikea kiinnitys ja
moitteeton toiminta sekä jarrutus.
Sileät köydet, kosteus tai jäätyminen voivat vaikuttaa laitteen jarruvoimaan
negatiivisesti.
HUOMIO - jarruköyttä on aina pideltävä koko jarrukädellä!
Käytettävät köysityypit
Liidauksessa on sallittua käyttää ainoastaan EN 892:n mukaisia dynaamisia
köysiä. Läpimitat, katso kuva 2.
Köyden todellinen halkaisija voi poiketa +- 0,2 mm valmistajan ilmoittamasta
nimellishalkaisijasta. Staattisten köysien käyttö on sallittu vain
varmistamiseen köyttä ohjaamalla (yläköydet) tai henkilön laskemiseen/
laskeutumiseen, mutta niitä ei saa käyttää liidaajan varmistamiseen! Köyden
löystymistä on vältettävä.
TURVALLISUUTEEN, KÄYTTÖIKÄÄN, SÄILYTYKSEEN, HOITOON JA
TUNNUSMERKINTÄÄN LIITTYVÄT YLEISOHJEET
Turvallisuus
Yhdistettäessä tämä tuote muihin tuotteisiin on vaarana, että ne vaikuttavat
toistensa käyttöturvallisuuteen.
Tuotteen mahdolliset vauriot (esim. muodon muuttuminen, repeämät ja
korroosio) on tarkistettava aina ennen käyttöä ja sen jälkeen. Tuotteen
käytettävyys ja oikea toiminta on varmistettava. Tuote on hylättävä
välittömästi, jos sen käyttöturvallisuudesta on pienintäkään epäilystä.
Varoitus! Tuotteita ei saa säilyttää olosuhteissa, joissa ne voivat vaurioitua.
Näihin kuuluvat kosketus syövyttävien aineiden kanssa (esim. hapot (huom.
akkuhappo!), emäkset, juottovesi, öljyt, puhdistusaineet), äärimmäiset
lämpötilat ja kipinöinti.
KÄYTTÖOLOSUHTEET
Tuotteen jatkuvan käytön lämpötila (kuivana) voi olla noin –30 °C ... +60 °C.
KÄYTTÖIKÄ JA VAIHTO
Tuotteen käyttöikään vaikuttavat oleellisesti sen käyttötapa ja tiheys sekä
ulkoiset tekijät.
Tuote on poistettava käytöstä, kun käyttämisaika on kulunut loppuun tai
viimeistään maksimimaalisen käyttöiän päätyttyä.
Maksimikäyttöikä optimaalisissa varastointiolosuhteissa (katso Varastointi)
ja ilman käyttöä: Rajoituksia ei tiedossa.
Satunnainen käyttö:
Käytettynä satunnaisesti, asianmukaisesti, ilman havaittavaa kulumista ja
säilytettynä ihanteellisissa varastointiolosuhteissa käyttöikä on 10 vuotta.
Tiheä tai äärimmäinen käyttö
Kun käyttö on tiheää tai kuormitus on käytössä kovaa (esimerkiksi likaiset
köydet), käyttöikä voi pienentyä huomattavasti ja olla äärimmäisessä käytössä
jopa alle kaksi vuotta.
Laskeutumisväline on poistettava välittömästi seuraavissa tapauksissa:
- putoaminen ja iskeytyminen suurelta korkeudelta
- paljon naarmuja ja/ tai muoto muuttunut
- materiaalin kulumisesta aiheutuneet terävät reunat
- havaitaan vikoja tai toimintahäiriöitä.
VARASTOINTI, KULJETUS JA HOITO
Varastointi
Viileässä, kuivassa ja päivänvalolta suojattuna, kuljetuspakkausten
ulkopuolella. Ei kosketuksissa kemikaalien kanssa (huomio: akkuhappo!).
Puhdistus
Puhdista likaantunee tuotteet kädenlämpöisellä vedellä (mikäli tarpeen
neutraalilla saippualla).
Tavalliset ei-halogeenipitoiset desinfiointiaineet sopivat tarvittaessa käyttöön.
Varoitus: Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa
hengenvaaran!
MERKINNÄT TUOTTEESSA
Valmistaja: EDELRID
Tuotteen kuvaus: EN 15151-2-standardin, tyyppi 2,
Mallimerkintä: Tuotenimi
Halkaisija on köysien mm,
i-tunnus: Ohjeissa annetut varoitukset tulee lukea ja
Kuvamerkki oikein lastaus köysi,
Tuotteen eränumero ja valmistusvuosi
Valmistamme tuotteemme suurta tarkkuutta noudattaen. Jos kuitenkin
havaitset jotakin valituksen aihetta, ilmoita meille tuotteen eränumero.
Pidätämme oikeuden teknisiin muutoksiin.
Arviointilaitos: TÜV SÜD Product Service GmbH, 80339 München, Germany
Dispozitiv manual de frânare, conform EN 15151-2, tip 2, pentru
asigurarea unei persoane care este cap de coardă, respectiv secund la
căţărare, pentru asigurarea cu schimbarea direcţiei corzii (top rope) şi
pentru coborâre, respectiv coborârea în rapel, în timpul căţărării.
INSTRUCŢIUNI DE UTILIZARE, SIGURANŢĂ, VIAŢĂ UTILĂ, DEPOZITARE ŞI
ÎNTREŢINERE
Aceste instrucţiuni de utilizare conţin indicaţii importante, al căror conţinut
trebuie înţeles şi respectat în mod obligatoriu, înainte de utilizarea acestui
produs.
Alpinismul şi escalada comportă adesea pericole şi riscuri ascunse, în
virtutea unor factori externi. Pericolul de accidente nu poate fi niciodată
exclus. Pentru informaţii mai detaliate şi exhaustive, consultaţi articolele
speciale relevante. Instrucţiunile următoare sunt importante în asigurarea
unei utilizări adecvate şi corecte a dispozitivului. Cu toate acestea, ele nu pot
înlocui experienţa, un comportament responsabil şi conştientizarea
pericolelor inerente alpinismului, căţărării şi lucrului la înălţimi şi adâncimi şi
nu elimină responsabilitatea personală a utilizatorului. Utilizarea dispozitivului
este permisă numai persoanelor în condiţie fizică bună şi experimentate sau
sub o îndrumare şi instrucţiuni adecvate.
Înainte de prima utilizare, utilizatorul trebuie să se familiarizeze cu
funcţionarea dispozitivului, într-un mediu ambiant sigur. Fabricantul nu poate
fi tras la răspundere dacă dispozitivului a fost utilizat abuziv sau incorect.
Toate pericolele şi responsabilităţile sunt suportate în orice situaţie de către
utilizator.
Indicaţii specifice produsului
1. Părţi componente:
a. Fante pentru coardă
b. Etrier pentru degetul mare
c. Etrier din sârmă
2. Funcţionarea dispozitivului este dependentă de greutatea căţărătorului şi
de diametrul corzii (a se vedea fig. 2):
ATENŢIE: În cazul greutăţii ridicate a utilizatorilor şi a diametrelor subţiri ale
corzilor efectul de frânare al dispozitivului scade.
Pentru fiecare combinaţie căţărător - coardă – carabinieră, în mod
obligatoriu este necesară efectuarea unei testări a efectului de frânare,
într-un mediu înconjurător sigur (înălţime săritură).
3. Introducerea corzii:
Bucla(ele) corzii se introduc în fanta(ele) pentru coardă şi se agaţă în
carabinieră. Se va avea grijă ca etrierul pentru degetul mare să nu fie orien-
tat spre sistemul de asigurare. Dispozitivul trebuie agăţat cu o carabinieră
cu sistem de siguranţă auto-blocant, în bucla de legare a chingii de
căţărare.
4. Se recomandă utilizarea unei carabiniere HMS Strike FG sau HMS Strike
Slider FG. La selectarea unei carabiniere alternative, se va avea grijă ca să
se utilizeze o carabinieră de închidere HMS (în formă de pară), pe cât
posibil cu asigurarea prin rotire, iar dispozitivul de asigurare să fie dispus
pe partea lată a carabinierei. O formă îngustă/ascuţită de carabinieră,
lipită de dispozitivul de siguranţă, poate afecta efectul de frânare.
5. Asigurarea la cap coardă / asigurare top-rope:
La asigurarea unei persoane care este cap coardă sau a unui secund la
căţărare în top-rope, coarda se poate da cu metoda degetului mare (fig.
5a). La metoda degetului mare, mâna de frânare (mâna care cuprinde
cablul de frânare) trage dispozitivul de asigurare în sus, de etrierul pentru
degetul mare, iar mâna care conduce coarda trage coarda din dispozitiv.
Pentru a trage coarda înăuntru (fig. 5b), mâna care conduce coarda
introduce coarda, iar mâna de frânare trage coarda prin dispozitivul de
asigurare.
6. Coarda de frânare trebuie să fie cuprinsă întotdeauna cu toată mâna de
frânare. Când asigurarea se face dinspre corp, este interzis a se cuprinde
ambele corzi cu o mână. Atunci, când nici nu se dă coarda şi nici nu se
trage înăuntru coarda, mâna de frânare trebuie să se găsească sub
dispozitivul de asigurare, iar degetul mare al mâinii de frânare trebuie să fie
orientat înspre dispozitiv. La nerespectarea acestor reguli (fig. 6a, 6b, 6c,
6d) există pericol de moarte!
7. Coborârea în rapel a unui căţărător:
Pentru coborârea în rapel a unui căţărător, dispozitivul trebuie deblocat.
Pentru aceasta, cu ajutorul metodei degetului mare, dispozitivul de
asigurare se poate trage în sus, de la etrierul pentru degetul mare, pentru a
permite trecerea corzii (fig. 7a). Alternativ, se poate utiliza metoda de
basculare (fig. 7b): La aceasta, dispozitivul de asigurare este basculat şi
deblocat, cu degetul arătător şi degetul mare al mâinii de conducere a
corzii. În ambele cazuri, viteza de frânare se comandă cu mâna de frânare.
8. Fig. 8a până la ab arată utilizările nepermise, la asigurarea secunzilor.
9. Coborârea în rapel:
Pentru coborârea în rapel, se recomandă întoarcerea dispozitivului de
asigurare, adică, ertierul pentru degetul mare este orientat înspre corp
(fig. 9a). În plus, se recomandă utilizarea unui nod Prusik, pentru
asigurarea în spate.
Este însă posibilă şi introducerea corzii, aşa cum este descris la punctul 3
(asigurarea capului de coardă), în dispozitivul de asigurare (fig. 9b). La
utilizarea unei combinaţii nefavorabile dintre carabinieră, dispozitiv de
asigurare şi coardă, se poate întâmpla ca la această metodă să se obţină o
trecere prea mică sau prea mare a corzii. Compatibilitatea trebuie
verificată înainte de utilizare, într-un mediu ambiant sigur.
10. Atenţie: La coborârea în rapel, mâna de frânare trebuie menţinută
permanent pe coarda de frânare (fig. 10).
Atenţie: La coborârea în rapel şi la coborâre, capetele corzii se asigură
prin noduri opritoare (Stopper) (fig. 10)
11. Pentru cea mai bună manevrare la asigurare, coarda trebuie să stea în
ordine şi fără a fi încâlcită, în sacul pentru coardă.
12. La asigurarea corpului, în rutele cu mai multe lungimi de corzi, se va avea
grijă ca între dispozitivul de asigurare şi persoana care se caţără, să se
găsească întotdeauna cel puţin o asigurare intermediară.
Pentru alte informaţii, a se vedea video-ul pentru produs / Homepage-ul
Verificarea funcţionării şi verificarea de siguranţă
Cade în responsabilitatea utilizatorului, ca înainte de utilizare să verifice
funcţionarea ireproşabilă a combinaţiei utilizate dintre dispozitivul de
asigurare – carabinierele de siguranţă – coardă/corzi de escaladă, într-un
mediu ambiant sigur (apropiere de sol / înălţime de sărire). La unele utilizări
descrise, caracteristicile de deservire diferă (de exemplu efectul de frânare),
datorită formei geometrice diferite a carabinierelor sau a diametrelor sau
suprafeţelor corzii.
Înainte de fiecare asigurare, respectiv rapel, trebuie verificată introducerea
corectă şi funcţionarea ireproşabilă, precum şi efectul de frânare al
dispozitivului.
Corzile netede, umezeala sau îngheţul, pot influenţa în mod negativ efectul de
frânare al dispozitivului.
ATENŢIE – coarda de frânare trebuie să fie cuprinsă întotdeauna de întreaga
mână de frânare!
Tipuri de corzi care trebuie utilizate
Pentru cap de coardă sunt admise în exclusivitate corzi dinamice, conform
EN 892. Domeniu de diametre a se vedea fig. 2
Diametrul efectiv al corzii poate prezenta o abatere de +- 0,2 mm faţă de
diametrul nominal al producătorului. Utilizarea corzilor statice este admisă
numai pentru asigurarea cu schimbarea direcţiei corzii (top rope) sau pentru
coborârea, respectiv rapelul unei persoane, dar în nici un caz pentru
asigurarea capului de coardă! Se va evita formarea unei corzi destinse.
INSTRUCŢIUNI DE UTILIZARE, SIGURANŢĂ, DURATĂ DE VIAŢĂ,
DEPOZITARE ŞI ÎNTREŢINERE ŞI ETICHETAREA
ATENŢIONĂRI PRIVIND SIGURANŢA
La combinarea acestui produs cu alte componente, elementele de siguranţă
ale produselor se pot afecta reciproc.
Este necesară verificarea unor posibile deteriorări (de exemplu deformare,
fisuri şi coroziune) ale dispozitivului înainte şi după fiecare utilizare. Se va
asigura că dispozitivul este utilizabil şi complet funcţional. Dispozitivul trebuie
să fie eliminat imediat dacă există până şi cea mai mică îndoială privind
gradul său de utilizabilitate.
Atenţie! Ţineţi produsele la distanţă de mediile dăunătoare. Printre acestea
se numără contactul cu substanţele abrazive şi agresive (ex. Acizi (acid
pentru baterie!), leşii, soluţie de lipit, uleiuri, agenţi de curăţare), precum şi
temperaturile extreme şi scânteile libere.
CONDIŢII DE MEDIU
Temperatura de utilizare permanentă a produsului (în stare uscată) este de la
cca. –30°C până la +60°C.
DURATĂ DE VIAŢĂ ŞI ÎNLOCUIRE
Viaţa utilă a produsului depinde în special de modul şi frecvenţa de utilizare şi
influenţele externe.
După expirarea duratei de utilizare, respectiv cel mai târziu după expirarea
duratei maxime de viaţă, produsul trebuie retras din uz.
Durata de viaţă maximă. În condiţii de depozitare optime (a se vedea
punctul Depozitare) şi fără utilizare: Nu se cunosc restricţii.
UTILIZARE OCAZIONALĂ
Utilizare ocazională şi adecvată fără urme de uzură evidentă şi cu depozitare
optimă: 10 ani.
UTILIZARE FRECVENTĂ SAU EXTREMĂ
În cazul utilizării frecvente şi cu o performanţă ridicată, de exemplu cu corzi
murdare, durata de utilizare se poate reduce considerabil, iar la utilizare
extremă, chiar şi până la sub 2 ani.
În principiu, dispozitivul de frânare trebuie imediat debarasat
- după prăbuşire şi impact de la mare înălţime,
- la formarea extremă a crestăturilor şi / sau deformărilor,
- formarea muchiilor ascuţite, prin uzura de material
- în caz de deteriorări sau defecţiuni de funcţionare.
DEPOZITARE, TRANSPORT ŞI ÎNTREŢINERE
Depozitare
A se depozita intr-un loc răcoros, uscat şi ferit de lumina zilei, in afara
recipientelor de transport. A se evita contactul cu substanţele chimice.
(atenţie: acid de baterie!).
Curăţarea
Produsele murdare se curăţă cu apă călduţă (în caz de necesitate, se va
utiliza un săpun neutru). Se clăteşte bine. Se usucă la temperatura camerei,
niciodată în uscătorul de rufe sau în apropierea caloriferelor!
În caz de necesitate, se pot folosi agenţi de dezinfectare din comerţ, care nu
conţin halogeni.
ATENŢIE ! Nerespectarea acestor instrucţiuni poate prezenta un pericol
de moarte !
INFORMAŢII PE PRODUS
Fabricant: EDELRID
Denumirea produsului: Dispozitiv manual de frânare, conform EN 15151-2
Model: Nume produs
Gama de diametre de corzi utilizate în mm,
Simbol-i: avertizările şi instrucţiunile trebuie citite şi respectate
Pictograma pentru încărcare în mod corespunzător coarda,
Numărul lotului şi anul de fabricaţie
Produsele noastre se fabrică cu cea mai mare atenţie. În cazul în care, totuşi,
ar exista motive întemeiate de reclamaţie, vă rugăm să ne comunicaţi
numărul lotului.
Ne rezervăm dreptul la modificări tehnice
Unitate de verificare: TÜV SÜD Product Service GmbH, 80339 München,
Germany
Manuální brzda podle EN 15151-2, typ 2 k jištění prvolezce nebo
druholezce, k hornímu jištění s vratným bodem (tzv. toprope) a ke
spouštění nebo slaňování při lezení.
NÁVOD NA POUŽITÍ, BEZPEČNOST, ŽIVOTNOST, SKLADOVÁNÍ A
ÚDRŽBU Tento návod k použití obsahuje důležité pokyny, které je před
použitím tohoto výrobku nezbytné obsahově pochopit a které je
bezpodmínečně nutné dodržovat.
Horolezectví, lezení, jeskyňářství a práce ve výškách a hloubkách jsou
nebezpečné aktivity, při kterých lze způsobit sobě nebo jinému úraz, nebo
dokonce i smrt. Toto riziko nemůžeme vyloučit. Pro detailnější a
komplexnější informace se prosím obraťte na odbornou literaturu. Následující
instrukce jsou důležité k popisu odpovídajícího a správného použití výrobku,
avšak nemohou nahradit zkušenosti, odpovědné školení a přiměřený nácvik a
trénink, který spadá zcela do sféry vaší zodpovědnosti. Tento produkt mohou
používat jenom školené osoby, nebo osoby pod vedením jiné školené osoby.
Před prvním použitím se uživatel musí seznámit s funkcí brzdy v bezpečném
prostředí.
Vy osobně zodpovídáte za všechna možná rizika, která se mohou přihodit při
používání, nebo následkem používání tohoto výrobku. Jestliže nemůžete, nebo
nechcete tuto zodpovědnost přijmout, pak tento výrobek nepoužívejte.
1. Součásti:
a. Otvor pro lano
b. Třmen pro palec
c. Drátěný třmen
2. Funkce výrobku v závislosti na hmotnosti lezce a průměru lana (viz obr. 2):
POZOR: Při vysokých hmotnostech uživatelů a malých průměrech lan klesá
brzdný účinek výrobku.
Pro každou kombinaci lezec - lano - karabina se bezpodmínečně musí
provést zkouška brzdného účinku v bezpečném prostředí (výška seskoku).
3. Vložení lana:
Provlečte lanovou smyčku/smyčky otvorem/otvory pro lano a zavěste do
karabiny. Přitom dbejte na to, aby třmen pro palec směroval směrem od
jistitele. Brzda se musí připevnit do navazovacího oka horolezeckého
úvazku karabinou se zámkem.
4. Doporučujeme použít karabinu HMS Strike FG nebo HMS Strike Slider FG.
Při volbě alternativní karabiny dbejte na to, aby se použila karabina HMS
(hruškovitého tvaru), pokud možno s pojistkou proti otočení, a aby jistítko
přiléhalo k široké straně karabiny. Úzký/špičatý tvar karabiny přiléhající k
jistítku může negativně ovlivnit brzdný účinek.
5. Jištění prvolezce / jištění při toprope:
Při zajištění prvolezce nebo druholezce při způsobu lezení toprope se může
lano podávat palcovou metodou (obr. 5a). U palcové metody tahá brzdicí
ruka (ruka, která svírá brzdicí lano) jistítko za třmen pro palec nahoru a
vodicí ruka vytahuje lano z brzdy. Pro stažení lana (obr. 5b) přitáhne vodicí
ruka lano, brzdicí ruka protáhne lano jistítkem.
6. Brzdicí lano musí být stále zcela sevřeno brzdicí rukou. Jistí-li se tělem,
nesmí svírat obě lana jedna ruka. Není-li lano podáváno ani stahováno,
musí se brzdicí ruka nacházet pod jistítkem a palec brzdicí ruky musí
ukazovat k brzdě. Nedodržením těchto pravidel (obr. 6a, 6b, 6c, 6d) hrozí
smrtelné nebezpečí!
7. Spouštění lezce přes tělo:
Pro spouštění lezce se musí brzda odjistit. K tomu můžete táhnout jistítko
palcovou metodou za třmen pro palec nahoru a umožnit tak prokluz lana
(obr. 7a). Alternativně může použít metodu překlopení (obr. 7b): Při tom se
jistítko ukazováčkem a palcem vodicí ruky překlopí a odjistí. V obou
případech se musí brzdná rychlost řídit brzdicí rukou.
8. Obr. 8a až 8b zobrazují zakázané chybné použití při jištění druholezců.
10. Pro spuštění druholezce se může brzda odjistit další karabinou v
povolovacím oku. Rychlost spouštění řiďte pomocí brzdicí ruky. Pokud se
jistí dva druholezci, dbejte na to, aby bylo brzdicí lano nespouštěného
druholezce zajištěno (např. uzlem).
9. Slaňování:
Ke slaňování doporučujeme jistítko otočit, tzn. třmen pro palec směřuje k
tělu (obr. 9a). Navíc se doporučuje použití prusíku k dvojitému jištění.
Je také možné vložit lano do jistítka tak, jak je popsáno v bodě 3 (jištění
prvolezce) (obr. 9b). Při použití nevhodné kombinace karabiny, jistítka a
lana se může stát, že touto metodou docílíte příliš malý nebo příliš silný
prokluz lana. Kompatibilitu před použitím zkontrolujte v bezpečném
prostředí.
10. Pozor: Při slaňování nechte brzdicí ruku vždy na brzdicím lanu (obr. 10).
Pozor: Při slaňování a spouštění zajistěte konce lan zarážkovým uzlem
(obr. 10).
11. Pro optimální manipulaci při jištění by lano nemělo být překroucené a
mělo by správně ležet v batohu na lano.
12. Při jištění přes tělo u vícedélkového lezení musíte dbát na to, aby se mezi
jistítkem a lezcem vždy nacházelo minimálně jedno postupové jištění.
Další informace viz video k produktu / domovská stránka
Kontrola funkce a bezpečnosti
Je odpovědností uživatele před použitím zkontrolovat bezchybnou funkci
kombinace jistítka – jisticí karabiny – horolezeckého lana/lan v bezpečném
prostředí (blízkost k zemi / výška seskoku). U některých popsaných použití se
na základě různých tvarů karabin nebo průměrů a povrchů lan liší vlastnosti
ovládání (např. brzdný účinek).
Před každým zajištěním nebo slaněním se musí zkontrolovat správné vložení a
bezchybná funkce, jakož i brzdný účinek brzdy.
Hladká lana, vlhkost nebo námraza mohou brzdný účinek brzdy negativně
ovlivnit.
Pozor - brzdicí lano musí být stále zcela sevřeno brzdicí rukou!
Použitelné typy lan
Pro prvolezce jsou povolena výhradně dynamická lana podle EN 892. Rozsah
průměrů viz obr. 2.
Skutečný průměr lana může vykazovat odchylku +- 0,2 mm od jmenovitého
průměru výrobce.
Použití statických lan je povoleno pouze k hornímu jištění s vratným bodem
(tzv. toprope) nebo ke spouštění nebo slaňování jedné osoby, ale ne k jištění
prvolezce! Zabraňte prověšení lana.
NÁVOD NA POUŽITÍ, BEZPEČNOST, ŽIVOTNOST, SKLADOVÁNÍ, ÚDRŽBU
A IDENTIFIKACE
Bezpečnostní instrukce
Pokud používáte tento produkt s jinými komponenty, ujistěte se, že nejsou
vzájemně v rozporu.
Zkontrolujte výrobek před a po každém použití. Vždy se ujistěte, že výrobek je
plně funkční (např. deformace, trhliny, koroze). Máte-li jakékoli pochybnosti o
bezpečnosti výrobku, ihned jej vyměňte.
UPOZORNĚNÍ: Uchovávejte tento produkt mimo – abrazivní a agresivní
substance jako např. acidy (Akumulátorová kyselina!), alkaloidy,
kontaminovanou vodu, oleje a čistící prostředky, extrémní teploty a létající
jiskry.
TEPLOTNÍ POŽADAVKY:
Trvalá teplota při používání produktu (v suchém stavu) je cca –30°C až
+60°C.
ŽIVOTNOST A VYŘAZENÍ
Životnost produktu závisí hlavně na způsobu a frekvenci používání a také na
vnějších vlivech.
Po uplynutí doby upotřebitelnosti nebo nejpozději po dosažení maximální
životnosti se výrobek nesmí používat.
Maximální životnost při optimálních podmínkách skladování (viz bod
skladování) a bez používání: Není známo žádné omezení.
Příležitostné používání
Při příležitostném a vhodném používání, jako i vhodném skladování a bez
známek nápadného opotřebení je maximální životnost 10 let.
Častější nebo extrémní používání
Při častějším používání a velmi vysokém pracovním zatížení, např. se
znečištěnými lany, se může životnost výrazně snížit, při extrémním používání
nemusí dosáhnout ani 2 roky.
Brzda se musí zásadně ihned vyřadit:
- po pádu a nárazu z velké výšky,
- při extrémním tvoření rýh a / nebo deformacích,
- jsou-li hrany ostré úběrem materiálu,
- při poškozeních nebo funkčních poruchách.
SKLADOVÁNÍ A PÉČE
Skladování
Skladujte v chladu, suchu bez přepravních obalů, chraňte před denním
světlem. Žádný kontakt s chemikáliemi (pozor: akumulátorová kyselina!).
Čištění
Znečištěné výrobky očistěte ve vlažné vodě (v případě potřeby neutrálním
mycím prostředkem).V případě nutnosti použijte dezinfekční prostředek (bez
halogénů).
UPOZORNĚNÍ: Opomenutí těchto instrukcí může ohrozit život!
INFORMACE O TOMTO PRODUKTU:
Výrobce: EDELRID
Označení produktu: Manuální brzda podle EN 15151-2
Modelové : Název výrobku
Rozsah použitelných průměrů lan v mm
i-Symbol: čtěte a dodržujte varování a návody
Piktogramy pro správné založení lan
Čísla šarže a rok výroby
Naše výrobky se vyrábějí s velkou pečlivostí. Pokud se přesto najde důvod k
oprávněné reklamaci, prosíme o uvedení čísla šarže.
Technické změny vyhrazeny.
Zkušebna: TÜV SÜD Product Service GmbH, 80339 München, Germany
Urządzenie hamujące wg EN 15151-2, typ 2 stosowane jest podczas
wspinaczki dla zabezpieczania wspinacza prowadzącego względnie
dochodzącego, do zabezpieczania za pomocą zmiany kierunku liny (top
rope - asekuracja górna) oraz do opuszczania względnie zjeżdżania na
linie.
WSKAZÓWKI DOT. STOSOWANIA, BEZPIECZEŃSTWA, TRWAŁOŚCI,
PRZECHOWYWANIA I KONSERWACJI
Niniejsza instrukcja obsługi zawiera ważne wskazówki; przez rozpoczęciem
użytkowania produktu należy zrozumieć ich treść.
Wspinaczki skałkowe i wysokogórskie, a także prace na wysokościach i w
wykopach, zawierają element niedostrzegalnego ryzyka i zagrożeń, których
źródłem są czynniki zewnętrzne. Nie można wykluczyć wypadków. Obszerne i
szczegółowe informacje można znaleźć w odpowiedniej literaturze fachowej.
Poniższe informacje są ważne dla prawidłowego, zgodnego z przeznaczeniem
użytkowania. Informacje te w żadnym przypadku nie zastępują doświadczenia,
własnej odpowiedzialności oraz wiedzy o zagrożeniach występujących
podczas wspinaczek skałkowych i wysokogórskich, a także podczas prac na
wysokościach i w wykopach, jak również nie eliminują ryzyka, które każdy
ponosi we własnym zakresie. Sprzęt może być użytkowany wyłącznie przez
wytrenowane i doświadczone osoby, względnie po odpowiednim instruktażu i
pod nadzorem. Przed pierwszym użyciem użytkownik musi zapoznać się z
funkcjonowaniem urządzenia w bezpiecznym otoczeniu.
Producent nie ponosi żadnej odpowiedzialności w przypadku użycia
niezgodnego z przeznaczeniem i/lub niewłaściwego użytkowania sprzętu.
Odpowiedzialność i ryzyko ponoszą we wszystkich przypadkach użytkownicy
względnie osoby odpowiedzialne.
ZALECENIA SPECJALNE DLA PRODUKTU
1. Elementy składowe:
a. Szczeliny linowe
b. Pałąk kciukowy
c. Pałąk drutowy
2. Działanie urządzenia w zależności od wagi wspinacza i średnicy liny (patrz
rys. 2):
UWAGA: Przy dużej wadze użytkownika
Dla każdej kombinacji wspinacza - liny - karabińczyka należy bezwzględnie
przeprowadzić próbę działania hamującego w bezpiecznym otoczeniu
(wysokość umożliwiająca bezpieczny zeskok).
3. Wkładanie liny:
Poprowadzić pętlę linową/pętle linowe przez szczelinę/szczeliny i zaczepić
w karabinku. Należy zwrócić uwagę na to, aby pałąk kciukowy zwrócony był
w kierunku od osoby ubezpieczającej. Urządzenie musi być zawieszone za
pomocą karabinka z zabezpieczeniem zamknięcia w pętli łączącej pasa
wspinaczkowego.
4. Zalecane jest stosowanie karabinka HMS Strike FG lub HMS Strike Slider
FG. W przypadku wybrania karabinka alternatywnego należy zwrócić uwagę
na to, aby stosować karabinek z zamknięciem HMS (kształt gruszkowy), w
miarę możliwości z zabezpieczeniem przed przekręceniem, i aby urządzenie
zabezpieczające przylegało po szerokiej stronie karabinka. Wąski/
szpiczasty kształt karabinka przylegający do urządzenia zabezpieczającego
może pogarszać hamowanie.
5. Zabezpieczanie przy wspinaniu / asekuracja na wędkę:
Przy asekuracji wspinacza prowadzącego lub wspinacza dochodzącego na
wędkę lina może być wydawana metodą kciukową (rys. 5a). W metodzie
kciukowej ręka hamująca (ręka, która obejmuje linę hamującą) ciągnie
urządzenie zabezpieczające za pałąk kciukowy do góry, a ręka prowadząca
ciągnie linę z urządzenia. Aby wciągnąć linę (rys. 5b) ręka prowadząca
ściąga linę; ręka hamująca ciągnie linę przez urządzenie zabezpieczające.
6. Lina hamująca przez cały czas musi być obejmowana całą ręką
hamującą.W przypadku asekuracji z ciała, nie wolno obejmować obu lin
jedną ręką. Jeśli lina nie jest ani wydawana ani wciągana, to ręka hamująca
musi znajdować się poniżej urządzenia zabezpieczającego i kciuk ręki
hamującej musi być skierowany do urządzenia. W przypadku
nieprzestrzegania tych zasad (rys. 6a, 6b, 6c, 6d) zachodzi
niebezpieczeństwo utraty życia!
7. Opuszczanie wspinacza:
Do opuszczania wspinacza trzeba odblokować urządzenie. W tym celu
metodą kciukową można pociągnąć urządzenie zabezpieczające za pałąk
kciukowy do góry, aby umożliwić przesuw pętli (rys. 7a). Alternatywnie
można zastosować metodę przechylania (rys. 7b): W tym przypadku
urządzenie zabezpieczające jest przechylane i odblokowywane palcem
wskazującym i kciukiem ręki prowadzącej. W obu przypadkach szybkość
hamowania należy sterować ręką hamującą
8. Rys. 8a do 8b pokazują niedozwolone, nieprawidłowe zastosowanie przy
zabezpieczaniu wspinaczy dochodzących.
9. Zjazd na linie:
Do zjazdu na linie zaleca się przekręcenie urządzenia zabezpieczającego,
tzn. pałąk kciukowy skierowany jest do ciała (rys. 9a). Dodatkowo zaleca
się zastosowanie węzła prusikowego dla zabezpieczenia.
Możliwe jest również włożenie liny w sposób opisany w punkcie 3
(zabezpieczenie wspinania) do urządzenia zabezpieczającego (rys. 9b).
W przypadku zastosowania niekorzystnej kombinacji karabinka, urządzenia
zabezpieczającego i liny może zdarzyć się, że przy tej metodzie przesuw
liny będzie zbyt mały lub zbyt duży. Przed użyciem należy sprawdzić
zgodność elementów w środowisku bezpiecznym.
10. Uwaga: Przy zjeździe na linie ręka hamująca musi zawsze pozostawać na
linie hamującej (rys. 10).
Uwaga: Przy zjeździe na linie i przy opuszczaniu końce liny trzeba
zabezpieczyć węzłem blokującym (rys. 10)
11. Dla zapewnienia możliwie jak najlepszego manipulowania przy asekuracji
lina powinna leżeć w bez splątań w worku na linę.
12. Przy asekuracji z ciała przy wielolinowych, długich drogach należy zwracać
uwagę na to, aby pomiędzy urządzeniem zabezpieczającym i wspinaczami
zawsze znajdowało się co najmniej jedno zabezpieczenie pośrednie.
Odnośnie dodatkowych informacji patrz wideo o produkcie / strona
internetowa
Sprawdzanie funkcjonowania i bezpieczeństwa
Zakres odpowiedzialności użytkownika obejmuje sprawdzenie przed użyciem
prawidłowego funkcjonowania zastosowanej kombinacji składającej się z
urządzenia zabezpieczającego – karabinka zabezpieczającego – liny lub lin
wspinaczkowych w bezpiecznym otoczeniu (blisko ziemi / wysokość
zeskoczenia). W przypadku niektórych z opisanych zastosowań zmieniają się
właściwości związane z obsługą (np. hamowanie) ze względu na różną
geometrię karabinków lub średnice i powierzchnie lin.
Przed każdą asekuracją względnie zjazdem na linie należy sprawdzić
prawidłowość włożenia i funkcjonowania, jak również działanie hamujące
urządzenia.
Gładkie liny, wilgoć lub oblodzenie mogą niekorzystnie wpływać na działanie
hamujące urządzenia. Działanie hamujące należy sprawdzać przed każdym
użyciem.
UWAGA! Lina hamująca przez cały czas musi być obejmowana całą ręką
hamującą!
Stosowane typy lin
Do wspinania dopuszczone są wyłącznie dynamiczne liny wg EN892.
Zakres średnic patrz rys. 2.
Rzeczywista średnica liny może różnić się o +- 0,2 mm od średnicy
nominalnej podanej przez producenta.W przypadku użycia lin statycznych
urządzenie można stosować tylko do zabezpieczania zmianą kierunku liny (top
rope - asekuracja górna) lub do opuszczania względnie zjeżdżania na linie
jednej osoby, ale nie do zabezpieczania wspinacza prowadzącego! Należy
unikać swobodnego zwisania liny.
OGÓLNE WSKAZÓWKI DOTYCZĄCE WYBORU PUNKTU ZACZEPIENIA,
BEZPIECZEŃSTWA, TRWAŁOŚCI, PRZECHOWYWANIA, KONSERWACJI I
OZNACZENIA
BEZPIECZEŃSTWO
W przypadku kombinowanego użycia tego produktu z innymi elementami
istnieje niebezpieczeństwo wzajemnego, niekorzystnego oddziaływania na
bezpieczeństwo użytkowania.
Przed użyciem i po użyciu produkt należy sprawdzać pod względem
ewentualnych uszkodzeń (np. odkształcenie, pęknięcie i korozja), stanu
przydatności do użycia i prawidłowego funkcjonowania.
Uwaga! Produkt nie może być narażony na działanie szkodliwych wpływów.
Zalicza się do nich kontakt z substancjami żrącymi i agresywnymi (na przykład
kwasami, ługami, płynem do lutowania, olejami, środkami czyszczącymi), a
także wysokimi temperaturami i elektrycznością statyczną.
WARUNKI UŻYTKOWANIA
Produkt zachowuje trwałą przydatność użytkową (w stanie suchym) w
zakresie temperatur od ok. –30°C do +60°C.
ŻYWOTNOŚĆ I WYMIANA
Żywotność produktu w dużej mierze zależy od sposobu i częstotliwości
użytkowania, a także od wpływów zewnętrznych.
Po upływie okresu użytkowania wzg. najpóźniej po upływie maksymalnego
okresu użytkowania produkt należy wycofać z użycia.
Maksymalny czas użytkowania przy optymalnych warunkach
przechowywania (zob. punkt Przechowywanie) i bez użytkowania: Nie są
znane żadne ograniczenia.
Okazjonalne użytkowanie: Przy okazjonalnym, prawidłowym użytkowaniu,
bez widocznych objawów zużycia i przy optymalnych warunkach
przechowywania (Stosowanie z czystymi linami): 10 lat.
Częste lub ekstremalne użytkowanie:
Przy częstym użytkowaniu i bardzo dużym obciążeniu roboczym, np. z
zanieczyszczonymi linami, długość użytko wania może ulec wyraźnemu
skróceniu, przy ekstremalnym użytkowaniu również do poniżej 2 lat.
Zasadniczo urządzenie zabezpieczające należy natychmiast usunąć
- po upadku i uderzeniu z dużej wysokości,
- przy dużym spękaniu oraz / lub deformacjach,
- Ostre krawędzie spowodowane ubytkiem materiału,
- przy uszkodzeniach lub zakłóceniach funkcjonowania.
PRZECHOWYWANIE I KONSERWACJA
Przechowywanie: Przechowywać w suchym i chłodnym miejscu, chronić
przed światłem dziennym. Przechowywać poza pojemnikami transportowymi.
Nie dopuścić do kontaktu z chemikaliami (uwaga: kwas akumulatorowy!).
Czyszczenie: Zabrudzone produkty czyścić w letniej wodzie, w razie potrzeby
użyć neutralnego mydła. W razie potrzeby można stosować dostępne w
handlu środki dezynfekcyjne, niezawierające chloru.
Uwaga: nieprzestrzeganie zasad tej instrukcji obsługi może spowodować
zagrożenie dla życia!
OZNACZENIA NA PRODUKCIE:
Producent: EDELRID
Oznaczenie produktu: Urządzenie hamujące wg EN 15151-2
Producent: EDELRID
Oznaczenie produktu: Model: nazwisko produktu
Zakres średnic lin, które należy stosować, w mm
Symbol informacyjny (I): należy przeczytać i bezwzględnie przestrzegać
ostrzeżeń i wskazówek
Piktogram pokazuje prawidłowy sposób wkładania liny
Ewentualnie rok produkcji, z numerem serii:
Nasze produkty wytwarzamy z największą starannością. Jeżeli jednak istnieje
powód do uzasadnionej reklamacji, prosimy o podanie numeru partii
produktu.
Zastrzegamy możliwość wprowadzenia zmian technicznych.
Stanowisko kontrolne: TÜV SÜD Product Service GmbH, 80339 Monachium
Bremseudstyr iht. EN 15151-2, type 2 til sikring af en forangående eller
efterfølgende klatrer, til sikring med rebsreversering (vindereb) og til
rapelling eller nedfiring ved klatring.
HENVISNINGER TIL ANVENDELSE, SIKKERHED, LEVETID, OPBEVARING
OG VEDLIGEHOLDELSE
Denne brugsanvisning indeholder vigtige henvisninger. Disse skal være
forstået med hensyn til deres indhold, inden dette produkt anvendes.
Bjergbestigning, klatring og arbejde på høje og dybe steder indebærer hyppigt
ikke synlige risici og farer, der forårsages af ydre påvirkninger. Uheld kan ikke
udelukkes. Detaljerede og om fattende informationer kan findes i den
tilsvarende faglitteratur. De følgende brugsinformationer er vigtige til korrekt
anvendelse i over ensstemmelse med de praktiske forhold. De kan dog under
ingen omstændigheder erstatte erfaring, eget ansvar og viden om de farer,
der kan opstå ved bjergbestigning, klatring og arbejde på høje og dybe steder,
og fritager ikke brugeren fra sin personlige risiko. Produktet må kun anvendes
af trænede og erfarne personer eller ved tilsvarende instruktion og opsyn. Før
brug skal brugeren gøre sig bekendt med udstyrets funktioner et sikkert sted.
Inden anvendelsen skal brugeren informere sig om muligheder til sikker og
effektiv gennemførelse af redningsaktioner. Brugerne eller de personer, der
har påtaget sig ansvaret, bærer selv risikoen.
PRODUKTSPECIFIKKE HENVISNINGER
1. Bestanddele:
a. Rebslids
b. Tommelfingerbøjle
c. Trådbøjle
2. Udstyrets funktion ud fra klatrerens vægt og rebets diameter (se fig. 2):
OBS:Ved høj brugervægt og tynde rebsdiametre aftager udstyrets
bremsevirkning.
For hver kombination af klatrer, reb og karabinhager skal der altid foretages
en kontrol af bremsevirkningen i et sikkert miljø (nedspringningshøjde).
3. Indføring af reb:
Før rebløkken/-løkkerne gennem rebslidsen/-slidserne, og hægt den/dem
fast i karabinhagen. Det er vigtigt at sørge for, at tommelfingerbøjlen
vender væk fra afsikringen. Apparatet skal hægtes i klatrerebets
fastgørelsesløkke ved hjælp af en karabinhage med snaplåssikring.
4. Det anbefales at anvende en karabinhage af typen HMS Strike FG eller
HMS Strike Slider FG. Hvis der vælges en alternativ karabinhage, skal man
være opmærksom på, at der anvendes en HMS-låsekarabin (pæreformet),
så vidt muligt med skruesikring, og at sikringsudstyret hviler mod den
brede side af karabinhagen. Hvis sikringsudstyret hviler mod en smal/spids
karabinform, kan bremseeffekten blive forringet.
5. Sikring ved foranklatring / toprope-sikring:
Ved sikring af en forangående klatrer eller en efterfølgende klatrer ved
toprope-klatring kan rebet doseres med tommelfinger metoden (fig. 5a).
Ved tommelfingermetoden trækker bremsehånden (den hånd, som holder
om bremserebet) sikringsudstyret opad i tommelfingerbøjlen, og
styrehånden trække rebet ud af sikringsudstyret. For at trække rebet ind
(fig. 5b) haler styrehånden rebet ind; bremsehånden trækker rebet gennem
sikringsudstyret.
6. Bremserebet skal altid være omsluttet af hele bremsehånden!Hvis kroppen
er sikret, må begge reb ikke holdes med en enkelt hånd. Hvis rebet hverken
doseres eller trækkes ind, skal bremsehånden befinde sig under
sikringsudstyret, og tommelfingeren på bremsehånden skal pege hen imod
sikringsudstyret. Det er livsfarligt ikke at følge disse regler (fig. 6a, 6b, 6c,
6d)!
7. Nedfiring af en klatrer i kroppen:
For at nedfire en klatrer skal sikringsudstyret frigøres. Til det formal kan
sikringsudstyret trækkes op i tommelfingerbøjlen med tommelfingermeto-
den for at muliggøre rebgennemløb (fig. 7a). Alternativt kan man anvende
vippemetoden (fig. 7b): I den forbindelse vippes og frigøres sikringsudstyret
med pegefingeren og tommelfingeren på styrehånden. I begge tilfælde skal
bremsehastigheden styres med bremsehånden.
8. Fig. 8a til 8b viser ikke-tilladt, forkert brug ved sikring af efterfølgende
klatrere.
11. Nedfiring:
I forbindelse med nedfiring anbefales det at dreje sikringsudstyret, dvs.
tommelfingerbøjlen peger hen imod kroppen (fig. 9a). Endvidere anbefales
det at anvende en prusikslynge til eftersikring.
Det er også muligt at lægge rebet i sikringsudstyret som beskrevet under
3 (sikring af den forangående klatrer) (fig. 9b). Ved anvendelse af en
ugunstig kombination af karabinhage, sikringsudstyr og reb kan det
forekomme, at der opnås for ringe eller for stor rebgennemløb ved denne
metode. Kompatibiliteten skal kontrolleres i sikre omgivelser før brug.
10. Vigtigt: Ved nedfiring skal bremsehånden altid forblive på bremserebet
(fig. 10).
Vigtigt: Sørg for at sikre rebenderne med stopknuder ved rapelling og
nedfiring (fig. 10)
11. For at opnå den bedst mulige håndtering i forbindelse med sikring bør
rebet ligge pænt og ordentligt i en rebsæk.
12. Ved kropssikring på flerrebsruter er det vigtigt at sørge for, at der altid
befinder sig mindst én mellemsikring mellem sikringsudstyr og klatrer.
Se produktvideoen / hjemmesiden, hvis du ønsker yderligere oplysninger
Funktions- og sikkerhedstjek
Det er brugerens ansvar før brugen at kontrollere en fejlfri funktion af den
anvendte kombination af sikringsudstyr – sikringskarabinhage – klatrereb i
sikre omgivelser (tæt ved jorden / i en højde, der kan springes ned fra). Ved
nogle af de beskrevne anvendelsesformål varierer betjeningsegenskaberne
(f.eks. bremseeffekten) på grund af forskellige karabinhagegeometrier eller
rebdiametre og -overflader.
Før sikring eller nedfiring skal det kontrolleres, at udstyret er indsat korrekt
og fungerer fejlfrit, ligesom udstyrets bremseeffekt skal tjekkes.
Glatte reb, fugt eller tilisning kan forringe enhedens bremsevirkning.
Bremsevirkningen skal kontrolleres hver gang før brug.
PAS PÅ! Bremserebet skal altid være omsluttet af hele bremsehånden!
Passende rebstyper
Til den forangående klatrer må der udelukkende anvendes dynamiske reb iht.
EN 892. Diameterområde, se fig. 2.
Den faktiske rebdiameter kan afvige fra producentens nominelle diameter
med +- 0,2 mm.Statiske reb må udelukkende bruges til sikring med
rebsreversering (vindereb) eller til rapelling eller nedfiring af en person, men
ikke til sikring af en forangående klatrer! Det skal undgås, at rebet bliver
slapt.
GENERELLE HENVISNINGER TIL UDVALG AF ANHUGNINGS PUNKT,
SIKKERHED, LEVETID, OPBEVARING, PLEJE OG MÆRKNING
SIKKERHEDSHENVISNINGER
Ved kombination af dette produkt med andre elementer er der fare for
gensidig negativ indflydelse på sikkerheden ved anvendelsen.
Produktet skal kontrolleres for eventuelle skader (f.eks. deformation, revner
og korrosion) før og efter brug, det skal sikres, at det er egnet til brug, og at
det fungerer korrekt. Allerede ved mindste tvivl vedrørende sikker anvendelse
af produktet skal produktet omgående kasseres.
Obs! Produkterne må ikke udsættes for nogen som helst skadelige
påvirkninger. Dette omfatter kontakt med ætsende og aggressive stoffer (som
fx syrer, lud, loddevand, olie, rengøringsmidler) samt ekstreme temperaturer
og gnister.
ANVENDELSESTEMPERATUR
Anvendelsestemperaturen for vedvarende brug af produktet (i tør tilstand)
ligger mellem ca. -30°C og + 60°C.
LEVETID OG UDSKIFTNING
Produktets levetid afhænger hovedsageligt af anvendelsens art og hyppighed
samt af de ydre påvirkninger.
Efter udløb af anvendelsestiden eller senest efter udløb af den maksimale
levetid må produktet ikke længere anvendes.
Maksimal levetid ved optimale betingelser ved opbevaringen (jf. punkt
Opbevaring) og uden anvendelse: Ingen begrænsninger kendt.
Lejlighedsvis anvendelse: Ved lejlighedsvis og fagmæssig korrekt
anvendelse uden synlig slid og ved optimale betingelser (Brug med rene reb)
ved opbevaringen: 10 år.
Hyppig eller ekstrem anvendelse:
Ved hyppig anvendelse og meget høj arbejdsbelastning, f.eks. med snavsede
reb, kan anvendelsesvarigheden mindskes markant, ved ekstrem brug selv til
mindre end 2 år.
Som hovedregel skal sikringsudstyret straks kasseres
- efter nedstyrtning og fald fra stor højde,
- ved ekstrem revnedannelse og/eller deformation,
- Risiko for skarpe kanter som følge af materialeafslidning
- ved skader eller funktionsfejl.
OPBEVARING OG VEDLIGEHOLDELSE
Opbevaring: Køligt, tørt og beskyttet mod dagslys, pakket ud af
transportbeholderne. Ingen kontakt med kemikalier (Pas på: batterisyre!).
Rengøring: Forurenede produkter rengøres i lunkent vand (tilsæt neutral
sæbe om nødvendigt).
Om nødvendigt kan gængse, halogenfrie desinfektionsmidler anvendes.
Obs: Tilsidesættelse af denne brugsanvisning medfører livsfare!
MÆRKNINGER PÅ PRODUKTET
Produktbetegnelse: Bremseudstyr iht. EN 15151-2
Producent: EDELRID
Produktbetegnelse
Model
Diameterområde for de reb, der skal anvendes, angivet i mm
i-symbol: advarselshenvisningerne skal læses og overholdes
Piktogram til korrekt indføring af rebet
Lot-nummeret og Fremstillingsår
Vore produkter bliver fremstillet med største omhu. Hvis der alligevel alt skulle
være anledning til klager, beder vi Dem om at angive chargenummeret.
Ret til tekniske ændringer forbeholdes.
Udpeget organ : TÜV SÜD Product Service GmbH, 80339 München, Germany
Dispositivo de travagem de acordo com EN 15151-2, Tipo 2 para a
segurança do escalador guia ou o escalador que vai em segundo lugar,
para segurar com mudança de direcção de corda (escalar em Top rope)
e para deixar descer e rapelar ao escalar.
INSTRUÇÕES DE SERVIÇO, SEGURANÇA, DURABILIDADE,
ARMAZENAMENTO E MANUTENÇÃO
Este manual contém recomendações importantes que o usuário deve
compreender antes de utilizar o produto pela primeira vez. Atividades de
escalada, montanhismo e trabalhos na altura e profundidades envolvem
riscos imprevisíveis sob influências externas. A possibilidade de acidentes
não pode ser descartada Consulte livros e documentos técnicos sobre o
assunto para obter informações abrangentes e detalhas. As seguintes
informações sobre uso são essenciais para a aplicação prática e teórica do
produto. Entretanto, as recomendações neste manual nunca devem substituir
o nível pessoal de treinamento, controle e conhecimento de cada usuário
sobre os possíveis riscos associados a atividades de escalada, montanhismo
e trabalhos na altura e profundidades. Também não isentam o usuário de
qualquer risco que envolva responsabilidades pessoais. Este produto apenas
deve ser utilizado por pessoas treinadas e experientes ou sob supervisão e
controle direto de profissionais devidamente treinados e experientes. Antes
da utilização, o utilizador tem de se familiarizar com a função do aparelho
num ambiente seguro. O fabricante se isenta de qualquer responsabilidade
em caso de uso e/ou manuseio impróprios do equipamento. O usuário
assume total responsabilidade e aceita todos os riscos decorrentes do uso
deste produto. A responsabilidade e o risco são em todos os casos do
utilizador ou dos responsáveis.
INDICAÇÕES RELATIVAMENTE AO PRODUTO
1. Componentes:
a. Ranhura para corda
b. Estribo de polegar
c. Estribo metálico
2. Função do aparelho consoante o diâmetro da corda e o peso do escalador
(vide fig. 2):
ATENÇÃO: O efeito de freio do aparelho será reduzido se os pesos do
usuário forem altos e os diâmetros finos.
É imprescindível testar o efeito do freio num ambiente seguro, para cada
combinação de escalador - corda - mosquetão (altura do salto).
3. Colocação da corda:
Introduzir o laço de corda ou os laços de corda através da(s) ranhura(s)
para corda e engatar no mosquetão. É necessário estar atento para que o
estribo de polegar esteja apontando na direção contrária ao assegurador.
O equipamento precisa ser engatado no anel de segurança do arnês por
meio de mosquetão com gatilho.
4. É recomendável o uso de um mosquetão do tipo HMS Strike FG ou HMS
Strike Slider FG. Ao escolher um outro tipo de mosquetão é necessário
tomar cuidado para que o mosquetão de fecho HMS (em formato de pêra)
seja utilizado tanto quanto possível com um destorcedor. Além disso é
necessário posicionar o dispositivo de segurança de forma que permaneça
do lado largo do mosquetão. Um mosquetão de forma estreita/pontiaguda
que entre em contato com o aparelho de segurança pode comprometer a
frenagem.
5. N segurança do guia ou de quem está a escalar após o guia (climbing) /
no top-rope (com auxílio de corda presa acima do escalador):
Ao assegurar o primeiro alpinista ou o segundo no to-rope é possível dar
mais corda fazendo uso do método de polegar (fig. 5a). No método de
polegar, a mão frenante (mão que segura com todos os dedos a corda
frenante) puxa para cima o dispositivo de segurança no estribo de polegar,
e a mão-guia puxa a corda do aparelho. Para puxar de volta a corda (fig.
5b) a mão-guia puxa a corda; a mão frenante puxa a corda pelo aparelho
de segurança.
6. A corda de frenagem precisa durante todo o tempo estar segura com a
mão completa (em toda à volta da mão). Se a segurança for feita com
auxílio do corpo as duas cordas não devem ser pegas por uma única mão.
Caso não se alimente a corda ou caso ela não seja puxada, a mão frenante
precisa encontrar-se sob o aparelho de segurança e o polegar da mão
frenante precisa estar apontado para o aparelho. O desrespeito a estas
regras (fig. 6a, 6b, 6c, 6d) significa perigo de morte!
7. Descer um alpinista que tenha apoio para o pé seguro com o seu corpo:
Para descer um escalador (que tenha apoio para o seu pé), o aparelho
precisa ser destravado. Para tal pode-se puxar para cima com o método de
polegar o aparelho de segurança no estribo de polegar a fim de permitir
que a corda seja alimentada (fig. 7a). Como alternativa é possível utilizar o
método de inclinação (fig. 7b): Para proceder desta forma incline o
aparelho de segurança com o indicador e o polegar da mão-guia.
Procedendo desta forma o aparelho será destravado. Em ambos os casos a
velocidade da frenagem precisa ser controlada com a mão frenante.
8. Fig. 8a até 8b ilustram um uso incorreto e desautorizado no modo de
assegurar o escalador seguinte (que vai em segundo lugar).
9. Descer com a corda um escalador:
Para descer com corda é recomendável girar o aparelho de segurança, i.é.
o estribo de polegar precisa estar apontando para o corpo (fig. 9a). Além
disso é recomendável o uso de um nó prusik como segurança
complementar.
Também é possível introduzir a corda no aparelho de segurança (fig. 9b).
Utilizando-se uma combinação desfavorável de mosquetões, de aparelho
de segurança e de corda pode acontecer que com este método seja
atingida uma alimentação de corda muito baixa ou muito alta. É
imprescindível controlar a compatibilidade antes do uso em um ambiente
seguro.
10. Atenção: Ao descer com corda é necessário manter a mão frenante
sempre na corda frenante (fig. 10).
Atenção: Assegure as extremidades da corda durante a descida com
corda e a descida com apoio para o pé com ajuda de um nó blocante
(fig. 10)
11. Para obter o melhor manuseio possível ao assegurar, a corda precisa
estar bem posicionada e sem torsão no saco da corda.
12. Assegurando-se rotas com vários comprimentos padrões com ajuda do
corpo é necessário estar atento para que haja no mínimo uma segurança
intermediária entre o aparelho de segurança e o escalador.
Para obter mais informações assista o vídeo sobre o produto / site
Controle do funcionamento e da segurança
É da responsabilidade do usuário controlar, antes do uso, se a combinação
utilizada de dispositivo de segurança – mosquetão de segurança – corda(s)
para escalar está funcionamento perfeitamente. Tal controle deve ser feito
em um ambiente seguro (próximo ao chão / altura suficiente para salvar-se
de uma queda). Em algum dos usos descritos as características de manuseio
variam (por ex. efeito de frenagem) devido as diferentes geometrias de
mosquetões ou de diâmetros de corda ou superfícies diferentes de corda.
Antes de assegurar ou descer com corda é necessário controlar se a
colocação foi feita corretamente e se o funcionamento é perfeito bem como
se a frenagem do dispositivo está funcionando perfeitamente.
Cordas lisas, humidade ou gelo podem interferir negativamente no efeito de
travagem do aparelho. O efeito de travagem deve ser verificado antes de cada
utilização.
ATENÇÃO! A corda de travagem tem de estar sempre enrolada por completo
à volta da mão que trava!
Tipos de cordas a utilizar
Para a escalada com o a corda fixada em baixo estão permitidas apenas
cordas dinâmicas de acordo com EN 892. Margem de diâmetro, vide fig. 2. O
diâmetro efetivo da corda pode apresentar uma divergência de +- 0,2 mm em
relação ao diâmetro nominal do fabricante.A utilização de cordas estáticas é
apenas permitida para segurar com mudança de direcção de corda (escalar
em Top rope) ou para largar ou deixar descer uma pessoa, mas não para
segurança de escalador guia! Deve-se evitar a corda solta.
INDICAÇÕES GERAIS RELATIVAMENTE À SELECÇÃO DO PONTO DE
ENCOSTO, À SEGURANÇA, AO TEMPO DE VIDA ÚTIL, AO ARMAZENA-
MENTO, À CONSERVAÇÃO E DESIGNAÇÃO
RECOMENDAÇÕES DE SEGURANÇA
Se este produto for combinado a outras peças, há riscos de limitação de
segurança por motivos de incompatibilidade.
Antes e depois da utilização, o produto deve ser verificado quanto a eventuais
danos (por ex. deformação, fissuras e corrosão), deve - se ter em atenção o
estado de utilização e o funcionamento correcto. O produto deverá ser
imediatamente descartado se houver quaisquer suspeitas em relação à
segurança.
Atenção! O produto não deve ficar exposto a fatores potencialmente
prejudiciais. Esses fatores incluem o contato com substâncias ácidas e
agressivas (por exemplo, ácidos, alcalinos, fluído de solta, óleos, materiais de
limpeza), bem como temperaturas extremas e fagulhas.
TEMPERATURA OPERACIONAL
A temperatura operacional comum do produto (em condições secas) varia
aproximadamente entre –30°C e +60°C.
DURABILIDADE E REPOSIÇÃO
A durabilidade do produto depende essencialmente da forma e da freqüência
de utilização, além de outros fatores externos. Produtos fabricados a base de
fibras sintéticas (poliamida, poliéster, dyneema) estão sujeitos a um
determinado nível de envelhecimento mesmo quando não são utilizados. Esse
nível de envelhecimento depende da intensidade dos raios ultravioletas e
também de influências ambientais climáticas.
Após a duração de uso ter acabado ou o mais tardar após o fim da vida útil é
necessário tirar o produto do uso.
Durabilidade máxima sob condições ideais de armazenamento (consulte o
tópico “Armazenamento”) e não utilizado: Não são conhecidas limitações.
Utilização Ocasional: Em casos de uso ocasional e apropriado (Utilize
cordas limpas), sem desgastes visíveis e em condições de armazenamento
ideais:
10 anos.
Uso freqüente ou extremo:
Caso o uso seja frequente e a solicitação de trabalho seja alta, por ex. com
cordas sujas, a vida útil pode-se reduzir consideravelmente. Se o uso for
extremo pode até mesmo ser de até 2 anos.
Regra geral o aparelho de segurança deve ser substituído
- após queda ou queda de uma altura considerável,
- na formação extrema de dobras e / ou deformações,
- Aresta viva devido a desgaste de material
- em caso de danos e avarias na função.
MANUTENÇÃO E CONSERVAÇÃO
Armazenamento: Se não houver uma caixa de transporte, mantenha o
produto em locais frios, secos e protegido contra raios solares. O produto
não deve entrar em contato com substâncias químicas (atenção: evite
contato com fluídos de bateria!).
Limpeza: Produtos sujos devem ser limpos com água morna (se necessário,
com sabão neutro). Se necessário, utilize desinfetantes comuns (sem
halogênio) disponíveis no mercado.
Atenção: O não-cumprimento das recomendações contidas neste
Manual do Usuário pode constituir em perigo de morte!
ETIQUETAS PRESENTES NO PRODUTO
Designação do produto: Aparelho de travagem de acordo com EN 15151-2
Fabricante: EDELRID
Nome do produto:
Modelo: nome do produto
Margem de diâmetro em mm das cordas a serem usadas
Símbolo de informação (I): as advertências e instruções devem ser lidas e
observadas com atenção
Pictograma para colocação correta da corda
Número de carga e ano de construção
Nossos produtos são fabricados com empenho máximo. Entretanto, se
houver motivos de reclamação, solicitamos a especificação do número de
lote.
O design e as especificações do produto estão sujeitos a alterações técnicas
sem aviso prévio.
Local de verificação: TÜV SÜD Product Service GmbH, 80339 Munique,
Alemanha
NO Brems iht. EN 15151-2, type 2 SE Manuell bromsanordning enligt EN 15151-2, Typ 2 SK Manuálna brzda podľa EN 15151-2, typ 2FI EN 15151-2-standardin, tyyppi 2,RO Dispozitiv manual de frânare, conform EN 15151-2, tip 2CZ Manuální brzda podle EN 15151-2, typ 2PL Urządzenie hamujące wg EN 15151-2, typ 2
DK Bremseudstyr iht. EN 15151-2, type 2
PT Dispositivo de travagem de acordo com EN 15151-2, Tipo 2
Product specificaties
| Merk: | Edelrid |
| Categorie: | Niet gecategoriseerd |
| Model: | Jul² |
Heb je hulp nodig?
Als je hulp nodig hebt met Edelrid Jul² stel dan hieronder een vraag en andere gebruikers zullen je antwoorden
Handleiding Niet gecategoriseerd Edelrid
2 September 2025
Handleiding Niet gecategoriseerd
- Vent-A-Hood
- Dresden Elektronik
- PureTools
- OVIDE
- PUQpress
- Verizon
- ZYCOO
- Polaroid
- Stokke
- Controly
- Zeiss Ikon
- Sennheiser
- Khind
- Marker
- Lynx
Nieuwste handleidingen voor Niet gecategoriseerd
2 September 2025
2 September 2025
2 September 2025
2 September 2025
2 September 2025
2 September 2025
2 September 2025
2 September 2025
2 September 2025
2 September 2025
