JL- HARNESS
USER MANUAL
JL-HARNESS
Thank you for choosing the DS18 JL-HARNESS for your factory radio.
This harness installation kit will allow you to add an amplifier under the
passenger seat for the DS18 JL-SBAR and also amplify the dashboard
speakers (optional), it also comes ready for the LED-BTC lights module and
the audio signal module V4HL.V2.
WHAT IS INCLUDED:
• Harness kit OFC with all factory style connectors and terminals
• Fuse Holder Mini-ANL 150A
WHAT YOU WILL NEED:
• Any 4, 5 or 6 channels amplifier
• DS18 Smart Line Output Conversion Module (V4HL.V2).
• LED RGB Control module (LED-BTC).
• Soundbar for Jeep JL / JLU / JT (JL-SBAR).
• 4 x 8” Speakers (NXL-8 recommended).
• 4 x 1.75” Tweeters (PRO-TW4L recommended).
• Optional DS18 Dash enclosure upgrade with 6” Neo Mid-Range (JP6).
• Optional DS18 Dash Tweeter upgrade using PRO-TWR3 ring adapter
and PRO-TWN4 or similar.
**ATTENTION**
Installation of mobile audio and video components requires experience with
a variety of mechanical and electrical procedures. Although this manual
provides general installation and operation instructions, it does not show the
exact installation methods for your vehicle. If you do not have the required
knowledge and experience to successfully complete the installation, consult
an authorized dealer about professional installation service.
Please visit DS18.tools for a full installation video
1
JEEP JL/JLU/jt SoundBar
Wiring Harness Kit - Installation
Radio side Installation
using Factory OEM Radio (Without PREMIUM/ALPINE Sound System)

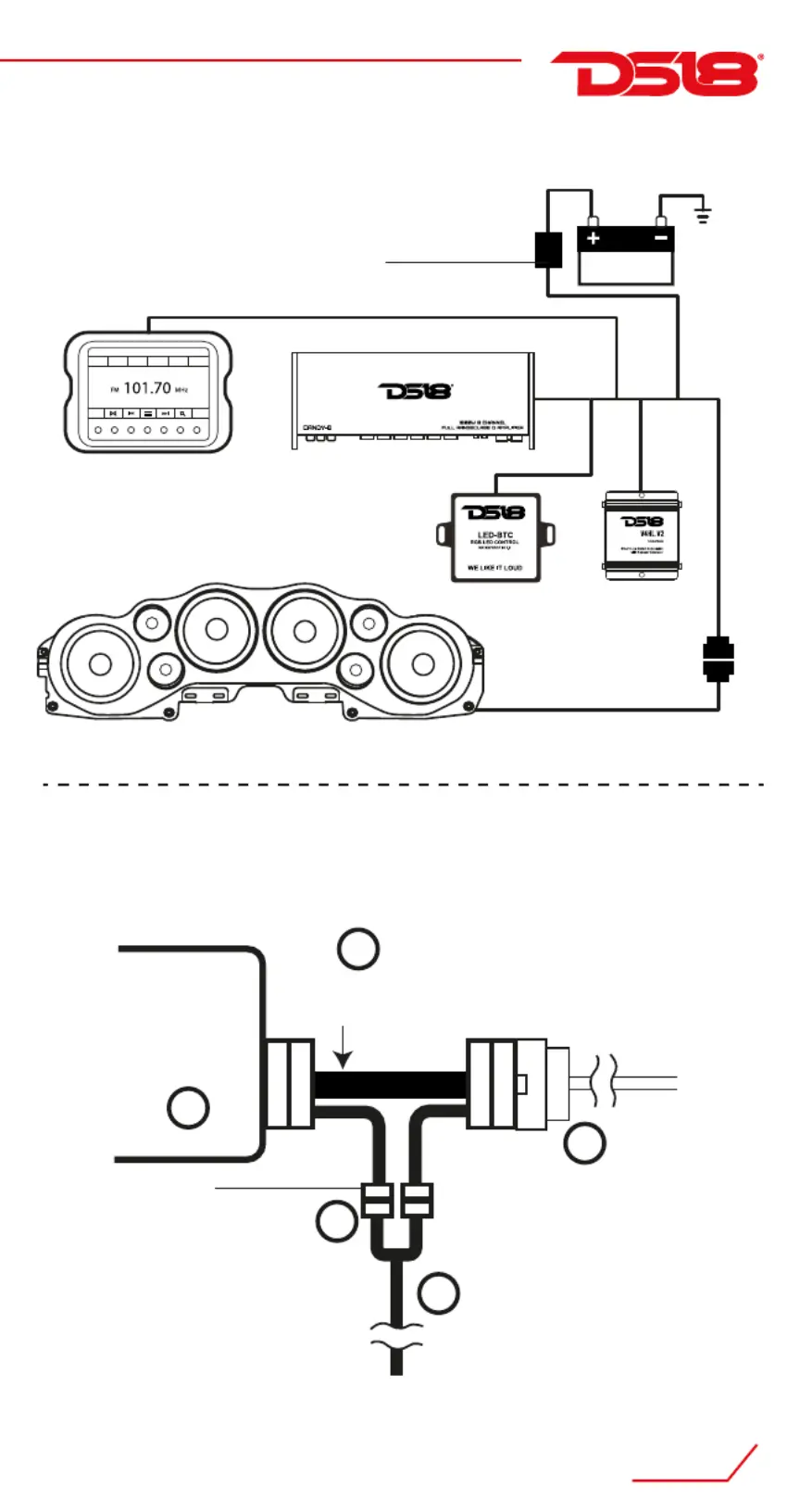

A - Connect the DS18 T-Harness
connector between the factory
radio unit and the radio harness.
C
B
A
SOUNDBAR
PIN CONNECTOR
HI/LO V4HL.V2LED-BTC
AMP
JEEP RADIO
FUSE HOLDER
BATTERY
FACTORY RADIO
HARNESS
DS18 T-HARNESS
RADIO
FACTORY
RADIO
DS18 HARNESS (RADIO SIDE)
SPEAKER /
SIGNAL CONNECTOR
D
E
2
**ATTENTION** Disconnect the negative post (Ground) of the battery before you
start the installation. This helps avoid airbags coding and malfunctions, codes
module malfunction or any electrical issues
