Verklaring van de symbolen PerfectView M55LX, M75LXNL98Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebrui-ker. Inhoudsopgave1 Verklaring van de symbolen. 982 Veiligheids- en montage-instructies. 993 Omvang van de levering. 1014 Toebehoren. 1015 Gebruik volgens de voorschriften. 1026 Technische beschrijving. 1027 LCD-monitor monteren. 1048 LCD-monitor gebruiken. 1089 LCD-monitor verzorgen en reinigen. 11110 Garantie. 11111 Afvoer. 11112 Technische gegevens. 1121 Verklaring van de symbolen. AIVOORZICHTIG. Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP. Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken. INSTRUCTIE Aanvullende informatie voor het bedienen van het product. M55LX-M75LX-IO-16s. book Seite 98 Mittwoch, 20.

PerfectView M55LX, M75LX Veiligheids- en montage-instructiesNL992 Veiligheids- en montage-instructiesNeem de veiligheidsinstructies en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht!De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:•montage- of aansluitfouten•beschadiging van het product door mechanische invloeden en overspanningen•veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant•gebruik voor andere dan de in de handleiding beschreven toepassingenANeem daarom de volgende instructies in acht:•Gebruik bij werkzaamheden aan de volgende leidingen alleen geïsoleerde kabelschoenen, stekkers en vlaksteker-kabelschoenen:– 30 (ingang van accu plus direct),– 15 (geschakelde plus, achter accu),– 31 (retourleiding vanaf accu, massa),– 58 (achteruitrijlicht).Gebruik geen kroonsteentjes.•Gebruik een krimptang (afb.

1 12, pagina 2) voor het verbinden van de kabels.•Schroef de kabel bij aansluitingen aan leiding 31 (massa)– met kabelschoen en getande ring aan een massaschroef van het voertuig of– met kabelschoen en plaatschroef aan de carrosserieplaat.Let op een goede massaverbinding!Bij het loskoppelen van de minpool van de accu verliezen alle vluchtige geheugens van de elektronica voor comfortvoorzieningen de opgeslagen data.LET OP!

Gevaar voor beschadiging!•In verband met kortsluitingsgevaar moet voor werkzaamheden aan het elektrisch systeem van het voertuig altijd de minpool worden losgekoppeld.Bij voertuigen met een extra accu moet ook daar de minpool worden losgekoppeld.•Ontoereikende leidingverbindingen kunnen tot gevolg hebben dat door kortsluiting– kabelbranden ontstaan,– de airbag wordt geactiveerd,– elektronische besturingsinrichtingen beschadigd worden,– elektrische functies uitvallen (knipperlicht, remlicht, claxon, contact, licht).M55LX-M75LX-IO-16s.book Seite 99 Mittwoch, 20. Dezember 2017 1:51 13

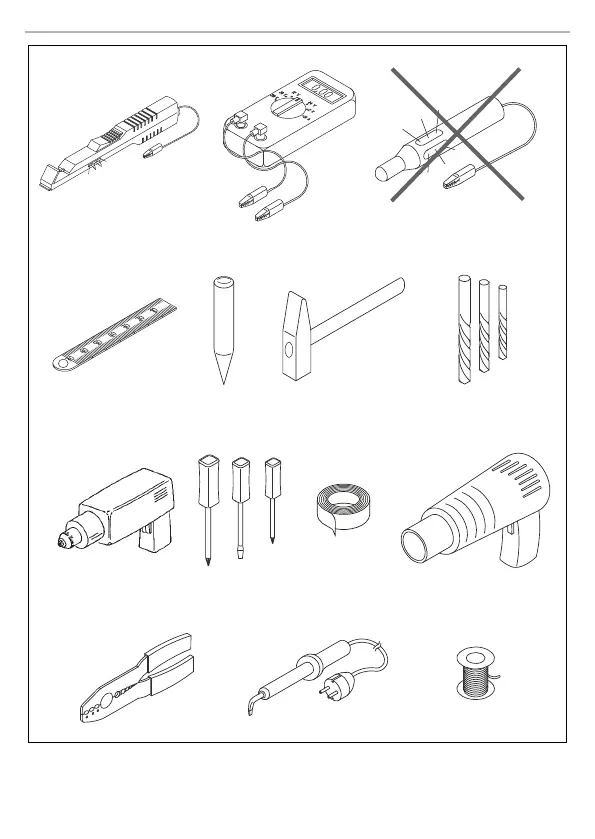

Veiligheids- en montage-instructies PerfectView M55LX, M75LXNL100•De volgende data moet u afhankelijk van de voertuiguitrusting opnieuw instellen:–radiocode–voertuigklok–tijdschakelklok–boordcomputer– stoelinstellingInstructies voor het instellen vindt u in de betreffende gebruiksaanwijzing. Neem volgende instructies voor montage in acht:. Neem bij werkzaamheden aan elektrische onderdelen de volgende instructies in acht:•Gebruik voor het controleren van de spanning in elektrische leidingen alleen een diodetestlamp (afb. 1 1, pagina 2) of een voltmeter (afb. 1 2, pagina 2). Testlampen met een lampbehuizing (afb. 1 3, pagina 2) gebruiken te veel stroom, waardoor het elektrisch systeem van het voertuig beschadigd kan raken.

•Let er bij het leggen van de elektrische aansluitingen op dat deze– niet worden geknikt of verdraaid,– niet langs randen schuren,– niet zonder bescherming door doorvoeren met scherpe randen worden gelegd (afb. 3, pagina 3). •Isoleer alle verbindingen en aansluitingen. •Borg de kabels tegen mechanische belasting met kabelverbinders of isolatieband, bijv. aan de aanwezige leidingen. Neem de volgende aanwijzingen bij de omgang met de LCD-monitor in acht:. VOORZICHTIG. •Bevestig de monitor zodanig, dat hij in geen geval (hard remmen, verkeersongeval) los kan raken en tot verwondingen bij de inzittenden van het voertuig kan leiden. •Bevestig de monitor niet in de buurt van een airbag, omdat er bij activering hiervan gevaar voor verwonding bestaat. VOORZICHTIG.

•Personen (ook kinderen) die door hun fysieke, sensorische of geestelijke vaardigheden, of hun onervarenheid of onwetendheid niet in staat zijn om het product veilig te gebruiken, mogen dit niet zonder toezicht of instructie door een verantwoordelijke persoon doen. •Open de monitor niet (afb. 4, pagina 3). •Dompel de monitor in geen geval in water (afb. 5, pagina 3); de monitor is niet waterdicht.

PerfectView M55LX, M75LX Omvang van de leveringNL101A3 Omvang van de levering4ToebehorenAls toebehoren verkrijgbaar (niet in de leveringsomvang inbegrepen):LET OP! •Sluit de correcte spanning aan.•Gebruik de monitor niet in omgevingen die– aan direct zonlicht blootgesteld zijn,– aan sterke temperatuurschommelingen onderhevig zijn,– een hoge luchtvochtigheid hebben,– een slechte ventilatie hebben,– stoffig of olieachtig zijn.•Druk niet op het LCD-display.•Laat de monitor niet vallen.•Als u de monitor in voertuigen gebruikt, moet de motor van het voertuig tijdens gebruik draaien zodat de voertuigaccu niet ontlaadt.•De beeldkwaliteit kan verslechten als sterke elektromagnetische velden in de buurt zijn.Monteer de monitor daarom niet in de buurt van luidsprekers.Nr. inafb.

Gebruik volgens de voorschriften PerfectView M55LX, M75LXNL1025 Gebruik volgens de voorschriftenDe LCD-monitors PerfectView M55LX (artikelnr. 9600000063) en M75LX (artikel. 9600000064) zijn monitors die vooral voor gebruik in voertuigen bedoeld zijn. Ze kunnen worden gebruikt om camera's (bijv.achteruitrijvideosysteem) of andere videobronnen aan te sluiten.De LCD-monitors zijn ontworpen voor het gebruik in alle voertuigen.De LCD-monitors zijn ontworpen voor beroepsgebruik.6 Technische beschrijving6.1 Beschrijving van de functieDe LCD-monitor is een monitor waarop een camera (b.v. achteruitrijvideosysteem) of andere videobronnen (bijv. DVD-toestel) kunnen worden aangesloten. Tussen de videobronnen kan heen en weer geschakeld worden.De monitor biedt stuurleidingen waarmee camera's automatisch kunnen worden geactiveerd.Er kunnen tot vier camera's worden bedreven.

Naast de gebruikelijke besturing kunnen de vier camera's in automatische modus na elkaar worden geschakeld. De monitor heeft bovendien een afstandsweergave in het display die bij het starten van de achteruitgang automatisch wordt geactiveerd (CAM1).De display van de monitor kan door de afneembare zonnebescherming tegen te veel licht worden beschermd.6.2 BedieningselementenOp de monitor vindt u de volgende bedieningselementen:Nr. inafb. 0, pagina 5Omschrij-vingBeschrijving1 Sensorvenster voor de dimfunctieDe helderheid van het display wordt automatisch aan het omgevingslicht aangepast.2 P Schakelt de monitor in en uit.De toets brandt rood, als de monitor zich in stand-by bevindt. Hij brandt groen, als de monitor is ingeschakeld.3 + 1. Verhoogt de helderheid.2. Verhoogt de waarde van de geselecteerde parameter, als een menu werd geopend.4 – 1. Vermindert de helderheid.2.

PerfectView M55LX, M75LX LCD-monitor monterenNL1057.2 Monitor monteren!Neem bij de montage de volgende aanwijzingen in acht:•Kies een geschikte montageplaats zodat u ongehinderd zicht op de monitor heeft (afb. 6 en afb. 7, pagina 3).•Monteer de monitor nooit op een plek waar het hoofd tegen de monitor kan stoten, of in de buurt van een airbag. Anders bestaat er gevaar voor verwondingen als de airbag open gaat.•De monitor mag in geen geval het zicht bij het autorijden hinderen (afb. 8, pagina 4).•De montageplaats moet vlak zijn.•Controleer of er onder de gekozen montageplaats genoeg ruimte is voor het aanbrengen van onderlegringen en moeren.•Controleer van tevoren, of er voldoende ruimte is voor de boor aan de achterkant (afb. 2, pagina 3).•Denk ook aan het gewicht van de monitor. Zorg evt.

voor versterkingen (grotere onderlegringen of platen).•Zorg ervoor dat u de aansluitkabel naar de monitor kunt plaatsen.Montageplaats vastleggen (afb. a, pagina 6)➤ Plaats de monitor op de monitorhouder.➤ Plaats de monitor met de aangebrachte houdervoet bij wijze van test.➤ Teken de omlijning van de monitorhouder op het dashboard.➤ Verwijder de monitor van de monitorhouder.Monitorhouder op dashboard schroeven (afb. b, pagina 6)➤ Houd de houdervoet binnen de eerder getekende lijnen.➤ Bevestig de monitorhouder met de bijgeleverde zelftappende schroeven.Monitor bevestigen➤ Plaats de monitor op de monitorhouder en bevestig deze met de kartelschroef (afb. a, pagina 6).➤ Schuif de afdekking over de monitorhouder van de monitor.VOORZICHTIG! Verwondingsgevaar!Kies de plaats van monitor zo uit, dat inzittenden van het voertuig in geen geval (bijv.

LCD-monitor monteren PerfectView M55LX, M75LXNL1067.3 Monitor elektrisch aansluitenHet schakelschema voor de LCD-monitor vindt u in afb. d, pagina 7:ANeem de volgende instructies bij het aanleggen van de aansluitkabels in acht:•Gebruik voor de doorvoer van de aansluitkabels indien mogelijk originele doorvoeren of andere doorvoermogelijkheden, zoals ventilatieroosters. Als er geen doorvoeren zijn, moet u een gat van ∅ 22 mm boren. Controleer van tevoren of er voldoende ruimte is voor de boor aan de achterkant (afb. 2, pagina 3).•Dek de boring af met de doorvoering (afb. b 1, pagina 6) in de bodemplaat van de monitorhouder.Nr.

Omschrijving1Monitor2 20-polige bus3 Toevoerleiding monitor420-polige stekker5 12 – 24-V-plus-kabel (rood): Aansluiting op de pluspool van het contact (geschakelde plus, klem 15) of de pluspool van de accu (klem 30)6 Massakabel (zwart): aansluiting aan de minpool van de spanningsbron7 Kabel (groen): Stuuringang voor videoingang CAM1,bijv. voor de aansluiting op het achteruitrijlicht8 Kabel (wit): Stuuringang voor videoingang CAM2,bijv. zijcamera9 6-polige bus CAM1 (aansluiting op videobron 1)10 6-polige bus CAM2 (aansluiting op videobron 2)11 6-polige bus CAM3 (aansluiting op videobron 3)met videosignaalherkenning12 6-polige bus CAM4 (aansluiting op videobron 4,met videosignaalherkenning)13 Kabel (blauw): Stuuringang voor videoingang CAM3Als het systeem via deze stuurleiding wordt geactiveerd, blijven alle toetsen zonder functie (volgens DIN EN 1501-1).LET OP!

Het niet-vakkundig aanleggen of verbinden van kabels leidt steeds weer tot storingen of beschadigingen van onderdelen.Het correcte aanleggen en verbinden van kabels is een voorwaarde voor een duurzame en storingsvrije werking van de later aangebouwde onderdelen.M55LX-M75LX-IO-16s.book Seite 106 Mittwoch, 20. Dezember 2017 1:51 13

PerfectView M55LX, M75LX LCD-monitor monterenNL107•Om schade aan de kabel te vermijden, houdt u bij het plaatsen van de kabels altijd voldoende afstand tot hete voertuigdelen (lampen, verwarming, ventilatoren enz. ). •Let er bij het leggen van de kabels (afb. 3, pagina 3) op dat deze– niet te sterk worden geknikt of verdraaid,– niet langs randen schuren,– niet zonder bescherming door openingen met scherpe kanten worden gelegd. Monitor als achteruitrijvideosysteem aansluiten (afb. d, pagina 7)➤ Monteer de aansluitkabel van de monitorhouder op het dashboard. ➤ Steek de stekker van de monitorkabel (2) in de bus (4) van de aansluitkabel (3). De stekker moet hoorbaar vastklikken. A➤ Sluit de rode en zwarte kabel van de aansluitkabel aan op een geschikte spanningsbron:– Sluit de rode kabel (5) op klem 15 (contact) aan. – Sluit de zwarte kabel (6) op klem 31 (massa) aan.

➤ Als de monitor bij het inschakelen van de achteruitversnelling geactiveerd moet worden, sluit u de groene kabel (7) op de plusleiding van het achteruitrijlicht aan. I➤ Als de monitor bijv. bij het inschakelen van het knipperlicht geactiveerd moet worden, sluit u de volgende stuurkabel op een plusleiding van de knipperlichten aan:– witte kabel (8), blauwe kabel (13)IDeze stuurkabel dient als signaalleiding ter activering van bijv. een zijcamera bij bediening van het knipperlicht. ➤ Verbind evt. de bus CAM1 (9) van de aansluitkabel met de stekker van de videobron 1 (bijv. achteruitrijcamera). ➤ Verbind evt. de bus CAM2 (10) van de aansluitkabel met de stekker van de videobron 2 (bijv. zijcamera). ➤ Verbind evt. de bus CAM3 (11) van de aansluitkabel met de stekker van de videobron 3 (bijv. camera). LET OP. Gevaar voor beschadiging.

LCD-monitor gebruiken PerfectView M55LX, M75LXNL108IAansluiting van een extra achteruitrijcamera (gebruik met aanhangwagen)➤ Verbind zo nodig de bus CAM4 (12) van de aansluitkabel met de stekker van de extra achteruitrijcamera.8 LCD-monitor gebruiken8.1 Monitor inschakelen➤ Druk bij uitgeschakelde monitor de toets „P” (afb. 0 2, pagina 5) in, om de monitor in te schakelen.➤ De toets brandt groen.✓ Het overgedragen beeld verschijnt.8.2 Monitor uitschakelen➤ Druk de toets „P” (afb. 0 2, pagina 5) in, om de monitor uit te schakelen.➤ De toets brandt rood.✓ Het beeld verdwijnt.INSTRUCTIE Neem ook het stroomverbruik van het videosysteem in acht. De camera's zijn uitgerust met verwarmingen. Er kan maximaal een stroom van 1,5 A vloeien (drie camera's in verwarmingsmodus). Gebruik bij directe aansluiting op de accu een scheidings-schakelaar.

Zo kunt u het videosysteem eenvoudig van de accu scheiden, als u het voertuig langdurig niet gebruikt.M55LX-M75LX-IO-16s.book Seite 108 Mittwoch, 20. Dezember 2017 1:51 13

LCD-monitor gebruiken PerfectView M55LX, M75LXNL1108. 4 Videobron instellenStel de videobron als volgt in (afb. 0, pagina 5):➤ Als u de videobron wilt omschakelen, druk dan op de toets „CAM” (6). ✓ De monitor wisselt de camera in de volgorde „Camera 1 – Camera 2 – Camera 3 – Camera 4”. I8. 5 Automatisch zoeken instellenStel automatisch zoeken als volgt in (afb. 0 , pagina 5):➤ Druk zo vaak op de toets „ ” (5) tot het menu „Automatisch zoeken” wordt weergegeven. ➤ Druk de toets „+” (3) in om automatisch zoeken in te schakelen. ✓ De monitor wisselt de camera in de volgorde „Camera 1 – Camera 2 – Camera 3 – Camera 4” automatisch in de vooringestelde scantijd. Na de eerste doorloop worden alleen nog de ingangen met aangesloten camera's weergegeven. In deze modus is geen geluid beschikbaar. Weergaveduur instellenU kunt de weergaveduur van 2 s tot 20 s instellen.

➤ Druk zo vaak op de toets „ ” (5) tot het menu „Cam. vertr. ” wordt weergegeven. ➤ Druk op de toets „+” (3) om de weergaveduur van de camera's te verlengen. Druk op de toets „–” (4) om de weergaveduur van de camera's te verminderen. Automatisch zoeken beëindigen➤ Druk zo vaak op de toets „ ” (5) tot het menu „Automatisch zoeken” wordt weergegeven. ➤ Druk de toets „+” (3) in om automatisch zoeken uit te schakelen. 8. 6 Aanhangercamera herkennenDeze functie is nodig bij gebruik van een aanhangercamera (afb. c, pagina 6), als het systeem automatisch via de achteruitrijversnelling wordt geactiveerd. •Een camera aangesloten (bijvoorbeeld trekvoertuig zonder aanhanger):de op CAM1 aangesloten camera (1) wordt geactiveerd•Twee camera's aangesloten (bijvoorbeeld trekvoertuig met aanhanger):de op CAM4 aangesloten camera (2) wordt geactiveerd (CAM1 is niet-actief).

PerfectView M55LX, M75LX LCD-monitor verzorgen en reinigenNL1118.7 Afstandsmarkeringen instellenStel de afstandsmarkeringen als volgt in (afb. 0, pagina 5):➤ Druk zo vaak op de toets „ ” (5) tot het menu „Afstandsmarkeringen” wordt weergegeven.✓ De instelbare afstandsmarkeringen worden weergegeven.➤ Druk de toets „+” (3) in om de rode afstandsmarkeringen te verschuiven.➤ Druk op de toets „–” (4), om de gewenste afstandsmarkeringen te selecteren.➤ Druk op de toets „ ” (5) om de instelling te beëindigen.9 LCD-monitor verzorgen en reinigenA➤ Reinig de monitor af en toe met een vochtige, zachte doek.10 GarantieDe wettelijke garantieperiode is van toepassing.

Als het product defect is, wendt u zich tot het fili-aal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak.Voor de afhandeling van de reparatie of garantie dient u het volgende mee op te sturen:•defecte onderdelen,•een kopie van de factuur met datum van aankoop,•reden van de klacht of een beschrijving van de storing.11 Afvoer➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.MAls u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.LET OP! Gevaar voor beschadiging!•Voor het reinigen geen scherpe of bijtende middelen gebruiken, omdat dit kan leiden tot schade aan de monitor.•Verwijder de kabels voor u de monitor reinigt zodat het niet tot een kortsluiting kan komen.M55LX-M75LX-IO-16s.book Seite 111 Mittwoch, 20.
