Lastseite / load-circuit

AUX

Vvierpolig, ARD (automatic reclosing device)

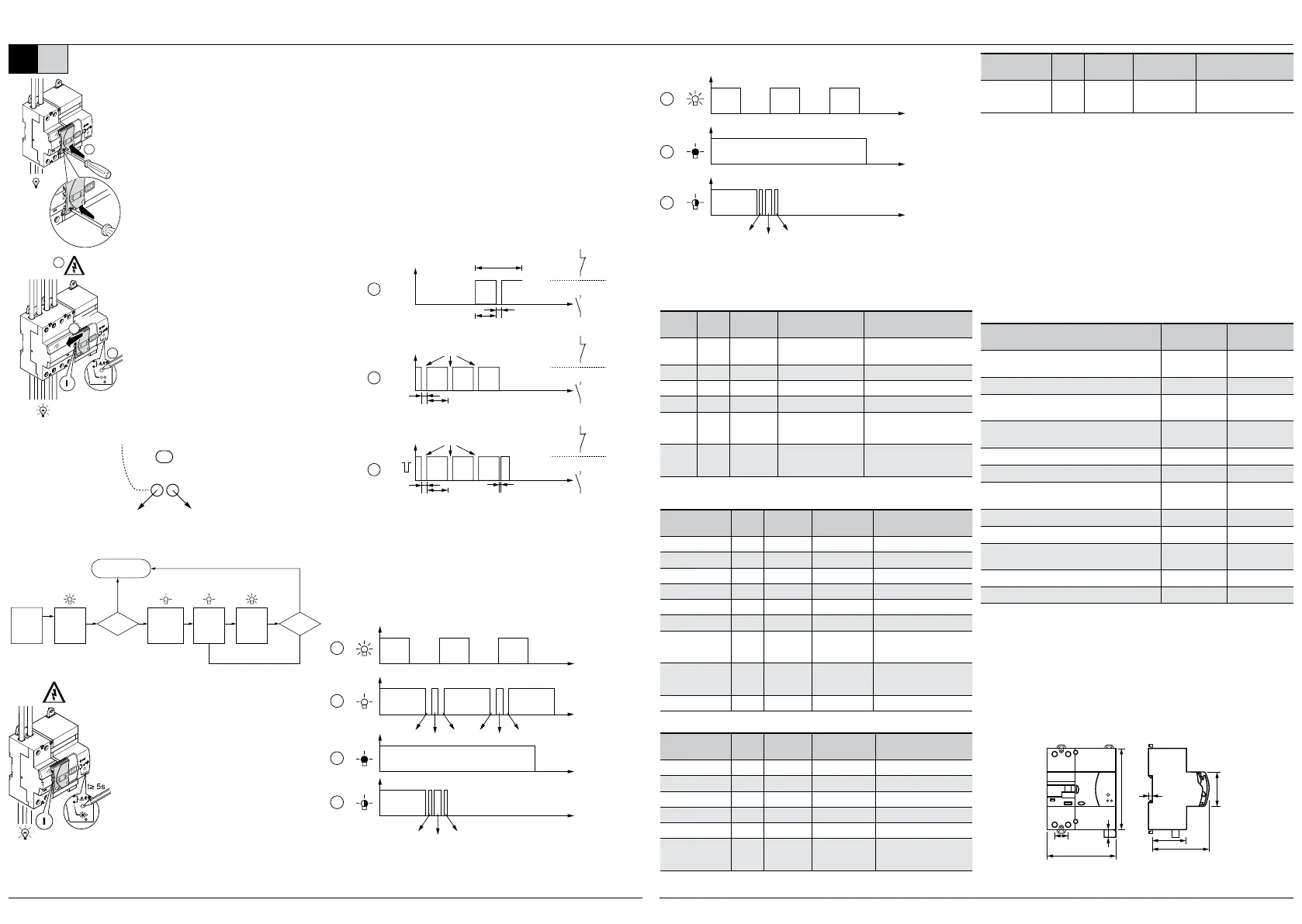

Prüfungen und Funktionskontrolle (Selftest und Selftest Restart)

Nach Einschalten der Betriebsspannung (1) den Knebel in Stellung I bewegen

(2). Der automatische Prüfzyklus wird aktiviert, sobald der Schieber nach links

in Stellung AUTO ON bewegt wird, sodass der Knebel vollständig von diesem

verdeckt wird (3). Die grüne Leuchtdiode leuchtet (4).

Der Automatikbetrieb wird deaktiviert, sobald der Schieber nach rechts in

Stellung AUTO OFF bewegt wird (5). Die grüne LED erlischt (6).

SET

SET

CLACK

3

LED EIN

LED ON

4

2

2

4

5

LED AUS

LED OF

F

6

1

EIN

ON

1

EIN

ON

3

SET

SET

SET

SET

SET

SET

Selftest/Selftest Restart EIN/ONSelftest/Selftest Restart AUS/OFF

Selftest/Selftest Restart EIN/ONSelftest/Selftest Restart AUS/OFF

Manuelle Funktionsprüfung (Selftest und Selftest Restart)

Bei angelegter Betriebsspannung (1) und nach Deaktivierung des Automatik-

betriebs (2) und manueller Betätigung der Prüftaste T (3) muss eine Auslösung

erfolgen (4).

SET

SET

CLACK

3

LED EIN

LED ON

4

2

2

4

5

LED AUS

LED OF

F

6

1

EIN

ON

1

EIN

ON

3

SET

SET

SET

SET

SET

SET

Selftest/Selftest Restart EIN/ONSelftest/Selftest Restart AUS/OFF

Selftest/Selftest Restart EIN/ONSelftest/Selftest Restart AUS/OFF

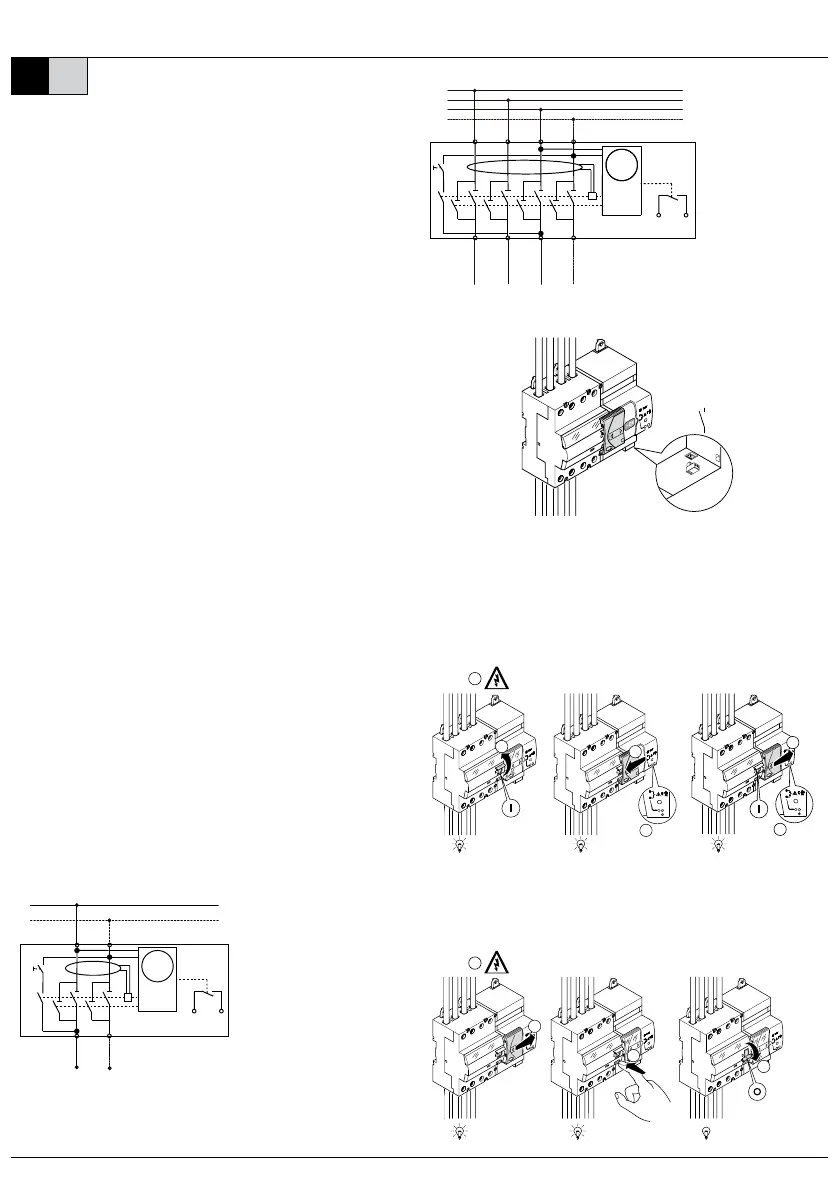

Montage- und Bedienungsanleitung

für zwei-/vierpolige Fehlerstromschutzschalter

DRCCB 5 ST und DRCCB 5 STR

Diese Montage- und Bedienungsanleitung richtet sich an die Elektrofachkraft.

Aufgrund erheblicher Gefährdungspotenziale ist der Einbau von Geräten die-

ser Art nicht für den elektrotechnischen Laien geeignet. Die Montage- und

Bedienungsanleitung ist aufzubewahren, um ein späteres Nachschlagen zu er-

möglichen. Der Betreiber der elektrischen Anlage ist über die Anwendung und

Funktion dieses Schutzgerätes aufzuklären.

Anwendungs- und Warnhinweise

1.Geräte mit sichtbaren Beschädigungen dürfen weder montiert noch

verwendet werden.

2.Um die korrekte Auslösefunktion langfristig zu erhalten, ist ein Betrieb

nur unter normalen, schadgasfreien Umgebungsbedingungen zulässig.

Schadgase sind z. B. Chlor, Ammoniak, Schwefel.

3.Eine Fehlauslösung kann aufgrund von betriebsbedingten Ableitströmen

oder atmosphärischen Störungen nicht mit letzter Sicherheit ausgeschlos-

sen werden.

4.Bei Arbeiten an der nachgeschalteten Anlage ist der Automatikbetrieb aus-

zuschalten.

5.Nach Norm DIN VDE 0100-530 ist das automatische Wiedereinschalten nur

in Bereichen, zu denen ausschließlich elektrotechnisch unterwiesene Perso-

nen und Elektrofachkräfte Zutritt haben, erlaubt.

Bestimmungsgemäßer Gebrauch und Montage

Die Schutzschaltgeräte der Baureihe DRCCB 5 sind puls- und wechselstrom-

sensitive Fehlerstromschutzschalter (RCCB) vom Typ A mit einem monatlichen

Selbsttest ohne Unterbrechung der Spannungsversorgung. Sie dienen dem

Schutz in elektrischen Anlagen durch automatische Abschaltung.

DRCCB 5 ST (Selftest): Es wird monatlich ein Selbsttest ohne Unterbrechung

der Spannungsversorgung durchgeführt.

DRCCB 5 STR (Selftest Restart): Es wird ebenfalls monatlich ein Selbsttest

ohne Unterbrechung der Spannungsversorgung durchgeführt. Zusätzlich

erfolgt nach einer Auslösung alle zwei Minuten eine Messung des Isolations-

widerstandes (Anlagenkontrolle). Erreicht dieser einen sicheren Wert, erfolgt

eine automatische Wiedereinschaltung.

Installationshinweise

Die Montage erfolgt durch Aufschnappen auf Tragschiene nach EN 60715. Der

Anschluss ist dem Schaltbild entsprechend vorzunehmen. Alle aktiven Leiter

und den Neutralleiter durch den Schalter führen. Die Einspeisung erfolgt zwin-

gend von oben.

N

T

f +

ARD

N

L

Lastseite / load-cicuit

AUX

Vzweipolig, ARD (automatic reclosing device)

SET

AUX

Doepke

3932163

|

06/2019

|

DoepkeSchaltgeräteGmbH,Stellmacherstraße11,D-26506Norden

DEEN
