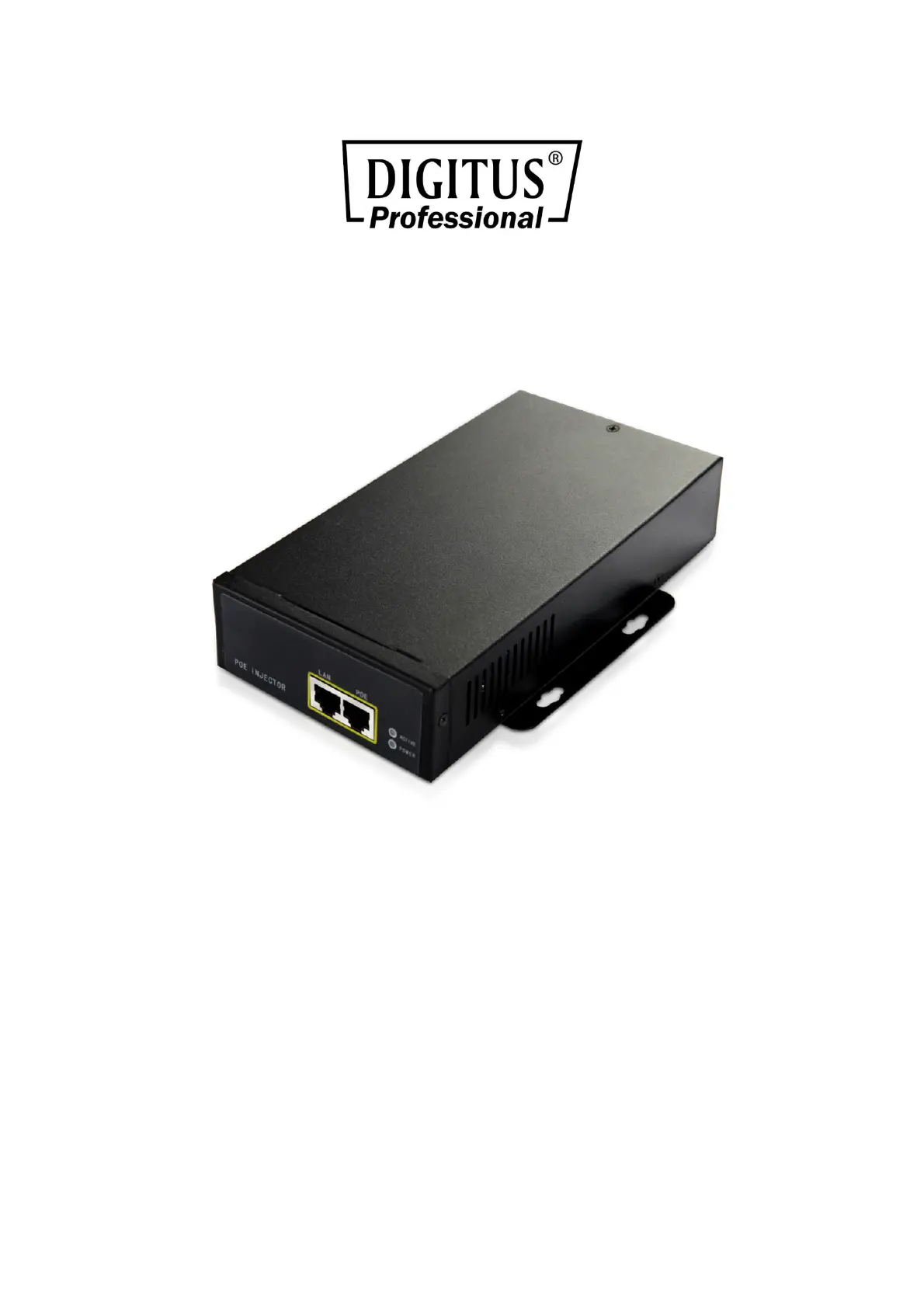

Gigabit PoE++ Injector, 802.3bt

Manual

DN-95107

Introduction

The Digitus PoE Injector minimizes your cabling when installing PoE

compatible devices such as IP network cameras. Only the Ethernet cable

is used for the data feed and power supply for the devices. This

eliminates the need to install a separate power line, and you can extend

your network where there are no power outlets or power lines. The

injector is fully compatible with the IEEE 802.3af/at/bt PoE standard and

delivers output power of up to 95W.

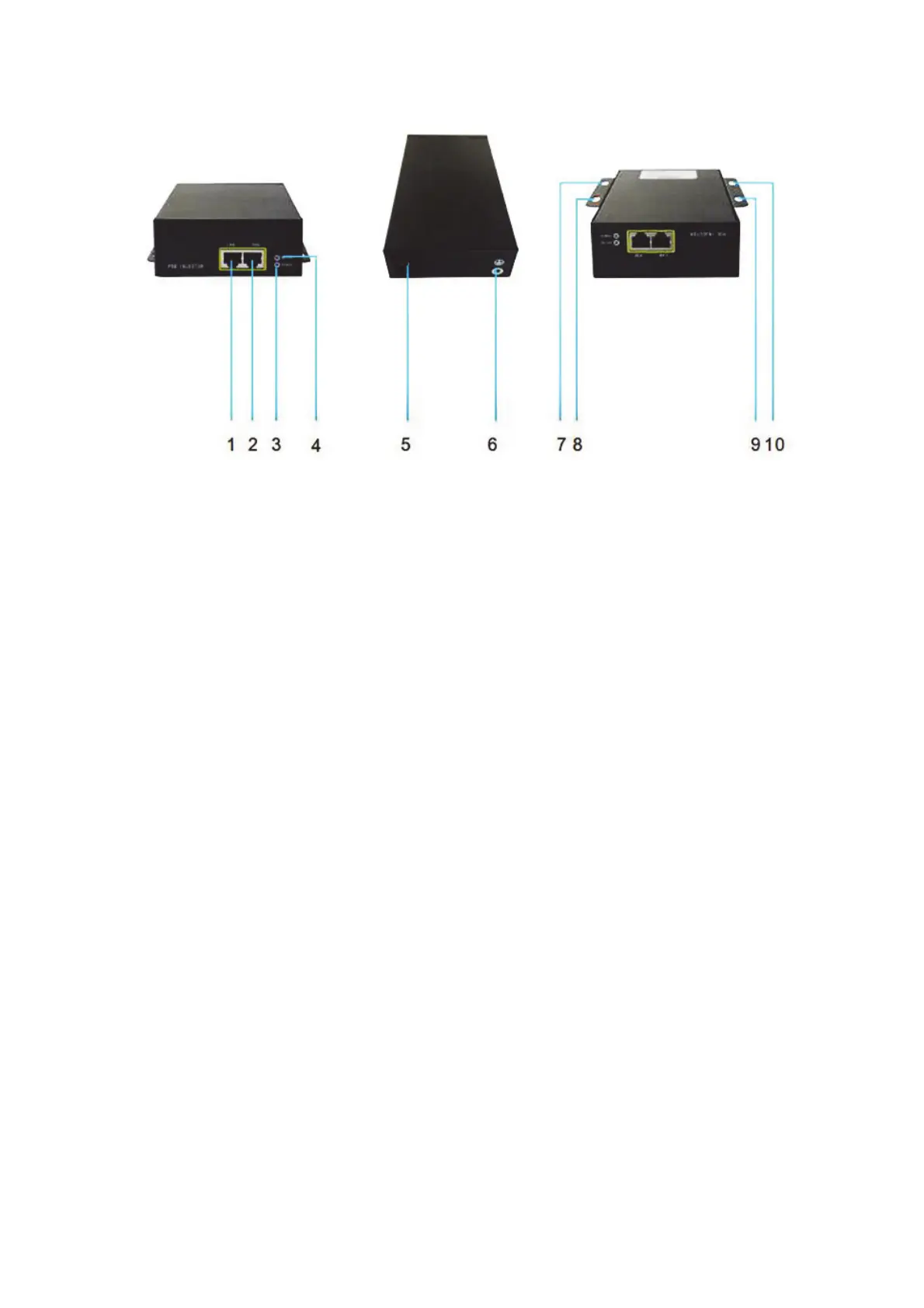

1. LAN Data Input Port

2. PoE Power Output Port

3. Power Instruction Light

4. Loa

Activations instruction

5. AC Power Input

6. GND

7.8.9.10. Insta

Key Features

- AT chip detection before supply power

- Output power is 95W

- Output current is 1.75A

- Power pin: 4/5(+), 7/8(-) and 3/6(+), 1/2(-)

- Compact design, high-power, lower cost

- Support IEEE802.3af/at/bt compliant terminal equipment

Package Content

1 x Gigabit PoE Injector

1 x Manual

1 x Power cord

Specifications

Standard

- IEEE802.3 10Base-T Ethernet

- IEEE802.3u 100Base-Tx Fast Ethernet

- IEEE802.3ab 1000Base-T Gigabit Ethernet

- Support IEEE802.3af/at/bt standard PD

PoE Power Output

- Power pins: 4/5(+), 7/8(-) and 3/6(+),1/2(-)

- Data Rate: 10/100/1000Mbps

- Output Voltage: 55V

- Output Current: 1.75A

- Input Power: 100-240VAC

- Required AC Current Input: 2.0A@100-240VAC

- AC Hz: 50-60Hz

Dimension & Weight

- Dimension: 214mm X 134mm X 41mm

- Weight: 920g

Product specificaties

Merk:	Digitus
Categorie:	Schakelaar
Model:	DN-95107
Kleur van het product:	Zwart
Gewicht verpakking:	1400 g
Breedte verpakking:	200 mm
Diepte verpakking:	230 mm
AC-adapter ingangsspanning:	100 - 240 V
Land van herkomst:	China
Code UK-handelstarief:	85176200
Aantal Ethernet LAN (RJ-45)-poorten:	2
Aansluiting voor netstroomadapter:	Ja
Ethernet LAN, data-overdrachtsnelheden:	10,100,1000 Mbit/s
Netwerkstandaard:	IEEE 802.3at
Uitgangsvermogen:	95 W
Ethernet interface type:	Gigabit Ethernet
Power over Ethernet (PoE):	Ja
Afmetingen (B x D x H):	214 x 134 x 41 mm
Stroomverbruik (typisch):	3 W
Bedrijfstemperatuur (T-T):	-40 - 65 °C
Aantal producten inbegrepen:	1 stuk(s)
Code geharmoniseerd systeem (HS):	85044095
Verpakkingsvolume:	3680 cm³
Totaal Power over Ethernet (PoE)-budget:	95 W
Stroom via Ethernet (PoE):	55 V
