Pagina 1/2

✔Cat.6

✔Design compatible

✔Smart cable manager

✔Metall snap-in

DIGITUS® Cat.6

Keystone Module, shielded, tool-free installation

Abstract

DIGITUS® Cat.6

Keystone Module, shielded, tool-free installation, smart cable manager

Transmission Properties

- Category 6

10GBase-T, 500 MHz

- ISO/IEC 11801 3rd Edition, EN 50173-1

- Suitable for PoE/PoE+/4PPoE (IEEE 80.3af, 802.3at, 802.3bt)

General Properties

- Suitable for modular patch panel and modular wall outlet installation

- RJ45-Jack, 8P8C

- Cable installation via IDC, according to EIA/TIA 568 A & B

- Strain relief and cable fixing via smart cable manager

- Tool-free installation

- 360° cable screen connection for enhanced EMV protection

- GHMT certified

Technical Properties

- Housing material: Zinc-diecast, nickel plated

- Contact material: Phosphor bronze

- Coating contact: Nickel, gold plated 0,5 µ

Physical Properties

- Insertion force: Max. 30N (acc IEC 60603-7- . 5)

- Retention strength: 7,7 kg between jack and plug

- Operation temperature: -20 °C up to +70 °C (ISO/IEC 11801, ANSI/TIA 568 C.2)

- Mating cycles female: 750 (ISO/IEC 11801, IEC 60603-7- ≥5)

- IDC wire size: AWG (26/7 22/1), solid and stranded conductor –

- Tested with AWG 22/1 solid installation cable

(DIGITUS® - -A- - AWG 22/1 Cat.7DK 174X VH X;

installation cable)

- Dielectric streng : 1000 VDC (Contact/Contact), 1500 VDC (Contact/Ground) th

Kompatibilität

- Suitable for DIGITUS® patch panels:

DN-91410, DN-91410-LF, DN-91411, DN-91411-LF, DN-91412, DN-91422, DN-91424 – 19“ (483mm)

DN-91419, DN-91420 – 10“ (254mm)

- Suitable for DIGITUS® network wall outlets:

Designfähige Datendose DN-93831, DN-93831-1

- Datendose DN-93801-1, DN-93811, DN-93821

- Smart cable manager )

- Dimensions (HxWxD): 21,0 x 14,5 x 34,5 mm

- Weight: 19,5 g

- Available in a set pcs) (24

Product Number Information

DN-93619- DIGITUS® Cat.624

Keystone Module shielded set (24 pcs) , ,

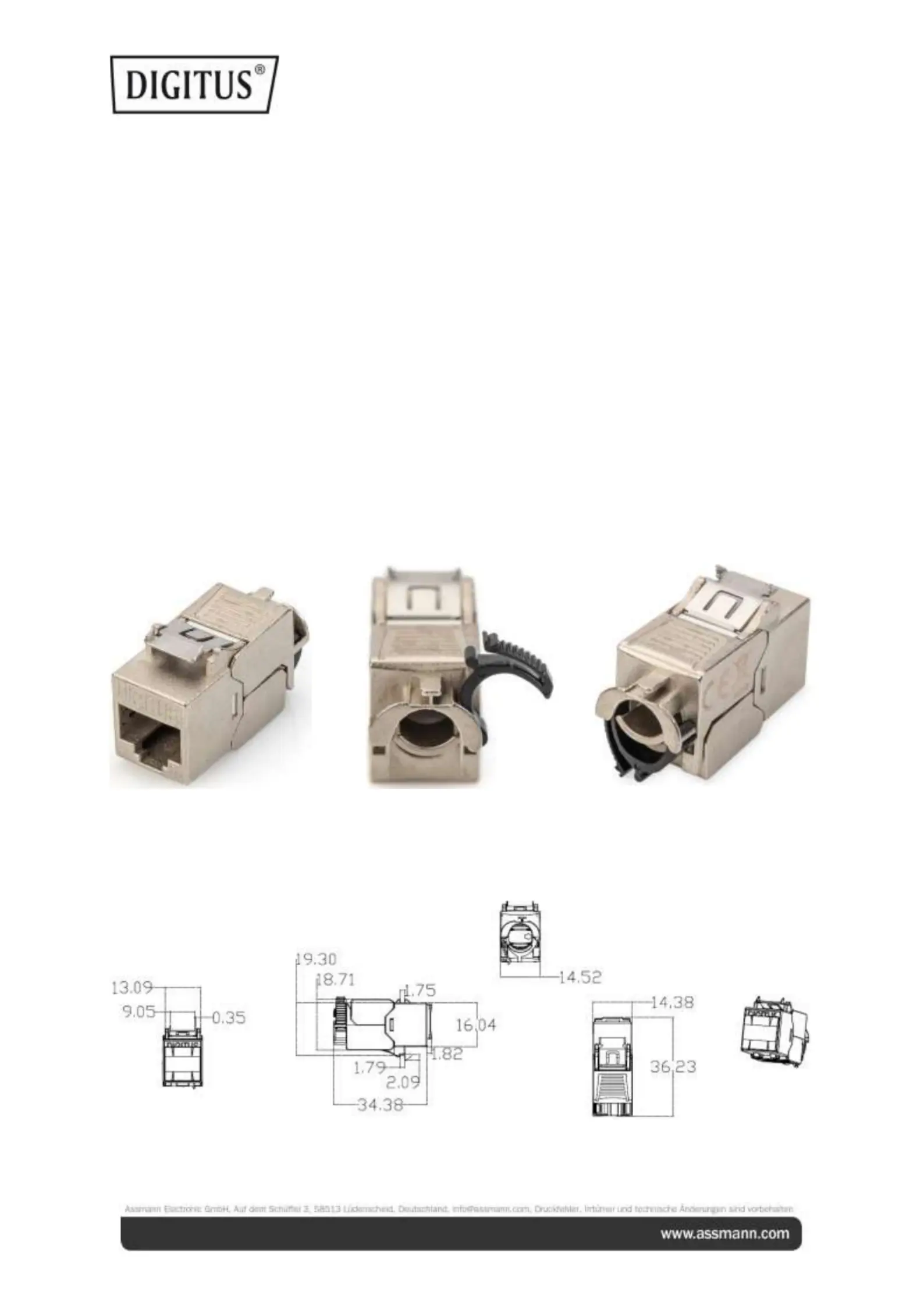

Product Images

Technical Drawings

Product specificaties

Merk:	Digitus
Categorie:	Niet gecategoriseerd
Model:	DN-93619-24
Kleur van het product:	Zilver
Gewicht:	19.5 g
Breedte:	14.5 mm
Diepte:	34.5 mm
Hoogte:	21 mm
Materiaal behuizing:	Zink
Land van herkomst:	China
Aantal per verpakking:	24 stuk(s)
Bekabelingstechnologie:	10GBase-T
Constructietype:	Plat
Frequentie:	500 MHz
Contact geleider materiaal:	Nikkel/Goud
Code geharmoniseerd systeem (HS):	85369010
AWG draad omvang:	26/22
Aansluiting 1:	RJ-45
Aansluiting 1 type:	Mannelijk
Ondersteundende kabel types:	Cat6a
Kabelafscherming:	S/UTP (STP)
Ingebouwde stofkap:	Ja
