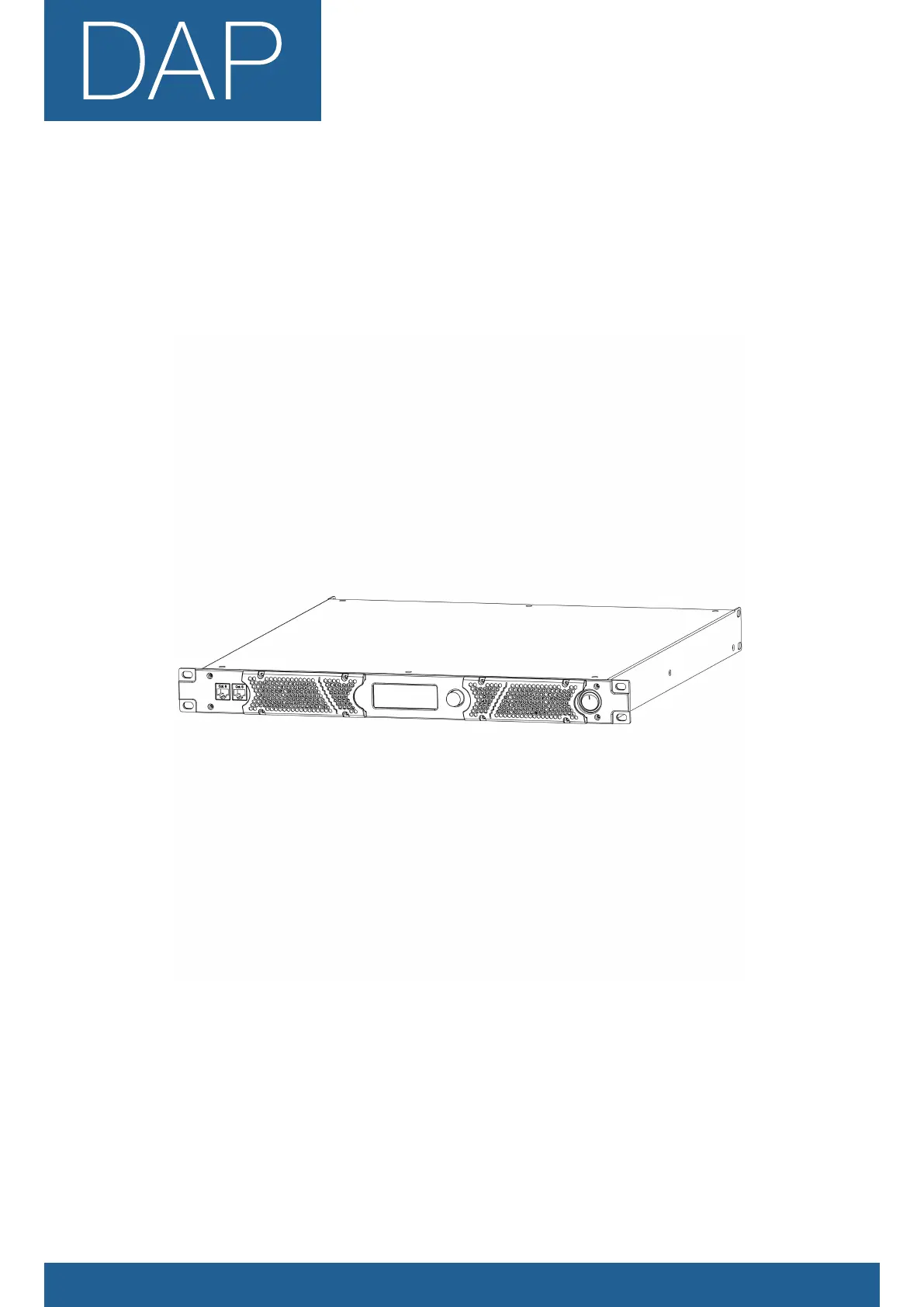

DAP Audio TA-4.2600 Handleiding

VoorwoordBedankt voor uw aankoop van dit DAP product.Het doel van deze gebruikershandleiding is om instructies te geven voor een correct en veilig gebruik van ditproduct.Bewaar de gebruikershandleiding voor toekomstig gebruik, aangezien deze een integraal onderdeel van hetproduct is. De gebruikershandleiding moet op een gemakkelijk toegankelijke plaats worden bewaard.Deze gebruikershandleiding bevat informatie over:• Veiligheidsinstructies•• Beoogd en niet-beoogd gebruik van het apparaat•• Installatie en werking van het apparaat•• Onderhoudsprocedures•• Probleemoplossing•• Transport, opslag en afvoer van het apparaat•Het niet opvolgen van de instructies in deze gebruikershandleiding kan leiden tot ernstig letsel en schade aaneigendommen.©2025 DAP.

Alle rechten voorbehouden.Niets uit dit document mag worden gekopieerd, gepubliceerd of anderszins gereproduceerd zondervoorafgaande schriftelijke toestemming van Highlite International.Ontwerp en productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.Ga voor de laatste versie van dit document of andere taalversies naar onze website www.highlite.com ofneem contact met ons op via [email protected] International en haar geautoriseerde dienstverleners zijn niet aansprakelijk voor letsel, schade, directeof indirecte schade, gevolgschade of economische schade of enige andere schade die voortvloeit uit hetgebruik van, het niet kunnen gebruiken van of het vertrouwen op de informatie in dit document.Highlite International B.V. - Vestastraat 2 - 6468 EX Kerkrade - Nederland1cProductcode: D4224TA-4.2600

Inhoudsopgave1. Inleiding. 41. 1. Voordat u het product gebruikt. 41. 2. Beoogd gebruik. 41. 3. Tekstconventies. 41. 4. Symbolen en signaalwoorden. 41. 5. Symbolen op het informatielabel. 52. Veiligheid. 62. 1. Waarschuwingen en veiligheidsinstructies. 62. 2. Vereisten voor de gebruiker. 83. Beschrijving van het apparaat. 93. 1. Vooraanzicht. 93. 2. Achteraanzicht. 93. 3. Productspecificaties. 103. 4. Afmetingen. 123. 5. Optionele accessoires en software. 124. Installatie. 134. 1. Veiligheidsinstructies voor installatie. 134. 2. Vereisten voor de installatielocatie. 134. 3. Rackmontage. 134. 4. Een stekker installeren. 144. 5. Aansluiten op voeding. 155. Opstelling. 165. 1. Instelling in stereomodus. 165. 2. Setup in brugmodus. 175. 3. Meerdere apparaten aansluiten. 186. Bediening. 196. 1. Veiligheidsinstructies voor gebruik. 196. 2. In- en uitschakelen. 196. 3. Besturingsmodi. 196. 4.

1. Inleiding1. 1. Voordat u het product gebruiktBelangrijkLees en volg de instructies in deze gebruikershandleiding voordat u dit product installeert,bedient of onderhoudt. De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van het niet naleven van dezegebruikershandleiding. Controleer na het uitpakken de inhoud van de doos. Als er onderdelen ontbreken of beschadigd zijn, neemdan contact op met uw Highlite International-dealer. Uw levering omvat:Afbeelding 1• DAP TA-4. 2600•• Gebruikershandleiding•• 4x zelfklevende rubberen voetjes•1. 2. Beoogd gebruikDit apparaat is bedoeld voor professioneel gebruik als een versterker. Het kan alleen binnenshuis geïnstalleerdworden. Dit apparaat is niet geschikt voor huishoudens. Elk ander gebruik, niet genoemd onder beoogd gebruik, wordt beschouwd als niet-beoogd en onjuist gebruik. 1. 3.

TekstconventiesIn de gebruikershandleiding worden de volgende tekstconventies gebruikt:• Knoppen: Alle knoppen zijn vetgedrukt, bijvoorbeeld "Druk op de knoppen OMHOOG/OMLAAG"•• Verwijzingen: Verwijzingen naar onderdelen van het apparaat zijn vetgedrukt, bijvoorbeeld: "draai•aan de verstelhendel (05)". Verwijzingen naar hoofdstukken zijn voorzien van eenhyperlink• 0–255: Definieert een reeks waarden•• Opmerkingen: Opmerking: (vetgedrukt) wordt gevolgd door nuttige informatie of tips•1. 4. Symbolen en signaalwoordenVeiligheidsaanwijzingen en waarschuwingen worden in de hele gebruikershandleiding aangegeven metveiligheidstekens. Volg altijd de instructies in deze gebruikershandleiding. GEVAARGeeft een dreigend gevaarlijke situatie aan die, als deze niet wordt vermeden, zalleiden tot ernstig of dodelijk letsel.

WAARSCHUWINGGeeft een potentieel gevaarlijke situatie aan die, als deze niet wordt vermeden,kan leiden tot ernstig of dodelijk letsel. LET OPGeeft een potentieel gevaarlijke situatie aan die, als deze niet wordt vermeden,kan leiden tot licht of middelzwaar letsel.

Elektrisch gevaarGeeft belangrijke informatie over het afdanken van dit product.1.5. Symbolen op het informatielabelDit product is voorzien van een informatielabel. Het informatielabel bevindt zich aan de zijkant van hetapparaat.Het informatielabel bevat de volgende symbolen:Dit apparaat is ontworpen voor gebruik binnenshuis.Dit apparaat mag niet als huishoudelijk afval worden behandeld.Dit apparaat valt onder IEC-beschermingsklasse I.5cProductcode: D4224TA-4.2600

2. VeiligheidBelangrijkLees en volg de instructies in deze gebruikershandleiding voordat u dit product installeert,bedient of onderhoudt. De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van het niet naleven van dezegebruikershandleiding. 2. 1. Waarschuwingen en veiligheidsinstructiesGEVAARGevaar voor kinderenAlleen voor gebruik door volwassenen. Het apparaat moet buiten het bereik van kinderen wordengeïnstalleerd. • Laat geen onderdelen van de verpakking (plastic zakken, piepschuim, spijkers, etc. ) binnen het bereik van•kinderen. Verpakkingsmateriaal is een potentiële bron van gevaar voor kinderen. GEVAARElektrische schok veroorzaakt door gevaarlijke spanning binneninEr zijn zones in het apparaat waar gevaarlijke aanraakspanning aanwezig kan zijn. • Open het apparaat niet en verwijder geen afdekplaten.

•• Gebruik het apparaat niet als de afdekplaten of de behuizing open zijn. Controleer voor gebruik of de•behuizing goed gesloten is en alle schroeven stevig vastzitten. • Koppel het apparaat los van de voeding voor service en onderhoud, en als het apparaat niet in gebruik is. •GEVAARElektrische schok door kortsluitingDit apparaat valt onder IEC-beschermingsklasse I. • Zorg ervoor dat het apparaat elektrisch is aangesloten op aarding. Sluit het apparaat alleen aan op een•stopcontact met randaarde. • Bedek de randaarde niet. •• Omzeil de thermostaatschakelaar of de zekeringen niet. •• Laat de voedingskabel niet in contact komen met andere kabels. Ga voorzichtig om met het•voedingskabel en alle aansluitingen op de netspanning. • Wijzig de voedingskabel niet door deze te buigen, mechanisch te belasten, er druk op uit te oefenen,•eraan te trekken of op te warmen.

• Controleer of de voedingskabel niet geknikt of beschadigd is. Controleer de voedingskabel regelmatig op•defecten. • Dompel het apparaat niet onder in water of andere vloeistoffen.

AttentieVoeding• Controleer voordat u het apparaat op de voeding aansluit of de stroom, spanning en frequentie•overeenkomen met de ingangsspanning, netspanning en frequentie die op het informatielabel op hetapparaat vermeld staan. • Zorg ervoor dat de kabeldoorsnede van de verlengsnoeren en voedingskabels voldoende is voor het•nodige stroomverbruik van het apparaat. AttentieAlgemene veiligheid• Blokkeer de ventilatieopeningen niet. Zonder goede warmteafvoer en luchtcirculatie kunnen de interne•onderdelen oververhit raken. Dit kan leiden tot schade aan het product. • Schud het apparaat niet. Vermijd brute kracht bij het installeren of bedienen van het apparaat. •• Als het apparaat valt of er tegenaan wordt gestoten, koppel het dan onmiddellijk los van de•voedingsspanning.

• Als het apparaat wordt blootgesteld aan extreme temperatuurschommelingen (bijvoorbeeld na transport),•schakel het dan niet meteen in. Laat het apparaat op kamertemperatuur komen voordat u het inschakelt,anders kan het beschadigd raken door de gevormde condens. • Als het apparaat niet goed werkt, stop dan onmiddellijk met het gebruik. •AttentieAlleen voor professioneel gebruikDit apparaat mag alleen worden gebruikt voor de doeleinden waarvoor het is ontworpen. Dit apparaat is ontworpen om te worden gebruikt als een versterker. Elk onjuist gebruik kan leiden totgevaarlijke situaties en resulteren in letsel en materiële schade. • Dit apparaat is niet geschikt voor huishoudens. •• Dit apparaat bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd. Ongeoorloofde•wijzigingen aan het apparaat maken dat de garantie vervalt.

Dergelijke wijzigingen kunnen leiden tot letselen materiële schade. AttentieControleer het apparaat vóór elk gebruik visueel op eventuele defecten. Zorg ervoor dat:• Alle schroeven die gebruikt zijn voor het installeren van het apparaat of onderdelen van het apparaat•stevig vast zitten en niet verroest zijn.

• Er geen vervormingen op behuizingen, bevestigingen en installatiepunten zijn. •• De voedingskabels niet beschadigd zijn en geen materiaalmoeheid vertonen. •AttentieStel het apparaat niet bloot aan omstandigheden die de nominale IP-klasse overschrijden. Dit apparaat heeft een IP20-classificatie. Een IP20-classificatie (Ingress Protection) biedt bescherming tegenvaste voorwerpen groter dan 12mm, zoals vingers, maar geen bescherming tegen het binnendringen vanwater. 7cProductcode: D4224TA-4. 2600.

Installatie en service mogen alleen worden uitgevoerd door geïnstrueerde of bekwame personen.Neem contact op met uw Highlite International-dealer voor meer informatie.geïnstrueerde personen zijn geïnstrueerd en getraind door een bekwaam persoon, of staan onder toezicht vaneen bekwaam persoon, voor specifieke taken en werkzaamheden die verband houden met de installatie, hetonderhoud en de service van dit product, zodat ze risico's kunnen herkennen en voorzorgsmaatregelenkunnen nemen om deze te vermijden.Bekwame personen hebben een opleiding of ervaring die hen in staat stelt om risico's te herkennen engevaren te vermijden die gepaard gaan met de installatie, het onderhoud en de service van dit product.Overige personen zijn alle andere personen dan geïnstrueerde personen en bekwame personen.

Overigepersonen zijn niet alleen gebruikers van het product, maar ook alle andere personen die toegang hebben tothet apparaat of die zich in de buurt van het apparaat bevinden.8cProductcode: D4224TA-4.2600

3. Beschrijving van het apparaatDe DAP TA-4.2600 is een 4-kanaals DSP-versterker voor touring-toepassingen. Hij levert 4x 2600 W in 4 Ω. Hij kan 2Ω belastingen aansturen en kan gebruikt worden voor 70/100V systemen en gebrugd worden voor meervermogen.De DSP kan worden aangestuurd via een netwerkverbinding en PC-software (Windows 10/11). Hij biedt eeninput delay tot 100 ms, een output delay tot 20 ms, +/- 18 dB level matching, 4x4 audio route mixing, 8-bandsparametrische ingang en uitgang equalizers, hoog- en laagdoorlaatfilters, FIR-filters met tot wel 512 taps, piek-en RMS-limiters, faseregeling en nog veel meer. De versterker ondersteunt IP en de uitgangsspanning/-stroom,temperatuur en beveiliging kunnen via het netwerk worden gemonitord. Met de ingebouwde schakelaar kanhet netwerk worden doorgelust naar meerdere versterkers.

Het LCD-scherm toont de status en instellingen, diekunnen worden aangepast met de draaiknop.3.1.VooraanzichtAfbeelding 201) 4x montageopeningen (voor installatie in een 19 inch-rack)02) Primaire Ethernet RJ45-connector03) Secundaire Ethernet RJ45-connector04) 2x koelventilatiedeksels05) Bedieningspaneel: LCD-display06) Regelknop07) Aan/uit-schakelaar3.2.AchteraanzichtAfbeelding 308) Voedingsingangskabel09) 4x luidsprekeraansluitingen OUT10) 4x 3-pins XLR-connectoren IN9cProductcode: D4224TA-4.2600

4. Installatie4.1. Veiligheidsinstructies voor installatieLet opZorg voor voldoende ventilatieruimte rondom het apparaat.• Blokkeer de ventilatieopeningen niet. Zonder goede warmteafvoer en luchtcirculatie kunnen de interne•onderdelen oververhit raken. Dit kan leiden tot schade aan het product.• Niet installeren in de buurt van apparatuur die warmte produceert, bijvoorbeeld versterkers.•4.2. Vereisten voor de installatielocatie• Het apparaat kan alleen binnenshuis worden gebruikt.•• De minimale afstand tot andere objecten moet groter zijn dan 0,5 m.•• De maximale omgevingstemperatuur ta = 40 °C mag nooit worden overschreden.••De relatieve luchtvochtigheid mag niet hoger zijn dan 50 % bij een omgevingstemperatuur van 40 °C.•4.3. RackmontageHet apparaat kan met de zelfklevende voetjes op een stabiele, vlakke ondergrond worden geplaatst of in eenstandaard 19-inch rek worden gemonteerd.

Voor het apparaat is 1 rackeenheid (RU) aan ruimte nodig.Zorg ervoor dat het rack stevig genoeg is vastgezet om te voorkomen dat het onstabiel staat en/of omvalt.Volg de onderstaande stappen om het apparaat in een rack met twee staanders te monteren:01) Plaats 4 kooimoeren in de openingen op de rackstaanders waar u het apparaat wilt monteren.01)02) Plaats het apparaat voor de rackstaanders zo dat de 4 montageopeningen (01) op de flenzen naar de02)openingen op de rackstijlen met kooimoeren wijzen.03) Gebruik een schroevendraaier om het apparaat met 4 schroeven aan de rackstaanders te monteren.03)13cProductcode: D4224TA-4.2600

4.4. Een stekker installerenGEVAARElektrische schok door kortsluitingDe installatie van de stekker mag alleen worden uitgevoerd door geïnstrueerde of deskundige personen.De TA-4.2600 wordt geleverd zonder stekker. Voor gebruik moet een stekker worden geïnstalleerd door eendeskundige of door gekwalificeerd personeel. De TA-4.2600 kan worden aangesloten op een 1-fase of 3-fasestekker.Volg onderstaande stappen om de voedingskabel voor te bereiden:Afbeelding 501)Gebruik een striptang om 50mm van de01)kabelmantel van de voedingskabel teverwijderen.02)Gebruik een striptang om 10-12mm van de02)draadisolatie van de geleiders teverwijderen.03) Gebruik een krimptang om een adereindhuls03)op het uiteinde van elke geleider te krimpen.Een 4 mm2 / 10mm lange adereindhulswordt aanbevolen.

Het wordt nietaanbevolen om de geleiders te solderenomdat gesoldeerde uiteinden kunnen brekenbij zware belasting, beweging of trillingen.Afbeelding 604) Controleer welk contact in de connector is04)gespecificeerd voor welke draadgeleider.Raadpleeg de onderstaande tabel voor hetdoel van elke geleider.05) Sluit de neutrale draad aan op de N-pin.05)06) Sluit de andere draden aan op de juiste06)pinnen. In het geval van 3-fasigeconnectoren moet de bruine aanvoerdraadaltijd worden aangesloten op fase 1 (L1), fase2 (L2) of fase 3 (L3).07) Draai de schroeven vast met een07)aanhaalmoment van 110Ncm / 1,1Nm.08) Sluit de stekker.08)14cProductcode: D4224TA-4.2600

De kabel heeft een kabelmantel. Als u deze stript, zijn er 3 geleiders. Elke geleider bestaat uit een draad eneen met kleur gecodeerde draadisolatie. De onderstaande tabel toont het doel van elke geleidingsdraad.Internationale EU/VK-kabel VS-kabel PinL Bruin Zwart AanvoerN Blauw Wit NeutraalGeel/groen Groen Aarde4.5. Aansluiten op voedingGEVAARElektrische schok door kortsluitingDit apparaat valt onder IEC-beschermingsklasse I. Het apparaat accepteert wisselstroom van 100–240 V en50/60 Hz. Sluit het apparaat niet aan op een andere spanning of frequentie.De stekker is niet geïnstalleerd.

De installatie van de stekker mag alleen worden uitgevoerd door geïnstrueerdeof deskundige personen.Voordat u het apparaat aansluit op het stopcontact:• Zorg ervoor dat de voeding overeenkomt met de ingangsspanning die op het informatielabel op het•apparaat staat.• Controleer of er een stroomonderbreker aanwezig is tussen de netingang en het apparaat.•• Zorg ervoor dat het stopcontact geaard is.•• Controleer of de stekker niet beschadigd is en geen materiaalmoeheid vertoont.•15cProductcode: D4224TA-4.2600

5. OpstellingDe TA-4.2600 kan worden ingesteld in stereomodus of brugmodus om te wijzigen hoe de ingangen wordenaangesloten op de uitgangen. De modus kan worden gewijzigd via het bedieningspaneel (zie 6.6.3. AMP-modus op pagina 21) of de besturingssoftware (zie 6.7.5. Output-menu op pagina 30).5.1. Instelling in stereomodusU kunt de TA-4.2600 in stereomodus instellen om 4 ingangen op 4 uitgangen aan te sluiten.Volg de onderstaande stappen om de installatie te voltooien:01) Zorg ervoor dat alle apparaten zijn uitgeschakeld.01)02) Sluit de PC aan op de primaire Ethernet RJ45-connector (02).

5.2. Setup in brugmodusU kunt de TA-4.2600 in brugmodus instellen om 4 ingangen op 2 uitgangen aan te sluiten. U kunt ingang 1 en 2overbruggen naar uitgang A en ingang 3 en 4 naar uitgang C.Volg de onderstaande stappen om de installatie te voltooien:01) Zorg ervoor dat alle apparaten zijn uitgeschakeld.01)02) Sluit de PC aan op de primaire Ethernet RJ45-connector (02). Gebruik een Ethernetkabel (minimaal CAT-5).02)03) Sluit de invoerapparaten aan op een van de 3-pins XLR-connectoren IN (10).03)04)Sluit de A/B en C/D luidsprekeraansluitingen OUT (09) aan op de luidsprekers.04)05)Schakel alle apparaten in.05)06)Pas de instellingen van de versterker aan met de besturingssoftware (zie 6.7. Besturingssoftware op pagina06)23) of met de regelknop (06) (zie 6.6. Opties hoofdmenu op pagina 20).Afbeelding 817cProductcode: D4224TA-4.2600

5.3. Meerdere apparaten aansluitenMeerdere TA-4.2600-apparaten kunnen worden bediend met dezelfde PC-software. Hiervoor moet een routerworden gebruikt die automatisch IP-adressen toewijst. Elke TA-4.2600 kan rechtstreeks op de router wordenaangesloten of de TA-4.2600-apparaten kunnen in een serieschakeling worden aangesloten.Volg de onderstaande stappen om meerdere apparaten aan te sluiten:01) Sluit de PC aan op de router. Gebruik een Ethernet-kabel.01)02) Sluit de router aan op de primaire ethernet RJ45-connector (02) van het 1e apparaat. Gebruik een02)Ethernetkabel (min. CAT-5).03) Sluit de secundaire Ethernet RJ45-connector (03) van het 1e apparaat aan op de primaire Ethernet RJ45-03)connector (02) van het 2e apparaat. Gebruik een Ethernetkabel (min.

CAT-5).04) Herhaal stap 3 om alle apparaten in een serieschakeling aan te sluiten.04)05) Pas de versterkerinstellingen voor elke TA-4.2600 afzonderlijk aan in de Apparatenlijst (zie 6.7.1.05)Apparatenlijst op pagina 23) of maak een groep voor alle apparaten in het Groepenmenu (zie 6.7.2.Groepenmenu op pagina 24).Afbeelding 9Opmerking:Voor een stabiele verbinding wordt altijd een kabelverbinding aanbevolen.18cProductcode: D4224TA-4.2600

6. Bediening6.1. Veiligheidsinstructies voor gebruikAttentieDit apparaat mag alleen worden gebruikt voor de doeleinden waarvoor het is ontworpen.Dit apparaat is bedoeld voor professioneel gebruik als een versterker. Het kan alleen binnenshuis gebruiktworden.

Dit apparaat is niet geschikt voor huishoudens.Elk ander gebruik, niet genoemd onder beoogd gebruik, wordt beschouwd als niet-beoogd en onjuist gebruik.AttentieVoedingControleer voordat u het apparaat op de voeding aansluit of de stroom, spanning en frequentieovereenkomen met de ingangsspanning, netspanning en frequentie die op het informatielabel op hetapparaat vermeld staan.6.2.In- en uitschakelenHet apparaat heeft een aan/uit-schakelaar.• Om het apparaat in te schakelen, drukt u de aan/uit-schakelaar (06) in de stand AAN.•• Om het apparaat uit te schakelen, drukt u de aan/uit-schakelaar (06) in de stand UIT.•6.3.BesturingsmodiDe TA-4.2600 kan worden bediend met de PC-software of met het bedieningspaneel (05) en de regelknop(06).•Raadpleeg Opties hoofdmenu (zie 6.6.

Opties hoofdmenu op pagina 20) om het apparaat te bedienen•met het bedieningspaneel (05) en de regelknop (06).•Raadpleeg Besturingssoftware (zie 6.7. Besturingssoftware op pagina 23) om het apparaat met de PC-•software te bedienen.6.4.OpstartenBij het opstarten toont het display een splash screen met DAP:Onmiddellijk daarna verschijnt het hoofdscherm op het display. Het hoofdscherm toont het volume/outputniveau van elk kanaal, de bedrijfstemperatuur, de huidige preset en de status van denetwerkverbinding.01) Draai aan de regelknop (06) om het outputniveau voor alle kanalen aan te passen.01)02) Druk op de regelknop (06) om het hoofdmenu (zie 6.6. Opties hoofdmenu op pagina 20) te openen.02)19cProductcode: D4224TA-4.2600

6.6.1. PresetIn dit menu kunt u een van de 40 programmeerbare presets selecteren en de momenteel actieve presetbekijken. De presets kunnen worden gedefinieerd via de PC-software (zie 6.7.6. Presetmenu op pagina 31).01) Draai aan de regelknop (06) om door de presets te navigeren.01)02) Druk op de regelknop (06) om een preset te selecteren.02)03) Scroll naar het einde van de lijst met presets en selecteer Terug om terug te gaan naar het hoofdmenu.03)6.6.2.

VolumeIn dit menu kunt u het volume van elk uitgangskanaal wijzigen, kanalen dempen en ruisonderdrukkingactiveren.01) Draai aan de regelknop (06) om de volgende 3 opties voor elk kanaal te selecteren:01)• Volume: Het volume van het kanaal wijzigen•• Mute: Het kanaal dempen•• Ruisonderdrukking: Ruisonderdrukking in- of uitschakelen•02) Druk op de regelknop (06) om de instelling te selecteren.02)03) Draai aan de regelknop (06) om de instelling te wijzigen.03)04) Druk op de regelknop (06) om de instelling te bevestigen.04)6.6.3.

AMP-modusIn dit menu kunt u de uitgangskanalen overbruggen en de versterkermodus voor elk uitgangskanaal wijzigen.01) Draai aan de regelknop (06) om de opties te doorlopen:01)• Hi-Z 70V: Stel de impedantie in op een hoger bereik voor 70V systemen (alle 4 de kanalen)•• Hi-Z 100V: Stel de impedantie in op een hoger bereik voor 100Vsystemen (alle 4 kanalen).•• Laag-Z: Stel de impedantie in op een lager bereik (alle 4 kanalen)•• AB-brug: Overbrug de uitgang van kanaal A naar kanaal B (kanaal A)•• CD-Bridge: Overbrug de uitgang van kanaal C naar kanaal D (kanaal C)•02) Druk op de regelknop (06) om de instelling te selecteren.02)03) Draai aan de regelknop (06) om de instelling te wijzigen.03)04) Druk op de regelknop (06) om de instelling te bevestigen.04)21cProductcode: D4224TA-4.2600

6.6.4. InstellingenIn dit menu kunt u algemene instellingen voor het apparaat aanpassen.01) Draai aan de regelknop (06) om een van de volgende 6 opties te selecteren:01)• Stand-by: Zet de versterker in de normale of stand-bymodus.•• Contrast: Pas het schermcontrast aan. Het bereik is 30-100 en de•standaardwaarde is 75• Achtergrondverlichting: De achtergrondverlichting van het scherm kan worden•ingesteld op Altijd, Besparing (de achtergrondverlichting wordtna 2 minuten uitgeschakeld) of UIT• IP-modus: Stel de IP-modus in op User-set om de AmpIP handmatig te•wijzigen.

Stel de IP-modus in op Auto-DHCP om automatischeen IP-adres te verkrijgen• AmpIP: Stel het IP-adres handmatig in als de IP-modus is ingesteld op•User-set• Factory Reset: Het apparaat resetten naar de standaard fabrieksinstellingen•02) Druk op de regelknop (06) om de instelling te selecteren.02)03) Draai aan de regelknop (06) om de instelling te wijzigen.03)04) Druk op de regelknop (06) om de instelling te bevestigen.04)6.6.5. MonitorIn dit menu kunt u de uitgangsspanning, uitgangsstroom, bedrijfstemperatuur en beschermingsstatus voor elkkanaal bekijken. U kunt ook de bedrijfstemperatuur voor de voedingsmodule van het apparaat bekijken.01) Druk op de regelknop (06) om terug te gaan naar het hoofdmenu.01)6.6.6.InfoIn dit menu kunt u algemene informatie over het apparaat bekijken.

Het menu toont de naam van het model,de totale werktijd, het type communicatie-interface, het fabrieksserienummer en het versienummer van defirmware.01)Druk op de regelknop (06) om terug te gaan naar het hoofdmenu.01)22cProductcode: D4224TA-4.2600

6.7. BesturingssoftwareDe TA-4.2600 kan worden bestuurd via de AMP Controller software.01) Download en installeer de software.01)02) Verbind een of meer apparaten met uw PC via een ethernetkabel (minimaal Cat.5).02)03) Open de software om uw gekoppelde apparaten te bedienen.03)6.7.1.ApparatenlijstAfbeelding 10Dit scherm toont een lijst met aangesloten versterkers, met de toegewezen naam, het modelnummer, debedieningsstatus (Normaal, Stand-by, Fout, Waarschuwing) en de status van de netwerkverbinding (AAN, UIT).De knoppen in de bovenste balk hebben de volgende functies:• Vernieuwen: De lijst met versterkers vernieuwen•• Groepen: Open het scherm Groepen om ingangskanaalgroepen te configureren en te bedienen•(zie 6.7.2.

Groepenmenu op pagina 24)• Set: Het machtigingsniveau, de applicatietaal en het lay-outthema voor de software•wijzigen• Over: De volledige naam en het versienummer van de software weergeven•Selecteer een versterker in de lijst om de details aan de rechterkant te bekijken. Deze gegevens kunnenworden opgeslagen in een .txt-bestand.U kunt het volgende doen voor elke versterker in de lijst:• Open: Open de hoofdbesturingsinterface (zie 6.7.3. Hoofdbesturingsinterface op pagina 25).•U kunt ook dubbelklikken op de versterker in de lijst om de hoofdbedieningsinterface teopenen.• Hernoemen: De naam van de versterker in de apparatenlijst wijzigen•• Update: De firmware van de geselecteerde versterker updaten vanuit een .bin-bestand•23cProductcode: D4224TA-4.2600

6.7.2. GroepenmenuAfbeelding 11In het Groepenmenu kunt u de ingangskanalen over meerdere kanalen en versterkers regelen.Klik op de knop Groepen in de apparatenlijst (zie 6.7.1. Apparatenlijst) om het Groepenmenu te openen.Het Groepenmenu heeft de volgende opties:• Bovenste balk: Klik op de knop Groep toevoegen om een nieuwe groep aan te•maken, klik op de knop Openen om een groepsconfiguratie vanaf uwPC te openen of klik op de knop Opslaan om uw groepsconfiguratieop uw PC op te slaan.• Set Groepen: Versterkerkanalen toewijzen aan een specifieke groep (zie 6.7.2.1. Set•Groepen)• Groepsinstellingen: Verander de versterkerinstellingen voor alle kanalen in de groep•6.7.2.1.

Set GroepenVolg de onderstaande stappen om kanalen aan een groep toe te wijzen:01) Klik op de knop voor een groep in de Groepen-instellingenbalk.01)02) Klik op de knoppen voor de kanalen van de beschikbare versterkers, rechts onder het label Kanaal.02)03) Klik op Toewijzen.03)U kunt nu de instellingen voor alle kanalen in een groep aanpassen (zie 6.7.2.2. Groepsinstellingen).24cProductcode: D4224TA-4.2600

6.7.2.2. GroepsinstellingenU kunt de volgende instellingen aanpassen voor elke groep:• Groepsnaam: Klik op het groepsnaamlabel om de naam van de groep te wijzigen•• Input EQ: Klik op de blauwe Input EQ-regel om een 8-bands parametrische equalizer toe te wijzen•aan de groep• EQ bypass: Zet de EQ bypass aan of uit voor alle kanalen in de groep.•• Vol: Wijzig het outputniveau (in dB) voor alle kanalen in de groep•• Delay: Wijzig de delay (0-100ms) voor alle kanalen in de groep•• Polariteit: Verander de polariteit voor alle kanalen in de groep•• Mute: Alle kanalen in de groep dempen en weer aanzetten•• Status: De werkingsstatus van elk kanaal in de groep bekijken•Opmerking: Een TA-4.2600 die uit het netwerk wordt verwijderd, blijft in de groepsweergave staan als hij nogaan een groep is toegewezen.

De hoofdbesturingsinterface geeft de volgende items weer:• Volume: Het volume, de versterking en de gevoeligheid van elk uitgangskanaal instellen (zie•6.7.3.1. Volume)• Bron: Het signaalniveau van elk ingangskanaal bekijken en het label van elk ingangskanaal•wijzigen• Output: De temperatuur, uitgangsspanning, uitgangsstroom en belastingsstatus voor elk kanaal•controleren (zie 6.7.3.2. Output). Het label van elk uitgangskanaal wijzigenIn de hoofdbesturingsinterface kunt u ook de naam en het IP-adres van de versterker wijzigen.Daarnaast kunt u de status van de versterker bekijken (status), het display van de versterker vergrendelen(displayslot) en de versterker in stand-by zetten (stand-by).6.7.3.1.

VolumeIn de sectie volume van de hoofdbesturingsinterface kunt u het volgende doen:Afbeelding 13• Gebruik de faders of klik op de waarden direct onder de faders om het•volume van elk ingangskanaal in te stellen (-80 tot +12 dB).• Klik op de versterkingswaarden om de versterking in dB in te stellen voor elk•uitgangskanaal• Klik op de SEN-waarden om de gevoeligheidswaarde in Volt voor elk•uitgangskanaal te wijzigen.26cProductcode: D4224TA-4.2600

6.7.3.2. OutputIn de sectie output van de hoofdbesturingsinterface kunt u het volgende doen:• Het label van elk uitgangskanaal wijzigen•• Controleer het uitgangsniveau van elk uitgangskanaal•• Controleer de belastingsstatus van elk uitgangskanaal•• Elk uitgangskanaal dempen•• Controleer de uitgangsspanning van elk uitgangskanaal•• Controleer de uitgangsstroom van elk uitgangskanaal•• Controleer het vermogen van de uitgangskanalen•• Controleer de temperatuur van elk uitgangskanaal•Een uitgangskanaal kan de volgende belastingsstatussen hebben: Fout, Belasting, Open, Temp, Clip, Stand-by,Hi Z, Brug.6.7.4. InputmenuAfbeelding 14Klik op de knop Input rechts van de hoofdregelinterface, het outputmenu of het presetmenu om hetinputmenu te openen. In het inputmenu kunt u het volgende doen:• Laat de vertraging overeen komen met de geluidsbron en demp de ingang (zie 6.7.4.1.

Bronscherm)•• Stel een input delay in van maximaal 100ms•• Stel een equalizer in voor elke ingang (zie 6.7.4.2. Ingang equalizer)•• Stel de audiorouting en het mixen in (zie 6.7.4.3. Routing en mixen van audio)•• Stel het volume voor elk kanaal afzonderlijk in, of gecombineerd met de link-knop•27cProductcode: D4224TA-4.2600

6.7.4.1. BronschermKlik op de Set-knop naast een kanaal in het inputmenu (zie 6.7.4. Inputmenu) om het bronscherm te openen. Indit scherm kunt u het volgende doen voor elk bronkanaal:• Stel de vertraging van de geluidsbron in met stappen van 0,01ms (0-10ms)•• Trim de geluidsbron (-18-+18dB)•6.7.4.2.Ingang equalizerAfbeelding 1528cProductcode: D4224TA-4.2600

Klik op de knop EQ naast een kanaal in het inputmenu (zie 6.7.4. Inputmenu) om de ingang equalizer teopenen. In dit scherm kunt u het volgende doen:• Pas de 8-bands parametrische ingang equalizer aan voor elk kanaal•• Stel een hoog- en laagdoorlaatfilter in voor elk kanaal•• Draai de uitgangpolariteit om met het selectievakje Fase rechtsboven•• Omzeil de instellingen voor elke band of filter, of omzeil alle equalizer-instellingen voor het kanaal•• Koppel de equalizer-instellingen voor een of meerdere kanalen met de link-knoppen bovenaan•• Kopieer en plak de equalizer-instellingen van het ene kanaal naar het andere•• Sla de equalizer-instellingen op uw PC op of open bestaande instellingen vanaf uw PC•6.7.4.3.

6.7.5. Output-menuAfbeelding 17Klik op de Output-knop rechts van de hoofdbesturingsinterface, het input-menu of het preset-menu om hetoutput-menu te openen. In het output-menu kunt u voor elk kanaal het volgende instellen:• FIR: Importeren en exporteren van FIR-filters•• EQ: Instellen van een uitgang equalizer•• Trim: Aanpassen van het volume (-18-+18dB)•• Delay: Instellen van een output delay tot wel 20ms•• Polariteit: Instellen faseomkering•• Limiters: Instellen spannings-limiter (zie 6.7.5.1. Spannings-limiter)•• Modus: De werkmodus van de versterker instellen (Laag-Z, 70V of 100V)•• Ruisonderdrukking: In- of uitschakelen van de ruisonderdrukking•• Mute: Het kanaal onafhankelijk dempen of combineren met de Link-knop•• Stereo/Gebrugd: Schakelen tussen stereo- en brugmodus. In brugmodus kan 1 ingang•worden gekoppeld aan 2 uitgangen30cProductcode: D4224TA-4.2600

6.7.5.1. Spannings-limiterAfbeelding 18In dit menu kunt u voor elk kanaal een spannings-limiter instellen. Hetmenu bevat een calculator voor de attack- en release-tijden.De optie auto berekent een automatische tijdconstante, gebaseerdop signaaldetectie.6.7.6. PresetmenuAfbeelding 19Klik op de preset-knop rechts van de hoofdbedieningsinterface, het inputmenu of het uitputmenu om hetpresetmenu te openen. In het presetmenu kunt u het volgende doen:• Het opslaan en oproepen van 40 presets•• Het opslaan en oproepen van de luidsprekerconfiguratie (zie 6.7.6.1. Luidsprekerconfiguratiemenu)•• Het importeren en exporteren van de apparaatafbeelding (zie 6.7.6.2. Apparaatspiegelmenu)•31cProductcode: D4224TA-4.2600

6.7.6.1. LuidsprekerconfiguratiemenuAfbeelding 20Klik op de knop Luidsprekerconfiguratie om het Luidsprekerconfiguratiemenu te openen. In dit menu kunt u delabels voor het merk, de familie, het model en het type uitvoer wijzigen en notities toevoegen.• Klik op een label om de waarde te wijzigen.•• Klik op Opslaan in bibliotheek om de luidsprekerconfiguratie op te slaan in de bibliotheek.•• Klik op Bibliotheek om uw opgeslagen configuraties te bekijken, te laden of te verwijderen. U kunt ook•bestaande configuratiebestanden importeren vanaf uw PC.Uw opgeslagen configuraties worden opgeslagen op uw PC. Open de bibliotheek en klik op map openen omuw opgeslagen configuratiebestanden te bekijken.32cProductcode: D4224TA-4.2600

7. ProbleemoplossingDit hoofdstuk beschrijft een aantal problemen en suggesties voor oplossingen die door overige personenkunnen worden uigevoerd. Het apparaat bevat geen onderdelen die door de gebruiker kunnen wordengerepareerd.Ongeoorloofde wijzigingen aan het apparaat maken dat de garantie vervalt. Dergelijke wijzigingen kunnenleiden tot letsel en materiële schade.Laat onderhoud over aan geïnstrueerde of bekwame personen.

Neem contact op met uw HighliteInternational-dealer als de oplossing niet in de tabel wordt beschreven.Probleem Vermoedelijke oorzaak/oorzakenOplossingHet apparaat werkt helemaalnietGeen netspanning naar hetapparaat• Controleer of het apparaat is aangesloten•op de voeding en is ingeschakeldInterne zekering isdoorgebrand• Neem contact op met uw Highlite•International-dealerGeen geluidHet volume is ingesteld opminimaal• Verhoog het volume•Het apparaat maakt geenverbinding met debesturingssoftwareVerkeerde of kapotteethernetkabel• Zorg ervoor dat het apparaat is•aangesloten op de PC met een werkendeethernetkabel (minimaal Cat. 5)34cProductcode: D4224TA-4.2600

8. Onderhoud8.1. Veiligheidsinstructies voor onderhoudGEVAARElektrische schok veroorzaakt door gevaarlijke spanning binneninKoppel het apparaat los van de voeding voor onderhoud of reiniging.8.2. Preventief onderhoudOpgepastControleer het apparaat vóór gebruik visueel op eventuele defecten.Zorg ervoor dat:• De behuizing is niet beschadigd.•• De voedingskabel is niet beschadigd en vertoont geen materiaalmoeheid.•8.2.1. BasisreinigingsinstructiesVolg de onderstaande stappen om het apparaat schoon te maken:01) Koppel het apparaat los van de voedingsspanning.01)02) Laat het apparaat minstens 5 minuten afkoelen.02)03) Maak het apparaat schoon met een zachte, pluisvrije doek.03)Attentie•Dompel het apparaat niet onder in vloeistof.••Gebruik geen alcohol of oplosmiddelen.•35cProductcode: D4224TA-4.2600

Deze moeten regelmatig wordenschoongemaakt om stofophoping te voorkomen.Volg de onderstaande stappen om de ventilatieopeningen schoon te maken:01) Koppel het apparaat los van de voedingsspanning.01)02) Laat het apparaat minstens 1 uur afkoelen.02)03) Gebruik een inbussleutel om de 4 zeskantschroeven van 2,5mm van de 2 koelventilatiedeksels (04) te03)verwijderen.04) Verwijder de 2 koelventilatiedeksels (04) en neem de 2 schuimkussentjes eruit.04)05) Reinig de schuimrubberen pads met droge perslucht.05)06) Reinig de ventilatieopeningen van het apparaat en de 2 koelventilatiedeksels (04) met een zachte,06)pluisvrije doek.07) Plaats de schuimkussentjes terug.07)08) Monteer de 2 koelventilatiedeksels (04) weer met de 4 zeskantschroeven van 2,5mm.08)Afbeelding 228.3.Correctief onderhoudHet apparaat bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd.

9. Demontage, transport en opslag9.1. Instructies voor demontageWAARSCHUWINGOnjuiste demontage kan ernstig letsel en schade aan eigendommen veroorzaken.• Laat het apparaat afkoelen voordat u het demonteert.•• Koppel de voeding los voordat u de installatie ongedaan maakt.•• Neem altijd de nationale en plaatselijke voorschriften in acht tijdens het demonteren en aftuigen van het•apparaat.• Draag persoonlijke beschermingsmiddelen in overeenstemming met de nationale en locatiespecifieke•voorschriften.9.2. Instructies voor transport• Gebruik indien mogelijk de originele verpakking om het apparaat te vervoeren.•• Neem altijd de behandelingsinstructies in acht die op de kartonnen doos staan, bijvoorbeeld: "Voorzichtig•behandelen", "Deze kant naar boven", "Breekbaar".9.3.Opslag• Maak het apparaat schoon voordat u het opbergt (zie 8.2.

Preventief onderhoud op pagina 35).•• Bewaar het apparaat indien mogelijk in de originele verpakking.•10.VerwijderingCorrecte verwijdering van dit productAfgedankte elektrische en elektronische apparatuurDit symbool op het product, de verpakking of documenten geeft aan dat het product niet alshuishoudelijk afval mag worden behandeld. Lever dit product in bij het inzamelpunt voorrecycling van elektrische en elektronische apparatuur. Dit is om milieuschade of persoonlijkletsel door ongecontroleerde afvalverwijdering te voorkomen. Neem voor meer informatie over recycling vandit product contact op met de plaatselijke autoriteiten of de geautoriseerde dealer.11. GoedkeuringControleer de betreffende productpagina op de website van Highlite International(www.highlite.com) voor een beschikbare conformiteitsverklaring.37cProductcode: D4224TA-4.2600
