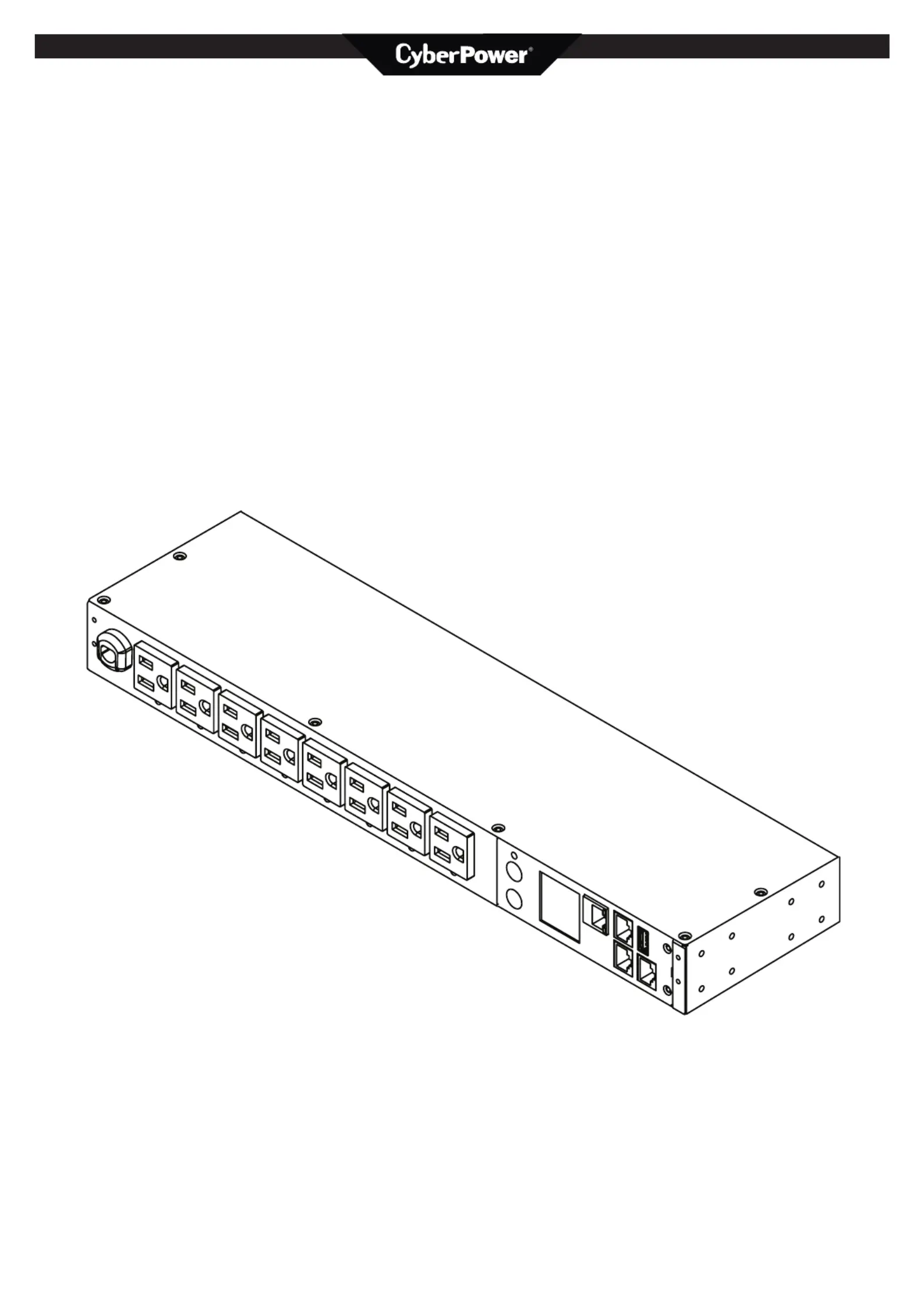

YOUR ULTIMATE ALLY IN POWER
Cyber Power Systems (USA), Inc.
4241 12th Avenue East, Suite 400 | Shakopee, MN 55379
CyberPowerSystems.com
POWER DISTRIBUTION UNITS
15A / 20A / 30A / 32A
SWITCHED / METERED / MONITORED SERIES
USER MANUAL
1
Switched Metered by Outlet Series
PDU810 PDU81021 26 PDU81326
PDU810 PDU8102 PDU813222 7 7
PDU810 PDU81023 28 PDU81328
PDU81024 29 PDU81329 PDU810
PDU810 PDU81025 30 PDU81330
Metered by Outlet Series
PDU710 PDU710 PDU721 26 1326
PDU710 PDU7102 PDU713222 7 7
PDU710 PDU710 PDU723 28 1328
PDU7102 PDU710 PDU74 29 1329
PDU710 PDU710 PDU725 30 1330
Switched Series
PDU41021 PDU41026 PDU41326
PDU41022 PDU41027 PDU41327
PDU41023 PDU41028 PDU41328
PDU41024 PDU41029 PDU41329
PDU41025 PDU41030 PDU41330
Monitored Series
PDU31021 PDU31026 PDU31326
PDU31022 PDU31027 PDU31327
PDU31023 PDU31028 PDU31328
PDU31024 PDU31029 PDU31329
PDU31025 PDU31030 PDU31330
TABLE OF CONTENTS MODEL LIST
TABLE OF CONTENTS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
MODEL LIST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
SAFETY PRECAUTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
PRÉCAUTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . 2
INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Package Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
PRODUCT FEATURES - 15A MODELS . . . . . . . . . . . . . . . . . . 4
TECHNICAL SPECIFICATIONS - 15A MODELS . . . . . . . . . . . 5
PRODUCT FEATURES - 20A MODELS. . . . . . . . . . . . . . . . . . 6
TECHNICAL SPECIFICATIONS - 20A MODELS . . . . . . . . . . 7
PRODUCT FEATURES - 30A MODELS. . . . . . . . . . . . . . . . . . 8
TECHNICAL SPECIFICATIONS - 30A MODELS . . . . . . . . . . 9
PRODUCT FEATURES - 32A MODELS . . . . . . . . . . . . . . . . . 10
TECHNICAL SPECIFICATIONS - 32A MODELS . . . . . . . . . . 11
INSTALLATION GUIDE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Installation - 1U Models. . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Locking Power Cord - For IEC Type PDU. . . . . . . . . . . .15
Electrical Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Network Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
OPERATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Remote Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Web . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Telnet and SSH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
SNMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Local Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
LCD Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
LED Indicators . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Environmental Monitoring (optional) . . . . . . . . . . . . . . .19
Device Reset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Unattended/Automatic Shutdown. . . . . . . . . . . . . . . . . .19
Firmware Upgrade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
TROUBLESHOOTING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
CONFORMANCE APPROVALS . . . . . . . . . . . . . . . . . . . . . . . 23
FCC Warning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
APPENDIX A - HYPER TERMINAL . . . . . . . . . . . . . . . . . . . . 24
APPENDIX B - POWER DEVICE NETWORK UTILITY 2 . . 25
APPENDIX C - PDU DAISY-CHAIN FUNCTION. . . . . . . . . . 27
TROUBLESHOOTING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Appendix D -
RJ45/ DB9 Serial Port Connection Cable Pinout . . . . . . . . 29
2
Read the following before installing or operating the
Power Distribution Units (PDU):
• Use only the supplied hardware to attach the
mounting brackets.
• The PDU must be plugged into a three-wire, grounded
outlet on a circuit that is protected by a fuse or
circuit breaker.
For 15A PDU series, please use a 15A circuit protector.
For 20A PDU series, please use a 20A circuit protector.
For 30A PDU series, please use a 30A circuit protector.
• Connection to any other type of power outlet may
result in a shock hazard.
• Do not use extension cords or adapters with this PDU.
• Never install a PDU or associated wiring or equipment
during a lightning storm.
• Ensure that the power cord, plug, and socket are in
good condition.
• Straight by means of a power cord connected to a
socket-outlet with earthing connection and that for
pluggable equipment, the socket-outlet shall be
easily accessible.
• Suitable for installation in Information Technology
Rooms in accordance with Article 645 of the National
Electrical Code and NFPA 75.
• Equipment intended for installation in Restricted
Access Location.
Lisez ce qui suit avant d’installer ou d’utiliser les unités de
distribution de l’alimentation (PDU):
• Utilisez uniquement le matériel fourni pour fixer les
supports de montage.
• Le PDU doit être branché sur une prise à trois fils mise
à la terre sur un circuit protégé par un fusible ou un
disjoncteur.
Pour la série PDU 15A, veuillez utiliser disjondteur
de 15A. Pour la série PDU 20A, veuillez utiliser un
disjoncteur de 20A. Pour la série PDU 30A, veuillez
utiliser un disjoncteur de 30A.
La connexion à tout autre type de prise de courant peut
provoquer un choc électrique.
• N’utilisez pas de rallonges ni d’adaptateurs avec ce PDU.
• N’installez jamais un PDU ni le câblage ou l’équipement
associé pendant un orage.
• Assurez-vous que le cordon d’alimentation, la fiche et la
prise sont en bon état.
• Pour le PDU avec les cordons d’alimentation d’entrée
connectés, la prise doit être installée à proximité de
l’équipement et doit être facilement accessible.
• Assurez-vous de débrancher les cordons d’alimentation
et toutes les sources d’alimentation avant de tenter de
réparer ou de retirer cette unité.
• Pour le dispositif de protection contre les surintensités
des équipements, veuillez noter que tous les PDU avec
un courant d’entrée supérieur à 20A sont équipés de
deux disjoncteurs de dérivation à montage encastré
• Peut être installé dans des salles de matériel de
traitement de l’information conformément à l’article 645
du National Electrical Code et à la NFPA 75.
• Équipement destiné à être installé dans un emplacement
à accès restreint.
SAFETY PRECAUTIONS PRÉCAUTIONS DE SÉCURITÉ
h
WARNING!
To prevent the risk of fire or electrocution,
this PDU should be installed in a temperature
and humidity controlled indoor area free of
conductive contaminants. Do not install this PDU
where excessive moisture or heat is present.
