Η ταινία LED διαθέτει μαγνήτη και διπλής όψης ταινία στο

πίσω μέρος

Ξεκλειδώστε το Sound BlasterX AE-5 Plus σας με το λογισμικό Sound Blaster

Command.Κατεβάστε το λογισμικό και το εγχειρίδιο χρήσης στη διεύθυνση

creative.com/support/ae5plus.

Με το Sound Blaster Command, μπορείτε:

- Να ζήσετε επαγγελματικά ρυθμισμένα προσαρμοσμένα προφίλ ήχου για παιχνίδια,

ταινίες και μουσική

- Να προσαρμόσετε τα ηχητικά εφέ με το Sound Blaster Acoustic Engine

- Να ρυθμίσετε τις διαμορφώσεις ηχείων και ακουστικών

- Ρυθμίστε τις ρυθμίσεις αναπαραγωγής και εγγραφής

Mod Noel. : SB1740

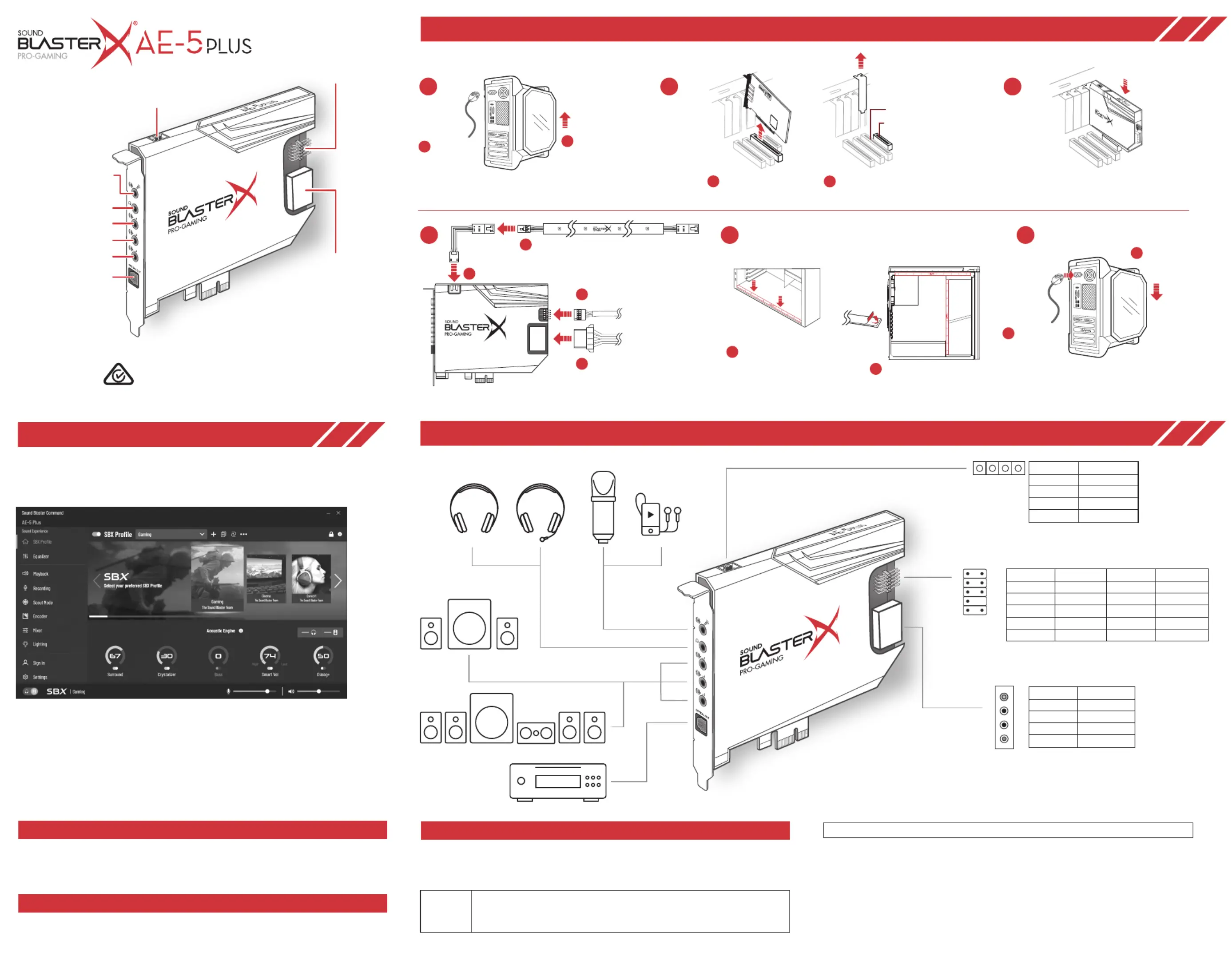

Αφαιρέστε το

κάλυμμα του

υπολογιστή

Αφαιρέστε το

καλώδιο

τροφοδοσίας

του υπολογιστή

Τοποθετήστε απαλά αλλά σταθερά την κάρτα ήχου

Sound BlasterX AE-5 Plus στην υποδοχή PCI-e

Επανατοποθετή

στε το εξωτερικό

περίβλημα

Συνδέστε

ξανά το

καλώδιο

τροφοδοσίας

Αφαιρέστε την

υπάρχουσα κάρτα ήχου

Αφαιρέστε τη μεταλλική

θήκη μιας υποδοχής PCI-e

TADAUX_IN

(ii) Υποδοχή PCI-e

(i) Υποδοχή PCI

a

b

c

d

e

f

PN: 03SB174000001 Rev A

(h) Μπροστινός Πίνακας

HD Audio Header

(g) Σύνδεση

τροφοδοσίας

(Power

Connector)

(f) Οπτική Έξοδος

(Optical-out)

(e) Κέντρο / Υπογούφερ

(Center / Subwoofer)

(d) Πίσω (Αριστερά / Δεξιά)

(c) Μπροστά (Αριστερά / Δεξιά)

(b) Υποδοχή ακουστικών

(Headphone Jack)

(a) Line-in / Mic-in

(Είσοδος γραμμής /

Είσοδος μικροφώνου)

(i) RGB Header

Τεχνικές και Υπηρεσίες Υποστήριξης Πελατών

Η συμπληρωματική τεκμηρίωση για αυτό το προϊόν περιλαμβάνει ένα λεπτομερές εγχειρίδιο χρήστη,

Δήλωση Συμμόρφωσης (DoC) και πληροφορίες ασφάλειας και ρυθμιστικές πληροφορίες. Αυτά τα

έγγραφα μπορούν να κατεβάσουν από τη διεύθυνση creative.com/support/ae5plus.

Εγγραφή Προϊόντος

Η εγγραφή του προϊόντος σας εξασφαλίζει ότι θα λαμβάνετε την πιο κατάλληλη υποστήριξη και

υποστήριξη προϊόντος που είναι διαθέσιμη. Μπορείτε να εγγραφείτε για το προϊόν σας εντός του

λογισμικού Sound Blaster Command ή στη διεύθυνση creative.com/register.

Διατηρήστε αυτό το έγγραφο για μελλοντική αναφορά.

© 2020 Creative Labs Pte. Ltd. All rights reserved. Creative, the Creative logo, Sound Blaster and the BlasterX logo are

trademarks or registered trademarks of Creative Technology Ltd in the United States and/or other countries. Manufactured under

license from Dolby Laboratories. Dolby, Dolby Audio, and the double-D symbol are trademarks of Dolby Laboratories. DTS is a

registered trademark and the DTS logos and symbol are trademarks of DTS, Inc. All other trademarks are the property of their

respective owners and are hereby recognized as such. All specifications are subject to change without prior notice. Actual product

may differ slightly from images shown. Use of this product is subject to a limited warranty.

Συνδέστε τον σύνδεσμο

τροφοδοσίας για τον

φωτισμό RGB

Τοποθετήστε την ταινία

απευθείας στο εσωτερικό

ατσάλινο πλαίσιο

Συνδέστε τον υποδοχέα ήχου

HD του μπροστινού πάνελ

Συνδέστε το καλώδιο επέκτασης

Συνδέστε την ταινία LED

1

1

1

1

Χρησιμοποιήστε τη διπλής

όψης ταινία για να κολλήσετε

την ταινία σε πλαστικές /

αλουμινένιες επιφάνειες

2

2

1

2

2

2

4

3

HD AUDIO

Ή

Παράκαμψη

1

2

3

4

Ορισμός

Γη (G)

Ρολόι (C)

Δεδομένα (D)

+5V (V)

Παράκαμψη

1

2

3

4

Ορισμός

Κενό

Κοινή (COM)

Κοινή (COM)

+5V DC

Παράκαμψη

1

2

3

4

5

Παράκαμψη

6

7

8

9

10

Ορισμός

MIC2_L

ΓΓ

MIC2_R

+AC2_DET

LINE2_R

Ορισμός

Κενό

ΓΓ

Καμία Βίδα

LINE2_L

FAUDIO_JD

1

4

14

12

910

Άλλες Πληροφορίες

Η συμπληρωματική τεκμηρίωση για αυτό το προϊόν περιλαμβάνει ένα λεπτομερές εγχειρίδιο

χρήστη, Δήλωση Συμμόρφωσης (DoC) και πληροφορίες ασφάλειας και ρυθμιστικές

πληροφορίες. Αυτά τα έγγραφα μπορούν να κατεβάσουν από τη διεύθυνση

creative.com/support/ae5plus.

Εγγύηση Οι πληροφορίες εγγύησης παρέχονται με το προϊόν σας σε ένα ξεχωριστό

έγγραφο. Παρακαλούμε διατηρήστε την Απόδειξη Αγοράς σας για τη

διάρκεια της περιόδου εγγύησης

1. Εγκατάσταση

2. Λήψη

3. Σύνδεση
