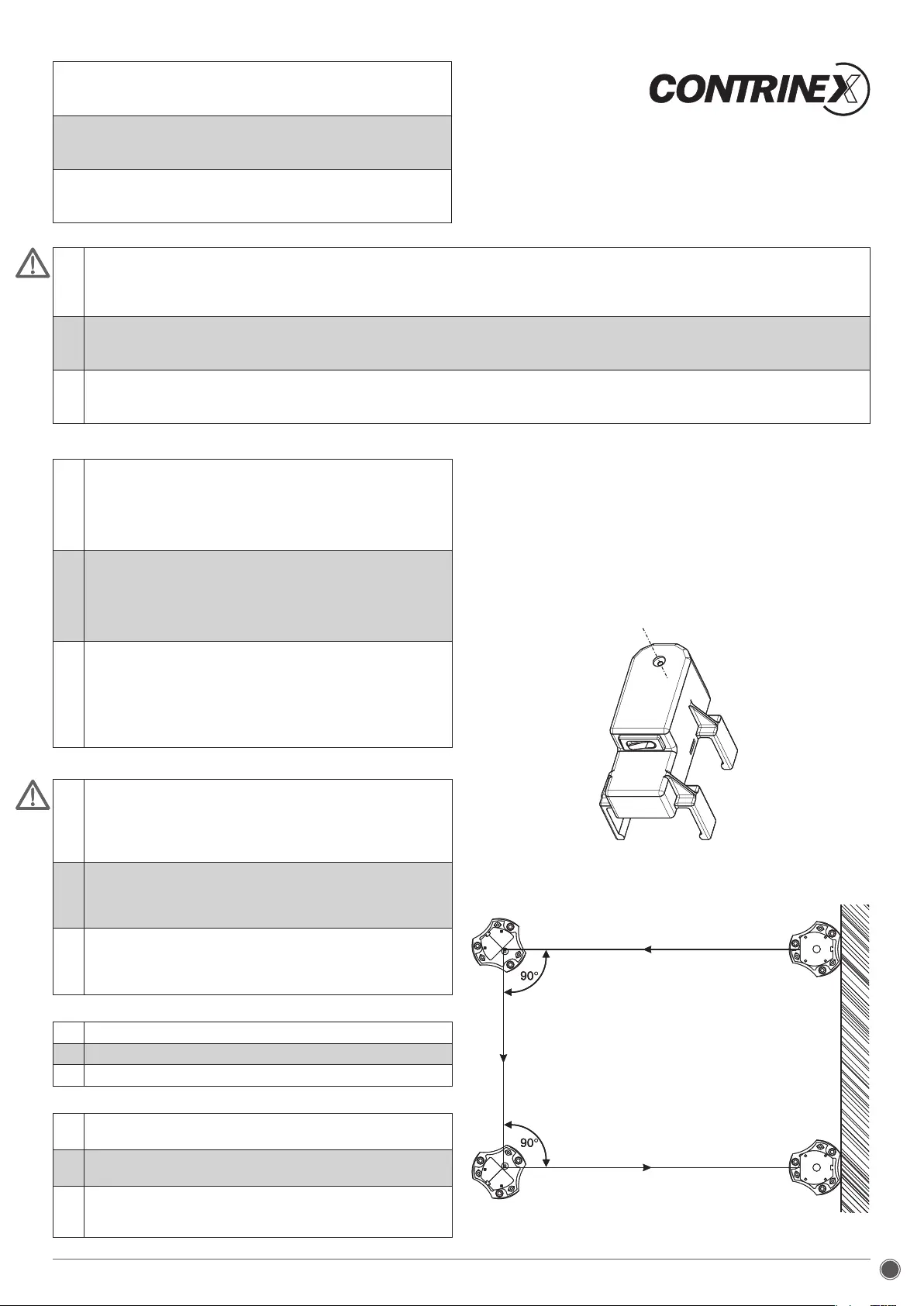

CONTRINEX AG Industrielle Elektronik

route André Piller 50 - Postfach - CH 1762 Givisiez - Schweiz

YXL-0001-000 Montageanleitung für YXC Säulen28.05.2010 /HB

DESicherheitshinweis:

Vergewissern Sie sich vor dem Einschalten der Sicherheitslichtschranken, dass die Schaltausgänge der Lichtschranke abge-

klemmt sind bzw. die gefährliche Maschinenbewegung anderweitig verhindert wird und die Maschine gegen Wiedereinschalten

gesichert ist.

ENSafety note:

Before switching on the safety barrier, make sure that the receiver outputs are disconnected or that the dangerous motion of the

machine is otherwise made harmless and restart is prevented.

FRNote de sécurité:

Avant la mise en marche de la barrière de sécurité, il faut s'assurer que les sorties du récepteur sont déconnectées ou que le mou-

vement dangereux de la machine est empêché d'une autre façon et qu'un ré-enclenchement ne peut se produire.

DEErforderliche Werkzeuge:

4 und 6 mm Inbusschlüssel

16 und 17 mm Sechskantschlüssel

Wasserwaage

Bohrmaschine mit 10 mm Steinbohrer

•

•

•

•

ENRequired tools:

4 mm and 6 mm Allen keys

16 and 17 mm hexagon head wrenches

Spirit level

Electric drill with 10 mm stone drill bit

•

•

•

•

FROutils nécessaires:

Clés Allen 4 mm et 6 mm

Clés hexagonales de 16 et 17 mm

Niveau

Perceuse électrique équipée d'une mèche à béton de

10 mm

•

•

•

•

DESicherheitshinweis für alle Arbeitsschritte des Ausrichtvor-

gangs:

Die Laserausrichthilfe (Fig. 1) entspricht der Laserklasse 2.

Niemals mit dem Auge direkt in den Laserstrahl schauen.

Dies kann zu Schäden am Auge führen.

ENWarning: The alignment tool (fig.1) corresponds to laser

class 2. During all the steps of the alignment process, never

look directly into the laser beam as it could lead to eye dam-

ages.

FRMise en garde: le rayon laser de l'outil d'alignement (fig. 1)

correspond à la classe 2. Pendant toutes les étapes du pro-

cessus d'alignement, ne jamais regarder le rayon de face

afin d'éviter toute lésion oculaire.

DE1. Vormontage der Spiegelsäulen

EN1. Pre-mounting of mirror columns

FR1. Pré-montage des colonnes à miroirs

DE

1.1 Arbeitsbereich der Maschine (Schutzfeld)

j

mit einem

Markierstift oder mit einer Schnur am Boden markieren.

EN

1.1 Draw marks on the floor delimiting the protected area

j

around the machine, using a marker pen or a string.

FR

1.1 Marquer sur le sol les limites de la zone de protection

j

autour de la machine à l'aide d'un crayon de marquage ou

d'un cordon.

Fig. 1Fig. 1

Fig. 2

erste Spiegelsäule

first mirror column

première colonne à miroirs

l

Empfänger

receiver

récepteur

Sender

sender

émetteur

k

Schutzfeld

protected area

zone de protection

j

zweite Spiegelsäule

second mirror column

deuxième colonne à miroirs

Fig. 2

erste Spiegelsäule

first mirror column

première colonne à miroirs

l

Empfänger

receiver

récepteur

Sender

sender

émetteur

k

Schutzfeld

protected area

zone de protection

j

zweite Spiegelsäule

second mirror column

deuxième colonne à miroirs

InstructIons de montage des barrIères Yca combInées

à des colonnes de fIxatIon et des colonnes à mIroIrs

montageanleItung für Yca-geräte

In KombInatIon mIt befestIgungs- und spIegelsäulen

mountIng InstructIons for Yca devIces

combIned wIth devIce columns and mIrror columns
