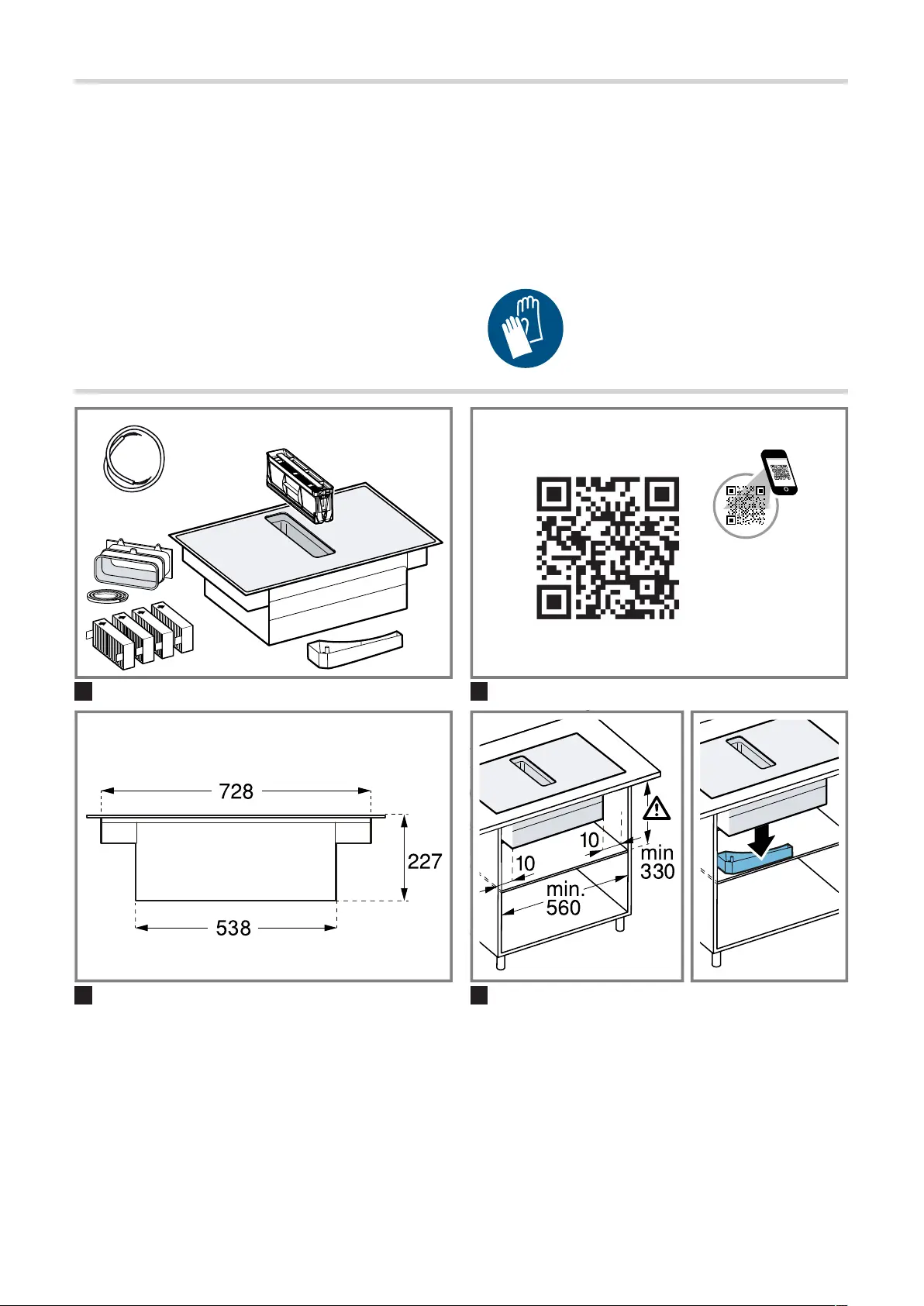

Pagina 1/52
1
*9001695589*
9001695589 (031123)
esInstrucciones de montaje
deMontageanleitung
enInstallation instructions
frNotice d'installation
itIstruzioni d'installazione
nlInstallatie-instructies
daInstallationsvejledning
ptInstruções de instalação
noInstallasjonsveiledning
el
Οδηγίες εγκατάστασης
svInstallationsanvisningar
fiAsennusohjeet
pl
Instrukcje montażu
trKurulum talimatları
ru
Инструкция по установке
12
34

Beoordeel deze handleiding

4.3/5 (6 Beoordelingen)

Product specificaties

Merk: Constructa
Categorie: Fornuis
Model: CV438236

Handleiding Constructa CV438236 – volledige tekst

5Bij een afstand van 50 mm tussen meubelachter-wand en wand is het vermogen optimaal. Bij eenkleinere afstand vermindert het vermogen. →Fig. 6Veiligheidsafstanden bij het uitsnijden van het werk-blad in acht nemen. Doe geen voorwerpen in de lade die de maximalehoogte van de lade overschrijden. De voorwerpenkunnen tegen de apparaatsokkel stoten en hierdoorde functies storen. →Fig. 7.

22Algemene aanwijzingen¡ Lees deze gebruiksaanwijzing zorgvuldigdoor. ¡ Alleen een geautoriseerde vakman maghet apparaat aansluiten. ¡ Sluit voor aanvang van alle werkzaamhe-den altijd de stroomtoevoer af. ¡ Dit apparaat nooit in boten of voertuigengebruiken. ¡ Houd de aanbevelingen van de fabrikantvan het werkblad aan. Veilige montageNeem bij het monteren van het apparaat de veilig-heidsaanwijzingen in acht. De veiligheid is alleen gewaarborgd bij een deskun-dige montage volgens de montagehandleiding. Deinstallateur is verantwoordelijk voor een goede wer-king op de plaats van opstelling. WAARSCHUWING‒Gevaar: magnetisme. Het apparaat bevat permanente magneten. Dezekunnen elektronische implantaten, zoals pacema-kers, of insulinepompen beïnvloeden. ▶ Personen met elektronische implantaten dienenminimaal een afstand van 10 cm tot het apparaataan te houden. WAARSCHUWING‒Kans op brand.

De vetafzettingen in het vetfilter kunnen ontbranden. ▶ Werk in de buurt van het apparaat nooit met openvuur (bijv. flamberen). ▶ Installeer het apparaat alleen in de buurt van eenvuurbron voor vaste brandstoffen (bijv. hout of ko-len), wanneer een gesloten, niet afneembare af-dekking aanwezig is. Er mogen geen vonken weg-springen. WAARSCHUWING‒Kans op letsel. Wijzigingen aan de elektrische of mechanische op-bouw zijn gevaarlijk en kunnen leiden tot functiesto-ringen. ▶ Geen wijzigingen aan de elektrische of mechani-sche opbouw aanbrengen. Onderdelen die tijdens de montage toegankelijk zijn,kunnen scherp zijn en tot snijletsels leiden. ▶ Veiligheidshandschoenen dragen. Het toestel is zwaar. ▶ Om het apparaat te bewegen, zijn 2 personen ver-eist. ▶ Alleen geschikte hulpmiddelen gebruiken. WAARSCHUWING‒Kans op verstikking.

Aanwijzingen voor de elektrischeaansluitingOm het apparaat elektrisch veilig te kunnen aanslui-ten, dient u deze aanwijzingen in acht te nemen. WAARSCHUWING‒Kans op elektrischeschok. Het apparaat moet op elk gewenst moment van destroom kunnen worden afgesloten. Het apparaatmag alleen op een geaard stopcontact worden aan-gesloten die volgens de voorschriften is geïnstal-leerd. ▶ In de vast geplaatste elektrische installatie moeteen alpolige scheidingsinrichting volgens de voor-waarden van de overspanningscategorie III en vol-gens de opbouwvoorschriften worden ingebouwd. ▶ De vaste aansluiting mag alleen door een elektri-cien worden aangelegd. Wij adviseren een aard-lekschakelaar (FI-schakelaar) in de stroomkringnaar het apparaat te installeren. ¡ De aansluitkabel niet knikken of inklemmen en uitde buurt van scherpe randen houden.

¡ De aansluitkabel zodanig plaatsen dat deze de he-te behuizing van het apparaat niet raakt. ¡ Alleen de bij het apparaat meegeleverde of doorde technische servicedienst geleverde aansluitka-bel gebruiken. ¡ Dit apparaat voldoet aan de ontstoringsvoorschrif-ten van de EG. ¡ Het apparaat is conform de beschermingsklasse1. Daarom het apparaat alleen met een aard-draadaansluiting gebruiken. ¡ De fabrikant is niet verantwoordelijk voor bedrijfs-storingen of mogelijke schade als gevolg van eenonjuiste elektrische installatie. Elektrische aansluiting voorbereidenVereiste:Alleen de daarvoor bestemde service-dienst mag werkzaamheden aan het binnenste vanhet apparaat uitvoeren of het netsnoer vervangen. 1. De aanwijzingen voor de elektrische aansluiting inacht nemen. Bij een foute montage, een ondeskundige inbouwof aansluiting vervalt de garantie. 2.

234. Bij 2 L / 2N de kabel volgens de volgende af-beelding op de aansluitdoos aansluiten. →Fig. 155. De kleuren van de kabels in acht nemen. – BN: bruin– BU: blauw– GN/YE: groen en geel– BK: zwart– GY: grijs6. Indien nodig de meegeleverde koperbrugge over-eenkomstig het aansluitschema inbouwen. 7. De kabels aansluiten en dan de schroeven aan deaansluitdoos aantrekken. 8. Bij een aansluiting 1N~ of 2L / 2N conform hetaansluitschema komt 1 overeen met de ventilator-motor. 9. Bij een aansluiting van 2N~/3N~ komt de fase L1(grey) overeen met de ventilatormotor. Kabel in de aansluitdoos bevestigen1. Het netsnoer met de trekontlasting bevestigen. 2. De schroef op de juiste positie aantrekken. ‒ Geen accuschroevendraaier gebruiken. →Fig. 163. Om het sluiten van de aansluitdoos te vergemak-kelijken, de kabels in het middelste gedeelte vande aansluitdoos aanbrengen. 4.

Sluit het deksel van de contactdoos. Meubel controleren1. Controleren of het inbouwmeubel horizontaal staaten voldoende draagvermogen heeft. Het maximale gewicht van het apparaat bedraagtca. 25 kg. Het werkblad waarin u het apparaat inbouwt, moetbelastingen van ca. 60 kg weerstaan. 2. Ervoor zorgen dat de stabiliteit van het inbouw-meubel ook na de uitsnijwerkzaamheden is gega-randeerd. 3. Het draagvermogen en de stabiliteit door geschik-te onderconstructies garanderen, vooral bij dunnewerkbladen. ‒ Het gewicht van het apparaat inclusief extra be-lading in acht nemen. ‒ Hittebestendig en vochtbestendig versterkings-materiaal gebruiken. 4. Controleren of het inbouwmeubel tot 90°C hitte-bestendig is. 5. Geen andere apparaten, bijv. ovens, koelappara-ten, vaatwasmachines of wasmachines onderbou-wen. 6. Pas na installatie in de inbouwopening controlerenof het apparaat waterpas is. 7.

Meubel voorbereidenVereiste:De inbouwmeubelen zijn tot 90°C tempe-ratuurbestendig. 1. Teken de meubeluitsparing af volgens de inbouw-schets. →Fig. 72. Maak vier gaten met een diameter van 6 mm. →Fig. 173. Zorg ervoor dat de hoek van het snijvlak tot hetwerkblad 90° bedraagt. →Fig. 17Houd bij inbouw boven een lade de minimale af-standen aan1. Om het overloopreservoir bij een ingebouwd ap-paraat te verwijderen, de minimumafstanden inacht nemen. →Fig. 42. De positie van het overloopreservoir in acht ne-men. →Fig. 5Meubel voor circulatiefunctie met de adapter voor-bereidenOpmerkingen¡ Wij raden installatie op een niet thermisch geïso-leerde buitenwand of koude vloer aan (µ≥0,5W/m²°C) af. ¡ De uitblaaszijde niet direct op andere apparatenof scheidingswanden aansluiten. Wanneer u geenscheidingswanden kunt inbouwen, nakijken onderandere inbouwwijzen. 1.

Bij de combinatie met de adapter voor de uitspa-ring in de achterwand de overeenkomstige matenaanhouden. →Fig. 182. De dikte van het werkblad meten. De maat op desjabloon overbrengen en een lijn tekenen die hier-mee overeenkomt. →Fig. 193. Op de sjabloon langs de gemarkeerde lijn van dewerkbladdikte A, de snijmiddenlijn B en de refe-rentielijn naar de binnenste luchtuitlaat C snijden. 4. Het midden van de uitsnijding in het werkblad alshartlijn op de meubelachterwand aftekenen. →Fig. 205. De sjabloon aan de middenlijn van de meubelach-terwand en aan de onderkant van het werkbladuitlijnen. 6. Maak de uitsnijding in de achterwand aan dehand van de sjabloon. 7. Na de uitsnijwerkzaamheden de spaanders verwij-deren. 8. De snijvlakken hittebestendig en waterdicht afdich-ten. →Fig. 17Beluchting1. Bij circulatielucht in de plint van het meubel eenluchtuitlaat maken.

2. Om een juiste werking van het apparaat te garan-deren de kookplaat via een luchtuitlaat met eenminimum doorsnede van 200cm² in de onderkastgepast ventileren. Apparaat met circulatiefunctie met adapterinbouwenDe afdichting op de adapter bevestigen▶ De afdichting op de adapter met max. 5 mm totde rand bevestigen. →Fig. 21Adapter aanbrengen1. Reinig en ontvet het lijmvlak rond de uitsnijding opde achterwand van het meubel. 2. Plaats de adapter in de uitlaatopening aan de ach-terkant van de kookplaat. →Fig. 22.

243. Verwijder de beschermfolie van de zelfklevendetape van de adapter. →Fig. 23Apparaat in de uitsnijding van het werkblad plaat-sen1. Verifieer dat de aansluitkabel met het apparaat isverbonden. 2. Het apparaat volledig in de uitsnijding van hetwerkblad plaatsen. →Fig. 24Adapter bevestigen1. De adapter aan de middelste houder vasthoudenen met de zijdelingse houders tegen de meubel-achterwand in de onderkast schuiven en vastplak-ken. →Fig. 252. Indien nodig de adapter tevens met schroeven be-vestigen. →Fig. 26Filter plaatsenOpmerking:Bij circulatiefunctie het geurfilter aan-brengen. 1. Let op de stroomrichting van het filter. 2. Twee van de filters links en rechts in het apparaatplaatsen en naar voren schuiven. →Fig. 273. De andere filters links en rechts in het apparaataanbrengen. →Fig. 28Vetfilter plaatsen▶ Het vetfilter plaatsen. →Fig. 29Stroom aansluiten1.

De aansluitgegevens op het typeplaatje in acht ne-men. 2. Bij 3N de kabel volgens de afbeelding op hetstopcontact aansluiten. →Fig. 303. Bij 2N de kabel volgens de afbeelding op hetstopcontact aansluiten. →Fig. 314. Bij 1N de kabel volgens de afbeelding op hetstopcontact aansluiten. →Fig. 325. Bij 2 L /2N de kabel volgens de afbeelding ophet stopcontact aansluiten. →Fig. 336. De kleuren van de kabels in acht nemen. – BN: bruin– BU: blauw– GN/YE: groen en geel– BK: zwart– GY: grijs7. Afhankelijk van het aansluittype indien nodig de affabriek geleverde adereindhulzen anders aanbren-gen. 8. Om indien nodig twee kabels te verbinden, eenadereindhuls plaatsen. ‒ De aders inkorten. ‒ De isolatie verwijderen. Functie controleren1. Het apparaat inschakelen. 2. Indien , of brandt, is het apparaatniet juist aangesloten. →"Elektrische aansluitingcontroleren en corrigeren", Pagina243.

Wanneer er geen storing op het display van hetapparaat verschijnt, controleer dan de werking vande ventilator aan de hand van de gebruiksaanwij-zing. Elektrische aansluiting controleren en corrigeren1. Het apparaat van de stroomaansluiting loskoppe-len. 2. Controleren of de aansluiting op het apparaat ende aansluiting aan de zijde van het gebouw methet aansluitschema in deze montagehandleidingovereenkomen. →"Elektrische aansluiting voor-bereiden", Pagina22 →"Stroom aansluiten",Pagina243. Bij 3N de volgende afbeelding in acht nemen. →Fig. 344. Bij 2N de volgende afbeelding in acht nemen. →Fig. 355. Bij 1N de volgende afbeelding in acht nemen. →Fig. 36Apparaat demonterenLET OP. Gereedschappen kunnen het apparaatframe bescha-digen. ▶ Het apparaat er niet van bovenaf uittillen. 1. Haal de stekker van het apparaat uit het stopcon-tact. 2.
