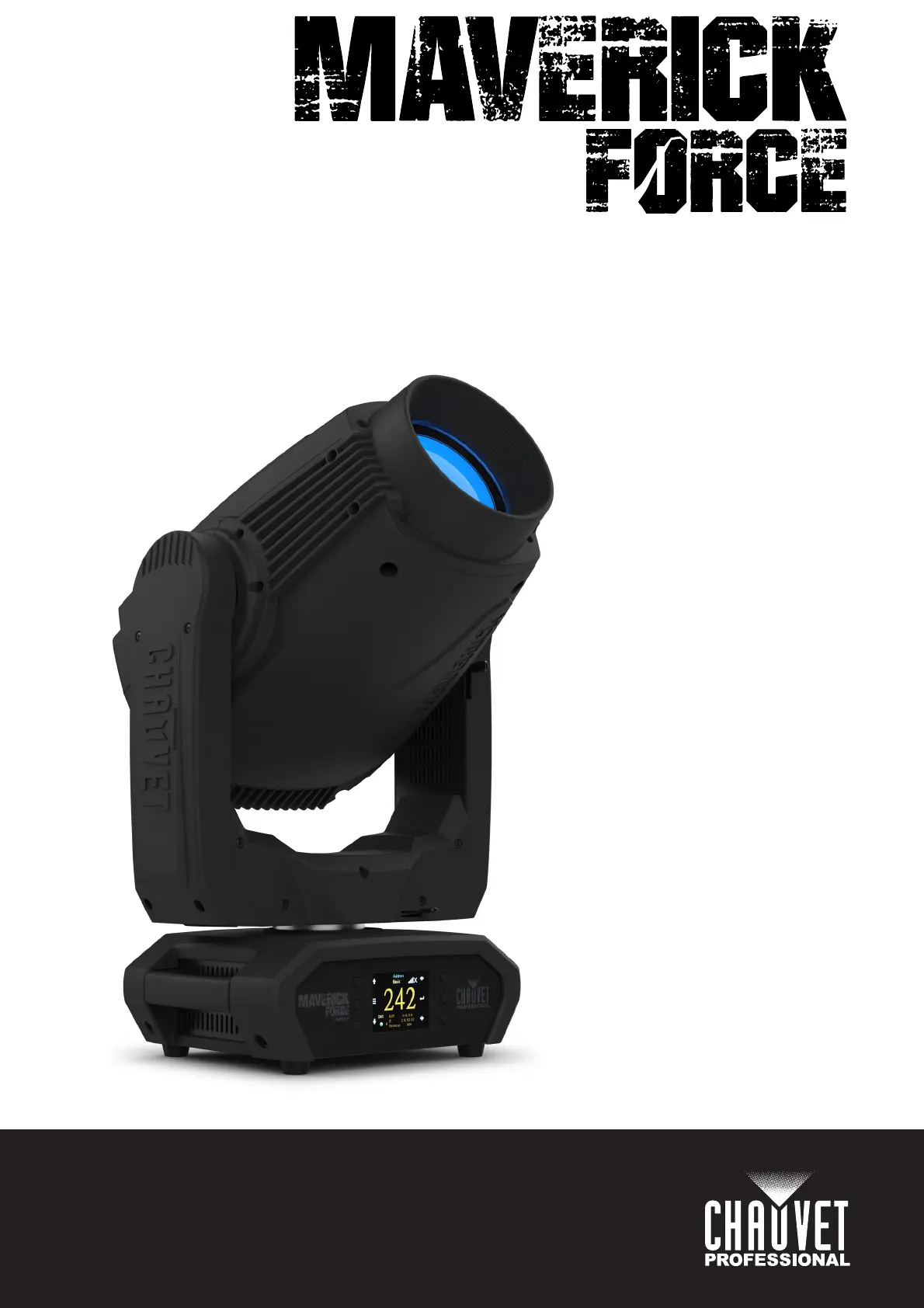

Chauvet Maverick Force S Spot Handleiding

NL 54Maverick Force s Spot BH Rev. 2BEKNOPTE HANDLEIDINGOver deze handleidingDe Maverick Force s Spot Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www. chauvetprofessional. com voor meer informatie. DisclaimerDe informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd. BEPERKTE GARANTIEGA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www. chauvetlighting. com/warranty-registration. Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www. chauvetlighting. eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen.

Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen. Veiligheidsinstructies • De armatuur is uitsluitend bedoeld voor professioneel gebruik. • Open het product NIET. Het bevat geen te onderhouden onderdelen.

• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld. • Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken. • Sluit dit product NIET aan op een dimmer of een regelweerstand. • LET OP: De knipperende lamp kan epileptische aanvallen opwekken. De gebruiker moet zich houden aan lokale wetgeving met betrekking tot melding van stroboscoopgebruik. • LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is. • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product. • Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit. • Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop. • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken. • De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 4,7 m voorkomen wordt. • Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent. • De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen. • Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik. • De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen. FCC-nalevingDit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren. RF-blootstellingswaarschuwing voor Noord-Amerika en Australië Waarschuwing. Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet geplaatst en gebruikt worden met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Deze zender mag niet op dezelfde locatie worden gebruikt als of geplaatst worden bij een andere antenne of zender.

55NLBEKNOPTE HANDLEIDINGMaverick Force s Spot BH Rev. 2ContactVan buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie. Wat is inbegrepenAC-stroomDit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power LinkingU kunt tot 2 Maverick Force s Spot-producten koppelen bij 100 V, 2 producten bij 120 V, 4 producten bij 208 V, 5 producten bij 230 V of 5 producten bij 240 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden. AC-stekkerDe zekering vervangen1. Ontkoppel dit product van de stroom. 2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing. 3.

Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde. 4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in. DMX-koppelingDe Maverick Force s Spot kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www. chauvetprofessional. com. is een DMX basishandleiding verkrijgbaar. DMX-aansluitingDe Maverick Force s Spot gebruikt een 3- of 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 22Ch en 29Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking. RDM (apparaatbeheer op afstand)Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels.

Signaal-verbindingenU kunt de Maverick Force s Spot aansluiten op een controller of controllersoftware met behulp van een DMX-aansluiting, een ethernetverbinding of beide. Bij het gebruik van andere Art-Net™ of sACN-compatible producten met de Maverick Force s Spot, kunt u deze individueel aansturen op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen. Art-Net™ aansluitingArt-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een Amphenol XLR Net RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www. chauvetprofessional. com. Chauvet Professional raadt het gebruik van unicast-modus voor het beste resultaat. Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

sACN aansluitingStreaming-ACN staat ook wel bekend als ANSI E1. 31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk. • Maverick Force s Spot • Seetronic Powerkon IP65 stroomsnoer• 2 Omegabeugels met bevestigingsapparatuur• Beknopte handleidingAansluiting Snoer (VS) Snoer (Europa) Schroefkleur AC Live Zwart Bruin Geel/messing AC Neutraal Wit Blauw ZilverAC Aarde Groen/geel Groen/geel GroenOm onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

NL 56Maverick Force s Spot BH Rev. 2BEKNOPTE HANDLEIDINGMontageLees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen.

Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.Montagediagram van het product Beschrijving bedieningspaneelBatterij-aangedreven displayIngedrukt houden totdat het menuscherm verschijnt (ongeveer 15 seconden).Toets Name Functie Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie Sluit het huidige menu of functie af Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie Navigeert naar links door de menulijstActiveert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie Navigeert naar rechts door de menulijstPlaatsing op de vloerMontage boven het hoofdVeiligheidskabelOmega-beugel (2x)Montageklem

2MenumapRaadpleeg de productpagina van Maverick Force s Spot op www.chauvetprofessional.com voor de nieuwste menukaart.Hoofdniveau Programmeerniveaus BeschrijvingAddress 001–512 Stelt het startadres inNetwork SetupIP ModeManual Stel het IP-adres handmatig inDHCP Netwerk stelt het IP-adres inStatic Product stelt het IP-adres inUniverse000–255 (Art-Net™)001–256 (sACN)Stelt de universe inIp 002.243.075.222 Stelt het IP-adres in handmatige modus inSubMask 255.000.000.000Stelt het Subnet Mask in handmatige modus inPersonalityDmx Mode 22CHYESSelecteert de 22-kanaalsmodusNODmx Mode 29CHYESSelecteert de 29-kanaalsmodusNOSettingsControl ModeDMXStelt het besturingsprotocol inWDMXArtNetsACNPan ReverseNO Normale zwenkbedieningYES Omgekeerde zwenkbedieningTilt ReverseNO Normale kantelbedieningYES Omgekeerde kantelbedieningScreen ReverseNO Display in normale oriëntatieYES Display in ondersteboven oriëntatieAUTO Automatische oriëntatie van het displayPan Angle540 540° zwenkhoekbereik360 360° zwenkhoekbereik180 180° zwenkhoekbereikTilt Angle270 270° kantelhoekbereik180 180° kantelhoekbereik90 90° kantelhoekbereikBL.

O. P/T MoveNO Niet verduisteren tijdens kantelen/zwenkenYES Verduisteren tijdens kantelen/zwenkenBL. O. Color MoveNONiet verduisteren tijdens kleurenwiel beweegtYES Verduisteren tijdens kleurenwiel beweegtBL. O. Gobo MoveNONiet verduisteren tijdens gobowielen beweegtYES Verduisteren tijdens gobowielen beweegtCalibrationNO Kalibratie uitgeschakeldYES Kalibratie ingeschakeldTouchscreen LockNO Touchscreen ingeschakeldYES Touchscreen uitgeschakeldLock ScreenNOVergrendel knoppen en touch screen Toegangscode: 0923YESSwap XYNO Niet kantelen en zwenken verwisselenYES Zwenken regelt kantelen, en omgekeerdWDMX ResetNO Niet WDMX resettenYES WDMX resetten

2BEKNOPTE HANDLEIDINGSettings (vervolg)Backlight Timer30S Beeldscherm schakelt uit na 30 seconden1M Beeldscherm schakelt uit na 1 minuut5M Beeldscherm schakelt uit na 5 minutenON Beeldscherm blijft aanLoss of DataHold Houdt laatst ontvangen signaal vastClose Verduistert de armatuurFansAutoVentilatorsnelheid in overeenstemming met de producttemperatuurFull Ventilatorsnelheid op hoog ingesteldECO Stille modusTV25Houdt de LED-output op peil tot een omgevingstemperatuur van 77 °F (25 °C) (TV25) of 95 °F (35 °C) (TV35).TV35Stel bij gebruik van deze ventilatormodi de PWM Options in op 6000Hz of 15000Hz om mogelijke harmonisatieruis te voorkomen.Dimmer CurveLinearStelt de dimcurve inSquareI SquaSCurveDimmer SpeedSmoothStel de dimmersnelheid inFastPWM Option600HzSelecteert de PWM-uitgangsfrequentie1200Hz4000Hz6000Hz15000HzLED Power 064–255 Stelt de maximum uitvoer van de LED inMin Zoom FocusNOSchakelt de minimale zoomfocus in/uitYESPreset SelectPRESET AOpgenomen vooringestelde menuoptiesPRESET BPRESET CPreset SyncNO Zorgt ervoor dat opgenomen vooringestelde menuopties worden overgezet op andere Maverick Force s Spot in de DMX-ketenYESUSB UpdateNOSchakelt het bijwerken via USB in/uitYESReset FunctionPan/TiltNO/YESReset individuele functies of alle functies vanaf het opstartenIris/PrismColor/CMYGobo/Gobo RotateFrostAllFactory SettingsNOReset naar standaard fabrieksinstellingenYESHoofdniveau Programmeerniveaus Beschrijving

2TestAuto Test Test alle functies automatischManual TestPan000–255Test en regel alle instellingen handmatig via het bedieningspaneelPan FineTiltTilt FineP/T SpeedDimmerDimmer FineShutterVirtual ShakingCyanMagentaYellowColorGoboGobo RotateGobo IndexGobo2FocusFocus FineFocus AutoZoomZoom FinePrismPrism RotateIrisFrostCMY MacroCMY Macro SpeedSpecial FunctionInformationFixture InformationVer V_ Toont de firmwareversieRunning Mode _ _ _ Toont de huidige bedrijfsmodusDMX Address _ _ _ Toont het huidige startadresTemperature _ _ _Toont de huidige temperatuur in °CFixture Hours _ _ _ _ _Toont het aantal uren dat het product is ingeschakeldIp _ _ _ _ _ _ _ _ Toont het huidige IP-adresSubMask _ _ _ _ _ _ _ _ Toont het huidige Subnet MaskMAC _ _ _ _ _ _ _ _ Toont het huidige MAC-adresFan InformationHead Fan1 Speed_ _ _ _Toont snelheid van kop- en basisventilatoren in toeren per minuutHead Fan2 SpeedBase Fan1 SpeedBase Fan2 SpeedError Information _ _ _ _ _ Toont fouten of No Error!Hoofdniveau Programmeerniveaus Beschrijving
