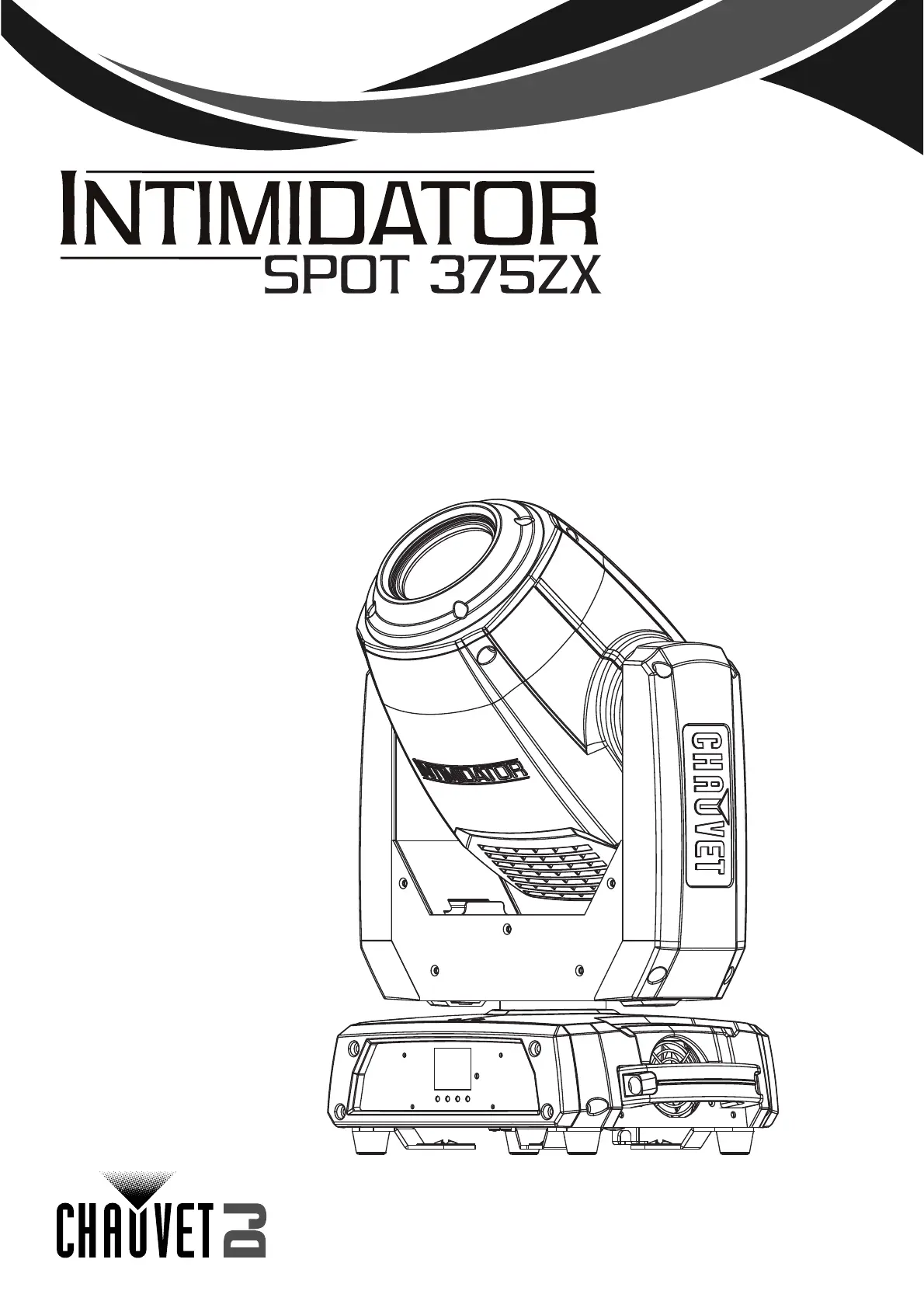

Chauvet Intimidator Spot 375ZX Handleiding

NL 31Intimidator Spot 375ZX QRG Rev. 1BEKNOPTE HANDLEIDINGOver deze handleidingDe beknopte handleiding van de Intimidator Spot 375ZX bevat basisinformatie over het product, zoals montage, menuopties en DMX-waarden. Download de gebruikershandleiding op www. chauvetdj. com voor meer informatie. DisclaimerDe informatie en specificaties in deze beknopte handleiding kunnen zonder kennisgeving worden gewijzigd. BEPERKTE GARANTIEBEZOEK ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www. chauvetlighting. com/warranty-registration. Voor klanten in het Verenigd Koninkrijk, de Republiek Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www. chauvetlighting. eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij is van materiaal- en constructiefouten gedurende de opgegeven periode, en behoudens de uitzonderingen en beperkingen die worden uiteengezet in de volledige beperkte garantie op onze website. Deze garantie heeft alleen betrekking op de oorspronkelijke koper van het product en is niet overdraagbaar. Om uit deze garantie voortvloeiende rechten uit te oefenen, dient u een aankoopbewijs te overleggen, in de vorm van een originele aankoopbon van een erkende dealer, waarop de naam van het product en de datum van aankoop staat aangegeven. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie biedt u specifieke wettelijke rechten. U hebt mogelijk andere rechten die van staat tot staat en van land tot land kunnen variëren.

Deze garantie is alleen geldig in de Verenigde Staten, het Verenigd Koninkrijk, de Republiek Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Raadpleeg uw lokale distributeur voor garantievoorwaarden in andere landen. VeiligheidsvoorschriftenDeze Veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

Contact opnemenNeem buiten de VS, het VK, Ierland, Frankrijk, Duitsland, Mexico of de Benelux, contact op met uw distributeur voor ondersteuning of om een product te retourneren. Bezoek www. chauvetdj. com voor contactgegevens. • Sluit dit product UITSLUITEND aan op een geaard en beveiligd circuit. • HAAL DE STEKKER UIT HET STOPCONTACT alvorens de zekering te reinigen of te vervangen. • KIJK NIET in de lichtbron wanneer het product is ingeschakeld. • Controleer of het snoer niet gekruld of beschadigd is. • Trek nooit aan het snoer om de stekker uit het stopcontact te halen. • Gebruik ALTIJD een veiligheidskabel als het product hoog wordt gemonteerd. • Zorg ervoor dat zich GEEN brandbare materialen in de buurt van het product bevinden als het is ingeschakeld. • Raak de behuizing NIET aan wanneer het product is ingeschakeld; de behuizing is heet.

• Het armatuur moet zodanig worden geplaatst dat langdurig in het licht kijken op een afstand van minder dan 7,9 m niet wordt verwacht. • Als de externe kabel of het externe snoer van deze spot beschadigd is, dient kabel of snoer te worden vervangen door een speciaal snoer of door een snoer dat uitsluitend verkrijgbaar is bij de fabrikant of zijn monteur. • De lichtbron in deze spot mag alleen worden vervangen door de fabrikant of zijn monteur, of door een vergelijkbaar gekwalificeerd persoon. • De spot is uitsluitend bedoeld voor professioneel gebruik. • Het voltage van het stopcontact waarop u dit product aansluit, moet binnen het bereik liggen dat op de sticker of de achterkant van het product staat aangegeven. • Het product is uitsluitend bestemd voor gebruik binnen. (IP20) Stel dit product niet bloot aan regen of vocht, om brand of een elektrische schok te voorkomen.

• Sluit dit product nooit aan op een dimmer of regelweerstand. • Vervang de zekering door een exemplaar van hetzelfde type en spanningsniveau. • Draag het product nooit aan het snoer. Draag dit product uitsluitend aan de handgreep. • De maximum omgevingstemperatuur is 40 °C. Gebruik dit product niet bij hogere temperaturen. • Stop het gebruik onmiddellijk bij een ernstig operationeel probleem. • OPEN dit product NIET. Het bevat geen onderdelen die een gebruiker kan repareren. • Om onnodige slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.

32NLBEKNOPTE HANDLEIDINGIntimidator Spot 375ZX QRG Rev. 1In de verpakkingOm te beginnenPak uw Intimidator Spot 375ZX uit en controleer of u alle ontvangen onderdelen in goede conditie hebt ontvangen. Als de doos of de inhoud beschadigd lijkt, neem dan onmiddellijk contact op met de transporteur, niet met Chauvet.NetvoedingDit product heeft een auto-bereik voeding die werkt met een ingangsvoltage van 100 tot 240 VAC, 50/60 Hz.Power LinkingHet is mogelijk om 4 Intimidator Spot 375ZX producten te koppelen bij 120 V of 8 producten bij 230 V. Koppel NOOIT meer dan dit aantal. Power-linking snoeren zijn afzonderlijk verkrijgbaar.Vervanging van de zekering1. Haal de stekker uit het stopcontact.2. Schroef de zekeringhouder open met een platkopschroevendraaier en trek de zekering er rechtstandig uit.3.

Plaats de zekeringhouder terug en schakel de stroom weer in.MontageLees de Veiligheidsvoorschriften voordat u dit product bevestigt.BevestigingsschemaBeschrijving van bedieningspaneel• Intimidator Spot 375ZX• Snoer• Ophangbeugel • Beknopte handleidingOm slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.KNOP FUNCTIE Hiermee verlaat u het huidige menu of de huidige functie Hiermee navigeert u omhoog in de menulijst en verhoogt u bij een functie de numerieke waarde Hiermee navigeert u omlaag in de menulijst en verlaagt u bij een functie de numerieke waardeHiermee activeert u het weergegeven menu of stelt u de huidige geselecteerde waarde in voor de geselecteerde functieVeiligheidskabel(zoals de CH-05 van Chauvet)Bevestigingsklem(zoals de CLP-15 van Chauvet)Bevestigings-beugelRubberen voet voor vloermontage (x4)

Hoofdniveau Programmeringsniveaus BeschrijvingAddress 001–512 Stelt het DMX-startadres inRun ModeDMX15CHSelecteert DMX-modus9CHSlave Slave1–4 Selecteert Slave-modus 1, 2, 3 of 4Auto Selecteert de Auto-modusSound Selecteert de Sound-Active modusRFRF 1–4Stelt het product in om samen te werken met de RFC-XL afstandsbediening in groep 1, 2, 3 of 4 (RF-modus moet eerst aan het product worden gekoppeld)RFP Stelt het product in om samen te werken met het openbare RF-signaalManualPan000-2550 tot 540°Tilt 0 tot 270°Color Selecteert kleuroptiesGobo Selecteert gobo-optiesGoboRotateRoteert goboPrism Selecteert prisma en rotatie-effectFocus Handmatige bediening focusZoom Handmatige bediening zoomenDimmer Stelt dimmerwaarde inShutter Stelt sluiterwaarde en stroboscoopeffect inSetupPan ReverseOFF Normaal pannenON Pannen omkerenTilt ReverseOFF Normaal kantelenON Kantelen omkerenScreen ReverseOFF Normale weergaveON Weergave omkerenPan Angle540 Selecteert panhoekbereik 540°360 Selecteert panhoekbereik 360°180 Selecteert panhoekbereik 180°Tilt Angle270 Selecteert kantelhoekbereik 270°180 Selecteert kantelhoekbereik 180°90 Selecteert kantelhoekbereik 90°Totem ModeOFF Beperkt de pan- en kantelbeweging nietUPBeperkt de pan- en kantelbeweging voor hoge montageDOWNBeperkt de pan- en kantelbeweging voor montage op oppervlak/vloerSensitivity 001–100 Stelt geluidsgevoeligheid inDMX LossHold Behoudt de laatste instelling wanneer geen signaal wordt ontvangenBlack Verduistert het productAutoStelt het product in op Auto-modus wanneer geen signaal wordt ontvangenSoundStelt het product in op Geluidsmodus wanneer geen signaal wordt ontvangenIndicatorON Schakelt LED-indicator inOFF Schakelt LED-indicator uitFlash if DMXONStelt in of de LED-indicator knippert wanneer het armatuur is verbonden met DMX of wanneer de verbinding is verbrokenOFFRF BindGeef instructies weer om de RF-afstandsbediening aan het product te koppelenFactory Set Laadt de fabrieksinstellingenSys InfoVer: V_ Geeft de softwareversie aanRunning Mode _ _ _ _ _ _ _ Geeft de huidige bedrijfsmodus weerDMX Address _ _ _ Geeft het huidige DMX-adres weerTemperature _ _ _ Geeft de huidige temperatuur van het product weer.

34NLBEKNOPTE HANDLEIDINGIntimidator Spot 375ZX QRG Rev. 1DMX-koppelingDe Intimidator Spot 375ZX kan samenwerken met een DMX-controller. Instructies voor verbinding en configuratie van dit product voor DMX vindt u in de gebruikershandleiding. Als u niet vaak werkt met DMX, kunt u de DMX Primer downloaden van www.chauvetdj.com.StartadresOm volledige toegang mogelijk te maken tot alle beschikbare kanalen in elke DMX-modus, is het sterk aanbevolen DMX-adres 498.Master/Slave verbindingDe Intimidator Spot 375ZX maakt gebruik van de DMX-gegevensverbinding voor de Master/Slave modus. Informatie over de configuratie van de Intimidator Spot 375ZX voor Master/Slave werking vindt u in de gebruikershandleiding, die beschikbaar is op de website van Chauvet.RF-afstandsbedieningDe Intimidator Spot 375ZX kan worden bediend met de CHAUVET RFC- of RFC-XL-afstandsbediening.
