Türfuttermontage

Door frame assembly

Outils de montage pour cadre de portes

Hinweise für

Gebrauch, Sicherheit

und Anwendung.

Hints for use, safety

and application.

Indications pour

l‘utilisation et la

securite.

Zum Einbau eines Türfutters

benötigt man:

In order to install a door frame,

you require:

Pour le montage d‘une porte à cadre

il faut:

Q2 x BESSEY Türfutterstrebe TU

Q4 x BESSEY Türfutter-Richtzwinge TFM-2K

Q2 x BESSEY Winkel-Türfutter-Richtzwinge

WTR

Q1 x Wasserwaage

QMontageschaum

QKeile zum Unterbauen

QZur Montage und Verleimung der

Zierverkleidung evtl. 6 bis 8 leichte und

schonend spannende BESSEY-Zwingen

z. B.

−Holzklemmzwingen HKL

−Uniklamp UK

−Hightech-Hebelzwinge KliKlamp KLI

Q2 x BESSEY TU door frame clamp

Q4 x BESSEY TFM-2K door frame

straightening clamp

Q2 x BESSEY WTR angle door frame

straightening clamp

Q1 x spirit level

QAssembly foam

QWedges for support

QFor assembling and gluing the deco-

rative panelling, position 6 to 8

lightweight, gently clamping BESSEY

clamps, e.g.:

−HKL wood clamps

−UK UniKlamp

−KLI KliKlamp high-tech lever clamps

Q2 x positionneur BESSEY pour

chambranles de portes TU

Q4 x presse BESSEY pour cadre de

portes TFM-2K

Q2 x presse BESSEY d‘angles pour

cadre de portes WTR

Q1 x niveau à bulle

QMousse polyuréthane

QCales de soutien

QPour le montage et le collage éventuel

du chambranle 6 à 8 presses BESSEY

légères à serrage optimal telles que

−Presses en bois HKL

−Presses à serrage Uniklamp UK

−Presses légères à serrage rapide

KliKlmap KLI

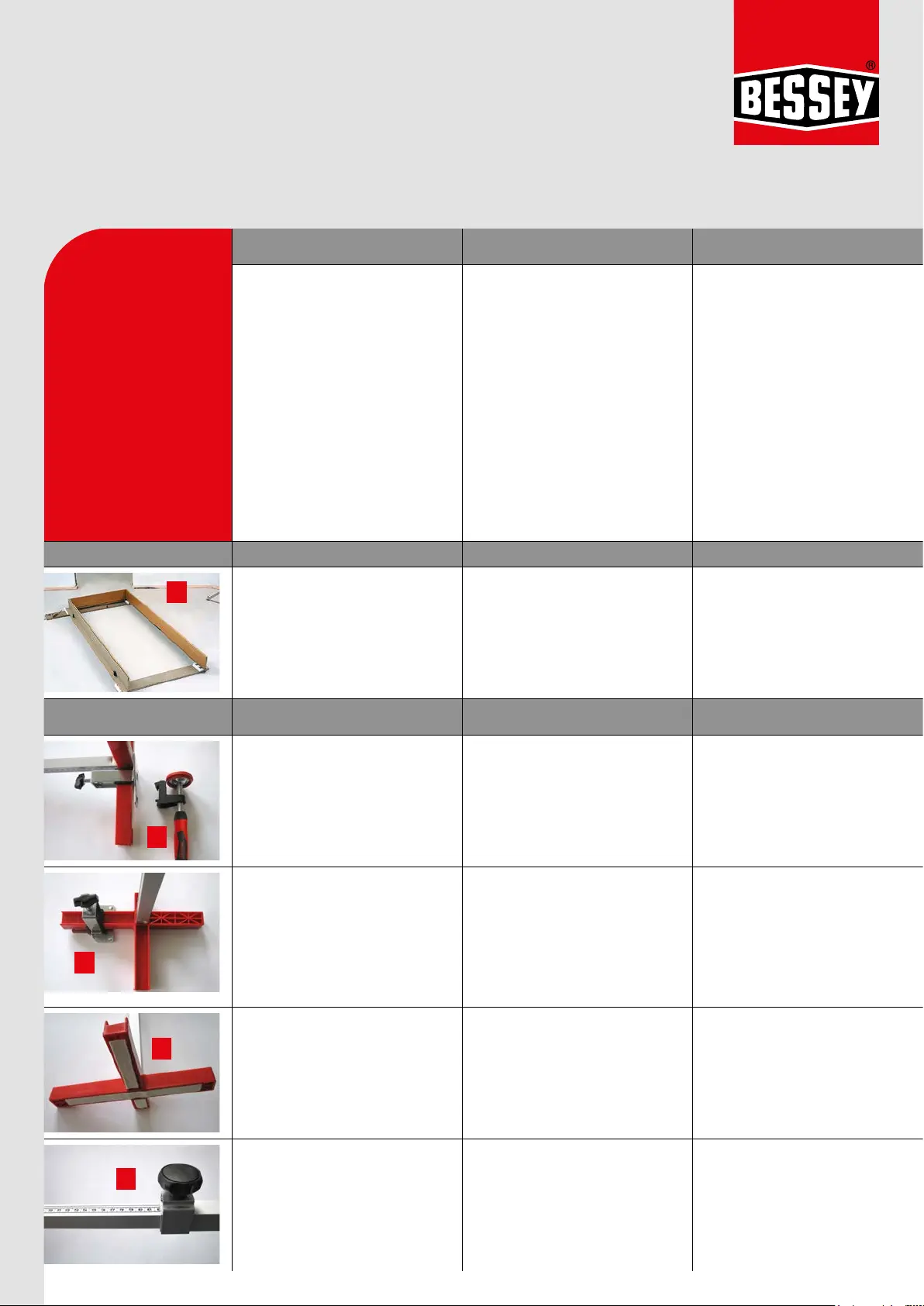

Vorbereitung TürfutterDoor frame preparationPréparation du cadre de la porte

Türfutter (A) nach Anleitung des Herstellers

zusammenbauen.

Assemble the door frame (A) in accordance

with the manufacturer’s instructions.

Assembler le cadre de la porte (A) selon

la notice du fabricant.

Vorbereitung Türfutterstrebe TUTU door frame clamp preparationPréparation de l‘entretoise de cadre

de porte TU

Ausleger (B) abnehmen.Remove bracket (B).Retirer le support (B).

Spannbügel (C) an der TU entsprechend der

Futtertiefe auf kurze oder lange Seite des

Kreuzbalkens stecken.

Qkurze Seite Kreuzbalken:

für Mauerstärke 6 bis 13 cm

Qlange Seite Kreuzbalken:

für Mauerstärke 13 bis 30 cm

Depending on the frame depth, place

clamping bracket (C) on the TU on the short

or long side of the crossbar.

Qshort side of the crossbar:

for wall thicknesses of 6 to 13 cm

Qlong side of the crossbar:

for wall thicknesses of 13 to 30 cm

Placer l‘étrier de serrage (C) sur le TU en

fonction de la profondeur du cadre sur le

côté court ou long de la croix.

QCôté court de la croix :

pour épaisseur mur de 6 à 13 cm

QCôté long de la croix :

pour épaisseur mur de13 à 30 cm

Mitgelieferte Filzstreifen (D) auf die

Spannächen der Kreuzbalken aufkleben.

Glue the felt strips (D) supplied to the

clamping surfaces of the crossbar.

Coller des bandes de feutre (D) sur les

surfaces de serrage des croix.

Am oberen Querstück des montierten

Türfutters das Innenmaß direkt mit der

TU abnehmen und durch Zudrehen der

Feststellschraube (E) xieren.

On the head jamb of the assembled door

frame, directly take the inner dimension

with the TU and secure by turning the

adjusting screw (E).

Prendre directement la mesure intérieure

avec le TU sur la partie transversale

supérieure du cadre de porte monté et

xer en tournant la vis de xation (E).

A

B

C

D

E
