45Verklaring van de symbolenSymbool Verklaring Symbool VerklaringLees de volledigegebruiksaanwijzingDraag oog- enOorbeschermingNooit voor het optillenvan lading gebruikenLading altijd achter deborgbeugel vasthakenDe trekkabel nooit vanonderen oprollenVingers kunnenbekneld rakenVingers kunnen bekneldraken of geamputeerdwordenExplosiegevaarvergrendeldontgrendeldGebruiksaanwijzingLading niet alleen metde punt van deLasthaak vasthakende trekkabel moet altijdvan bovenaf afgeroldwordenBij het trekken de vingerniet in het kabelvenstersteken.Gevaar voor beknellingGevaar voor brand enbrandwondenTrekkabel niet aan delus vasthakenaltijd met de haakbandverwijderendraag altijd dikkehandschoenendient niet om personenmee te trekken

46VeiligheidsbepalingenWaarschuwingen en aanwijzingenLet op: Elke spoel kan mogelijk letsel of schade veroorzaken.Zorg ervoor dat u vertrouwd raakt met het gebruik van de spoelen neem alle veiligheidsvoorschriften in deze gebruiksaan-wijzing in acht. Gebruiksaanwijzing altijd samen met de spoelbewaren.Risico's door verkeerd gebruik van de trekkabel.Verkeerd gebruik kan tot zware verwondingen leiden of de dood ten gevolgehebben.Zorg ervoor dat de lading altijd achter de lasthaak-borgbeugel vastgehaakt is.Lading niet alleen met de punt van de lasthaak optillen.De lasthaak mag niet gebogen of beschadigd zijn.Alleen de lasthaak met borgbeugel gebruikenLeg de trekkabel nooit op een band.Gebruik hiervoor geschikte riembanden.Zorg ervoor dat zowel degene die het apparaat bedient als de omstandersop een veilig manier met de lading omgaan.Waarschuwing

47Veiligheidsbepalingen• Altijd aan de maximale belasting aanhouden.• niet voor continu bedrijf geschikt. Laat de spoel en de accuschroevendraaiertussen het trekken door afkoelen.• Om het stevig vastzitten van de lading te waarborgen, moet de kabel moetminstens 5 keer opgerold om de haspel zitten. De schroefkoppeling op dehaspel is niet geschikt om de lading vast te houden.• Personen en voorwerpen moeten op veilige afstand van de onder spanningstaande kabel blijven.• De kabel zou bij volledige belasting eerder kunnen breken als deaccuschroevendraaier blijft staan. Gebruik daarom een ombuigrol voor meercapaciteit bij vrijwel volledige belasting.• Stap nooit over een kabel die gespannen is.Zorg ervoor dat de kabel keurig opgerold wordt. Gebruik daarvoor uwhanden en houd de kabel altijd aangespannen.

Gebruik handschoenenter bescherming van uw handen.Let erop dat de kabel niet door uw handen glijdt. Houd uw handen opveilige afstand van de spoel.Gebruik de spoel niet als takel.• Schadeclaims voor letstel aan personen of materiële schade op grond vanverkeerde bediening vervallen automatisch.• Vier geen technische wijzigingen aan de spoel door.• Het trekken moet zo kort mogelijk duren. Als de accuschroevendraaier ofspoel heet wordt, onderbreek dan onmiddellijk het trekken en laat deaccuschroevendraaier een paar minuten afkoelen. Onderbreek het trekkenonmiddellijk als de spoel blokkeert. De spoel is niet gemaakt voor continubedrijf en moet daarom altijd genoeg tijd krijgen om tussen het trekken dooraf te kunnen koelen.

48Tips voor het gebruik van de spoelWaarschuwing: Zorg ervoor dat de kabel minstens 5 keer om de haspel gewik-keld is, omdat de kabel anders van de haspel gerukt kan worden.• Bevestig de spoel op een geschikt vast punt, b.v. een boom of paal metbehulp van een riemband of ketting, die u in de ankerhaak aanbrengt.• Let erop dat de trekkabel precies tussen de lading en de spoel uitgelijnd is,voorkom dat deze scheef getrokken wordt.Zorg voor een veilig vasthaakpunt op de lading met behulp van een riembandof ketting.• Bevestig de trekhaak op dit vasthaakpunt en zorg ervoor dat de borgbeugelvan de trekhaak het vasthaakpunt afschermt.• De koppeling op “lock” instellen om kracht over te brengen.• De accuschroevendraaier op “rechtsom” instellen en de accuschroevendraaierstarten. Als u een toerentalregelaar heeft, begin dan met een laag toerental totde kabel zonder te schokken aangespannen is.

Vervolgens kunt u het toerentalopvoeren.• Opmerking: Let erop dat de accuschroevendraaier niet oververhit raakt. Zorgervoor dat bij langer gebruik de accuschroevendraaier genoeg tijd krijgt om afte koelen.• Zorg ervoor dat de trekkabel mooi en gelijkmatig op de haspel gewikkeldwordt. Zo voorkomt u dat de trekkabel beschadigd raakt. De spoel indiennodig precies op de trekbelasting uitlijnen.• De lading na het trekken zorgvuldig vastzetten zodat deze niet weg kan rollen.De trekkabel ontlasten door de accuschroevendraaier langzaam naar links tedraaien.• Eerst de lading losmaken en vervolgens het ankerpunt.• De trekkabel indien nodig uitrollen en vervolgens volledig om de haspel wikke-len door er rustig aan te trekken.• Waarschuwing: De kabel niet zover oprollen dat de lasthaak het rollenvensterraakt. Ongeveer een halve meter voor het einde ophouden.

49Plan de werkzaamheden met de spoel zorgvuldig.Draag beschermende handschoenen.Gebruik voor het uittrekken de haakband in plaats van uw handen.U spant de kabel aan door hem uit te rollen. Ga buiten de gevarenzone staan alshij gespannen is. Nooit over de kabel heen stappen.Controleer of het ankerpunt stevig vastzit.Controleer of de trekkabel minstens 5 keer om de haspel gewikkeld is voor u mettrekken begint.Controleer of niemand zich in het werkgebied/gevarenzone bevindt.Begin met trekken. Controleer of de kabel mooi en gelijkmatig op de haspelgewikkeld wordt. Vermijd schoksgewijs trekken. Dat kan tot beschadiging vanaccuschroevendraaier of de spoel leiden.Verminder de kabelspanning. De spoel is niet gemaakt om een lading langere tijdvast te houden.Maak de trekkabel los.Wikkel de kabel weer zorgvuldig en gelijkmatig om de haspel.

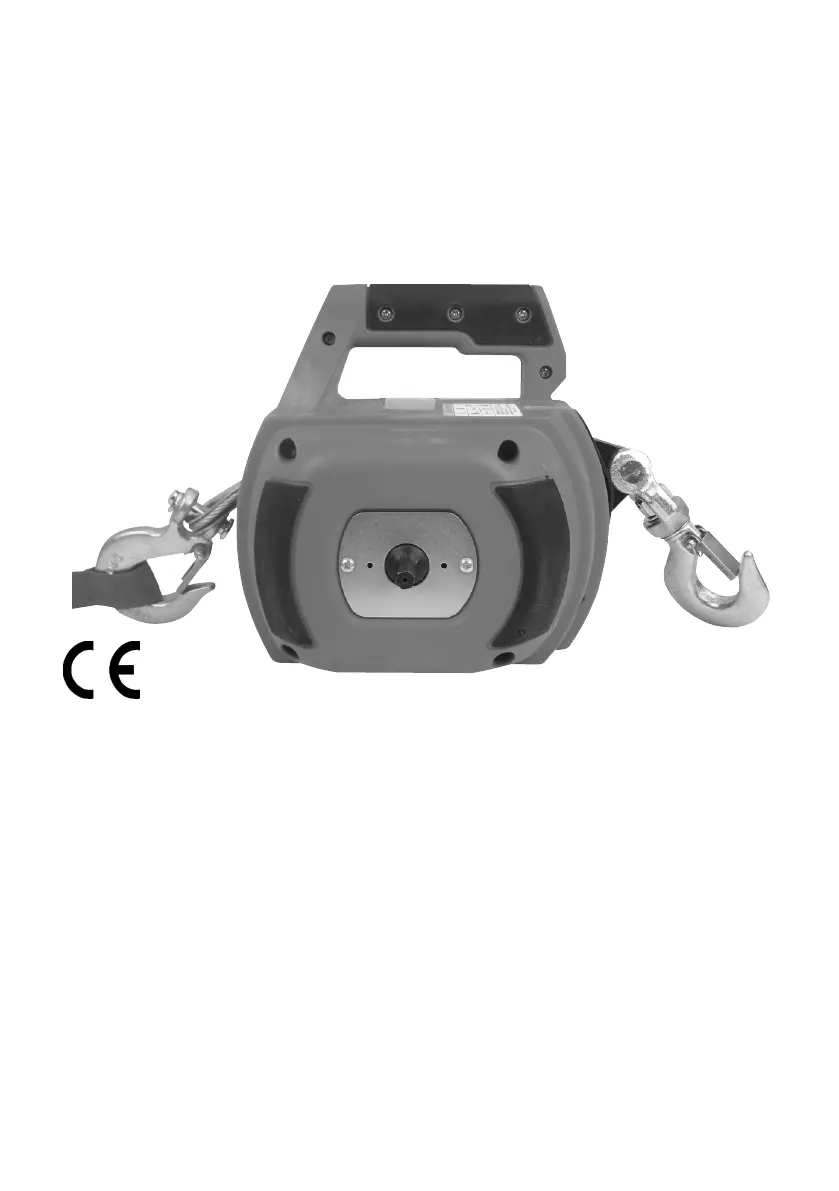

50Ontdek hoe de spoel werktControlevenstervoor de wikkelspoelVenster ka-belgeleiderLasthaakKoppelingsknopAandrijfas4mm x 12 mTrekkabelAnkerhaakAandrijfas: De spoel wordt door een accuschroevendraaier aangedreven die opde as gemonteerd wordt. (gebruik geen slagschroevendraaier).Met rechts-/linksom van de accuschroevendraaier wordt de trekkabel op- ofuitgerold.Controlevenster voor de wikkelspoel: Met het controlevenster kunt u zien of detrekkabel correct opgerold wordt.Aandrijving: De trekkabel is 12 m lang en 4 mm sterk.Aandrijving: zet de kracht van de accuschroevendraaier door reductie in spoel-kracht om.Koppelingsknop: Door op de koppelingsknop te drukken schakelt u de aandrijvingin of uit. Om de trekkabel er snel uit te trekken schakelt u de aandrijving uit.

Voordatu met trekken begint, moet u de aandrijving weer inschakelen om de kracht over tebrengen.Lasthaak: komt overeen met het trekvermogen van de spoel en wordt samen methijsbanden of kettingen gebruikt om de lading te omsnoeren.Ankerhaak: dient voor de bevestiging van de spoel aan een stabiel punt (boom,paal enz.) Gebruik voor het omsnoeren een kabel of lus die qua kracht met de trek-belasting overeenkomt.Venster kabelgeleider: leidt de trekkabel keurig naar de haspel.

51SpoelmechanismeVoordat u met de spoel aan de slag gaat moet u eerst weten hoe deze werktWaarschuwing: Lees zorgvuldig de gebruiksaanwijzing van uw spoelen accuschroevendraaier en maak uzelf vertrouwd met beideapparaten.TrekvermogenBelangrij: 1 Laag, dat is 5 wikkelingen, van de trekkabel op de haspel zorgt voorhet grootste trekvermogen. Hoe groter het aantal wikkelingen op de haspel hoelager het trekvermogen.0 – 19 voet = 0 – 6 m19 – 39 voet = 6 – 12 mWaarschuwing: Nooit de koppeling loslaten als de spoel in bedrijf is. Nooit de trek-kabel aanraken als de spoel in bedrijf is. Risico op letsel!!!Bij overbelasting gaat de stroombegrenzer aan en begint de spoel te “stotteren”.Hoe meer overbelasting hoe sneller de spoel stottert.Bij stotteren moet u onmiddellijk de looprichting van de accuschroevendraaierveranderen om zo de trekkabel te ontspannen.Verminder vervolgens de trekbelasting.

52BedrijfstijdenVolg de instructies van de fabrikant op wat betreft de maximale bedrijfsduur en af-koeltijden.De spoel wordt met een normale accuschroeven-draaier aangedreven. Als de accuschroevendraaierover een toerentalregelaar beschikt, kunt u daar-mee de Oprolsnelheid reguleren.Toerental regelaarVrijloop instellenTrek de kop eruit en draai deze in de richting van de klok.Aankoppelen:Trek de kop eruit en draai deze in de richting van de klok om de kracht over te bren-gen.De vrijloop kan niet ingesteld worden als de trekkabel meer dan 7 kg trekkrachtmoet verwerken.Zet de koppeling altijd op volledige vrijloop of volledig trekvermogen om schadete voorkomen.KoppelingBelangrij: Gebruik de koppeling nooit als de spoel belast is, de kabel aangespan-nen is of als de haspel draait.Met de koppeling kan de vrijloop ingesteld worden, zodat de kabel gemakkelijkeruit gehaald kan worden.

53SicherheitshinweiseControleer voor eerste na elk elke inbedrijfname Gebruik 90 dagenLees de gebruiksaanwijzingzorgvuldig doorLees de gebruiksaanwijzingvan de accuschroevendraaierzorgvuldig doorControleer of de trekkabelbeschadigd is en zo ja detrekkabel onmiddellijkvervangenHoud de spoel schoon.Gebruik voor het reinigeneen doek of een oudehanddoekXXXXXXXXWaarschuwing:De trekkabel moet altijd van boven overde haspel afgerold worden.Nooit van onderen.
