C21460 / 第一版 / 2022 年 11 月
© 華碩電腦股份有限公司保留所有權利
B760M-T D4
用 戶 手 冊
15060-24X52000

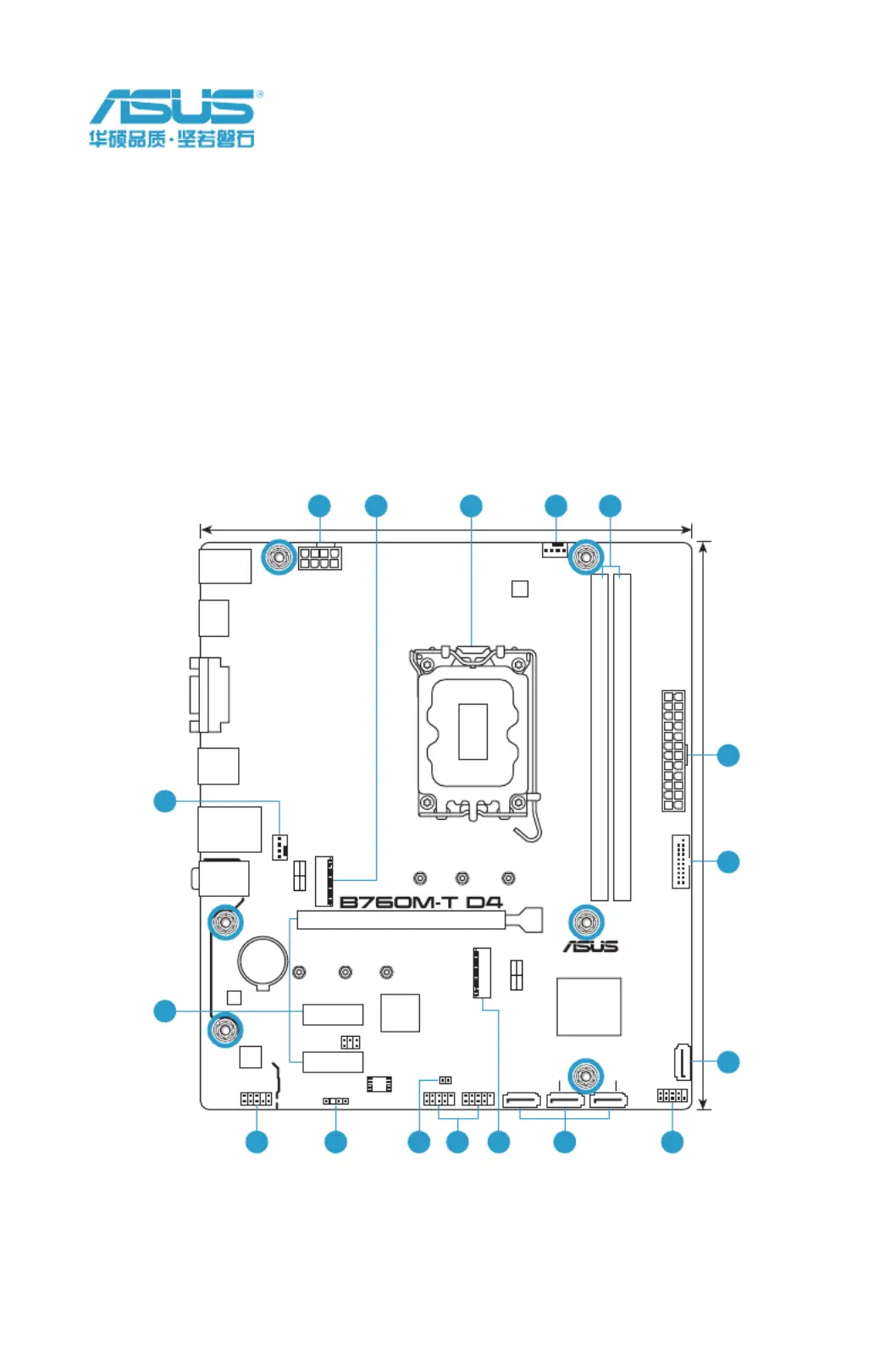

DDR4 DIMM_A (64bit, 288-pin module)
DDR4 DIMM_B (64bit, 288-pin module)
CPU_FAN
DIGI+
VRM
CHA_FAN
F_PANEL
SPDIF_OUT
COM_DEBUG
SATA6G_1
CLRTC
SATA6G_2
SATA6G_3
SATA6G_4
128Mb
BIOS
ATX_12V
ATX_PWR
U32G1_12
BATTERY
HDMI
DVI
KBMS_USB_56
LAN_U32G1_34
U32G1_910
Audio
Codec
Super
I/O
PCIEX1(G4)_1
PCIEX1(G4)_2
2242
224222602280
M.2_1(SOCKET3)
PCIE SATA
4.0 X4 X
2260
LGA1700
2280
PCIEX16(G4)
USB_78 USB_1114
AAFP
24.4cm(9.6in)
AUDIO
Intel
®
B760
M.2_2(SOCKET3)
PCIE SATA
4.0 X4 X
21.1cm(8.3in)
Ethernet
7
5
8
1211
3
5 1 26 4
13910 6 7
4
2
DDR4內存插槽
本主板配備兩組 DDR4（Double Data Rate，雙倍數據傳輸率）內存插槽。您可以任意選擇使用
4GB、8GB、16GB與32GBNon-ECC、Un-buffered內存條至本主板的DDR4DIMM插槽上。
欲了解更多詳細介紹，請參考“系統內存”章節的介紹。
產品包裝
內部接口
風扇接針
將風扇排線連接到風扇電源接針，確定每一條黑線與這些接針的接地端
（GND）相匹配。
•千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，那麼很容易因為主機內
部溫度逐漸升高而導致死機，甚至更嚴重者會燒毀主板上的電子元件。注意：這些接針
不是跳線，不要將跳線帽套在它們的針腳上。
•CPU_FAN接針支持處理器風扇達1安培（12瓦）的風扇電源。
中央處理器插槽
本主板具備一個LGA1700處理器插槽，本插槽是專為第13代Intel
®
Core™處理器與第12代Intel
®
Core™、Pentium
®
Gold及Celeron
®
處理器所設計。
欲了解更多詳細介紹，請參考“中央處理器（CPU）”章節的介紹。
擴展插槽
本主板配備一個PCIex16與兩個PCIex1插槽，可支持符合PCIExpress規格的功能擴展卡。
主板
華碩B760M-TD4主板
數據線 2xSATA6Gb/s數據線
其他 1xI/O擋板
相關文件 用戶手冊
•Intel
®
第13代與第12代處理器：
1xPCIe4.0x16插槽
•Intel
®
B760芯片組：
2xPCIe4.0x1插槽
FAN PWM
FAN IN
FAN PWR
GND
FAN PWM
FAN IN
FAN PWR
GND

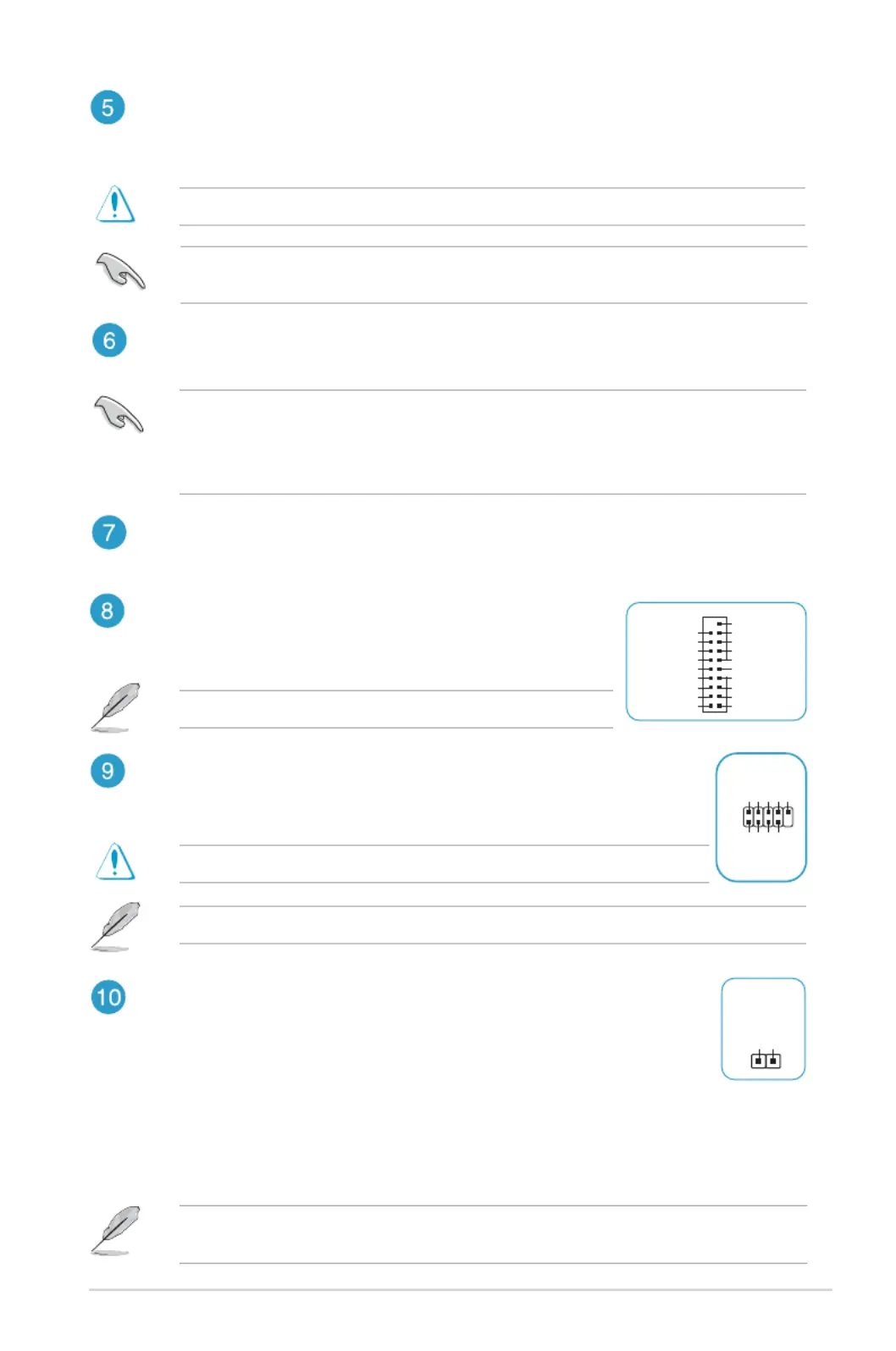

3
SATA6Gb/s設備接口
這些接口可支持使用SATA6Gb/s數據線來連接SATA設備。
主板電源插槽
這些電源插槽用來連接到一個電源供應器。電源供應器所提供的連接插頭已經過特別設計，只能以
一個特定方向插入主板上的電源插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即可。
如果您的系統會搭載相當多的外圍設備，請使用較高功率的電源以提供足夠的設備用電需
求。不適用或功率不足的電源，有可能會導致系統不穩定或難以啟動。
M.2插槽（KeyM）
這些插槽用來安裝M.2設備，如M.2固態硬盤。
•Intel
®
第13代與第12代處理器：
M.2_1插槽支持MKey的2242/2260/2280類型存儲設備（支持PCIe4.0x4模式）
•Intel
®
B760芯片組：
M.2_2插槽支持MKey的2242/2260/2280類型存儲設備（支持PCIe4.0x4模式）
請務必連接8-pin電源插頭，否則系統可能無法順利啟動。
USB3.2Gen1接針
這個接針用來連接USB3.2Gen1模塊，可擴展外接式USB3.2Gen
1接口。USB3.2Gen1的數據傳輸率最高可達5Gb/s。
USB3.2Gen1模塊為選購配備，請另行購買。
USB3+5V
IntA_P1_SSRX-
IntA_P1_SSRX+
GND
IntA_P1_SSTX-
IntA_P1_SSTX+
GND
IntA_P1_D-
IntA_P1_D+
GND
PIN 1
USB3+5V
IntA_P2_SSRX-
IntA_P2_SSRX+
GND
IntA_P2_SSTX-
IntA_P2_SSTX+
GND
IntA_P2_D-
IntA_P2_D+
USB2.0接針
這些接針用來連接USB 2.0模塊，可擴展外接式USB2.0 接口。USB2.0 的數據
傳輸率最高可達480Mb/s。
USB2.0模塊為選購配備，請另行購買。
請勿將1394數據線連接到USB接針上，這麼做可能會導致主板的損壞！
若上述方法無效，請移除主板上的內置電池，並再次將此兩針短路以清除CMOS配置數
據。在CMOS配置數據清除後，請將電池重新安裝回主板。
CMOS配置數據清除接針
這個接針可讓您清除 CMOS 中的即時時鐘（RTC）隨機存取內存，其包含日期、
時間、系統密碼與系統設置參數。
想要清除這些數據，可以按照下列步驟進行：
1. 關閉電腦電源，拔掉電源線。
2. 用金屬物或跳線帽將[1-2]針腳短路約五∼十秒鐘。
3. 插上電源線，開啟電腦電源。
4. 當開機步驟正在進行時按著鍵盤上的＜Del＞鍵進入BIOS程序畫面重新設置BIOS數據。
CLRTC
+3V_BAT
GND
PIN 1
PIN 1
USB+5V
USB_P7-
USB_P7+
GND
NC
USB+5V
USB_P8-
USB_P8+
GND
