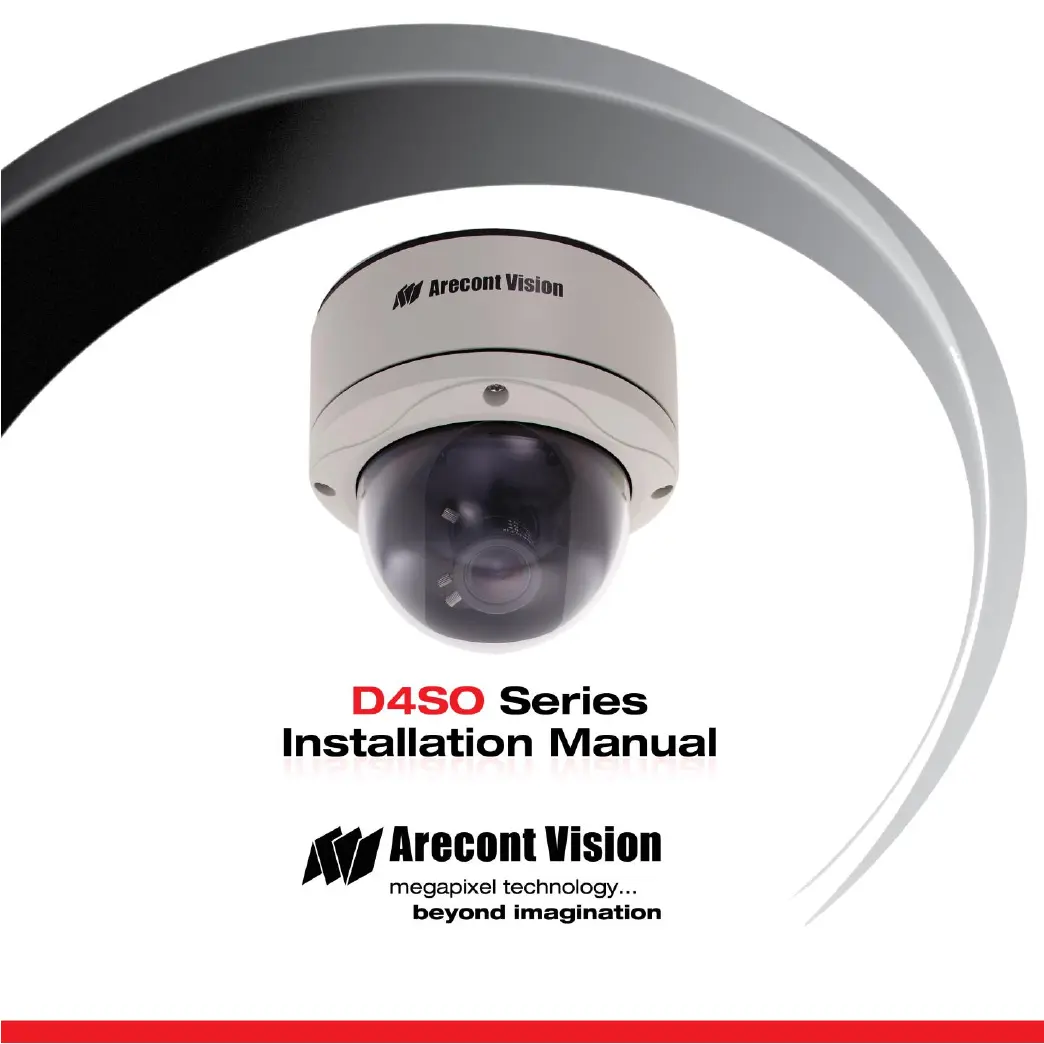

Arecont Vision D4SO Outdoor Dome Series Installation Manual
0 | P a g e
Arecont Vision D4SO Outdoor Dome Series Installation Manual
1 | P a g e
D4SO Outdoor Dome Installation Manual
Inside the box:
A. Arecont Vision D4SO Dome Camera
B. Mounting template
C. Security L-key
D. One double sided hex key
E. One single sided hex key
F. 6-position external power & IO plug
G. Pack of four (4) wood screws and four (4)
dry wall anchors
Not included but needed:
#1 Phillips head screw driver
#2 Phillips head screw driver
Small Flat Head screw driver
Image 1
Mounting the Camera:
1. Remove camera and hardware from the
box.
2. Using the Mounting Template, prepare
the mounting provisions for camera
installation. NOTE: the 19.5mm diameter
hole on the Mounting template is where
the Ethernet cable will be exiting the
D4SO, align accordingly. If using the
side conduit hole, please see step 7
below.
3. Using Security L-key, loosen the four (4)
screws securing the dome cover (Image
2). Remove vandal resistant dome
cover. NOTE: Do not remove screws
from the dome cover.
Image 2
G
F
E
C
RJ-5
POWER
HOLE
A
D
B
