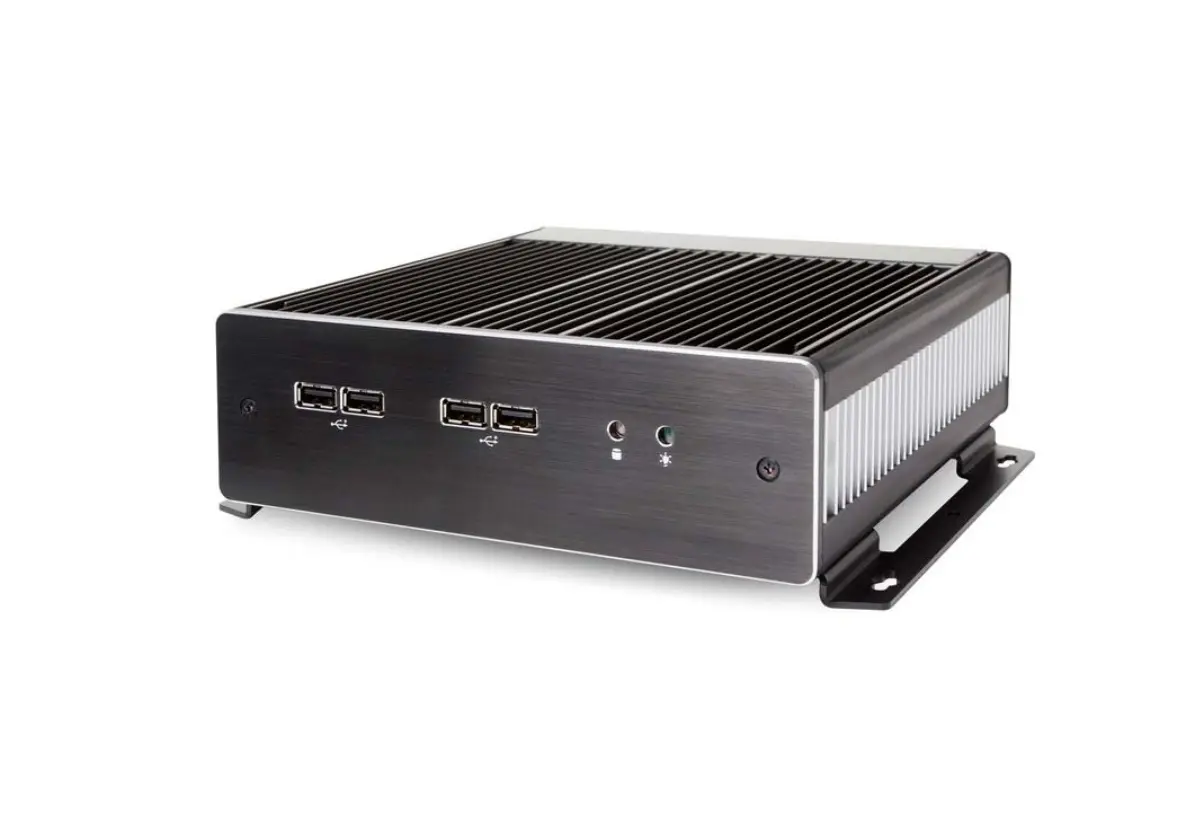

AOpen DEX4502 Handleiding

AOpen Niet gecategoriseerd DEX4502

Bekijk gratis de handleiding van AOpen DEX4502 (50 pagina’s), behorend tot de categorie Niet gecategoriseerd. Deze gids werd als nuttig beoordeeld door 2 mensen en kreeg gemiddeld 4.9 sterren uit 1.5 reviews. Heb je een vraag over AOpen DEX4502 of wil je andere gebruikers van dit product iets vragen? Stel een vraag

Download PDF

Pagina 1/50

Assembly Guide for DEX4500 series

V2.0

2008/12/17

Index

1. Outlook …………..……………………………………………………....2

2. Install Key components ( Except Mini card module installation)…….4

3. Install Key components ( Including Mini card module installation)...16

4. Connector & PINs definitions……………………..…………………..39

Appendix 1 Packing List……………………………………………….41

Appendix 2 Table of Screw and Torque…………….……………….42

7. Appendix 3 Watch Dog Timer Configuration…….………………….43

8. Appendix 4 Outline Drawing..…………………………………………48

Product specificaties

Merk:	AOpen
Categorie:	Niet gecategoriseerd
Model:	DEX4502
Kleur van het product:	Zwart
Gewicht:	2850 g
Materiaal behuizing:	Aluminium
Stroomvoorziening:	100 - 240V/20V, 4.5A
Audiosysteem:	Realtek ALC888 HD
Aantal USB 2.0-poorten:	8
VGA (D-Sub)poort(en):	1
Aantal HDMI-poorten:	1
Microfoon, line-in ingang:	Ja
DVI-poort:	Ja
Aantal Ethernet LAN (RJ-45)-poorten:	1
Hoofdtelefoonuitgangen:	1
Certificering:	CE, FCC, UL, CB
Netvoeding:	90 W
Relatieve luchtvochtigheid:	90 procent
Processor socket:	LGA 3647 (Socket P)
Maximum intern geheugen:	4 GB
Ingebouwde grafische adapter:	Ja
On-board graphics adapter model:	Intel® GMA 4500MHD
Compatibele besturingssystemen:	Windows Vista Home Ultimate / Premium / Basic, Windows XP, Windows Embedded
Audio-uitgangskanalen:	7.1 kanalen
Type behuizing:	Desktop
Geheugen slots type:	SO-DIMM
Grafische adapter-familie:	Intel
S/PDIF-uitgang:	Ja
Afmetingen (B x D x H):	200 x 200 x 60 mm
Seriële poort(en):	1
Aantal storage drives ondersteund:	1
Aantal eSATA-poorten:	1
Bedrijfstemperatuur (T-T):	-5 - 40 °C
Type product:	Mini PC barebone
Aantal geheugenslots:	2
