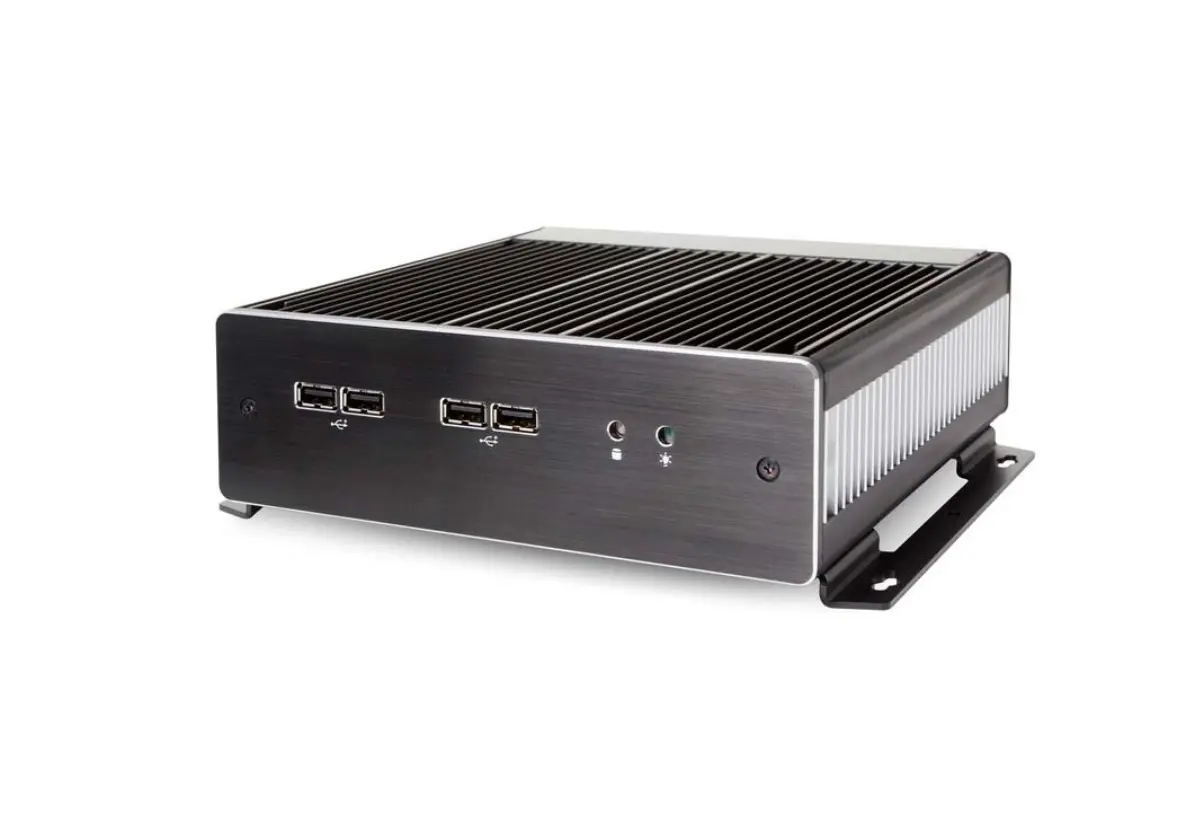

Assembly Guide for DEX4500 series

V2.0

2008/12/17

Index

1. Outlook …………..……………………………………………………....2

2. Install Key components ( Except Mini card module installation)…….4

3. Install Key components ( Including Mini card module installation)...16

4. Connector & PINs definitions……………………..…………………..39

Appendix 1 Packing List……………………………………………….41

Appendix 2 Table of Screw and Torque…………….……………….42

7. Appendix 3 Watch Dog Timer Configuration…….………………….43

8. Appendix 4 Outline Drawing..…………………………………………48

Product specificaties

Merk:	AOpen
Categorie:	Niet gecategoriseerd
Model:	DEX4501
Kleur van het product:	Zwart
Gewicht:	2850 g
Materiaal behuizing:	Aluminium, SECC
Stroomvoorziening:	20V, 4.5A AC Adapter
LED-indicatoren:	HDD
Aan/uitschakelaar:	Ja
Processorfamilie:	Intel
Ethernet LAN:	Ja
Audiosysteem:	Realtec ALC888
Aantal USB 2.0-poorten:	8
Aantal HDMI-poorten:	1
Microfoon, line-in ingang:	Ja
DVI-poort:	Ja
Aantal Ethernet LAN (RJ-45)-poorten:	1
Hoofdtelefoonuitgangen:	5
Certificering:	FCC, CE, CB, CUL US, HDMI
Netvoeding:	90 W
Temperatuur bij opslag:	-20 - 60 °C
Power LED:	Ja
Processor socket:	LGA 3647 (Socket P)
Maximum intern geheugen:	4 GB
Ingebouwde grafische adapter:	Ja
On-board graphics adapter model:	Intel® GMA 4500MHD
Audio-uitgangskanalen:	7.1 kanalen
Netwerkfuncties:	Gigabit Ethernet
Type behuizing:	Desktop
Chipset moederbord:	Intel GM45
Geheugen slots type:	SO-DIMM
Grafische adapter-familie:	Intel
Afmetingen (B x D x H):	200 x 200 x 60 mm
Type koeling:	Passief
Opslag schijf-interface:	SATA II
HDD omvang:	2.5 "
Seriële poort(en):	1
Compatibele processors:	Intel® Celeron® M
Aantal storage drives ondersteund:	3
Aantal eSATA-poorten:	1
Ondersteunde geheugen types:	DDR2-SDRAM
Ondersteuning voor processor FSB:	667,800,1066 MHz
Wifi:	Nee
Bedrijfstemperatuur (T-T):	-5 - 40 °C
Type product:	Mini PC barebone
Aantal geheugenslots:	2
Geluidsniveau (buiten gebruik):	20 dB
