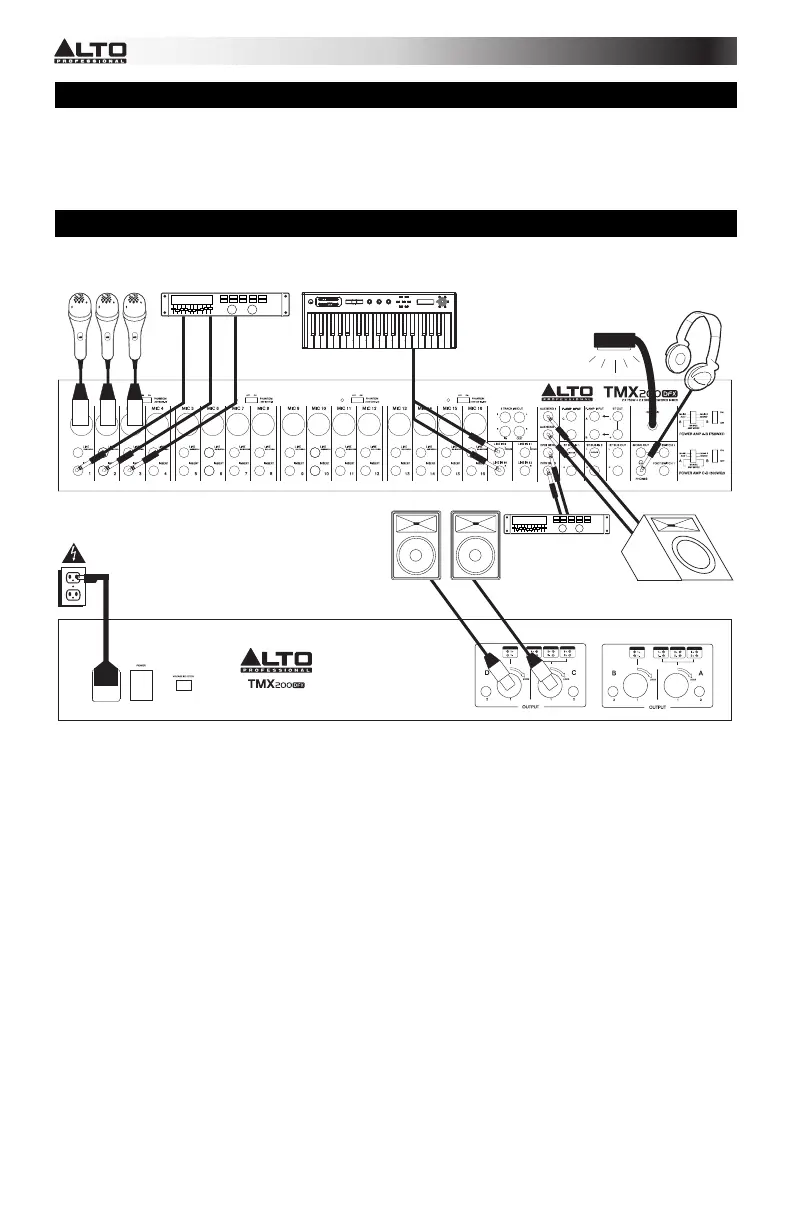

37 INHOUD VAN DE DOOS y EMPIRE mengpaneel y Stroomadapter y Snelstartgids y Veiligheidsvoorschriften & boekje met informatie over de garantie VERBINDINGSDIAGRAM volumem1m2pitchxyz-+octaveaccompstoretapphraselatchanalog modeling synthpushrhythmspatternsprogramssetupsconfig Opmerkingen: y Microfoons, monitoren, versterker, luidsprekers, kabels, enz. zijn niet inbegrepen. y Houd de voeding van het mengpaneel verwijderd van uw gitaarkabel en de kanaalingangen van het mengpaneel om bij hoge gain-instellingen elektrische brom te verminderen. y Om een rack met externe effecten, een compressor enz. te gebruiken, moet u een Y-kabel (1/4" stereo naar twee 1/4" mono) verbinden met de uitgang AUX SEND "2 FX" en de linker- en rechteringangen van uw extern apparaat. Sluit de uitgangen van uw externe apparaat aan op de linker- en rechter- AUX RETURN-INGANGEN.

38 ACHTERPANEEL HEEFT 123 444 4444 4 1. POWER IN - Gebruik de bijgeleverde voedingsadapter aan op de mixer aansluiten op een stopcontact. Terwijl de stroom wordt uitgeschakeld, eerste plug de voeding in de mixer, dan sluit de voeding aan op een stopcontact. 2. POWER SWITCH - Zet de mixer aan en uit. Zet de mixer nadat alle input devices zijn aangesloten en voordat u op de versterkers. Schakel de versterker voordat u uitschakelen van de mixer. 3. VOLTAGE SELECTOR - Deze 2-positie schakelaar zet de ingangsspanning voor de luidspreker. Amerikaanse gebruikers moeten Zet deze schakelaar op "100-120V", terwijl Groot-Brittannië en de meeste Europese gebruikers moet dit ingesteld op "220-240V". 4. SPEAKER OUTPUT - Gebruik standaard 1 / 4 "of 4-weg Speakon kabels om deze uitgangen te verbinden met een luidspreker. Selecteer het signaal naar deze uitgangen met de POWER AMP MODE-schakelaar.

De hoogte van deze outputs wordt gecontroleerd door de SPEAKER OUTPUT volumeregeling. Opmerking: Om schade te voorkomen dat de ingebouwde versterker, let op luidspreker impedantie. Een zeer lage belasting impedanties kan schade veroorzaken aan de versterker. BOVENPANEEL FUNCTIES Opmerking: De kanalen hebben in wezen dezelfde controles met enkele kleine verschillen tussen Kanalen 1-16 en 17-20. De twee verschillende kanalen zijn hier te vinden. 1. PHANTOM POWER - Activeert / deactiveert phantom power. Zet alle faders het minimum voor het activeren van phantom power. Wanneer geactiveerd, fantoom voedingen +48 V aan de XLR mic ingangen. Houdt u er rekening mee dat de meeste dynamische microfoons geen fantoomvoeding nodig hebben, terwijl de meeste condensatormicrofoons doen. Raadpleeg uw microfoon de documentatie om uit te vinden of het phantom power nodig heeft. 2.

PHANTOM POWER LED - Brandt wanneer de PHANTOM POWER-schakelaar is ingeschakeld. 3. MIC INPUT - Sluit een microfoon aan op deze ingangen met een XLR-kabel. 4.

LINE INPUT * - Sluit lijnniveau-apparaten op deze inputs met 1 / 4 "kabels. 5. INSERT -. Gebruik een standaard 1 / 4 "TRS-kabel aan op een externe processor (zoals een compressor, limiter, externe EQ-eenheid, enz. ) aan te sluiten op deze jack aan Het signaal zal worden genomen na winnen van het kanaal controle en komt terug voor de kanaal EQ controles. 6. GAIN - Regelt het kanaals audio niveau (pre-fader en pre-EQ gain). Stel dit zo, dat de PEAK-LED nog net oplicht tijdens de luidste delen van de song. 7. LOW CUT FILTER - Als deze knop wordt ingedrukt, zal dat kanaal audio worden verzonden via een 75 Hz lage frequentie filter met een helling van 18 dB per octaaf. Dit is handig voor het verminderen van brom en andere laagfrequent geluid bij het gebruik van microfoons.

39 8. HI EQ (TREBLE) - Past de hoge frequenties (treble) van het kanaal. 9. MID EQ - Past het mid-range frequenties van het kanaal. 10. MID FREQUENTIE SELECTOR - Past de frequentie band beïnvloed door de MID EQ knop. 11. LOW EQ (BASS) - Regelt de lage frequenties (bass) van het kanaal. 12. AUX SEND CHANNEL VOLUME - Regelt het geluidsniveau verzonden van dat kanaal naar de Aux Channel (die wordt verstuurd de Aux-routes en gecontroleerd door de Aux-routes VOLUME knoppen). De bovenste twee knoppen kunt de pre-of post-fader niveau (zoals bepaald door de AUX pre-/post-fader SWITCH). De onderste twee knoppen kunt het niveau van het signaal naar de effecten van de mixer processor. 13. AUX pre-/post-fader SWITCH - Wanneer de knop wordt ingedrukt, het geluid naar de Aux-routes is genomen voordat fader van het kanaal.

Als de knop wordt verhoogd, het geluid naar de Aux-routes wordt genomen na fader van het kanaal. 14. CHANNEL PAN / BALANCE - Als deze knop is het label "PAN," het past de (mono) kanaal de positie in het stereobeeld. Als de knop wordt het label "BAL," het past de balans tussen de twee mono kanalen van deze stereo-signaal. 15. CHANNEL MUTE - Druk op deze knop om geluid inschakelen / uitschakelen van het kanaal. Het kanaal audio zal alleen worden verzonden naar de INSERT of horen in de Solo Kanaal wanneer de SOLO-knop wordt ingedrukt. 16. PFL - Als deze knop wordt ingedrukt, wordt de pre-fader geluid te horen in de Solo Channel, die de enige audio gestuurd naar de PHONES-uitgangen en CTRL OUTS te worden. De LED METERS geeft ook de audio-niveaus, die worden gecontroleerd door de PHONES-en CTRL ROOM volume knoppen. 17. PEAK LED - De LED zal knipperen als het signaal is clipping.

Als dit gebeurt, verminderen de instelling van de GAIN knop of kanaal-fader. 18. CHANNEL FADER - Past het audio-niveau op het kanaal. 19. 2-Track-- U kunt deze ingangen verbinden met de uitgangen van een externe geluidsbron behulp van een standaard stereo RCA-kabel (apart verkrijgbaar).

40 21. AUX SEND ** - Gebruik 1 / 4 "TRS-kabels om deze uitgangen te sluiten op de ingangen van een externe versterker of actieve monitor die u kunt deze niveaus aan te passen met de Aux-routes VOLUME knoppen om een aangepaste monitormix voor het podium muzikanten. 22. ST SUB IN - Verbind deze ingangen aan de uitgangen van een extern apparaat (zoals een submixer of effecten unit) met 1 / 4 "mono-kabels Het signaal kan worden doorgestuurd naar de AUX 1 en 2, bus en STEREO-bus. 23. ST SUB OUT - de STEREO-bus wordt omgeleid van deze uitgangen. Sluit deze uitgangen aan op een extern apparaat (zoals een effecten unit) met 1 / 4 "mono-kabels. Het volume aanpassen met de ST SUB OUT VOLUME-fader. 24. ST OUT - Gebruik 1 / 4 "-kabels om deze uitgangen te sluiten op een huis luidspreker of versterker systeem De hoogte van deze outputs wordt gecontroleerd door de STEREO OUT VOLUME-fader. 25. P.

AMP INPUT -. Gebruik 1 / 4 "TRS-kabels om deze ingangen verbinden met externe apparatuur sturen line-niveau stereo signalen Deze signalen worden verzonden naar de mixer de ingebouwde eindversterker. 26. MONO OUTPUT - Deze uitgang is een dual mono versie van de audio verstuurd van de ST OUT. Gebruik een standaard 1 / 4 "TS-kabel aan op deze aansluiting aansluiten op een extern apparaat (zoals een monitor, opname-apparaat, etc. ). 27. PHONES-uitgang - Sluit 1 / 4 "stereo hoofdtelefoon op deze uitgang De PHONES VOLUME regelaar regelt het volume. 28. VOETPEDAAL - Als vergrendelende-stijl voetschakelaars zijn aangesloten op deze aansluitingen met 1 / 4 "TRS-kabels, kunnen ze worden gebruikt voor het geluid inschakelen / uitschakelen van de mixer effecten van processors. 29. LAMP - Sluit een zwanenhals lamp (12 V, 0,5 A, niet inbegrepen) om dit BNC connector. 30.

POWER AMP SCHAKELAAR - Zet deze schakelaars aan te geven hoe de STEREO OUT-signaal wordt doorgestuurd naar het achterpaneel luidsprekeruitgangen. 31. POWER AMP ON/OFF- Activeert / deactiveert het achterpaneel luidsprekeruitgangen. 32.

EFFECTEN SELECTOR - Selecteert het effect dat de mixer de interne effectprocessor is van toepassing op de verschillende kanalen. Elk kanaal kan sturen verschillende niveaus van audio naar de processor door het aanpassen van hun FX SEND POST knoppen. Zie de gevolgen sectie voor een uitleg van de beschikbare effecten. 33. VARIATIES SELECTOR - Selecteert het bedrag van het effect toegepast op de verschillende kanalen. 34. FX MUTE - Druk op deze knop om het geluid / geluid van de effecten. 35. FX PEAK LED - De LED zal knipperen als het signaal is clipping. Als dit gebeurt, verminderen de instelling van de effecten beschreven knop. Wanneer de effecten processor is uitgeschakeld, zal de LED stevig branden. 36. EQ ON / OFF - Schakelt de grafische equalizer. 37.

GRAPHIC EQUALIZER - Als de EQ ON / OFF schakelaar aan staat (depressief), kunt u gebruik maken van deze controles om de gelijkschakeling van de belangrijkste mix aan te passen. 38. AUX SEND VOLUME - Regelt het niveau van de audio verstuurd vanaf de effects processor uit AUX stuurt 1 en 2. 39. ST SUB VOLUME - Regelt het niveau van de audio verstuurd vanaf de ST SUB INS naar de STEREO-bus. 40. BUS PFL / AFL - Wanneer deze knop wordt ingedrukt, de audio voor dat de bus (DFX1 RTN, DFX2 RTN, enz. ) zullen worden gehoord in de Solo Channel, die de enige audio gestuurd naar de PHONES worden output. The LED meters ook weer de audio-niveaus, die worden gecontroleerd door de PHONES VOLUME knop. Als de knop wordt het label "PFL", de pre-fader audio wordt gerouteerd. Als de knop wordt het label "AFL", de post-fader audio wordt gerouteerd. 41.

BUS VOLUME FADER - Regelt het geluidsniveau van de betreffende bus. 42. SPEAKER OUTPUT VOLUME - Past het geluidsniveau aan de achterzijde SPEAKER UITGANGEN. De SIG (signaal) LED gaat branden wanneer het signaal is ten minste 100 mV. De CLIP-LED zal knipperen als er een verstoring van ten minste 0,5%. Als dit gebeurt, zet het volume-niveau.

De PROT (bescherming) LED gaat branden wanneer het toestel is in Protection Mode als gevolg van oververhitting, kortsluiting, een lage impedantie belasting, of andere oorzaken. 43. LOW-PASS FILTER - Activeert / deactiveert een low-pass filter om de STEREO-bus. 44. LOW-PASS FREQUENTIE - Gebruik een schroevendraaier om de frequentie van de LOW-PASS FILTER aan te passen. Dit is handig bij het gebruik van een subwoofer. 45. 2 TK IN PFL - Als deze knop wordt ingedrukt, de audio-gestuurd in de 2 TRACK INGANGEN zal worden gehoord in de Solo Channel, die de enige audio gestuurd naar de PHONES OUTPUT worden. De LED METERS geeft ook de audio-niveaus, die worden gecontroleerd door de PHONES VOLUME knoppen. 46. ST VOLUME - Regelt het geluidsniveau naar de STEREO-bus van de 2 TRACK INGANGEN. 47. PHONES VOLUME - Regelt het volume van de PHONES OUTPUT. 48.

LED meter - Geeft het audio-niveau van de main mix of de Solo Channel (wanneer een kanaal SOLO-knop wordt ingedrukt). De CLIP-LED kan af en toe oplichten, maar als het te vaak gebeurt, zet het volume van de mix en / of individuele kanalen. 49. POWER LED - Brandt wanneer de mixer is ingeschakeld. 50. MID-LOW - Past de 500 Hz frequentieband. 51. HI-MID - Geeft u tot 15 dB versterking / verzwakking op 3 kHz, handig voor het regelen van stem. **Om een rack met externe effecten, een compressor enz. te gebruiken, moet u een Y-kabel (1/4" stereo naar twee 1/4" mono) verbinden met de uitgang AUX SEND "2 FX" en de linker- en rechteringangen van uw extern apparaat. Sluit de uitgangen van uw externe apparaat aan op de linker- en rechter- AUX RETURN-INGANGEN. 51505051.

41 EFFECTEN OM DE EFFECTEN OP EEN KANAAL TE HOREN: Gebruik de EFFECTS SELECTOR om één van de effecten hieronder te selecteren, regel de parameter bij met behulp van de VARIATIONS SELECTOR en draai vervolgens de FX POST SEND-knop voor dat kanaal naar omhoog. # VOORINSTELLING BESCHRIJVING PARAMETER BEREIK 1 VOCAL 1 Galm die een kamer nabootst met een korte vervaltijd. Vervaltijd Pre-delay 0,8 ~ 1,1 s 0 ~ 79 ms 2 VOCAL 2 Galm die een een kleine ruimte nabootst met een iets langere vervaltijd. Vervaltijd Pre-delay 0,8 ~ 2,5 s 0 ~ 79 ms 3 LARGE HALL Galm die een grote akoestische ruimte nabootst. Vervaltijd Pre-delay 3,6 ~ 5,4 s 23 ~ 55 ms 4 SMALL HALL Galm die de akoestiek van een podium nabootst. Vervaltijd Pre-delay 1,0 ~ 2,9 s 20 ~ 45 ms 5 LARGE ROOM Galm die een studio nabootst met vele vroege reflecties.

Vervaltijd Pre-delay 2,9 ~ 4,5 s 23 ~ 55 ms 6 SMALL ROOM Galm die een heldere studio nabootst. Vervaltijd Pre-delay 0,7 ~ 2,1 s 20 ~ 45 ms 7 PLATE Bootst een heldere plaatgalm na. Vervaltijd Pre-delay 0,6 ~ 6,1 s 10 ms 8 TAPE REVERB Bootst een klassieke tape delay na, opgewekt door het afspelen van een geluidsband op meerdere afspeelkoppen. Vervaltijd Pre-delay 1,3 ~ 5,4 0 ~ 84 ms 9 SPRING REVERB Simuleert het licht gespannen geluid van een analoge verengalm. Vervaltijd Pre-delay 1,3 ~ 5,4 s 0 ~ 84 ms 10 MONO DELAY Reproduceert het signaal na een korte vertragingstijd. Vertragingstijd 60 ~ 650 ms 11 STEREO DELAY Reproduceert het signaal na een korte vertragingstijd, met een klein tijdsverschil tussen de twee stereokanalen. Vertragingstijd Feedback 210 ~ 400 ms 37 ~ 73 % 12 FLANGER Klassiek stereo flangereffect, vergelijkbaar met het opstijgen van een straaljager.

42 SPEAKER CONFIGURATIES Versterker-uitgangen moet worden aangesloten op passieve luidspreker kasten alleen. Speakon connectors hebben vier terminals: 1 +, 1 -, 2 + en 2 -. AMP A-B MAIN L + MAIN R: Dit is de meest voorkomende toepassing. De ingebouwde versterker stuurt twee hoofdluidsprekers kasten (links en rechts). De POWER AMP MODE-schakelaar dient in de MAIN L + R MAIN positie. SUB 1 + SUB 2: Met de POWER AMP MODE-schakelaar in de SUB 1 + 2 SUB positie, de ingebouwde versterker drives tweetraps monitoren. BRIDGE MODE: Met de POWER AMP MODE-schakelaar in de BRIDGE positie, de twee ingebouwde eindversterkers een luidsprekerkast met de gesommeerde kracht van de twee versterkers. Meestal is dit om een enkele subwoofer rijden terwijl de ST OUT-aansluitingen op het bovenpaneel route audio naar een luidsprekerset geschikt voor mid-hoge frequenties. SUBSUB SUBSUB SUBSUB
