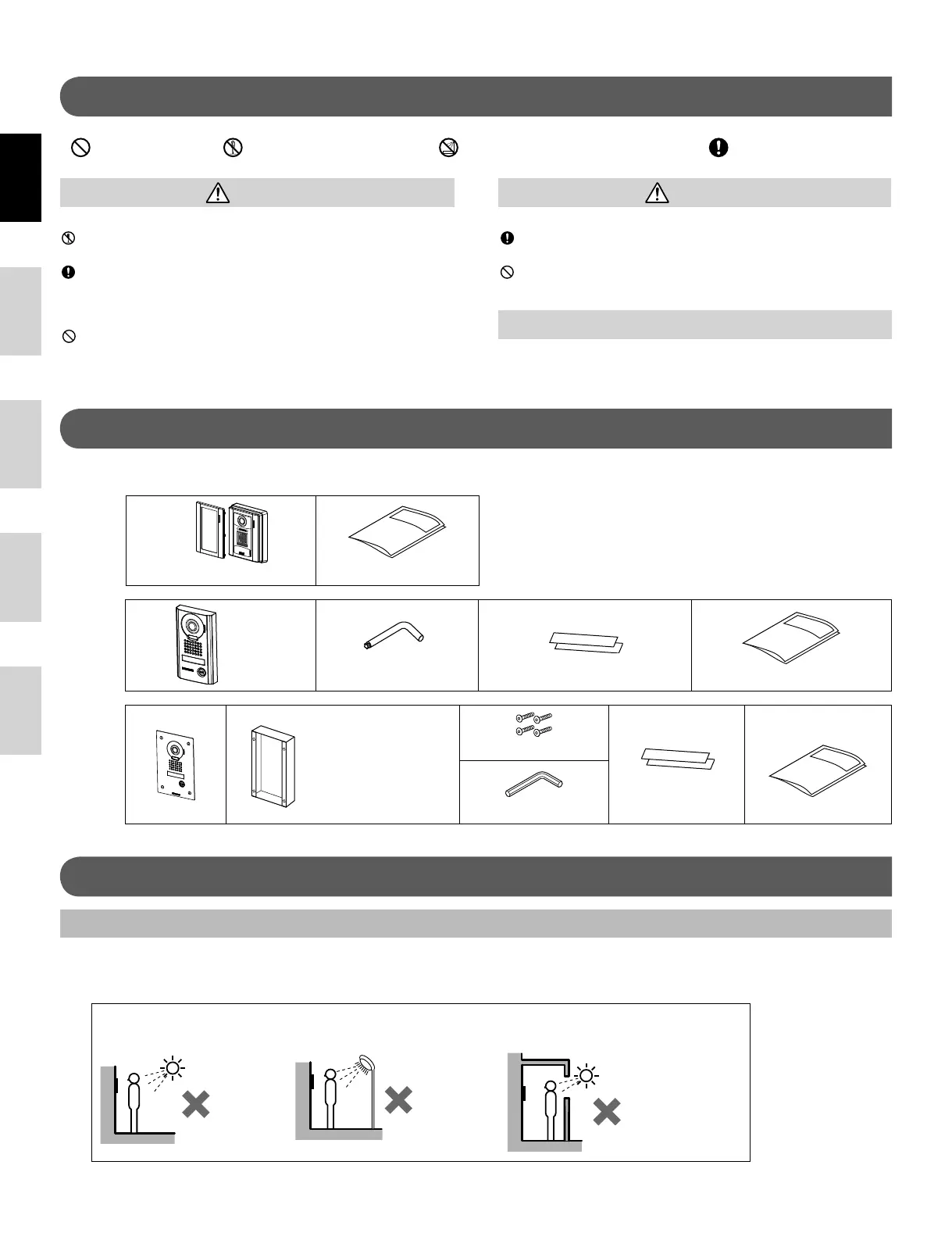

14EnglishFrançaisEspañolNederlandsItalianoVOORZORGSMAATREGELEN Algemeen verbod Verbod om het toestel te demonteren Verbod om het toestel met water in contact te brengen Algemene voorzorgsmaatregelenWAARSCHUWINGNiet-naleving kan de dood of ernstig lichamelijk letsel veroorzaken. 1. Demonteer of verander het toestel niet. Dit kan brand of elektrische schokken veroorzaken. 2. Bestaande bedrading zoals bedrading van een bel, enz. kan hoogspanningswisselstroom bevatten. Dit kan beschadiging van het toestel of elektrische schokken veroorzaken. De bedrading en installatie moeten door een vakman worden uitgevoerd. 3. Dit toestel is niet bestand tegen explosies. Gebruik of installeer het toestel niet op plaatsen waar ontvlambaar gas aanwezig is, zoals zuurstofkamers. Dit kan brand of een explosie veroorzaken. OPGELETNiet-naleving kan lichamelijk letsel of materiële schade veroorzaken. 1.

Controleer of de draden niet gekruist of kortgesloten zijn alvorens de stroom in te schakelen. Zo niet kan brand of een elektrische schok ontstaan. 2. Sluit niets aan of sluit geen draden af terwijl de voeding is aangesloten. Dit kan elektrische schokken of schade aan het toestel veroorzaken. ALGEMENE VOORZORGSMAATREGELEN1. De buitenpost is weerbestendig, maar spuit geen water onder hoge druk rechtstreeks op de buitenpost. Dit kan het toestel beschadigen. INHOUD VAN DE VERPAKKINGControleer of de volgende onderdelen zijn meegeleverd.

JP-DA Deurpost + afwerkkader InstallatiehandleidingJP-DVDeurpostSpeciale sleutel Doorschijnend naamplaatje (x 2) InstallatiehandleidingJP-DVFDeurpostInbouwmontagedoosSpeciale schroeven (x 4) Doorschijnend naamplaatje (x 2) InstallatiehandleidingZeskantsleutelINSTALLATIEMontageplaatsenVoor een optimale beeldkwaliteit dient de deurpost zodanig te worden opgesteld dat er geen lichtbron komt achter het object dat in beeld wordt gebracht (tegenlicht).

15English Français Español Nederlands ItalianoMontagestanden en gezichtsveld◇ Breedbeeld◇ Ingezoomd beeld◆ De zoompositie kan worden gewijzigd. (Raadpleeg de bedieningshandleiding van de hoofdpost) De fabrieksinstelling voor de zoompositie is in centraal.Ong. 1.300 mmOng. 600 mmOng. 950 mm◆ Voorwerpen aan de rand van het beeld zien er kleiner uit door de grotere vervorming t.o.v. het centrale gedeelte De weergegeven maten zijn indicatief◇ BreedbeeldOmhoog/OmlaagMontageschroeven 1.500 mmGauche/droiteOng. 1.300 mmOng. 2.200 mmOng. 900 mm500 mm1.500 mmMidden van het toestelOng. 2.000 mmOng. 1.300 mmOng. 700 mmMontageschroeven 1.300 mmMidden van het toestel1.300 mm500 mmOng. 170°◇ Ingezoomd beeld (bij een montagehoogte van 1.500 mm)HorizontaalVertikaalOng. 500 mmZoom Ong. 750 mmOng. 1.500 mm500 mmMidden van het toestel1.500 mmOng. 600 mm Ong. 1.250 mm Zoom Zoom Ong. 1.550 mm Ong.

750 mm 500 mmMidden van het toestel1.500 mmZoom Zoom Zoom Ong. 500 mm Ong. 140°Ong. 500 mmOng. 950 mmOng. 950 mmOng.950 mmOng. 140°Midden van het toestel1.500 mm500 mmKabel• Gebruik kabel met massieve geleiders, voorzien van polyethyleenisolatie.• Gebruik nooit individuele geleiders of coaxkabel.2JPW-BAJP-DA JP-DV JP-DVFJP-4MEDBekabelingsafstand222[A][B][C]JPW-BAJP-DA JP-DV JP-DVFJP-DA JP-DV JP-DVFJP-4MED◆ Horizontaal heeft de camera in breedhoekmodus een bereik van ongeveer 170°. (De weergegeven waarden zijn benaderend en kunnen verschillen afhankelijk van de situatie)500 mmKabeldiameterØ0,65 mm Ø0,8 mm Ø1,0 mm Ø1,2 mm[A]Deurpost - hoofdpost 50 m 100 m 100 m 100 m[B]Deurpost - langeafstandsadapter100 m 150 m 200 m 200 m [C]Langeafstandsadapter - hoofdpost50 m 75 m 100 m 100 m Ong. 2.250 mmOng. 1.850 mmOng. 800 mmOng.85°Ong. 85°Ong.85°

16EnglishFrançaisEspañolNederlandsItalianoMONTAGE① De deurpost van het montagekader verwijderen. Plaats " UP" omhoogDraai de schroeven los om het kader te demonteren SchroevendraaierVastzettenLosdraaienDeurpostMontageschroeven × 2 (niet meegeleverd)Schroefas: Ø 4,1 of minderKop: Ø 8,2 of minder, 3,0 mm of minder hoogInbouwdoos83,5 mmMontagekader VentilatieopeningenBlokkeer de gaten niet. FrontpaneelHaal het frontpaneel eraf met een platkopschroevendraaier. PlatkopschroevendraaierDeurpost③Monteer de deurpost terug op het montagekader, en plaats er het afwerkkader op. Afwerkkader verwijderen②JP-DAABCSpeciale sleutelLosdraaienVastzettenTegen vandalisme beveiligd frontpaneel75 mm150 mm VentilatieopeningenBlokkeer de gaten niet. Doorzichtignaamplaatjehier plaatsen.

De doorschijnende naamplaatjes gebruikenDe doorschijnende naamplaatjes insteken① Verwijder het tegen vandalisme beveiligd frontpaneel. ② Verwijder de beschermende folie van het plaatje (beide zijden). ③ Vul de naam van de bewoner in op het doorschijnende naamplaatje. Zorg dat u rechts 25 mm vrije ruimte overhoudt voor het inbrengen van het plaatje. ④ Schuif het ingevulde doorzichtige naamplaatje in de gespecifi ceerde inschuifopening (aangegeven met in de tekening) zoals hieronder wordt getoond. 25 mm2 mmJP-DVMontageschroeven × 4 (niet meegeleverd)Schroefas: Ø 4,1 of minderKop: Ø 8,2 of minder, 3,0 mm of minder hoogPlug x 4 (niet inbegrepen)(Bereid pluggen voor met een geschikte grootte voor de bijgeleverde montageschroeven. )(De diameter en de diepte van de gaten in de muur zijn afhankelijk van de pluggen en de gebruikte montageschroeven.

ABCZeskantsleutelVastzettenSpeciale schroeven × 4Tegen vandalisme beveiligd frontpaneelInbouwmontagedoos (meegeleverd)Doorschijnend naamplaatje110 mm180 mm45 mmDe doorschijnende naamplaatjes gebruikenDe doorschijnende naamplaatjes insteken① Verwijder het tegen vandalisme beveiligd frontpaneel van de inbouwmontagedoos. ② Verwijder de beschermende folie van het plaatje (beide zijden). ③ Vul de naam van de bewoner in op het doorschijnende naamplaatje. Zorg dat u rechts 25 mm vrije ruimte overhoudt voor het inbrengen van het plaatje. ④ Steek het ingevulde doorschijnende naamplaatje in de voorgeschreven insteekopening aan de achterkant van het tegen vandalisme beveiligd frontpaneel (op het schema aangeduid met ). 25 mm2 mmJP-DVF.

17English Français Español Nederlands Italiano• De buitenpost is weerbestendig, maar spuit geen water onder hoge druk rechtstreeks op de buitenpost. Dit kan het toestel beschadigen.• Reiniging:◆ Maak de toestellen met een zachte doek en een neutraal reinigingsmiddel schoon. Gebruik geen schoonmaakspray rechtstreeks op het toestel. Gebruik geen schurend reinigingsmiddel of doek.◆ Veeg vuil op de lens voorzichtig af met een zachte doek. Houd u aan de volgende punten voor onderhoud van de lens.- Let op dat u geen krassen maakt op de lens.- Gebruik geen organische oplosmiddelen behalve isopropylalcohol (IPA) en methanol.- Gebruik geen verfverdunner, benzeen enz.

Deze kunnen beschadiging of verkleuring van het oppervlak van het toestel veroorzaken.TECHNISCHE GEGEVENSVoeding Geleverd door hoofdpostBedrijfstemperatuur - 10 - 60 °CCamera CMOS-technologieVideostandaard NTSCMinimale verlichting 5 Lux op 50 cm afstandAfmetingen JP-DA 129 (H) x 97 (W) x 30,5 (D) (mm)JP-DV 173 (H) x 98 (W) x 27,1 (D) (mm)JP-DVF 209 (H) x 135 (B) x blootgestelde zone 5,6 (D) (mm)Inbouwmontagedoos (JP-DVF)180 (H) x 110 (W) x 45 (D) (mm)Gewicht JP-DA Circa 170 g JP-DV Circa 650 g JP-DVF Circa 570 g Inbouwmontagedoos (JP-DVF)Circa 450 g BEDRADINGJP-4MEDJP-DA JP-DV JP-DVF2NP1A11A2A1A2TECHNISCHE VOORZORGSMAATREGELENNP: Niet-gepolariseerd

23GARANTIEAiphone waarborgt zijn producten tegen materiaal- en fabricagefouten bij normaal gebruik en onderhoud gedurende een periode van twee jaar na levering aan de eindgebruiker, en zal het product kosteloos herstellen of vervangen indien na onderzoek blijkt dat het toestel een defect heeft dat onder de waarborg valt. Aiphone behoudt zich het recht voor als enige defi nitief te bepalen of er al dan niet sprake is van een materiaal- en/of fabricagefout en of het product nog onder waarborg is. Deze waarborg geldt niet voor ieder Aiphoneproduct dat is blootgesteld aan verkeerd gebruik, verwaarlozing, een ongeval, stroomstoten, of verkeerde bediening en evenmin voor toestellen die buiten de fabriek zijn hersteld of aangepast. Deze waarborg geldt niet voor batterijen of schade veroorzaakt door batterijen die in het toestel zijn gebruikt.

Deze waarborg dekt uitsluitend werkbankherstellingen en iedere herstelling moet worden uitgevoerd in een schriftelijk door Aiphone aangewezen winkel of werkplaats. Deze waarborg beperkt zich tot de standaardspecifi caties die in de bedieningshandleiding staan vermeld. Deze waarborg beslaat geen enkele aanvullende functie van een product van een externe partij dat door gebruikers of leveranciers wordt toegevoegd. Gelieve op te merken dat schade of andere problemen die het gevolg zijn van storing bij gebruik of verbinding met producten anders dan die van Aiphone, eveneens niet door deze waarborg worden gedekt. Kosten die gepaard gaan met herstellingen ter plaatse kunnen niet worden verhaald op Aiphone.

Er kan geen schadeloosstelling van Aiphone worden geëist voor enig verlies of schade als gevolg van een defect of storing tijdens het gebruik van zijn producten, of voor enig ongemak of verlies dat hieruit voortvloeit. Het toepassingsgebied van is de EU.
