Advantech USM-110 Handleiding

Advantech Mediaspeler USM-110

Bekijk gratis de handleiding van Advantech USM-110 (26 pagina’s), behorend tot de categorie Mediaspeler. Deze gids werd als nuttig beoordeeld door 13 mensen en kreeg gemiddeld 4.6 sterren uit 7 reviews. Heb je een vraag over Advantech USM-110 of wil je andere gebruikers van dit product iets vragen? Stel een vraag

Download PDF

Pagina 1/26

12 V

Reset

LAN

HDMI

OTG

Line out

SD card

Power indicator

Wireless indicator

12 V

Reset

LAN

HDMI1

OTG

Line out

USB 2.0

SD card

SIM card

COM

Power indicator

Wireless indicator

USM-110

USM-110 Delight

HDMI2

USB 2.0

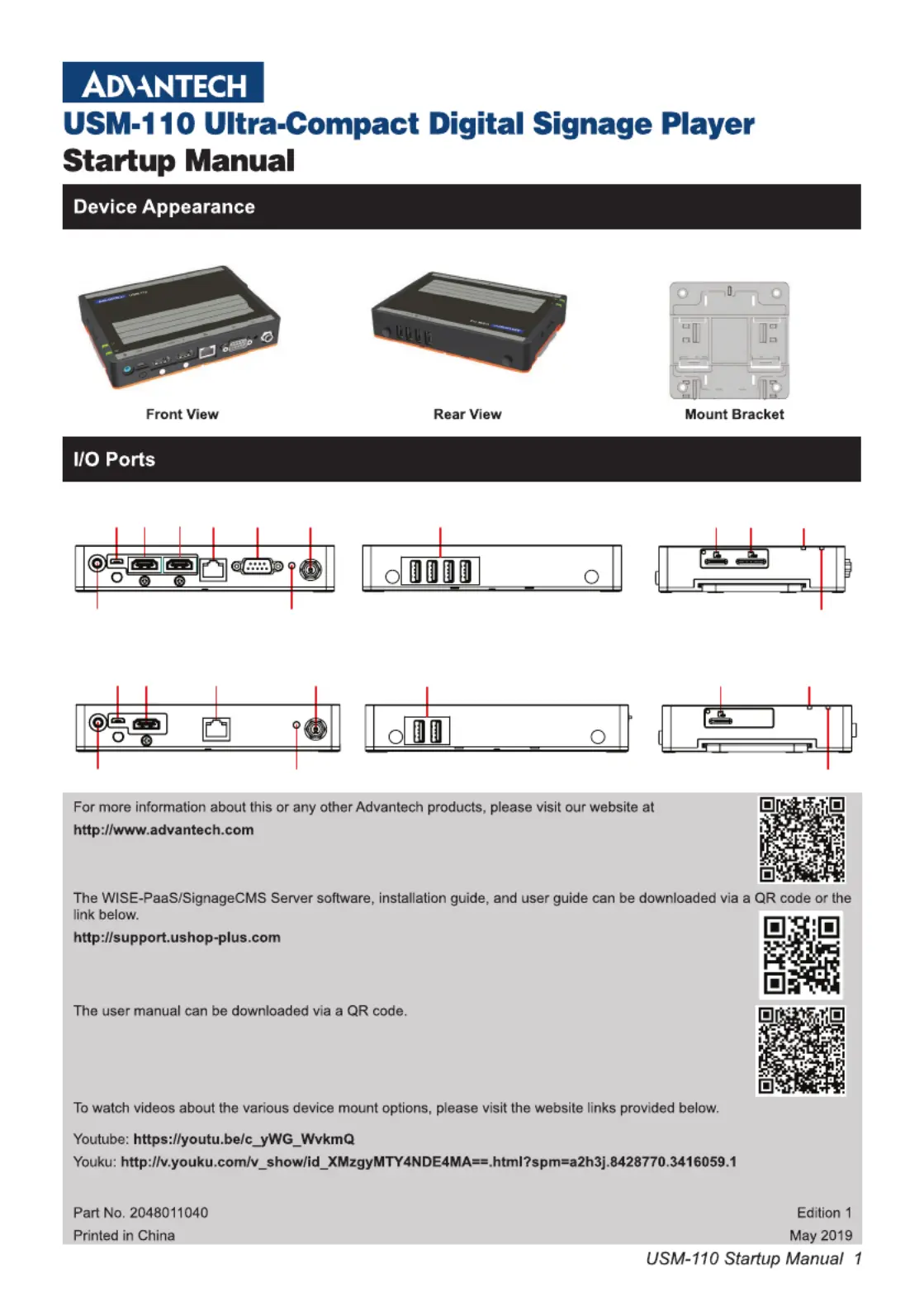

2 USM-110 Startup Manual

USM-110 USM-110 Delight

System CPU Arm® Cortex®-A17 quad-core processor (1.6 GHz)

Graphics

GPU Mali-T764

Graphics Engine OpenGL ES 1.1/2.0/3.0, OpenCL 1.1, DirectX 11

Memory Capacity 2 GB onboard DDR3L (1333 MHz)

Storage

Flash 16 GB of onboard eMMC 8 GB of onboard eMMC

Extension Micro SD

Multimedia Display Resolution

HDMI1: Native 4K resolution up to 3840 x 2160 (default 1080 p)

HDMI2: 1920 x 1080 N/A

I/O

HDMI 2 1

LAN 1 x 10/100/1000 Mbps 1 x 10/100/1000 Mbps

Serial Port 1 (RS232/485/422 by jumper) N/A

USB 2.0 4 2

OTG USB 1 1

Audio 1 1

Reset 1 1

LED Indicators 1 x Power, 1 x Wireless 1 x Power, 1 x Wireless

DC In 1 1

Expansion

Micro SD Card 1 1

M.2 1 (for optional Wi-Fi module) 1 (for optional Wi-Fi module)

Mini PCIe 1 (for optional 4G module) N/A

Mechanical

Dimensions (L x W x H) 156 x 112 x 28 mm (6.14 x 4.41 x 1.10 in)

Weight 0.43 kg (0.94 lb)

Power 12V/3A

Installation Mount Options VESA (75 x 75), wall, desktop, pole, magnet, DIN rail

Software

Operating System Android 6.0 / Android 8.1 / Linux Debian 9.0

Software WISE-PaaS/SignageCMS Client (Only for Android system)

Environment

Operating Temperature 0 ~ 40 °C (32 ~ 104 °F)

Storage Temperature -40 ~ 85 °C (-40 ~ 185 °F)

Relative Humidity 90% @ 40 °C (non-condensing)

Certication CCC, BSMI, CE, FCC, UL, CB

Specications

Product specificaties

Merk:	Advantech
Categorie:	Mediaspeler
Model:	USM-110
Kleur van het product:	Grey, Orange
Ingebouwd display:	Nee
Gewicht:	430 g
Breedte:	156 mm
Diepte:	112 mm
Hoogte:	28 mm
LED-indicatoren:	Ja
Frequentie van processor:	1600 MHz
Aantal processorkernen:	4
Ondersteund audioformaat:	AAC, MP3, PCM
Grafische adapter:	Mali-T764
Inclusief besturingssysteem:	Android
Ethernet LAN:	Ja
Videocompressieformaten:	AVS, H.263, H.264, H.265, MPEG1, MPEG2, MPEG4, MVC, VC-1, VP8
Geïntegreerde geheugenkaartlezer:	Ja
Compatibele geheugenkaarten:	MicroSD (TransFlash)
Aantal USB 2.0-poorten:	4
Aantal HDMI-poorten:	2
Microfoon, line-in ingang:	Ja
Aantal Ethernet LAN (RJ-45)-poorten:	1
Hoofdtelefoonuitgangen:	1
Certificering:	CCC/BSMI/CE/FCC/UL/CB
Aansluiting voor netstroomadapter:	Ja
Maximale videoresolutie:	3840 x 2160 Pixels
Intern geheugen:	2048 MB
Processor architectuur:	Cortex-A17
Ondersteund beeldformaat:	BMP, GIF, JPG, PNG
Intern geheugentype:	DDR3L
Opslagmedia-type:	eMMC
Operating systeem versie:	6.0
HDMI versie:	1.4/2.0
VESA-montage:	Ja
Type processor:	Ja
Ethernet LAN, data-overdrachtsnelheden:	10,100,1000 Mbit/s
Temperatuur bij opslag:	-40 - 85 °C
Totale opslagcapaciteit:	16 GB
Reset button:	Ja
Audio-uitgangskanalen:	- kanalen
Flash memory:	16000 MB
Videokaart, ondersteuning Open GL:	Ja
Mini PCI Express slots:	1
Ingebouwde opslagmedia:	Ja
Bedrijfstemperatuur (T-T):	0 - 40 °C
