PCM-37D24DI Startup Manual 1
Before installation, please ensure that the following items
have been included in your shipment:
1. 1 x M.2 card with controller
2. 1 x DB37 I/O plate x 1 with iDoor bracket
3. 1 x Wired cable
4. 1 x Extension bracket kit
5. 1 x Startup manual
6. 1 x Warranty card
If any of the above items are missing or damaged, contact
your distributor or sales representative immediately.
The support documentation and drivers can be accessed
from Advantech website.
• Documentation
- Datasheet
- StartUp
• Drivers
PCM-37D24DI
24-Channel Isolated Digital I/O, M.2 B+M key
(3042, PCIe*1), DB37
Startup Manual

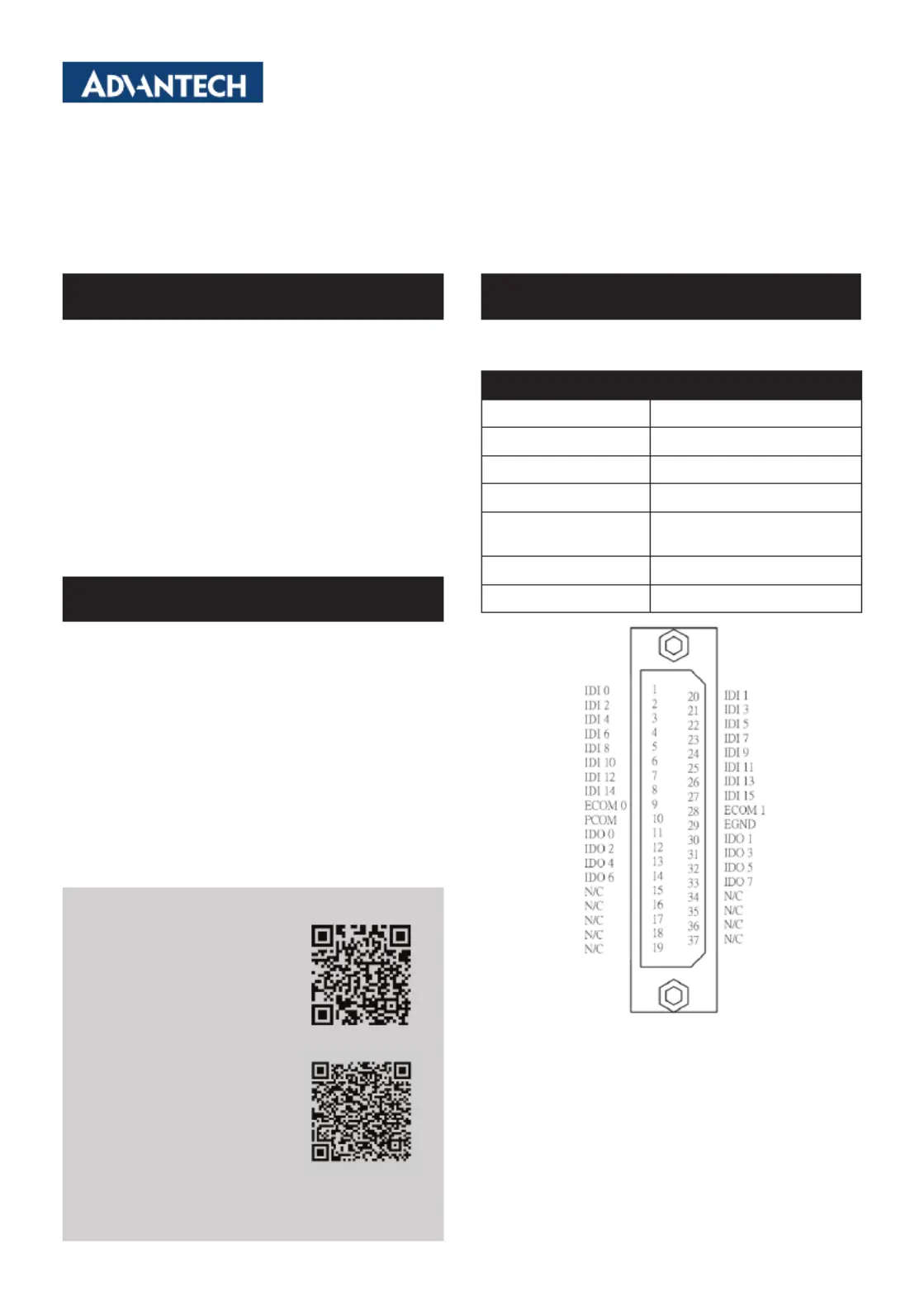

The following table and fi gure show the pin assignments of
the connector on the bracket of the I/O module.
Description of PIN Use
IDIn (n=0 ~ 15) Isolated digital input
IDOn (n=0 ~ 7) Isolated digital output
ECOM0 External common of IDI0~7
ECOM1 External common of IDI8~15
PCOM
Free wheeling common diode
for IDO
EGND External ground
NC Not Connected
Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
For technical support services, please visit our support
website at:
http://www.advantech.com.tw
This manual is for PCM-37D24DI.
Part No. 204137D200
Printed in Taiwan
Edition 1
December 2024
Documentation/Software Support
Pin Assignment
2 PCM-37D24DI Startup Manual

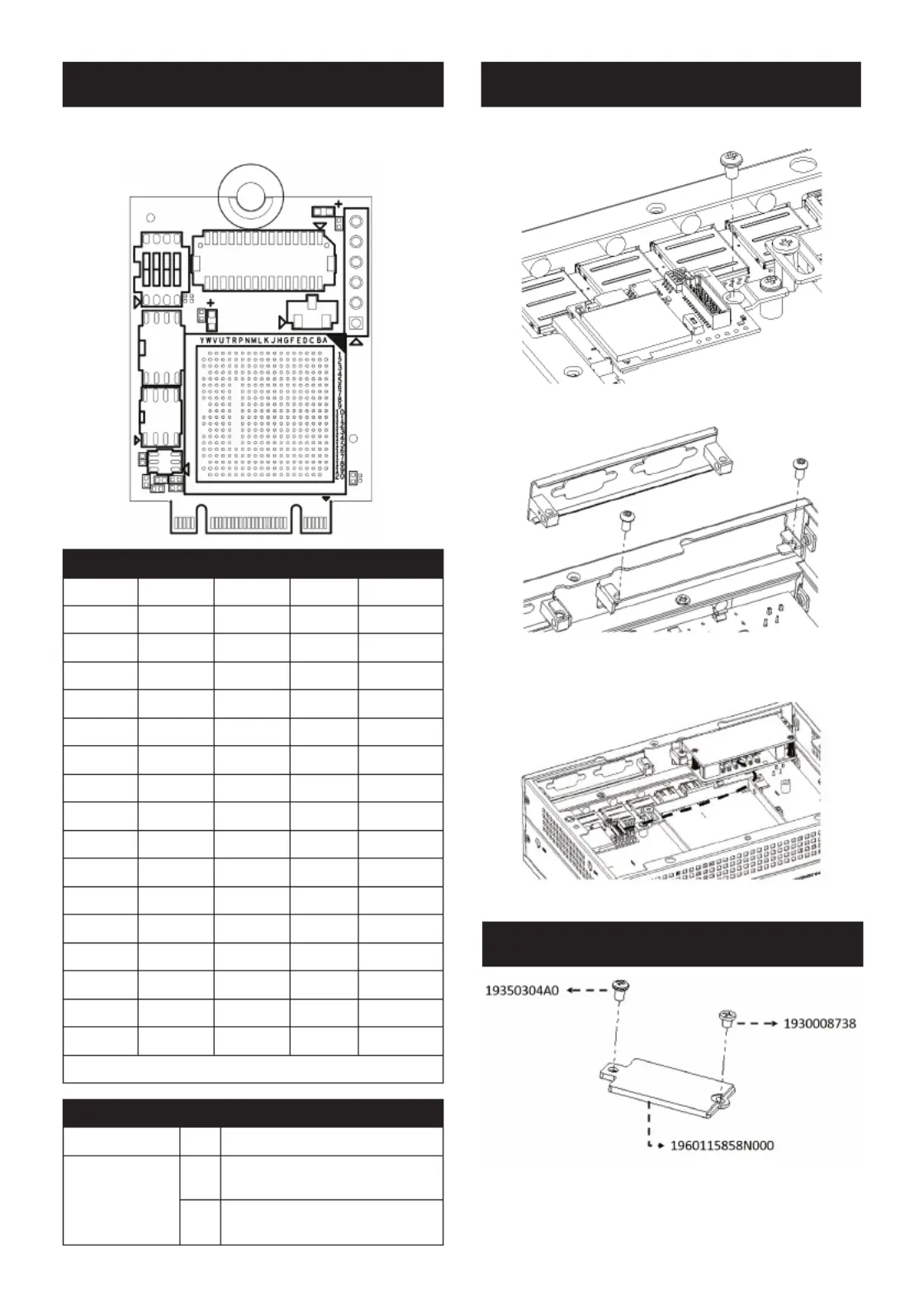

1. Insert the M.2 Card and lock the screw.
2. Unscrew to remove the blank expansion plate.
3. Insert the PCM module through the blank plate hole
and lock the screws.
Connect I/O Board to M.2 card with the cable.
The board ID can be set by SW1 and the keep-last- status-
after-hot-reset function can be set by SW2.
Board ID Setting (SW1)
ID3 ID2 ID1 ID0 Board ID
1 1 1 1 0
1 1 1 0 1
1 1 0 1 2
1 1 0 0 3
1 0 1 1 4
1 0 1 0 5
1 0 0 1 6
1 0 0 0 7
0 1 1 1 8
0 1 1 0 9
0 1 0 1 10
0 1 0 0 11
0 0 1 1 12
0 0 1 0 13
0 0 0 1 14
0 0 0 0 15
Note: On:1, Off :0
Summary of Jumper Settings
Jumper Name Pin Function Description
SW2
2-3
Load default while reset,
(Default)
1-2
Keeps the last status after reset
(enabled)
Jumper Settings Embedded Computer Installation
Extension Bracket Kit Installation
