Pagina 1/4
MIC-3820 Startup Manual 1
Before installation, please ensure that the following items
have been included in your shipment:
1. 1 x MIC-3820-A1S1
2. 4 x Screws M3x4L S/S D
If any of the above items are missing or damaged, contact
your distributor or sales representative immediately.
Note : Acrobat Reader is required to view any PDF le.
Acrobat Reader can be downloaded at: www.
adobe.com/Products/acrobat/readstep2. html
(Acrobat is a trademark of Adobe)
MIC-3820
3U CompactPCI
®
Serial SATA Carrier Board
Startup Manual
Standard Functions
• Backplane Interface: SATA3.0
• Accommodate model: 2.5” SATA SSD/HDD
• Power: +12: VPower consumption depending on plugged
module, supports up to 75W
Mechnical and Environment
• Dimensions (W x H x D): 160.00 x 100.00 mm (6.30” x
3.95”)
• Non-Operate temperature: -40 ~ 85 °C (-40 ~ 185 °F)
• Operating temperature (depending on module): -40 ~
85 °C (-40 ~ 185 °F)
• Operating Humidity: 95% @ 40 °C, non-condensing
• Non-Operate Humidity: 95% @ 60 °C, non- condens-
ing
• Vibration (5~500 Hz): 2.0 Grms (without HDD/SSD
module)
Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
http://www.advantech.com/epc
For technical support services, please visit our support
website at:
http://support.advantech.com
This manual is for the MIC-3820-A1S1.
Part No. 2041382000
Printed in China
Edition 1
August 2022
Specications
2 MIC-3820 Startup Manual
Pin Number Net Name Pin Type Pin Number Net Name Pin Type
A1 +12V_HOT I B1 NC
A2 GND B2 SMB_CLK I
A3 NC B3 NC
A4 GND B4 USB_H_P+ I/O
A5 PCIE_TX+ O B5 PCIE_TX- O
A6 GND B6 NC
Pin Number Net Name Pin Type Pin Number Net Name Pin Type
C1 GND D1 +12V_HOT I
C2 SMB_DAT I/O D2 GND
C3 GA0 D3 NC
C4 USB_H_P- I/O D4 GND
C5 GND D5 PCIE_RX+ I
C6 NC D6 GND
Pin Number Net Name Pin Type Pin Number Net Name Pin Type
E1 +12V_HOT I F1 GND
E2 NC F2 NC
E3 NC F3 GA1 I
E4 PCIE_CLK+ I F4 PCIE_CLK- I
E5 PCIE_RX- I F5 GND
E6 NC F6 NC
Pin Number Net Name Pin Type Pin Number Net Name Pin Type
G1 +12V_HOT I H1 +12V_HOT I
G2 GND H2 RESET# I
G3 SDI_L I H3 N/A I
G4 GND H4 P_SATA_RX+ I
G5 NC H5 NC
G6 GND H6 NC
Pin Number Net Name Pin Type Pin Number Net Name Pin Type
I1 GND J1 +12V_HOT I
I2 WAKE_OUT# I J2 GND
I3 GA2 I J3 SCLK0 I
I4 P_SATA_RX- I J4 GND
I5 GND J5 NC
I6 NC J6 GND
Pin Number Net Name Pin Type Pin Number Net Name Pin Type
K1 +12V_HOT I L1 GND
K2 PCIE_EN# I L2 NC
K3 SLOAD0 I L3 GA3 I
K4 P_SATA_TX+ O L4 P_SATA_TX- O
K5 NC L5 GND
P1PinDenition
MIC-3820 Startup Manual 3
K6 NC L6 NC
165.13±0.3
177.43±0.3
00.001
0.0+ 3.0-
19.98
64.511
09.1
06.1
58.61

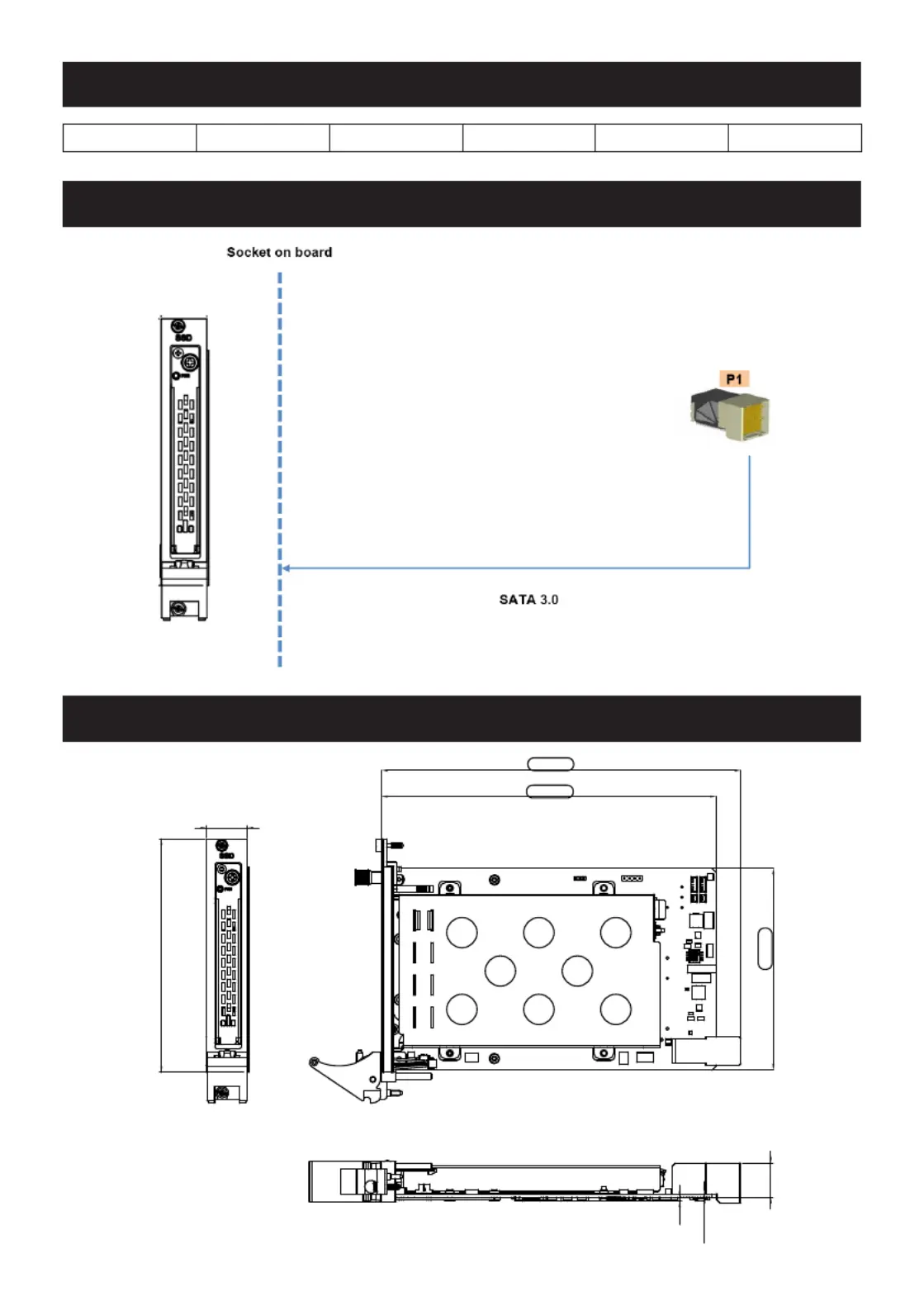

P1PinDenition(Cont.)
Block Diagram
Dimension Diagram
