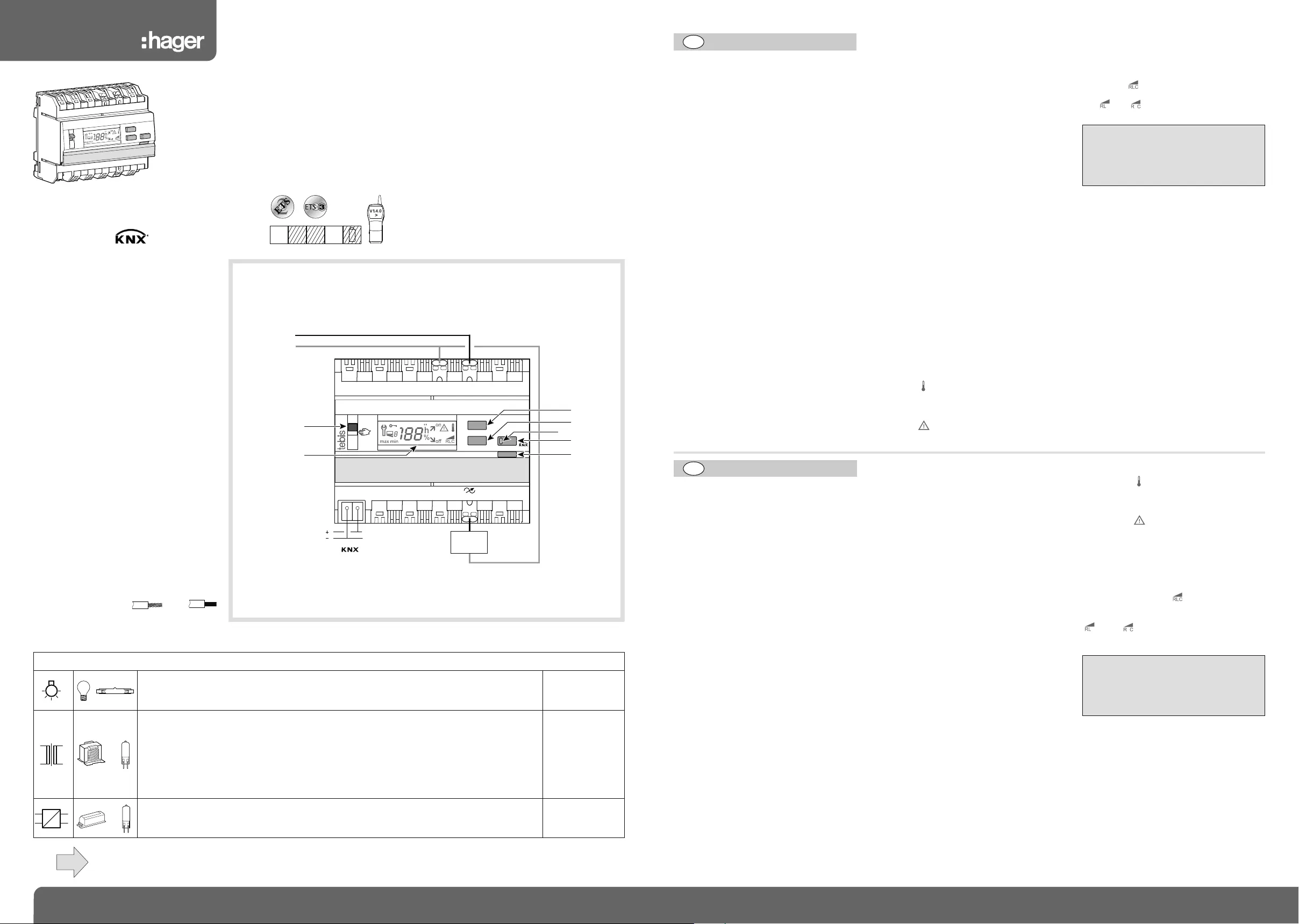

16T 7273.b

6T 7273.b

¢

VariateurNotice d’instructions

£

DimmerBedienungsanleitung

§

•

FR

DE

tebis

RFTP

230V~

Bus

30 V

Achtung:

-Einbau und Montage dürfen nur durch eine

Elektrofachkraft erfolgen.

-Installationsvorschriften zur

Schutzmaßnahme SELV beachten.

Attention :

-Appareil à installer uniquement par un

installateur électricien.

-Respecter les règles d’installation TBTS.

Les modules TXA215 sont des variateurs

permettant d’interfacer de l’éclairage variable

avec le bus KNX. Ils font partie du

système d’installation Tebis.

Ils permettent la variation de charges

incandescentes et halogène 230V, BT et TBT.

Le produit peut commander 1 circuit d’éclairage.

Configuration

•

TX100 V1.4.0 ou supérieure : description

détaillée dans la notice livrée avec le

configurateur.

•

ETS : logiciel d’application TL215 (base de

données et descriptif disponibles chez le

constructeur).

Fonctions

•

1 voie de variation commandée par le bus

KNX.

•

Visualisation de l’état de la voie sur le

produit.

•

Possibilité de commande manuelle de la

voie à partir du produit (avec ou sans bus

raccordé).

•

8 ambiances locales disponibles en mode

exploitation.

•

Indications par écran LCD.

•

Réglage des paramètres de variation et des

8 ambiances locales à l’aide des boutons

poussoirs

 

et



sur le produit.

•

Détection automatique du type de charge.

Les fonctions précises de ces produits dépen-

dent de la configuration et du paramétrage.

Test et mise en service

Réglages des paramètres de variation et

des ambiances luminueuses

La notice "annexe" décrit précisément ces

réglages.

Commutateur auto/manu



et boutons

poussoirs de commande locale



En position manudu commutateur



, le bouton

poussoir



permet de commander la voie en tout

ou rien.

Un appui sur les touches



et



permet de faire

varier l'éclairement jusqu'à la valeur

souhaitée.

Utilisez la position autodu commutateur



en

mode exploitation, pour configurer le produit ou

pour activer une ambiance lumineuse.

En position autodu commutateur



le bouton

poussoir



est inactif et la sortie réagit aux ordres

provenant du bus KNX ou à une demande d’activa-

tion d’une ambiance lumineuse.

Voyants d’état



Les voyants



indique l’état de la sortie :

voyant allumé = charge commandée,

voyant clignotant 5 s = pas de charge raccordée.

Activation des ambiances lumineuses

Ces niveaux peuvent être rappelés à tout moment

avec un bouton poussoir communicant ou locale-

ment à l’aide des boutons poussoirs



et



.

La notice "annexe" illustre cette utilisation.

Bouton poussoir lumineux d’adressage

physique



Appuyez sur le bouton poussoir lumineux



pour

réaliser l’adressage physique du produit ou vérifier

la présence du bus : voyant allumé = présence bus

et produit en adressage physique.

Protection contre la surchauffe, les

surcharges et les court-circuits

Le symbole indique une surchauffe.

La puissance disponible est alors réduite, il est

donc conseillé de diminuer la charge et/ou d’utiliser

des intercalaires LZ060.

Le symbole indique un court circuit s’il est

clignotant ou une surcharge s'il est allumé fixe :

dans ces cas, le variateur diminue automati-

quement la puissance disponible et, si néces-

saire, ne commande plus sa charge, il est donc

nécessaire de vérifier le câblage et/ou de dimi-

nuer la charge.

L’affichage clignotant signale l’absence de

charge. Le type de charge reconnu est affiché

par ou (inductice ou capacitive).

Die Module TXA215 fungieren als Dimmer

und Schnittstelle zwischen dimmbaren

Leuchtmitteln und dem Bus KNX.

Diese Geräte gehören zum Tebis-Installations

-System.

Sie eignen sich zum Dimmen von

Glühlampen sowie von Nieder- und

Kleinspannungs- bzw. 230V-Halogenlampen.

Das Produkt dient zur Ansteuerung von

einem Beleuchtungskreis.

Einstellungen

•

TX100, Version V1.4.0 oder darüber:

Ausführliche Beschreibung in der mit dem

Konfigurationsgerät mitgelieferten

Bedienungsanleitung.

•

ETS: Anwendungssoftware TL215,

Datenbank und Beschreibung beim

Hersteller erhältlich.

Funktionen

•

1 Dimmkanal, Ansteuerung über KNX-Bus.

•

Zustandsanzeige des Kanals am Gerät.

•

Möglichkeit zur manuellen Ansteuerung des

Kanals über das Gerät gegeben (mit oder

ohne Busanschluss).

•

8 Raumdimmwerte im Betrieb verfügbar.

•

Anzeige über rückwärtig beleuchteten LCD-

Bildschirm.

•

Einstellung der Dimmparameter und der 8

Raumdimmwerte mit Hilfe der Taster

 

und



am Gerät.

•

Automatische Lastartenerkennung.

Die genauen Funktionen dieser Geräte hängen

von der jeweiligen Konfiguration und den

jeweiligen Parametereinstellungen ab.

Inbetriebnahme und Bedienung

Dimmparameter und Dimmwerte einstellen

Diese Einstellvorgänge sind detailliert in der

Anweisung “Anhang’’ beschrieben.

Schalter auto/manu



und Taster zur lokalen

Ansteuerung



Steht der Taster



auf “manu“, dient der Taster



zum Schalten des Kanals. Durch Betätigung der

Tasten



und



läßt sich die Helligkeit auf den

gewünschten Wert dimmen.

Zur Bedienung des Gerätes bzw. zum Aktivieren

eines Dimmwertes muß der Schalter



auf “auto”

stehen.

Steht Schalter



auf “auto“, ist der Taster



nicht

aktiv und der Ausgang lässt sich über die

Steuerbefehle des KNX-Busses oder über die

Aktivierungsanforderung eines bestimmten

Dimmwertes ansteuern.

Zustandsanzeige



Die Kontrollleuchte



zeigt den Ausgangszustand

an: Kontrollleuchte ein = Last wird angesteuert,

Kontrollleuchte blinkt 5 Sekunden lang = keine Last

angeschlossen.

Dimmwerte aktivieren

Diese Dimmwerte können jederzeit über einen mit

dem Ausgang verbundenen Taster oder lokal im

Raum mit Hilfe der Taster



und



aktiviert

werden.

Die Anweisung “Anhang’’ beschreibt diese

Bedienungsweise.

Leuchttaster zur physikalischen Adressierung



Drücken Sie den Leuchttaster



um die physika-

lische Adressierung des Gerätes vorzunehmen oder

das Anliegen des Busses zu überprüfen: Leuchte

ein = Bus liegt an, physikalische Adressierung läuft.

Schutz gegen Überhitzung, Überlast und

Kurzschluss

Das Symbol signalisiert eine Überhitzung.

Die verfügbare Last wird gedrosselt; es ist fol-

glich geraten, die Last zu verringern und/ oder

Distanzstücke LZ060 einzusetzen.

Das Symbol signalisiert einen Kurzschluss

(durch Blinken) bzw. Überlast (permanentes

Leuchten): In diesem Fall drosselt der Dimmer

automatisch die verfügbare Last und setzt bei

Bedarf die Ansteuerung seiner Last

aus; in diesem Fall ist eine Überprüfung der

Verkabelung und/ oder eine Verringerung der

Last geboten.

Die blinkende Anzeige signalisiert, dass

keine Last angeschlossen ist. Die erkannte

Lastart wird durch folgende Symbole angezeigt

oder (induktiv oder kapazitiv).

2

TXA215

30V DC

-

+

Bus

1

N

3

L

auto

+

-

1

L

N

Il faut tenir compte du rendement des transformateurs pour calculer le nombre maximum de lampes.

Beachten Sie die Verlustleistung der Transformatoren um die maximale Anzahl von Lampen zu berechnen.















Caractéristiques techniques

Technische Daten

Tension d’alimentation 30 V DC

Versorgungsspannung : 230 V

~ 50/60Hz

Consommation maximale sur le bus

Max. Busbelastung : 2,3 mA

Consommation à vide

Verbrauch ohne Belastung : 3 W

Dissipation maximale

Verlustleistung :10 W

Encombrement

Abmessung :6 x 17,5 mm

Indice de protection

Schutzart :IP 30

T° de fonctionnement

Betriebstemperatur :0 °C —> + 45 °C

T° de stockage

Lagertemperatur :- 20 °C —> + 60 °C

Norme

Normen :ETSI 301 489-1

ETSI 301 489-3

EN 60950

Raccordement

Anschlußkapazität :0,75 mm

2

—> 2,5 mm

2

Incandescentes, Halogène 230 V

Glühlampen, Halogenlampen 230 V

Halogène TBT (12 ou 24 V) via transformateur ferromagnétique adapté à la variation.

Le transformateur ne devra être utilisé à moins de 75 % de sa charge nominale.

Niederspannungs-Halogenleuchten (12 oder 24 V) mit konventionellem Transformator,

der Variation angepasst.

Der Transformator sollte nicht mit weniger als 75 % seiner Nennlast betrieben werden.

Halogène TBT (12 ou 24 V) via transformateur électronique.

Niederspannungs-Halogenleuchten (12 oder 24 V) mit elektronischem Transformator.

Type de charges / Lasttyp

45°

20 W —> 1000 W

20 VA —> 1000 VA

20 VA —> 1000 VA

+

+

Charge

Last

TXA215 : 1000 W
